2.5 L MODEL WITH PUSH BUTTON START AND WITH Auto Start Stop

WARNING: This page is about a different variant/trim than selected.

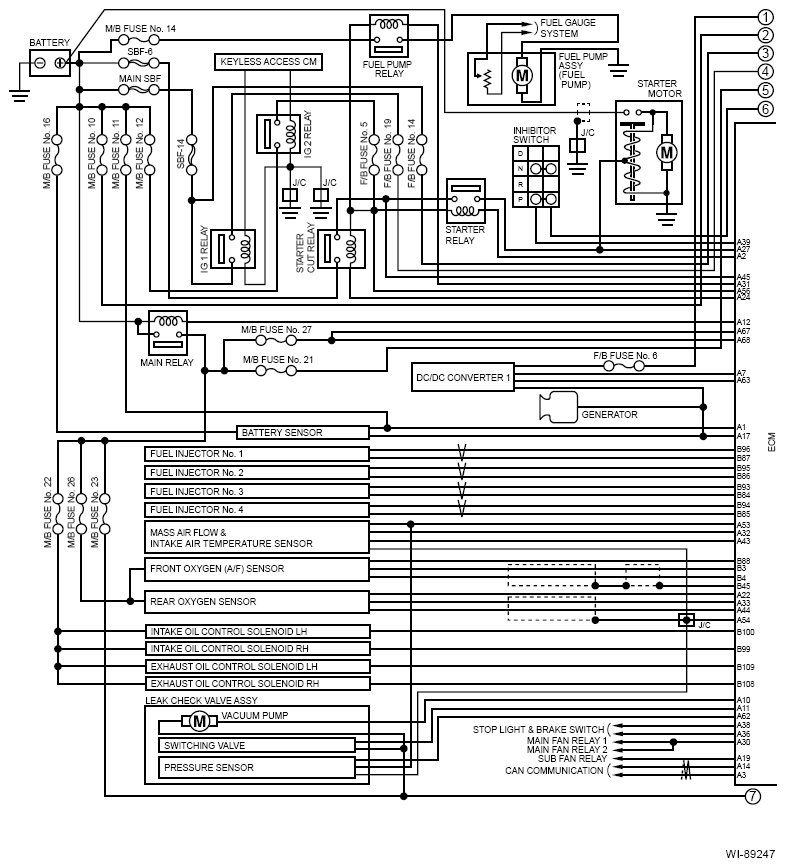

G13940407Courtesy of SUBARU OF AMERICA, INC.

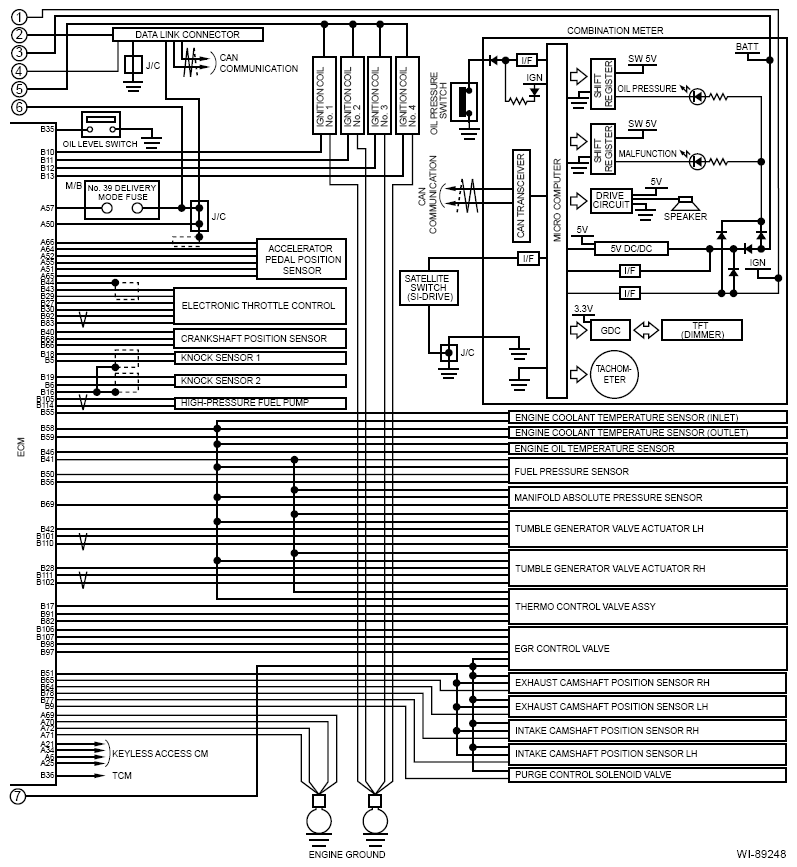

G13940408Courtesy of SUBARU OF AMERICA, INC.

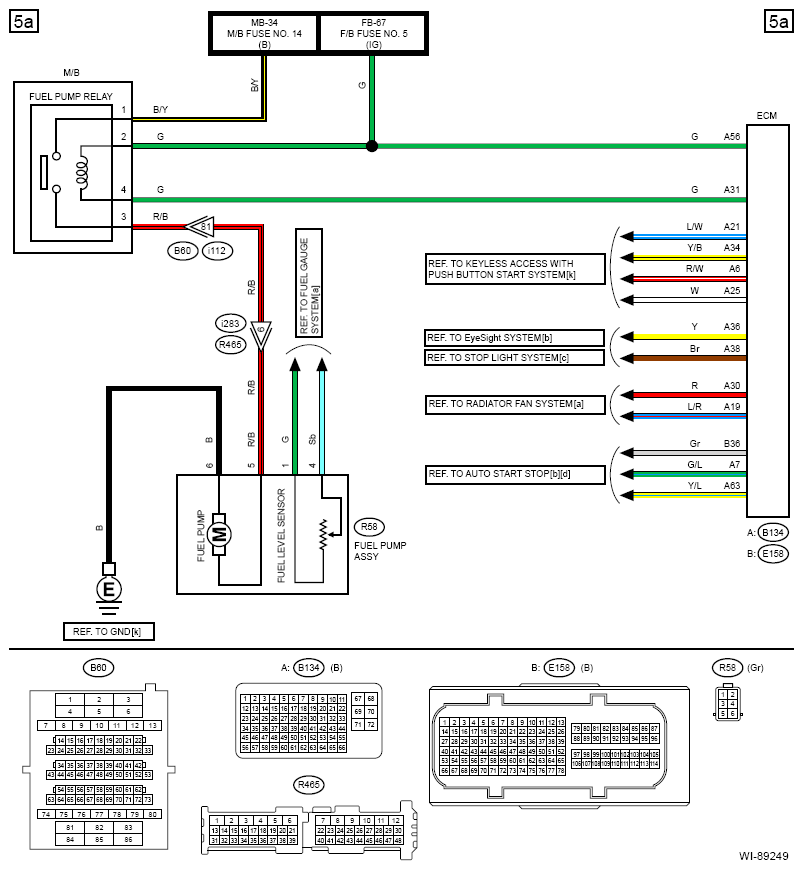

G13940409Courtesy of SUBARU OF AMERICA, INC.

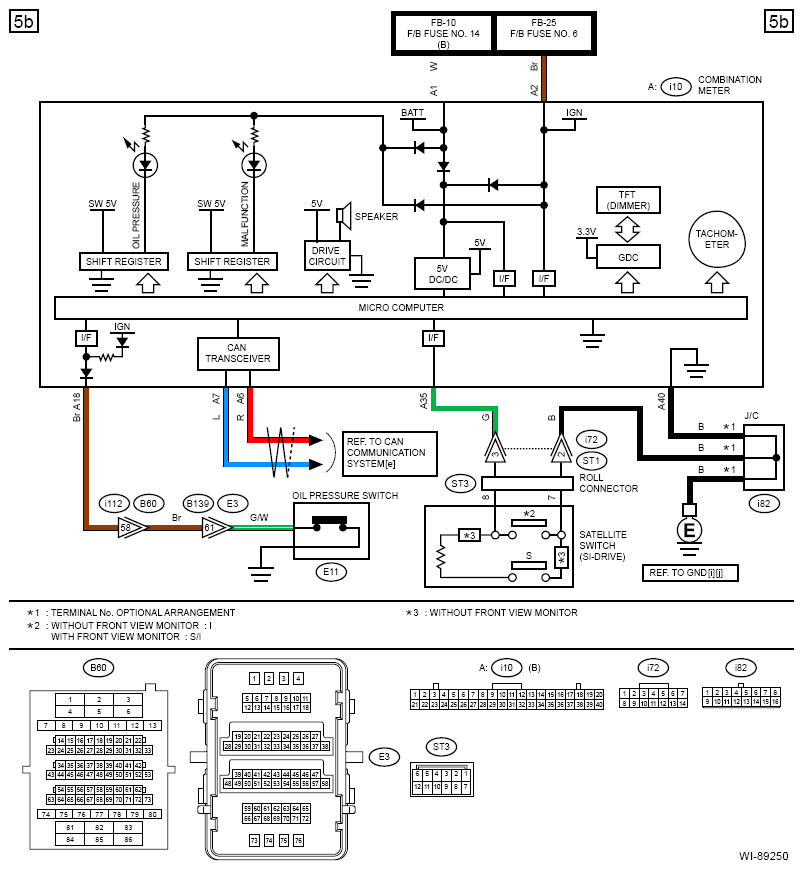

G13940410Courtesy of SUBARU OF AMERICA, INC.

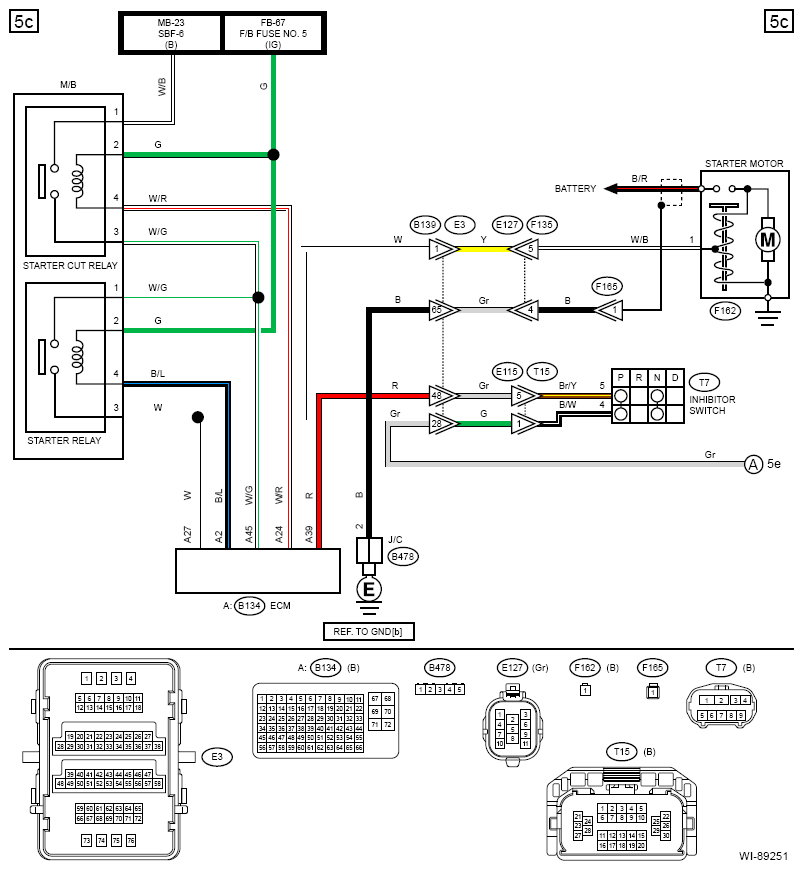

G13940411Courtesy of SUBARU OF AMERICA, INC.

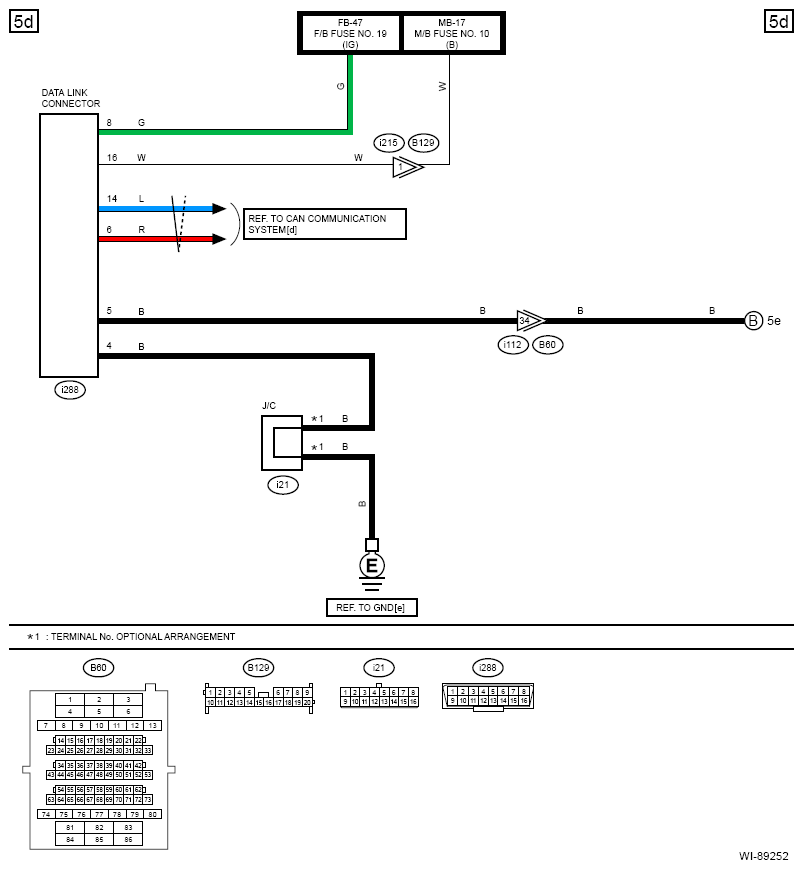

G13940412Courtesy of SUBARU OF AMERICA, INC.

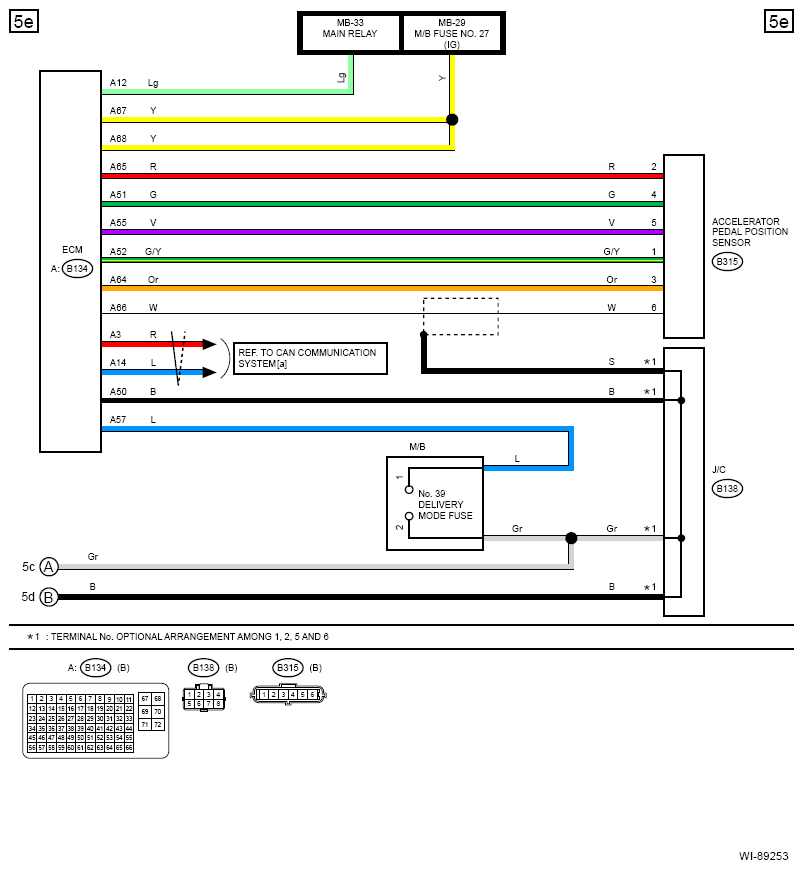

G13940413Courtesy of SUBARU OF AMERICA, INC.

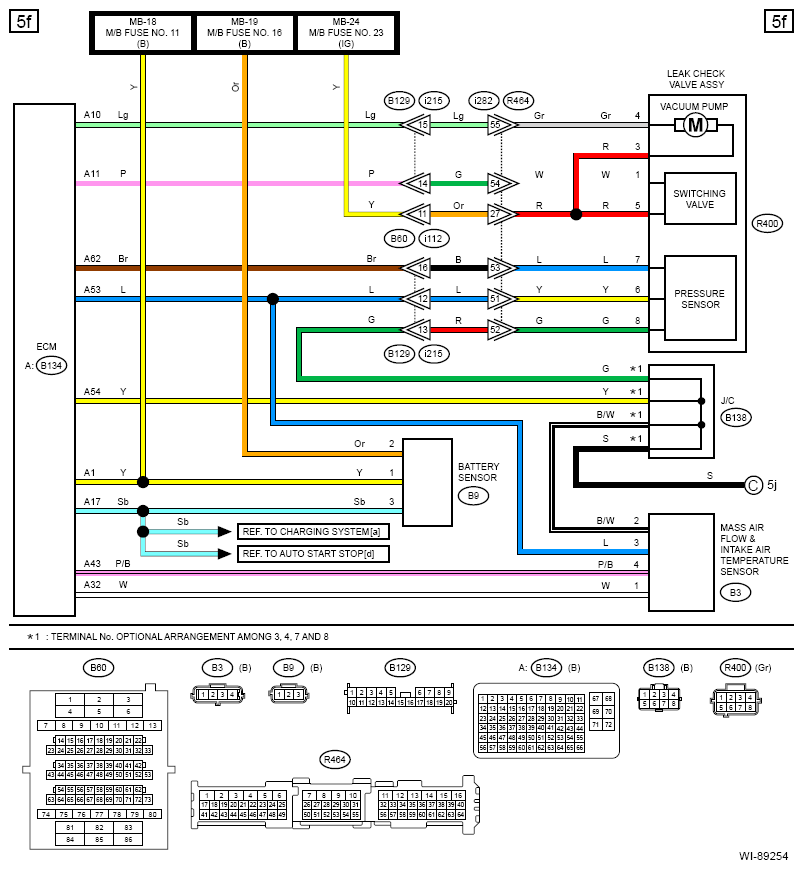

G13940414Courtesy of SUBARU OF AMERICA, INC.

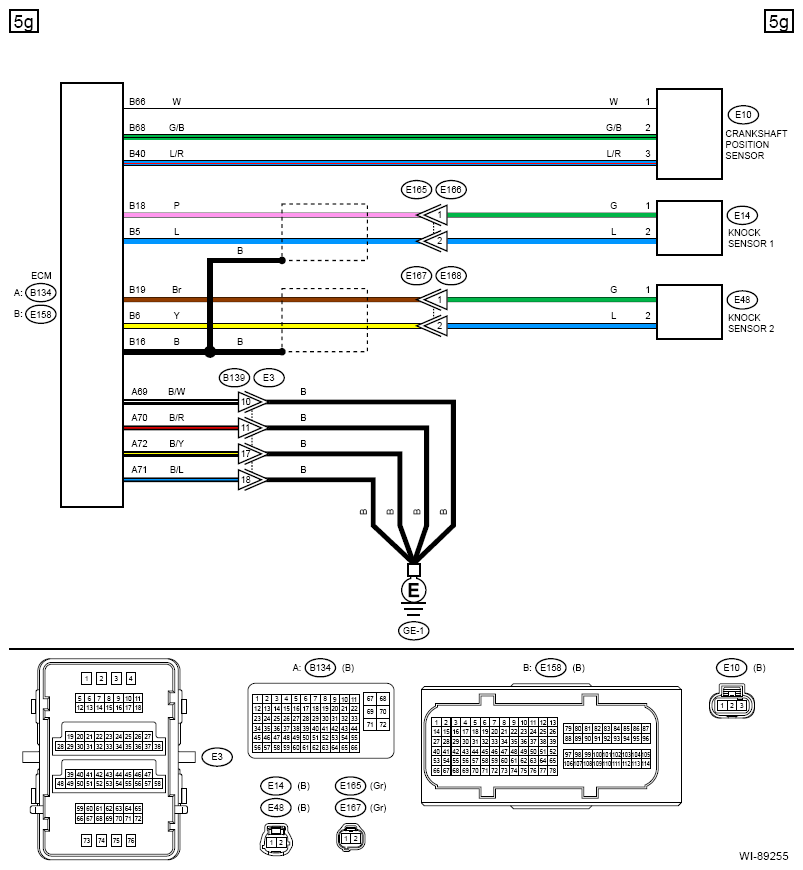

G13940415Courtesy of SUBARU OF AMERICA, INC.
G13940416Courtesy of SUBARU OF AMERICA, INC.

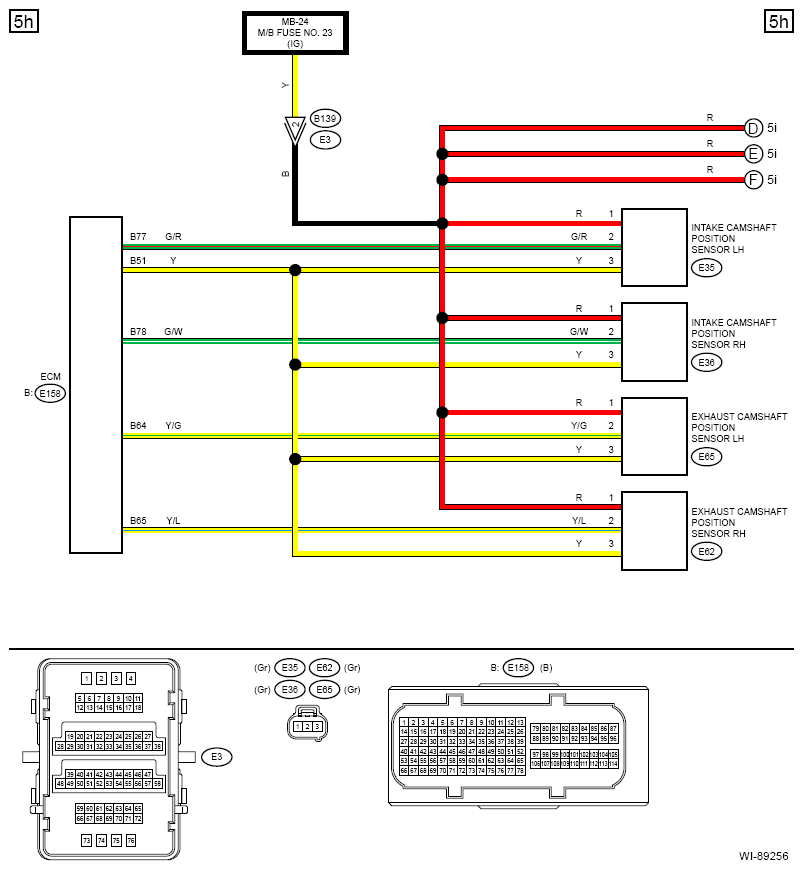

G13940417Courtesy of SUBARU OF AMERICA, INC.

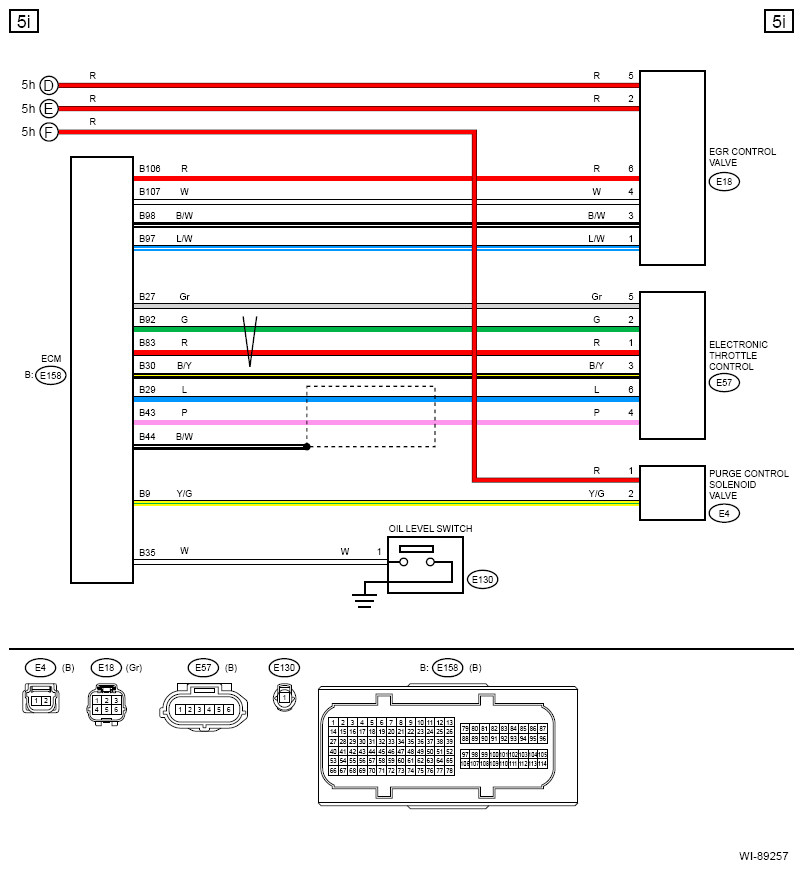

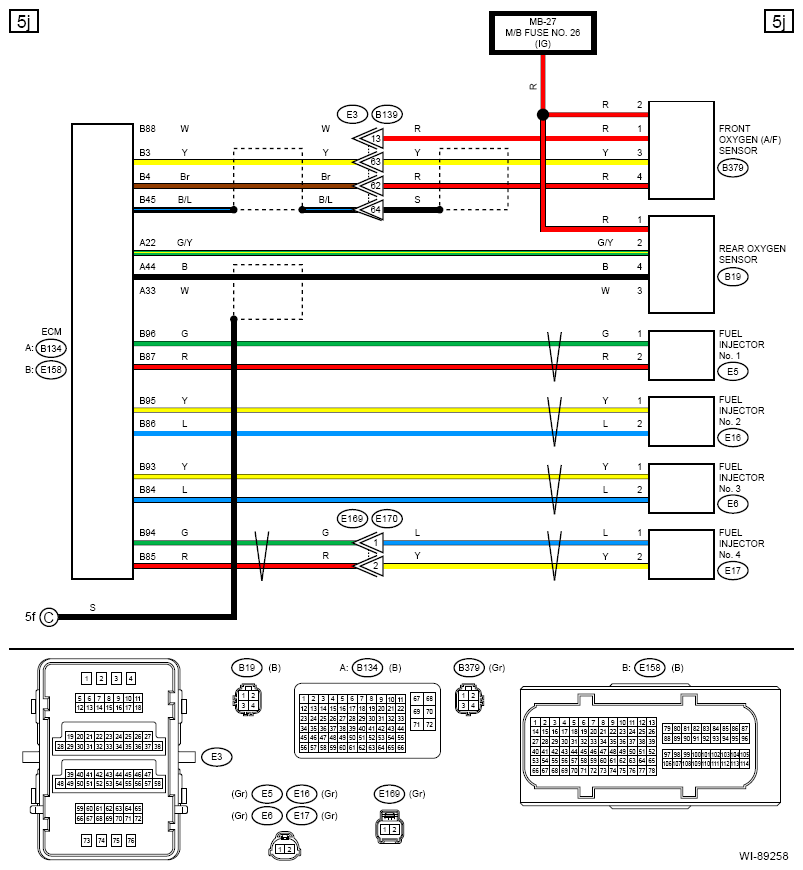

G13940418Courtesy of SUBARU OF AMERICA, INC.

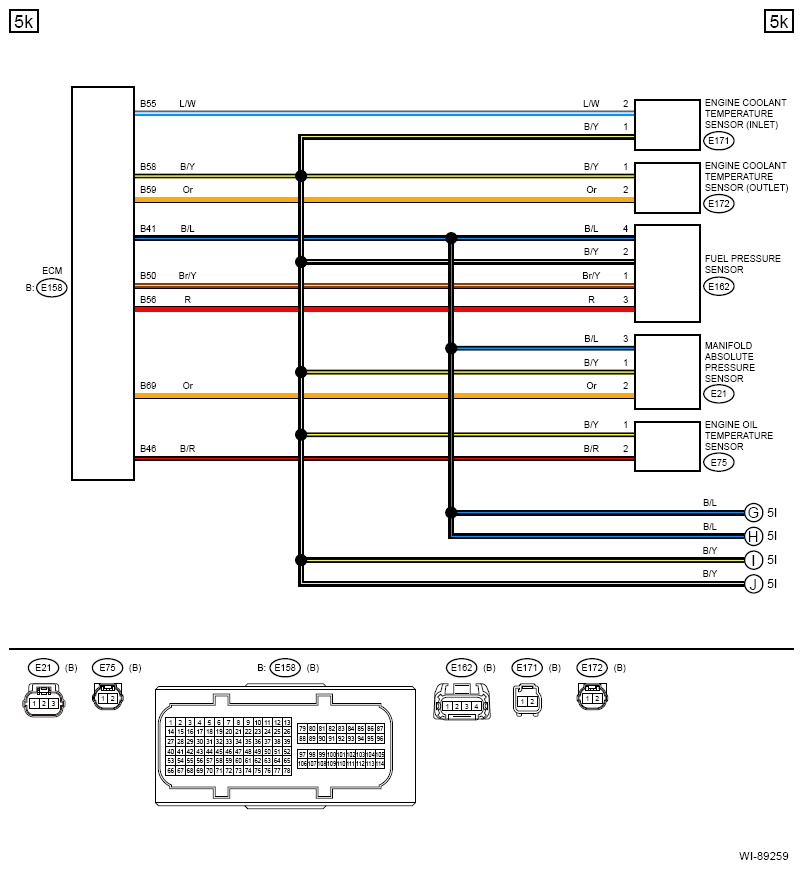

G13940419Courtesy of SUBARU OF AMERICA, INC.
G13940420Courtesy of SUBARU OF AMERICA, INC.

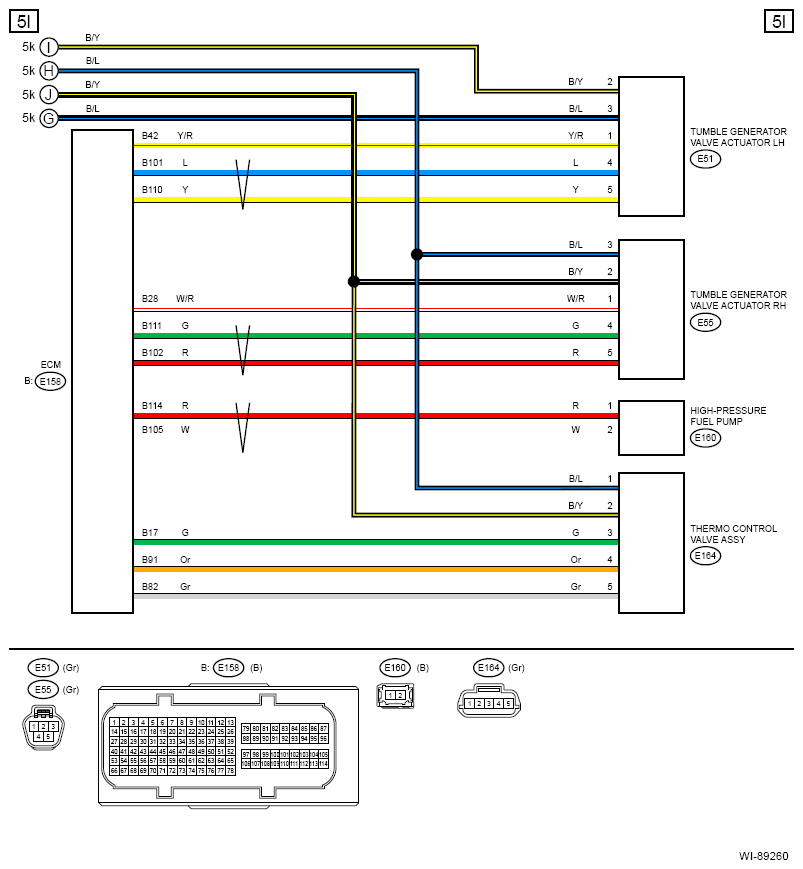

G13940421Courtesy of SUBARU OF AMERICA, INC.

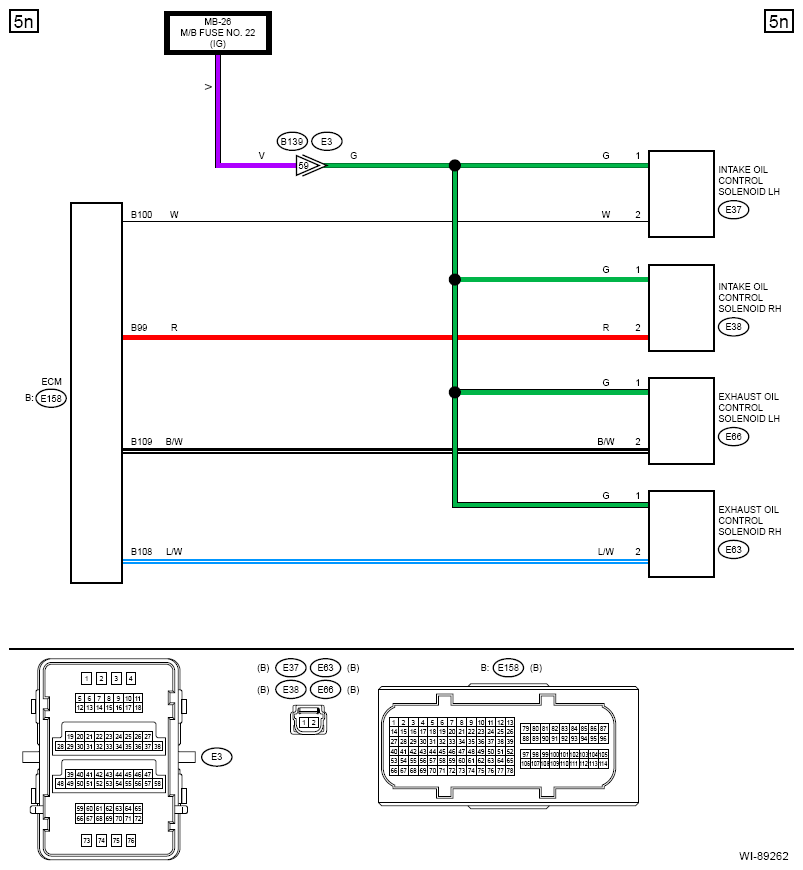

G13940422Courtesy of SUBARU OF AMERICA, INC.
