2.0 L MODEL WITHOUT PUSH BUTTON START AND WITHOUT Auto Start Stop

WARNING: This page is about a different variant/trim than selected.

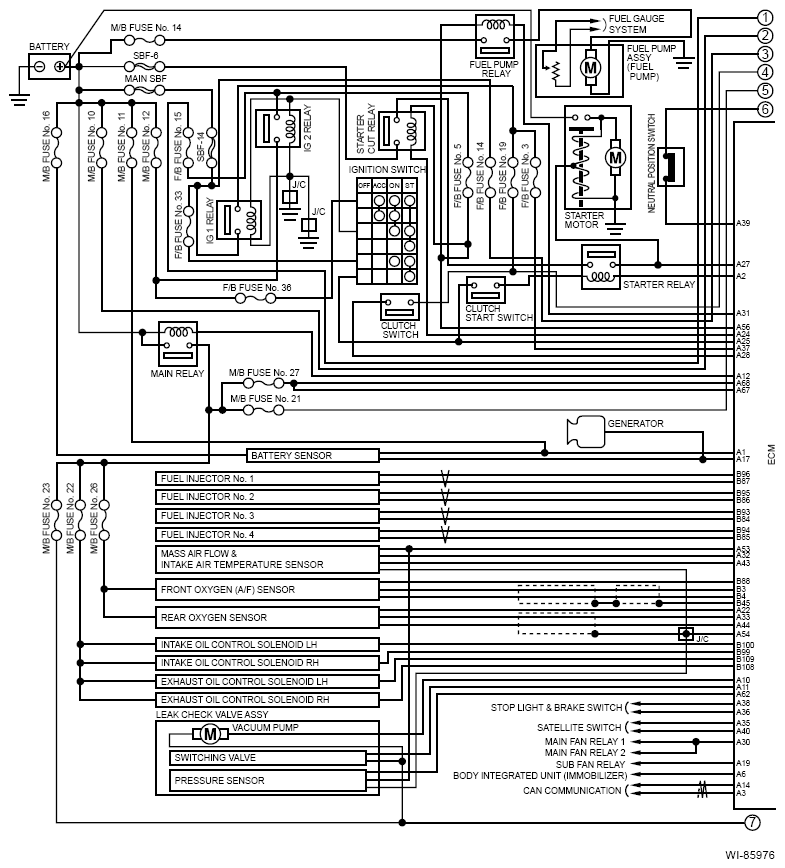

G13614032Courtesy of SUBARU OF AMERICA, INC.

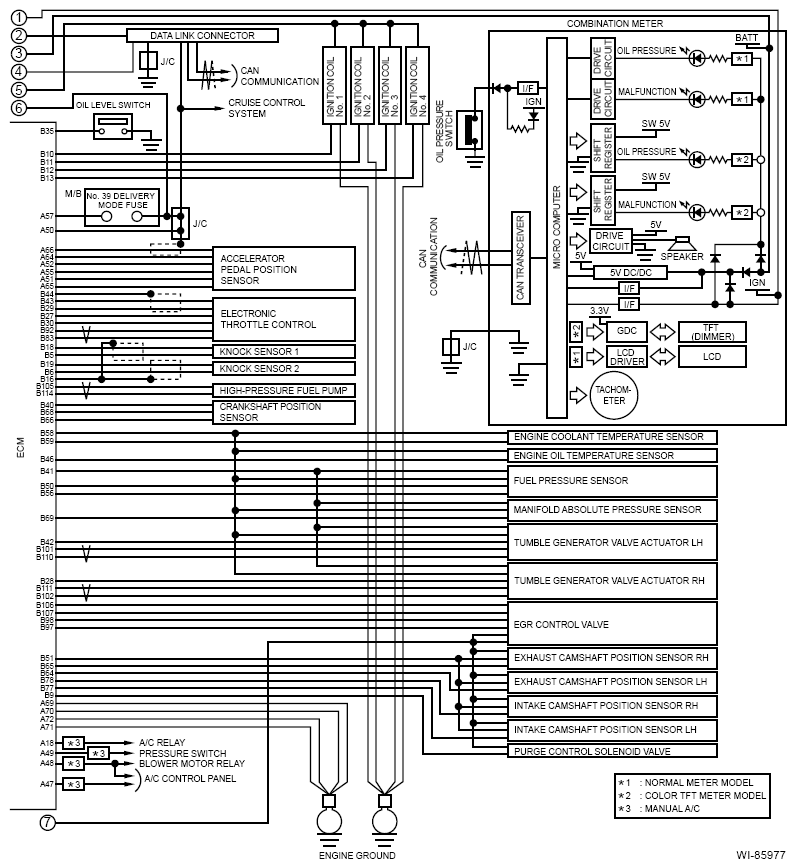

G13614033Courtesy of SUBARU OF AMERICA, INC.

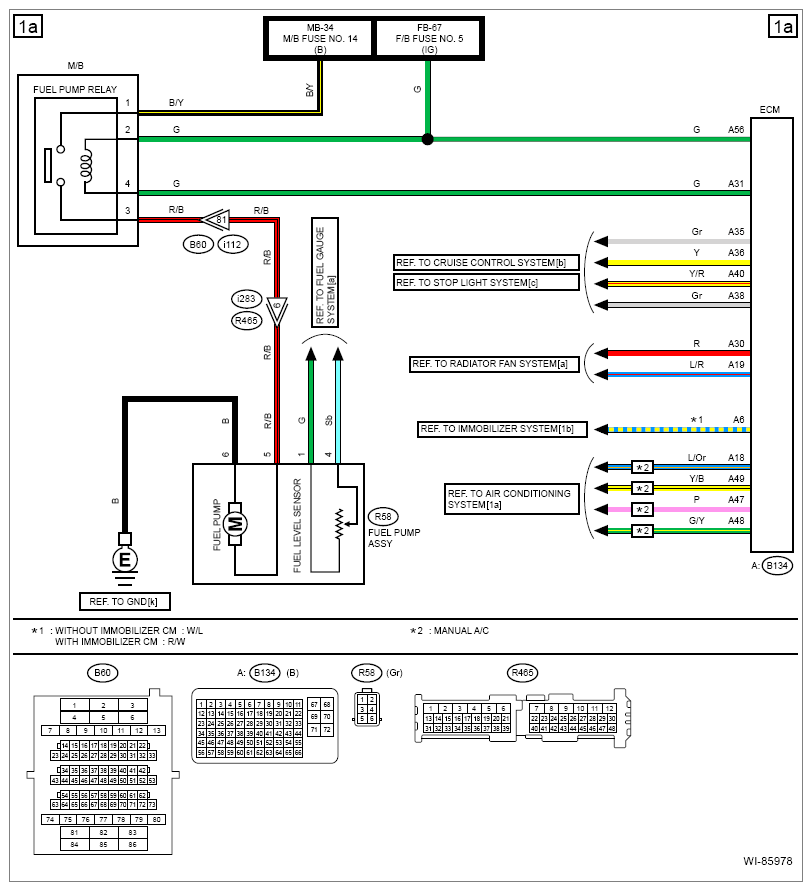

G13614034Courtesy of SUBARU OF AMERICA, INC.

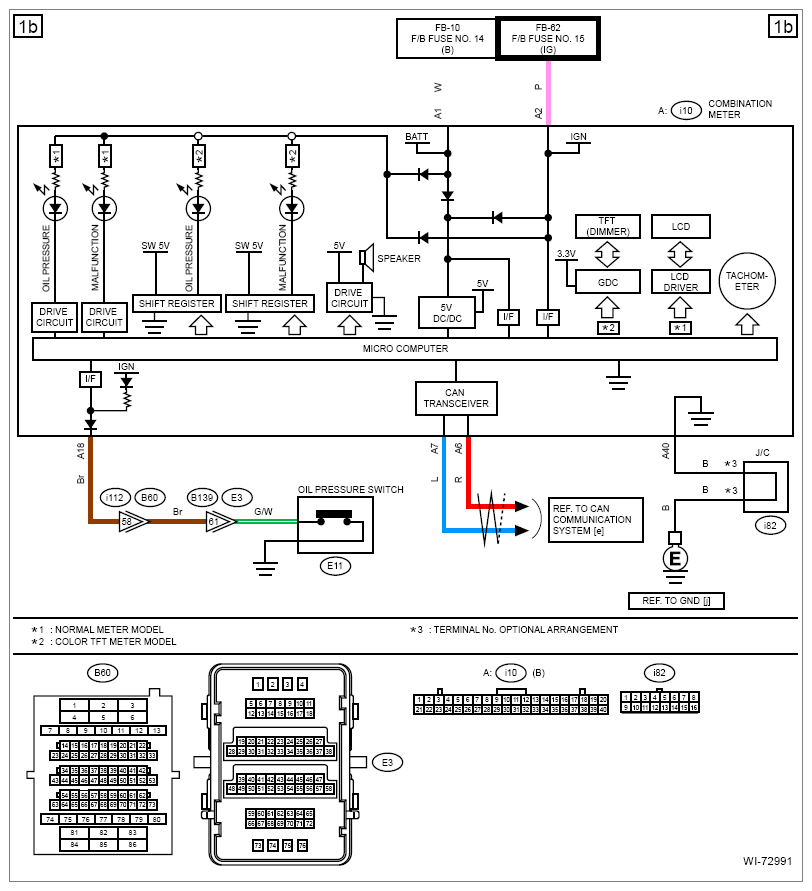

G12399701Courtesy of SUBARU OF AMERICA, INC.

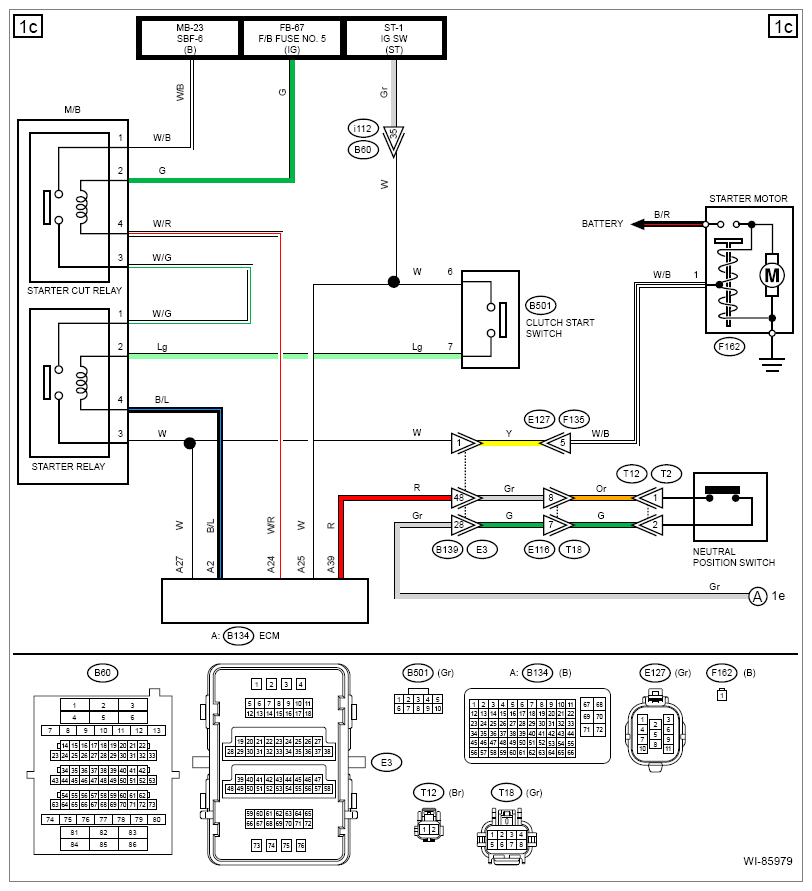

G13614036Courtesy of SUBARU OF AMERICA, INC.

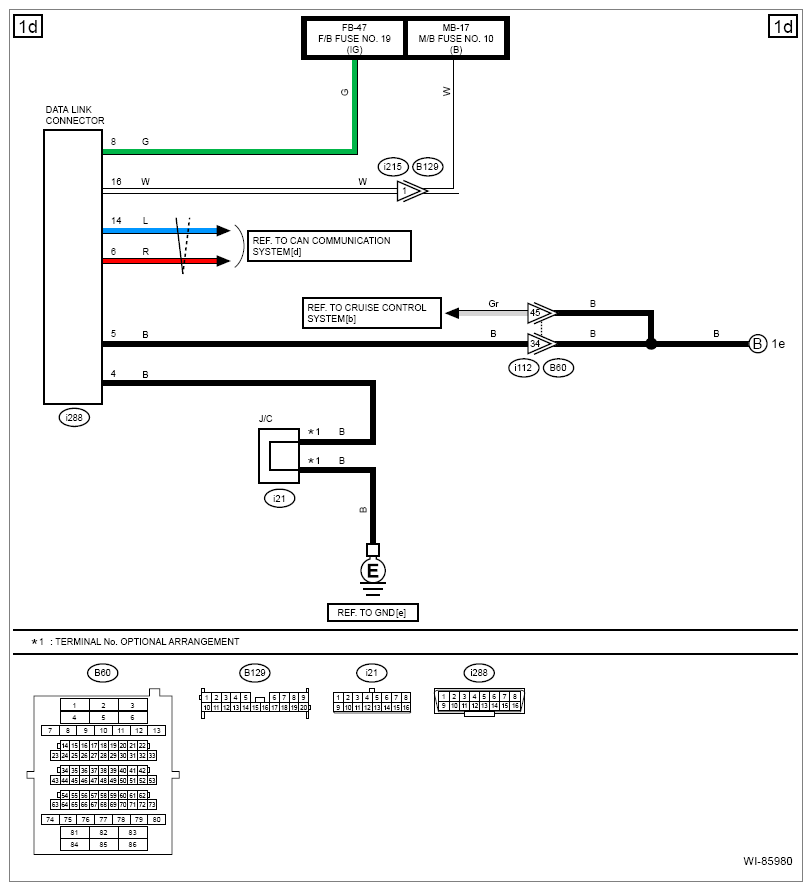

G13614037Courtesy of SUBARU OF AMERICA, INC.

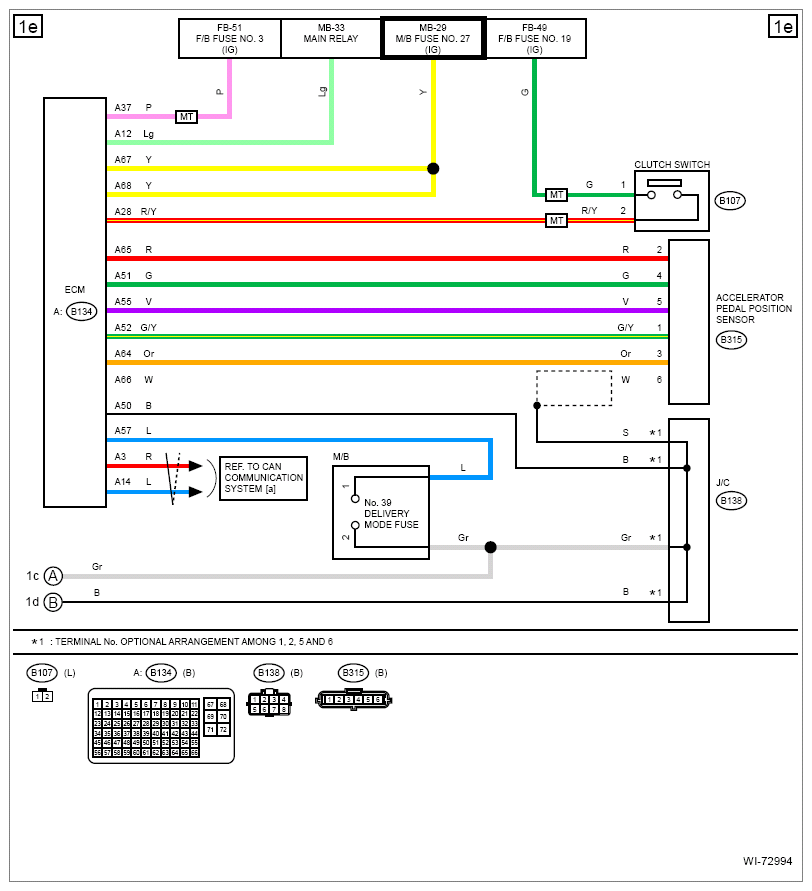

G12399704Courtesy of SUBARU OF AMERICA, INC.

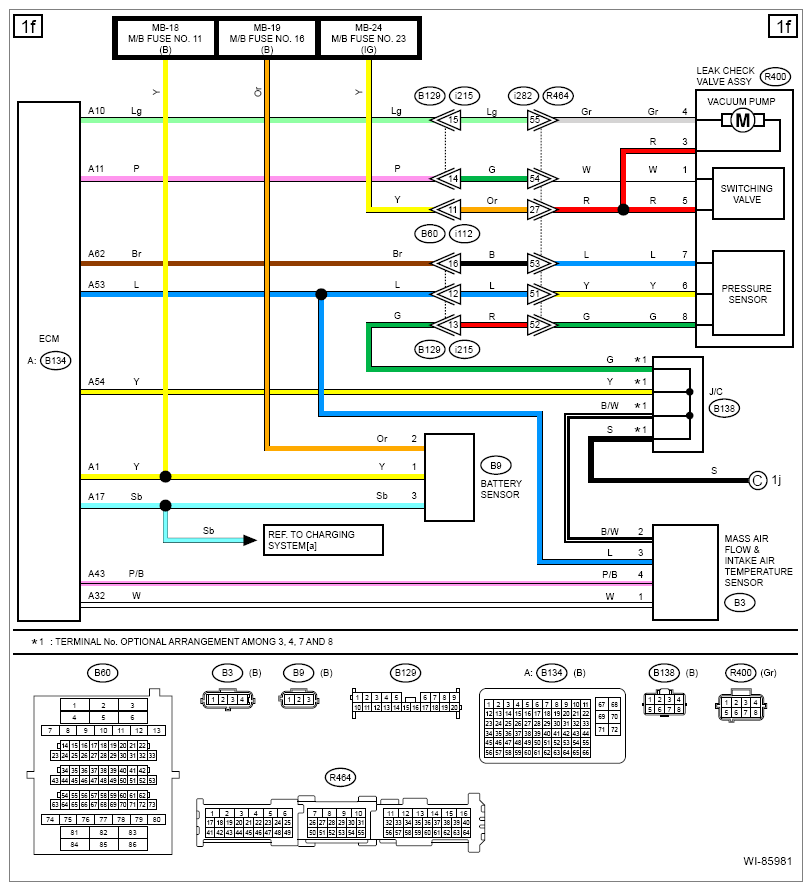

G13614039Courtesy of SUBARU OF AMERICA, INC.

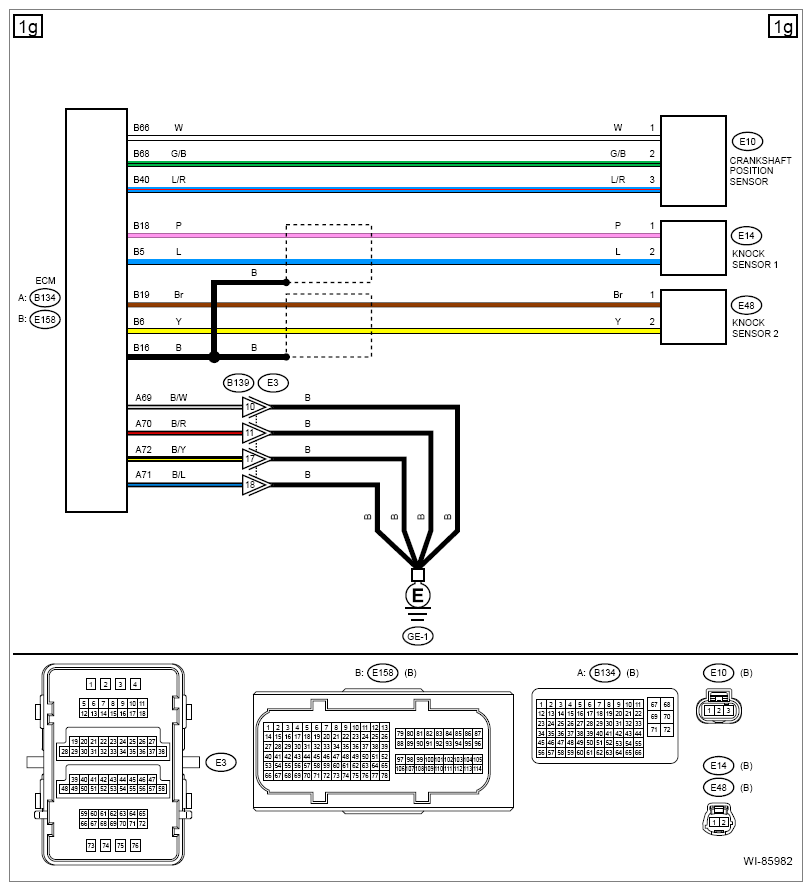

G13614040Courtesy of SUBARU OF AMERICA, INC.

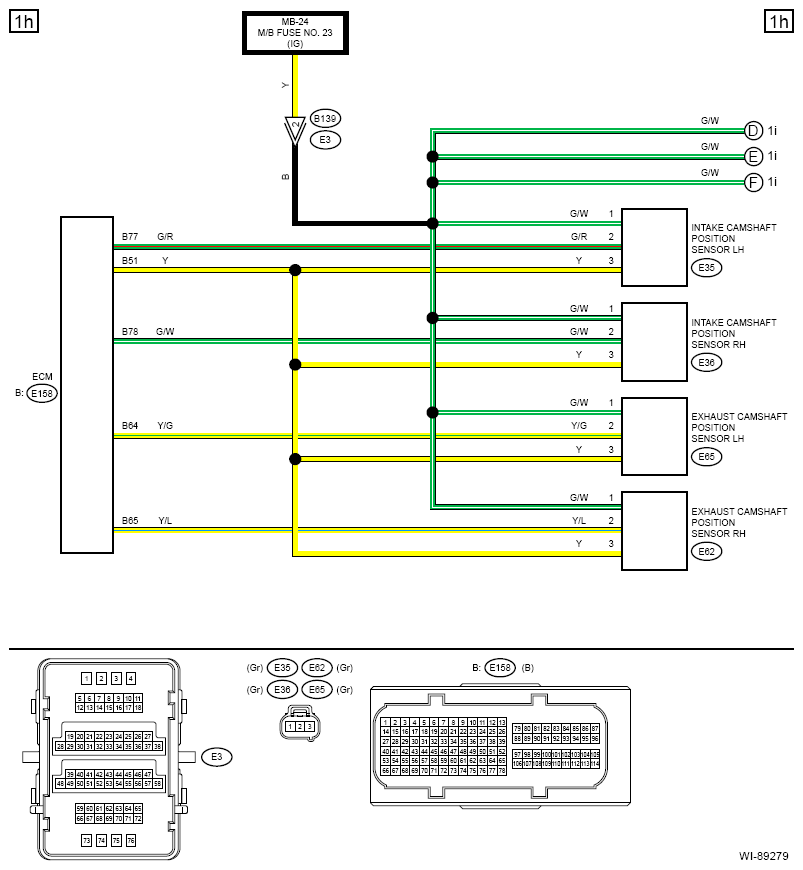

G13940352Courtesy of SUBARU OF AMERICA, INC.

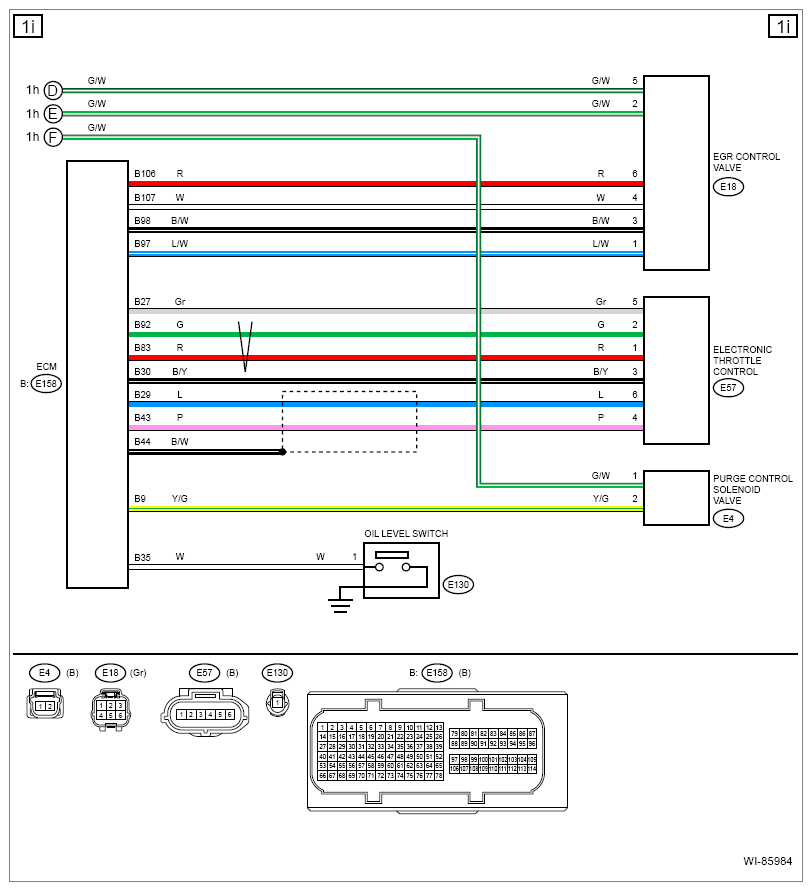

G13614042Courtesy of SUBARU OF AMERICA, INC.

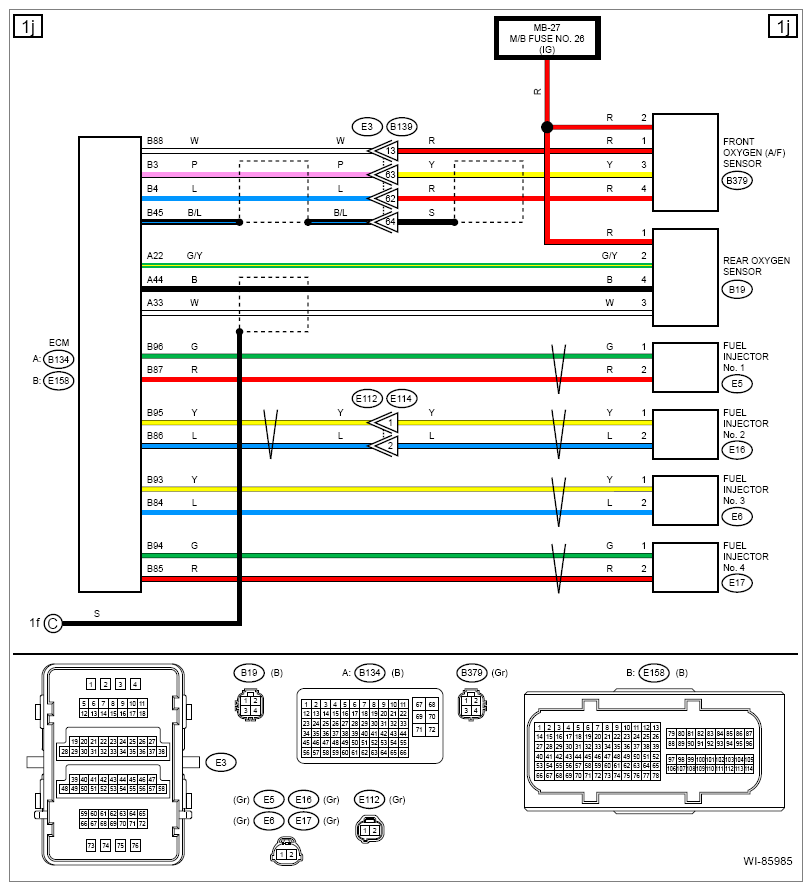

G13614043Courtesy of SUBARU OF AMERICA, INC.

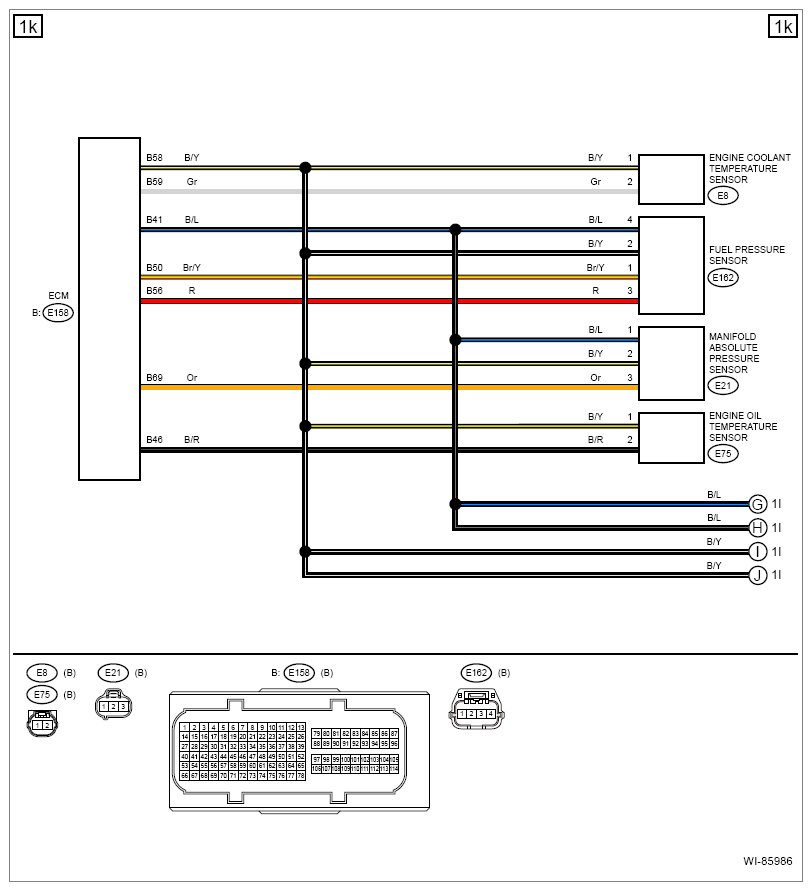

G13614044Courtesy of SUBARU OF AMERICA, INC.

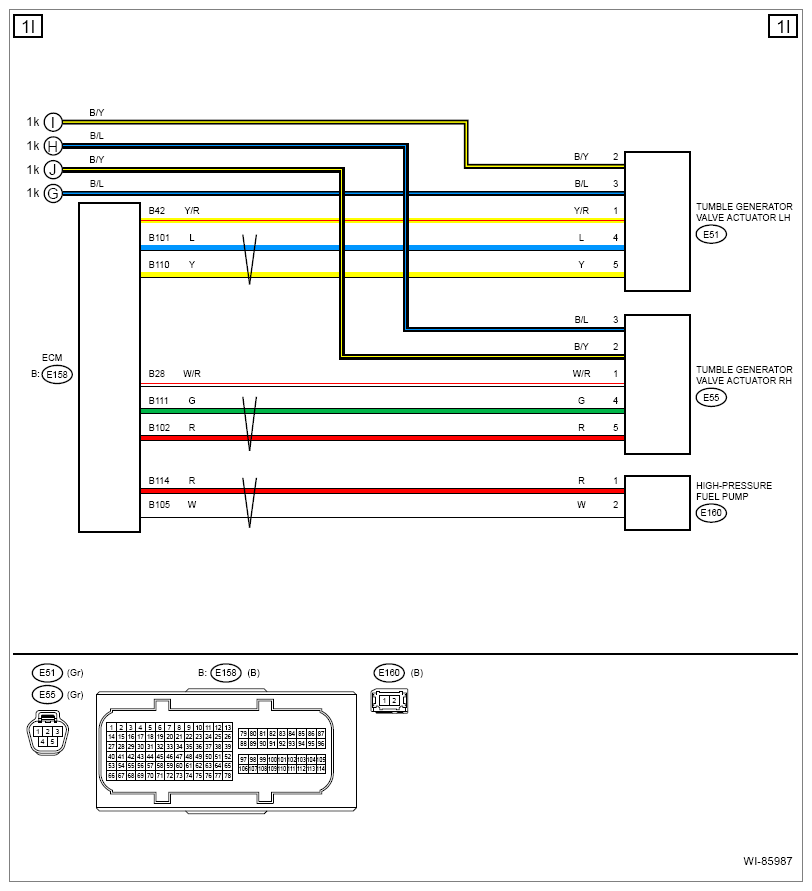

G13614045Courtesy of SUBARU OF AMERICA, INC.

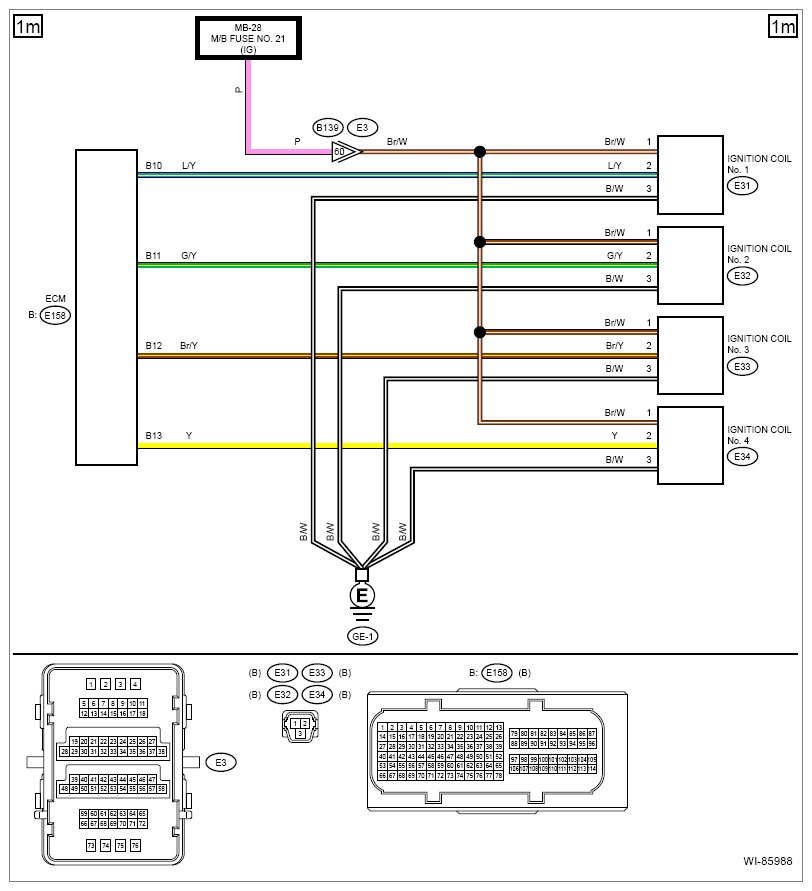

G13614046Courtesy of SUBARU OF AMERICA, INC.

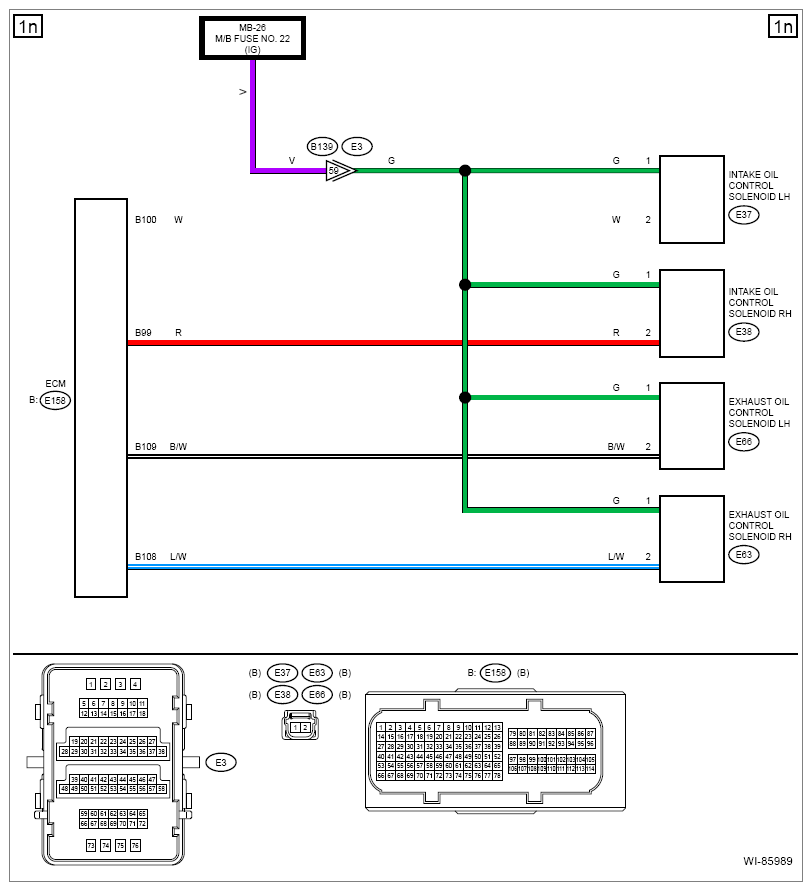

G13614047Courtesy of SUBARU OF AMERICA, INC.
