2.0 L MODEL WITHOUT PUSH BUTTON START AND WITH Auto Start Stop

WARNING: This page is about a different variant/trim than selected.

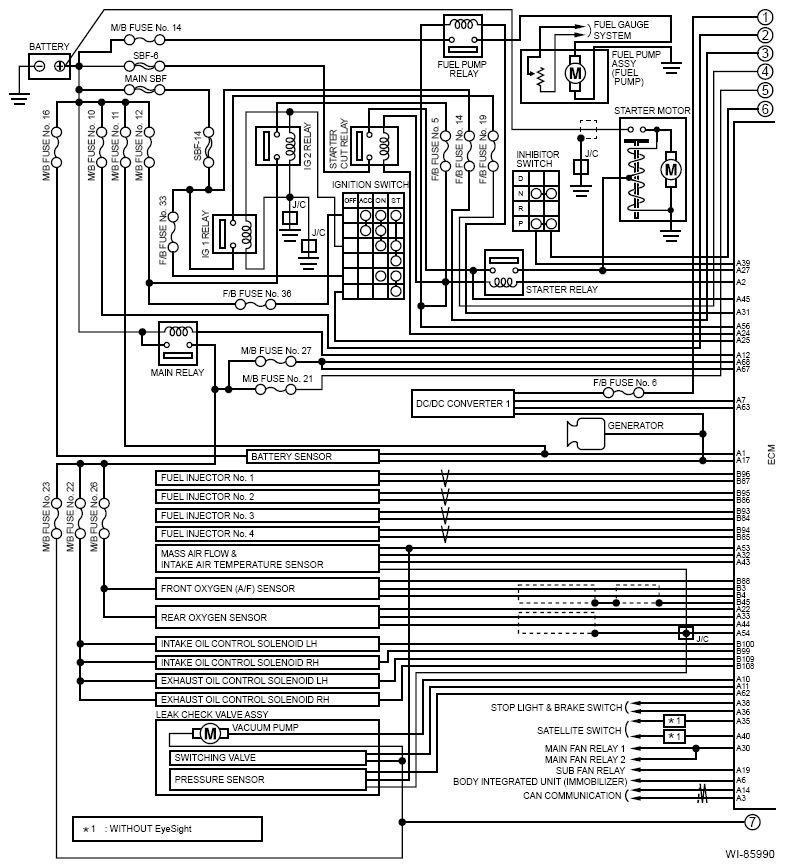

G13614048Courtesy of SUBARU OF AMERICA, INC.

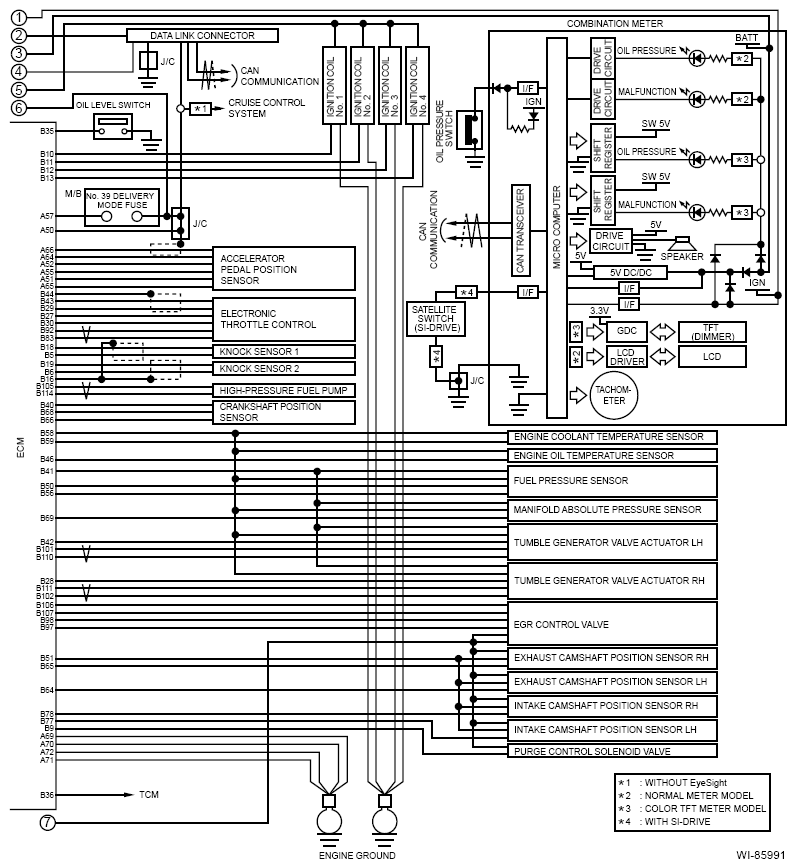

G13614049Courtesy of SUBARU OF AMERICA, INC.

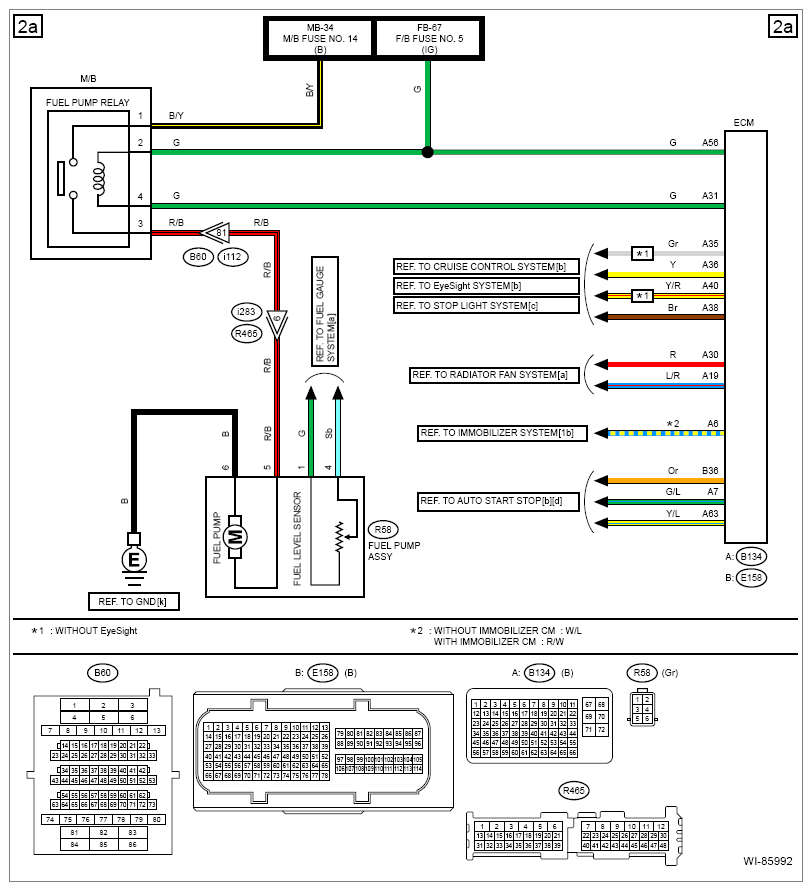

G13614050Courtesy of SUBARU OF AMERICA, INC.

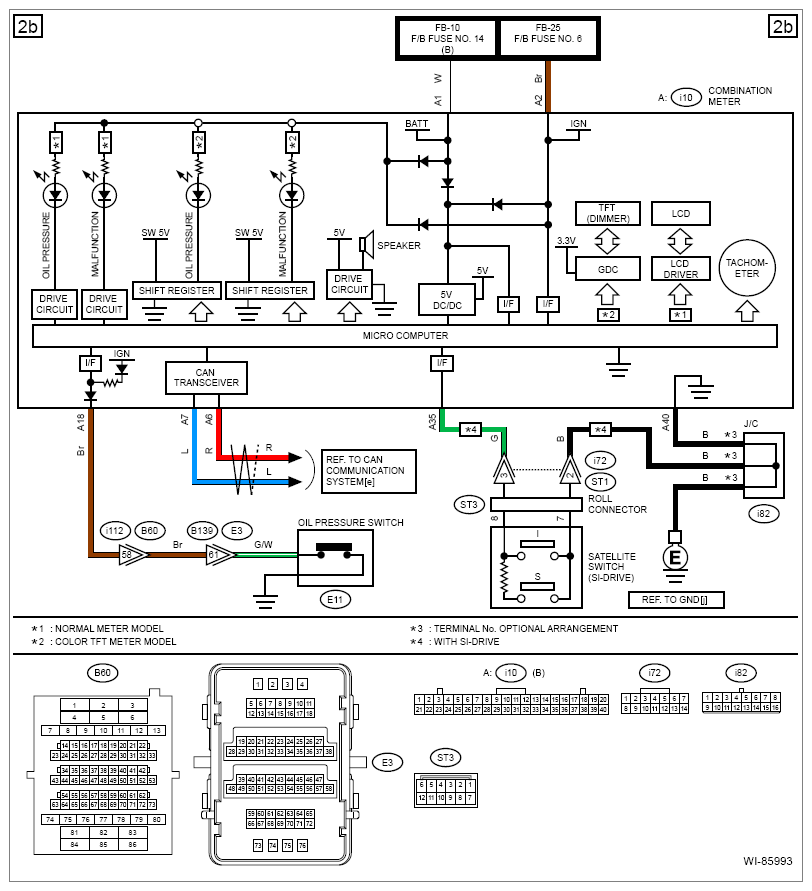

G13614051Courtesy of SUBARU OF AMERICA, INC.

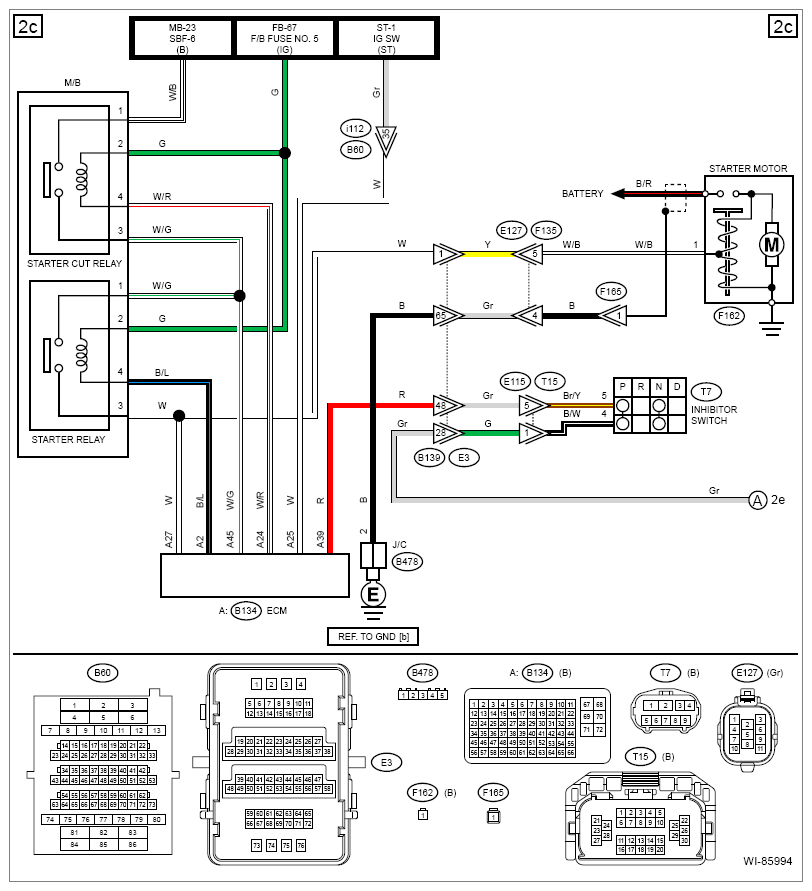

G13614052Courtesy of SUBARU OF AMERICA, INC.

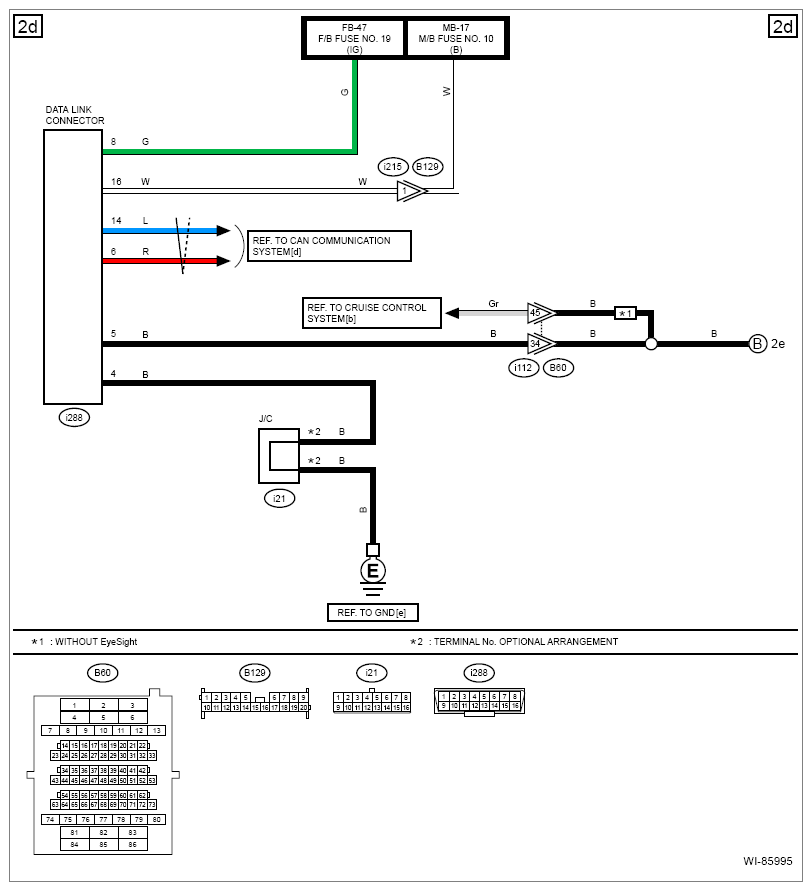

G13614053Courtesy of SUBARU OF AMERICA, INC.

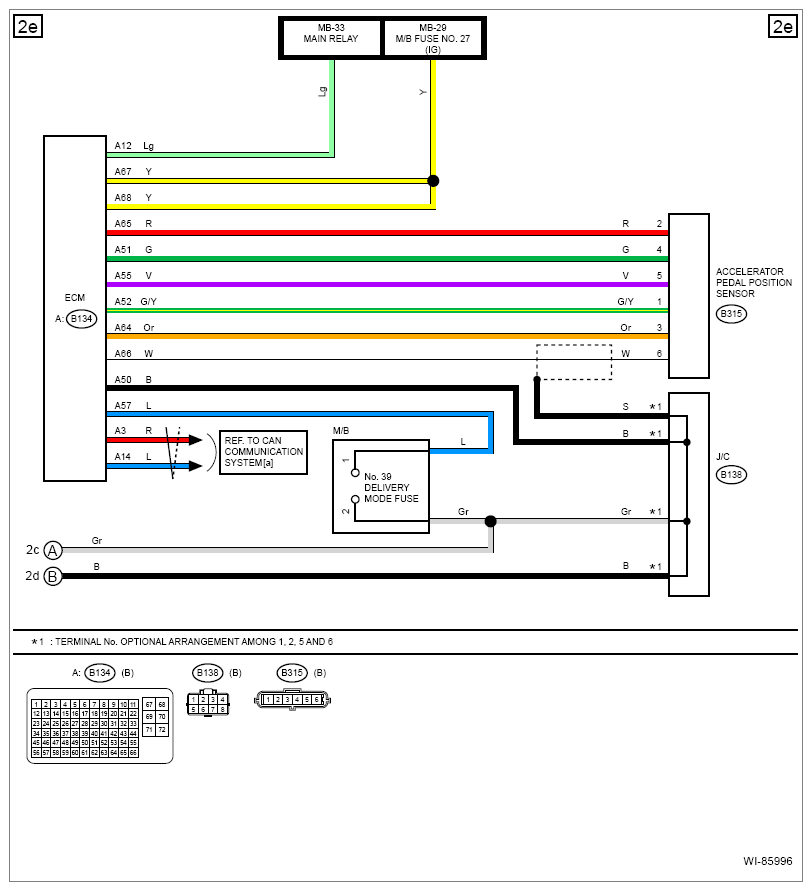

G13614054Courtesy of SUBARU OF AMERICA, INC.
G13614055Courtesy of SUBARU OF AMERICA, INC.

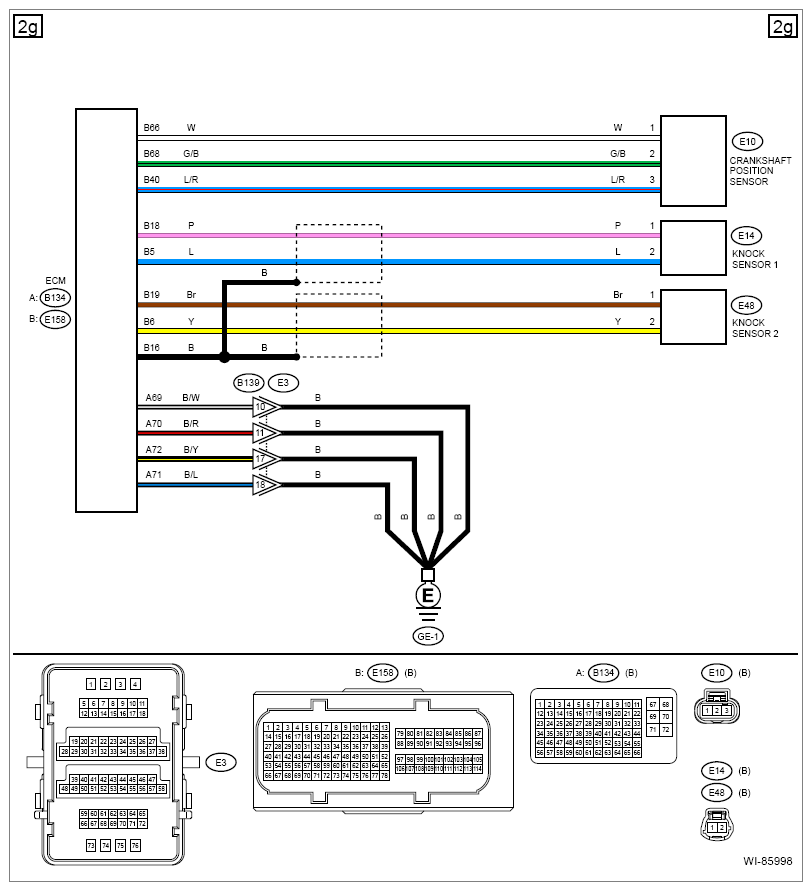

G13614056Courtesy of SUBARU OF AMERICA, INC.

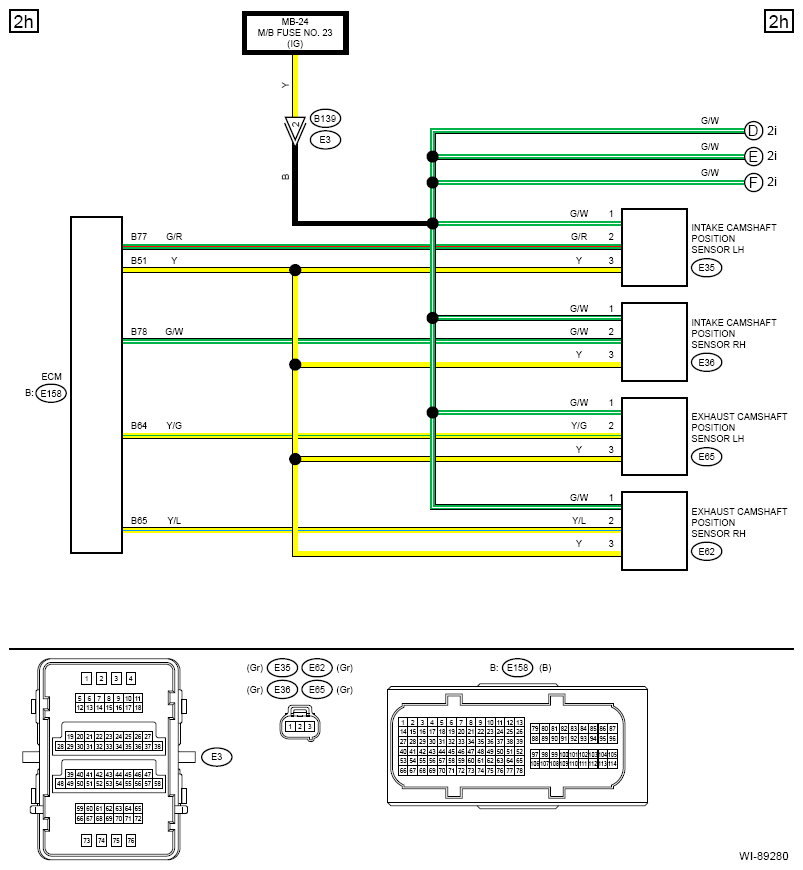

G13940368Courtesy of SUBARU OF AMERICA, INC.
G13614058Courtesy of SUBARU OF AMERICA, INC.

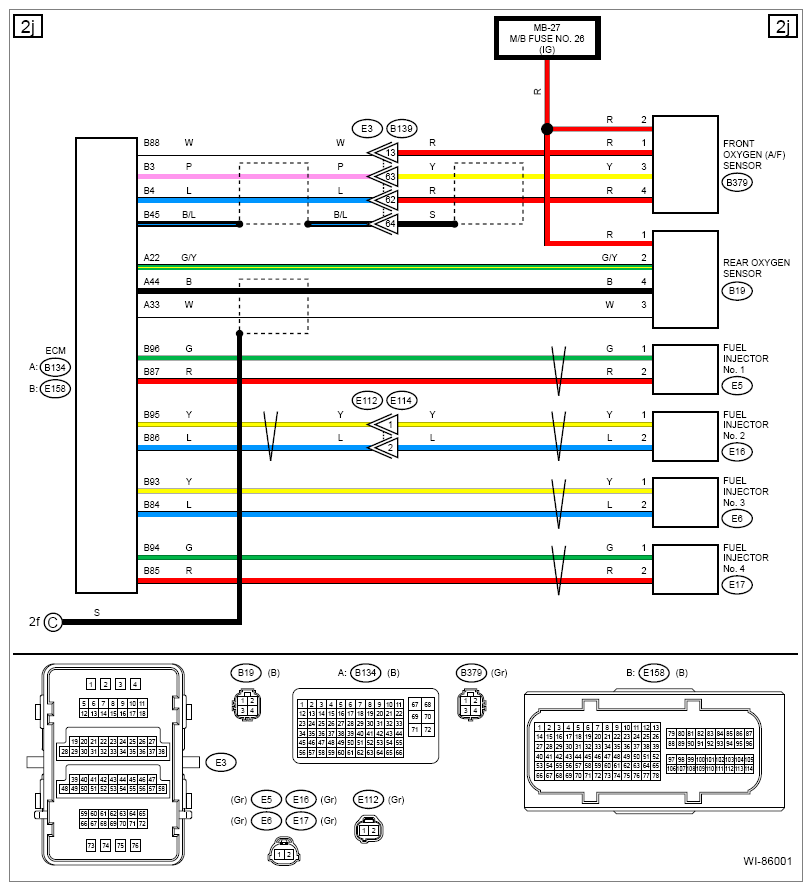

G13614059Courtesy of SUBARU OF AMERICA, INC.

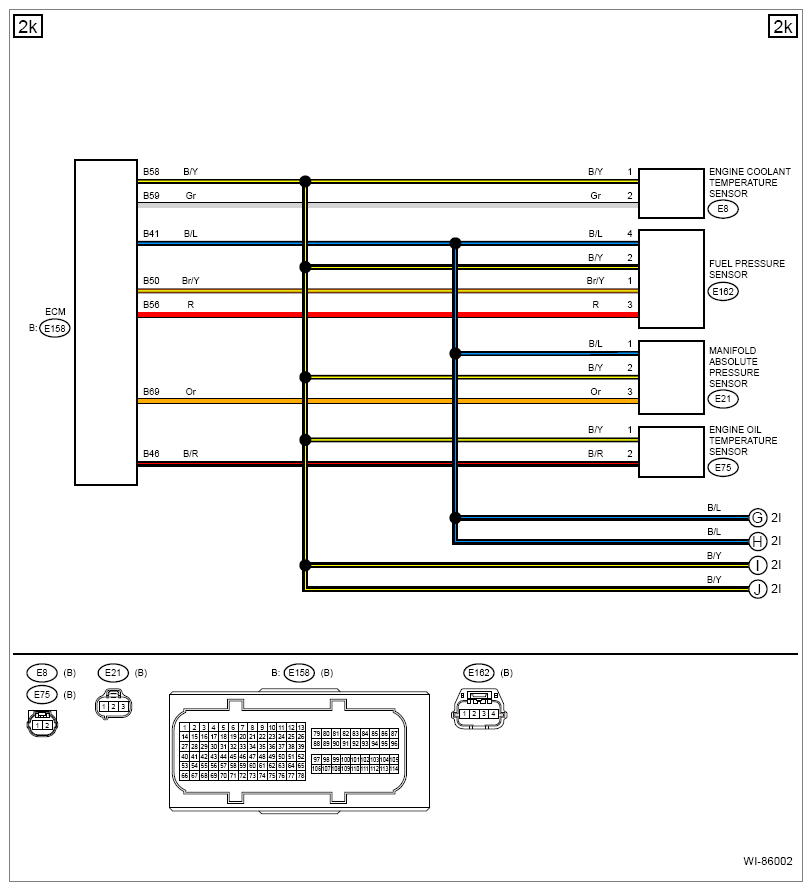

G13614060Courtesy of SUBARU OF AMERICA, INC.

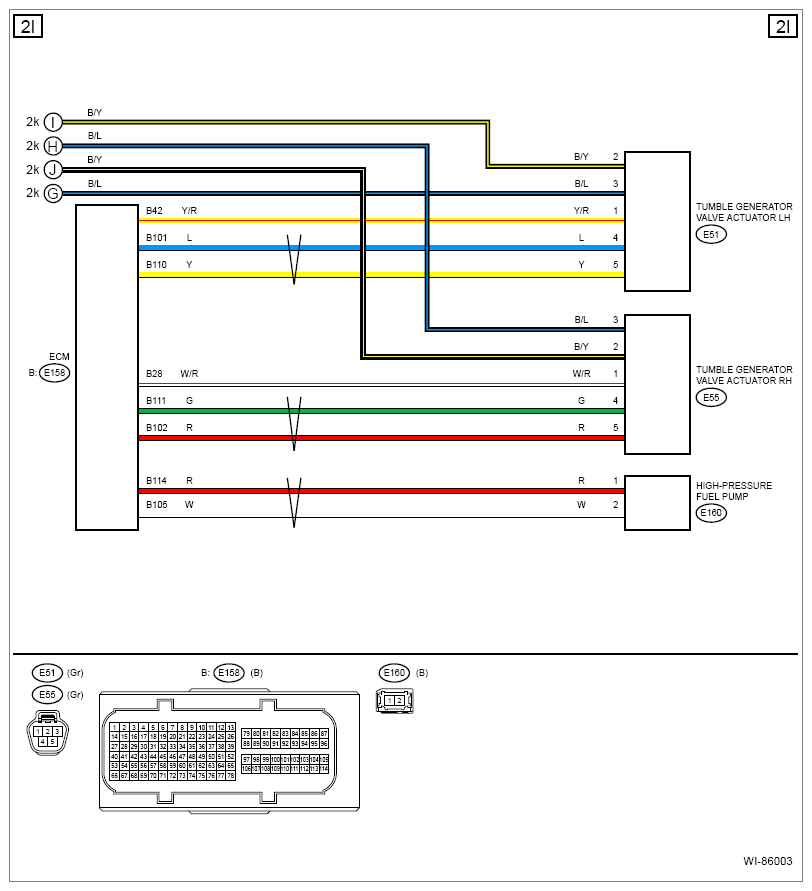

G13614061Courtesy of SUBARU OF AMERICA, INC.

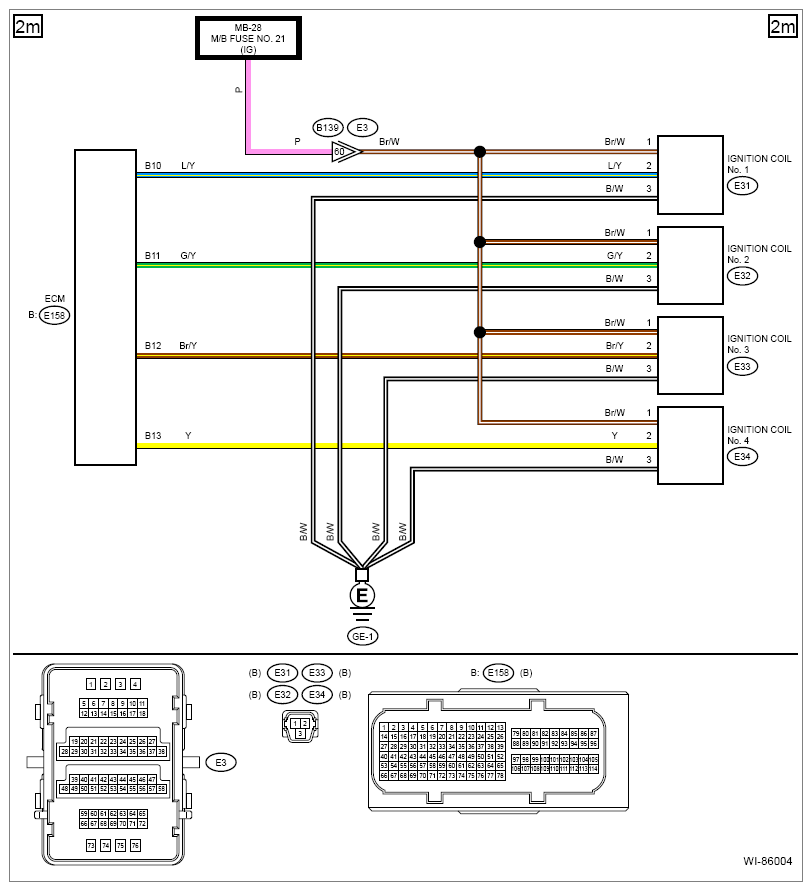

G13614062Courtesy of SUBARU OF AMERICA, INC.

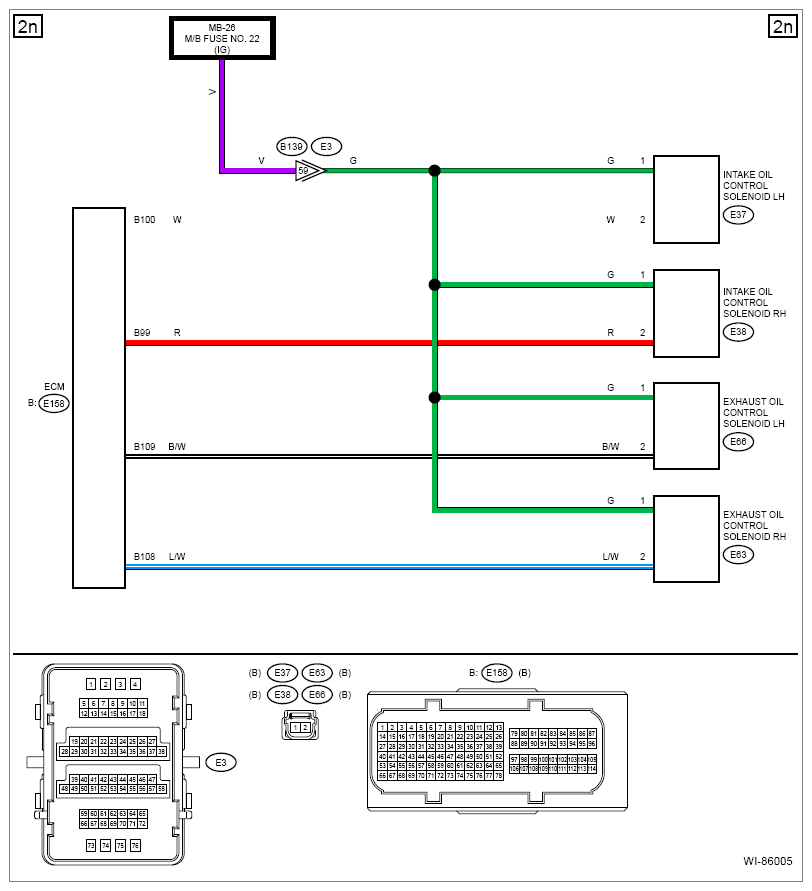

G13614063Courtesy of SUBARU OF AMERICA, INC.
