2.0 L MODEL WITH PUSH BUTTON START AND WITHOUT Auto Start Stop

WARNING: This page is about a different variant/trim than selected.

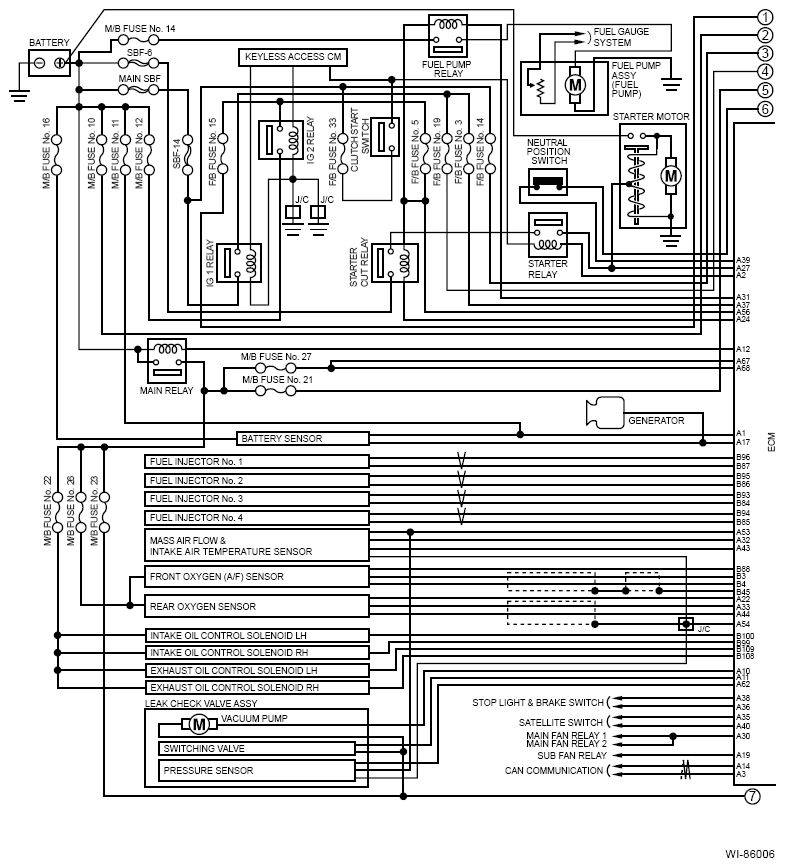

G13614064Courtesy of SUBARU OF AMERICA, INC.

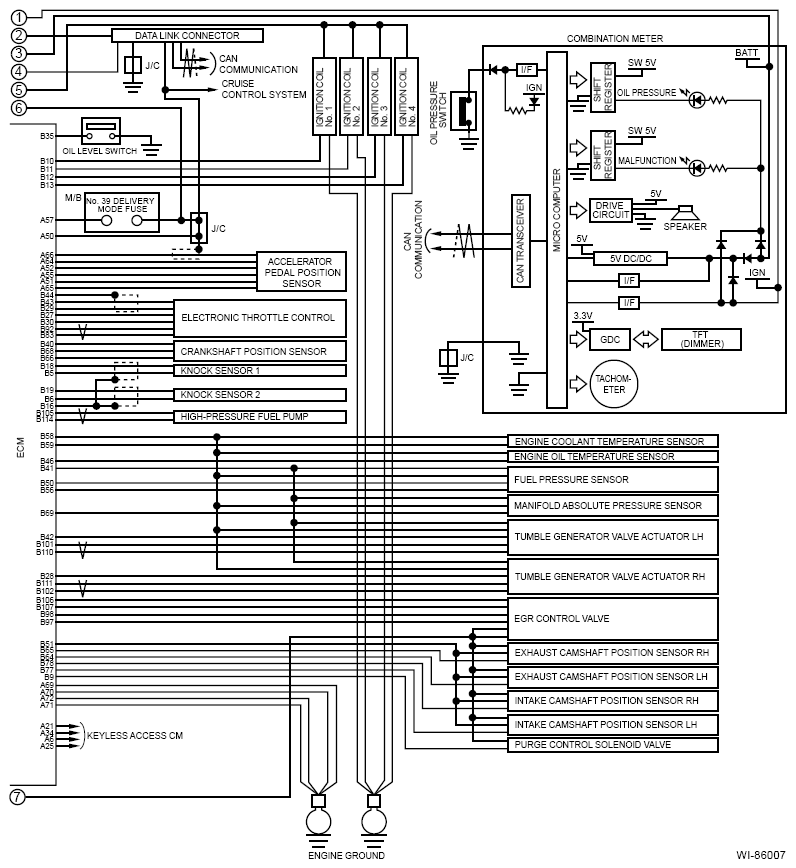

G13614065Courtesy of SUBARU OF AMERICA, INC.

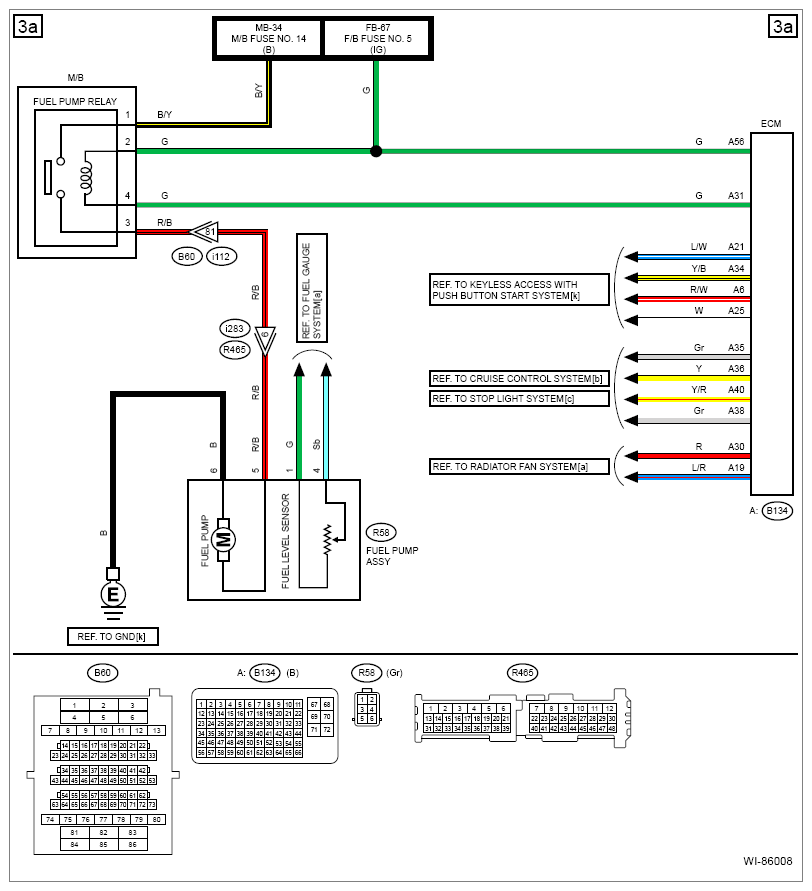

G13614066Courtesy of SUBARU OF AMERICA, INC.
G13614067Courtesy of SUBARU OF AMERICA, INC.

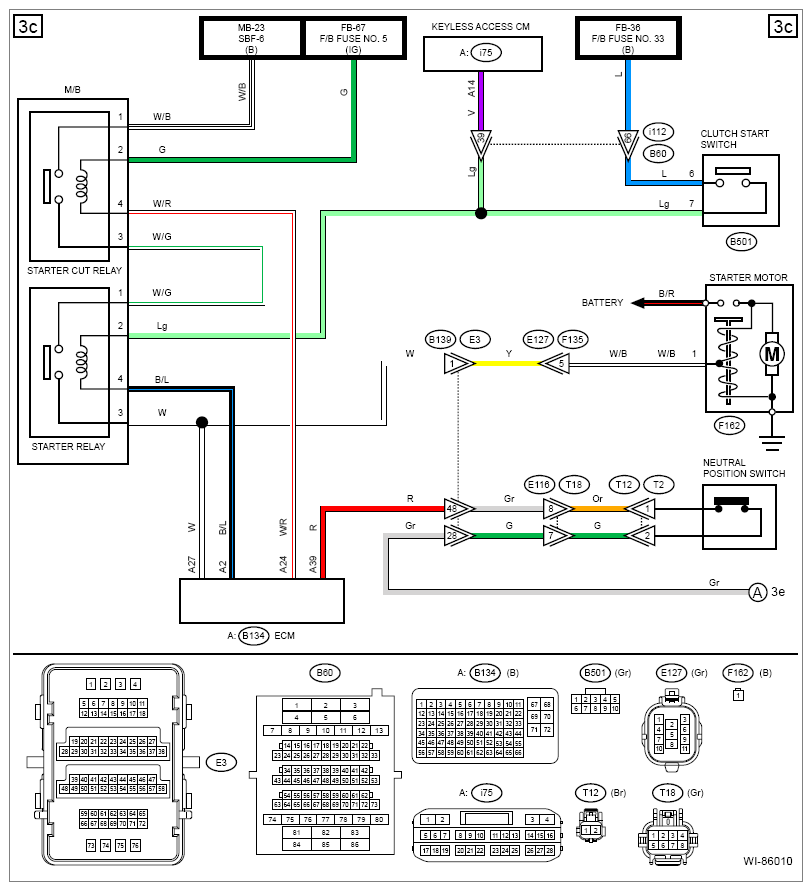

G13614068Courtesy of SUBARU OF AMERICA, INC.
G13614069Courtesy of SUBARU OF AMERICA, INC.

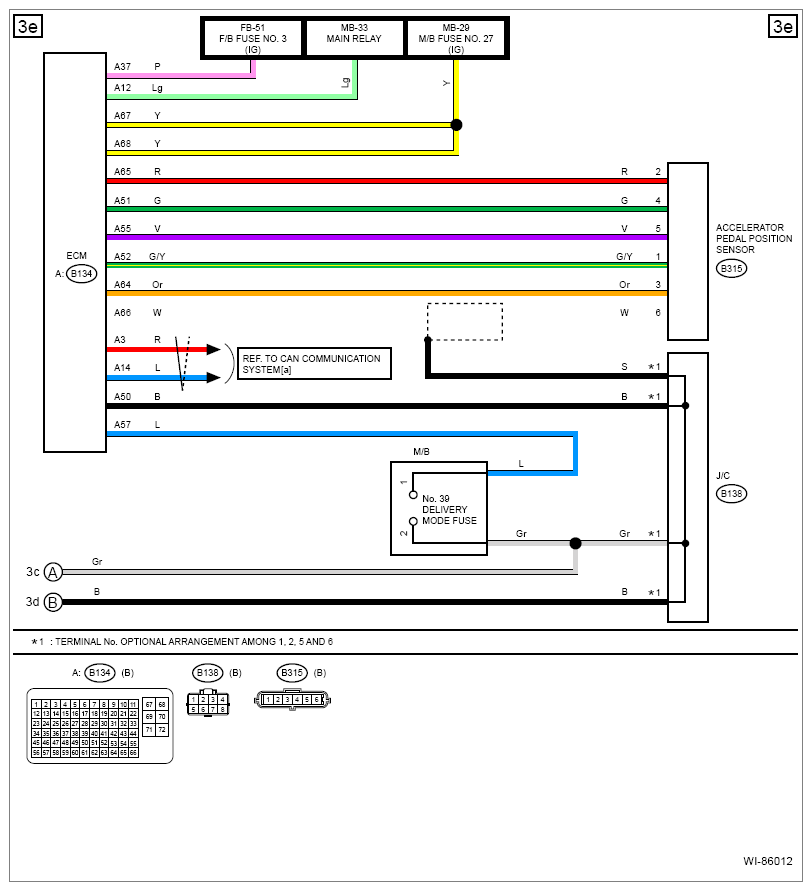

G13614070Courtesy of SUBARU OF AMERICA, INC.
G13614071Courtesy of SUBARU OF AMERICA, INC.

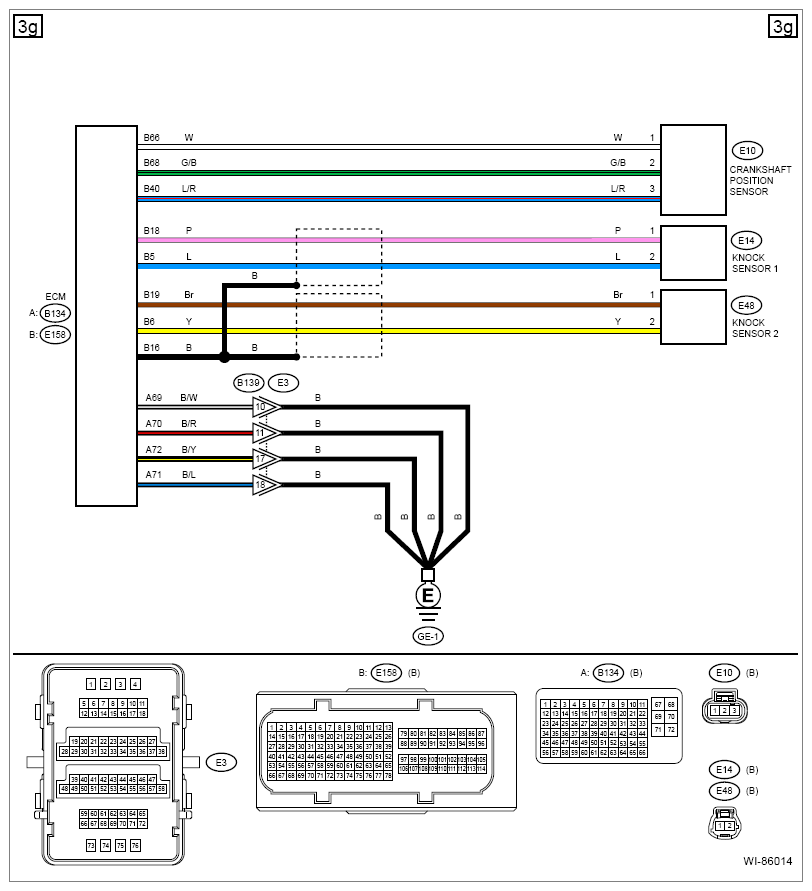

G13614072Courtesy of SUBARU OF AMERICA, INC.

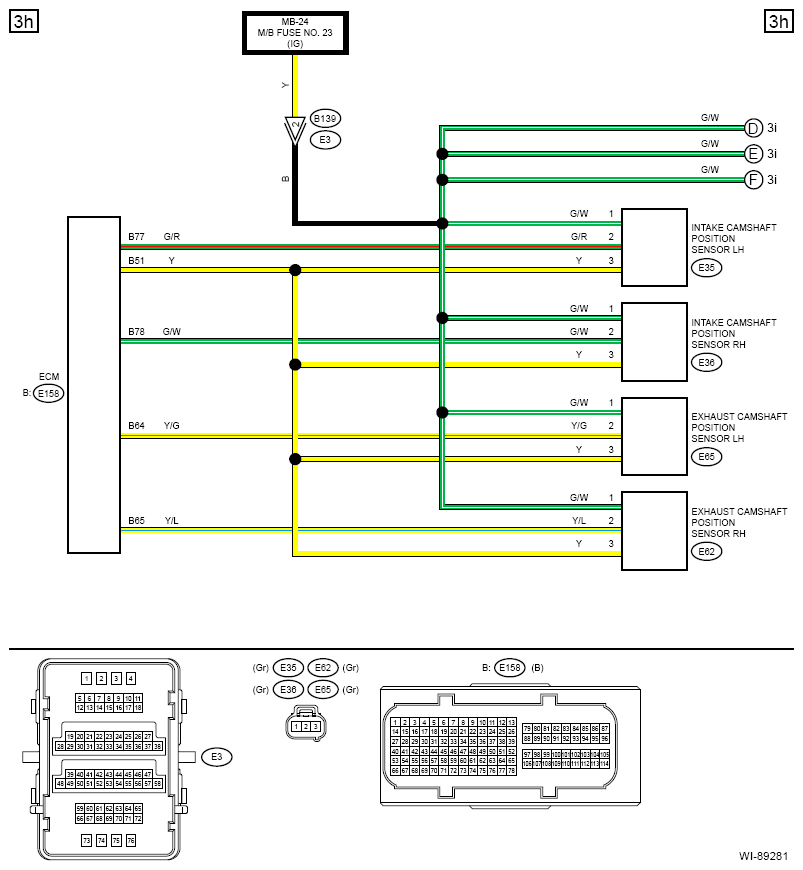

G13940384Courtesy of SUBARU OF AMERICA, INC.

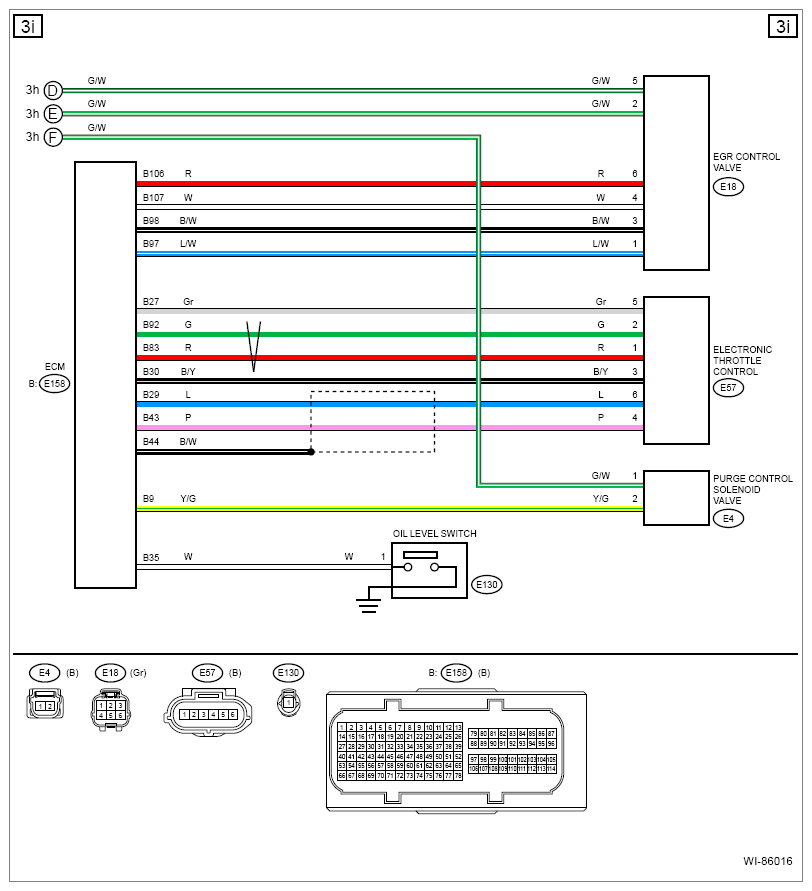

G13614074Courtesy of SUBARU OF AMERICA, INC.

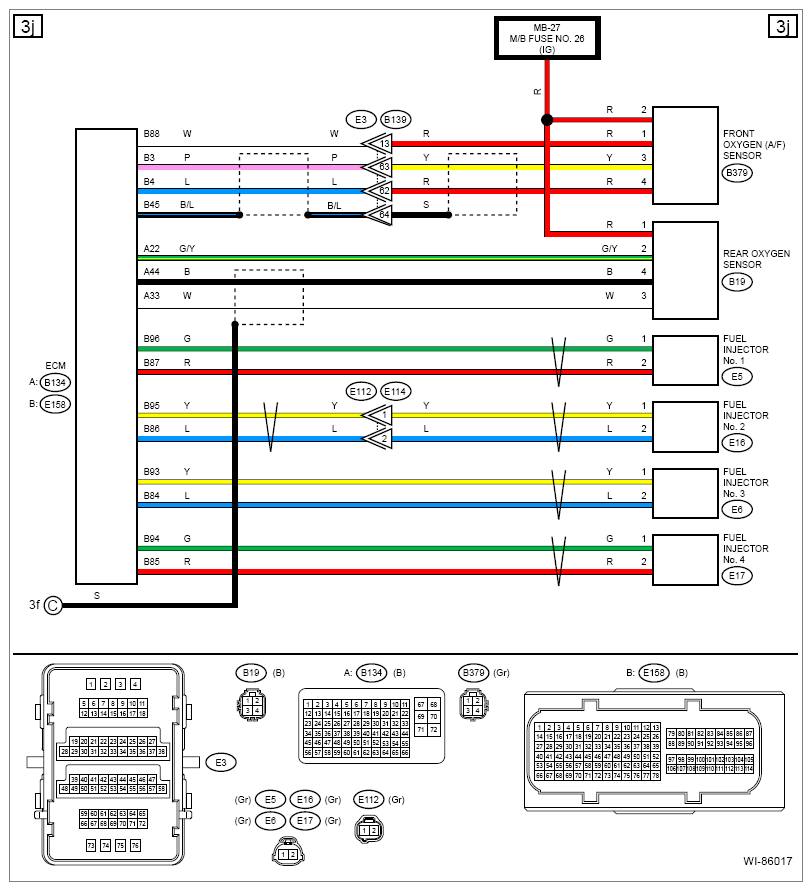

G13614075Courtesy of SUBARU OF AMERICA, INC.

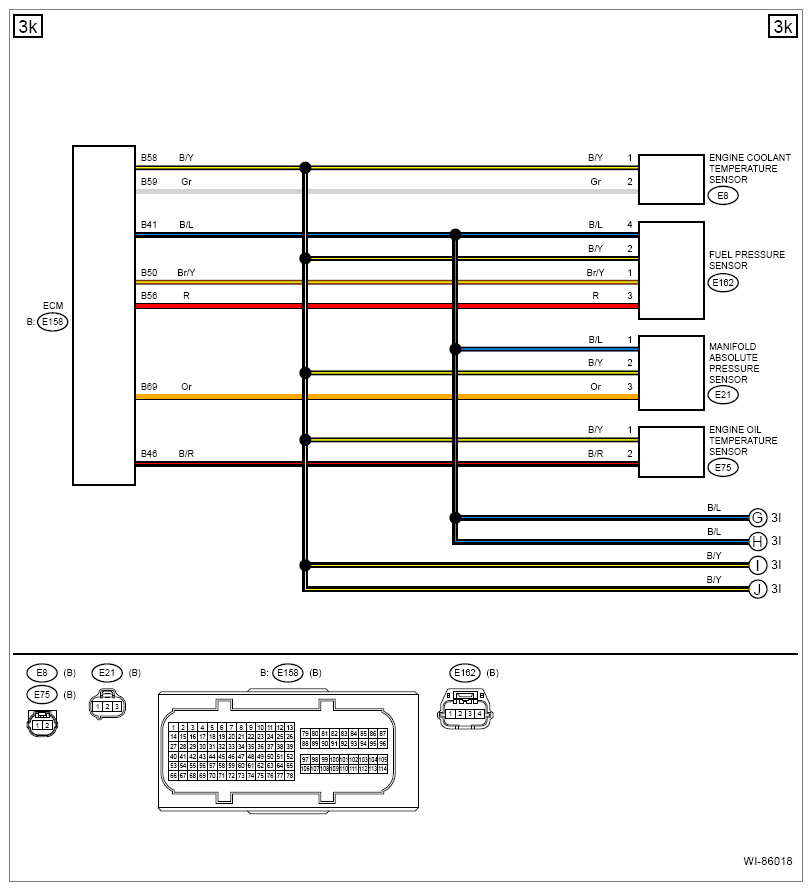

G13614076Courtesy of SUBARU OF AMERICA, INC.

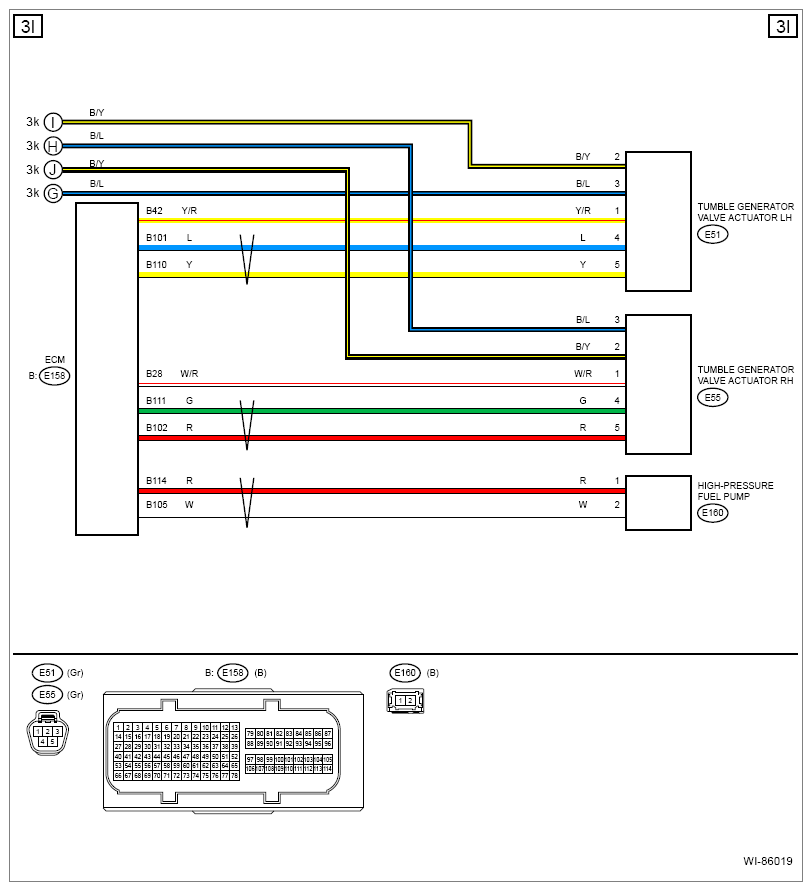

G13614077Courtesy of SUBARU OF AMERICA, INC.

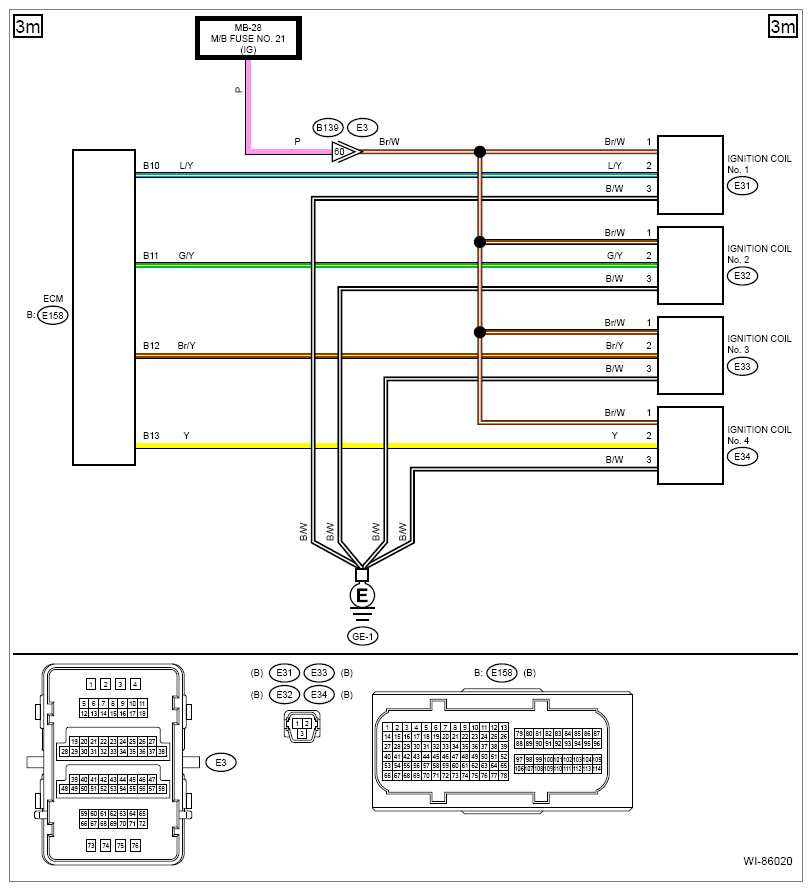

G13614078Courtesy of SUBARU OF AMERICA, INC.

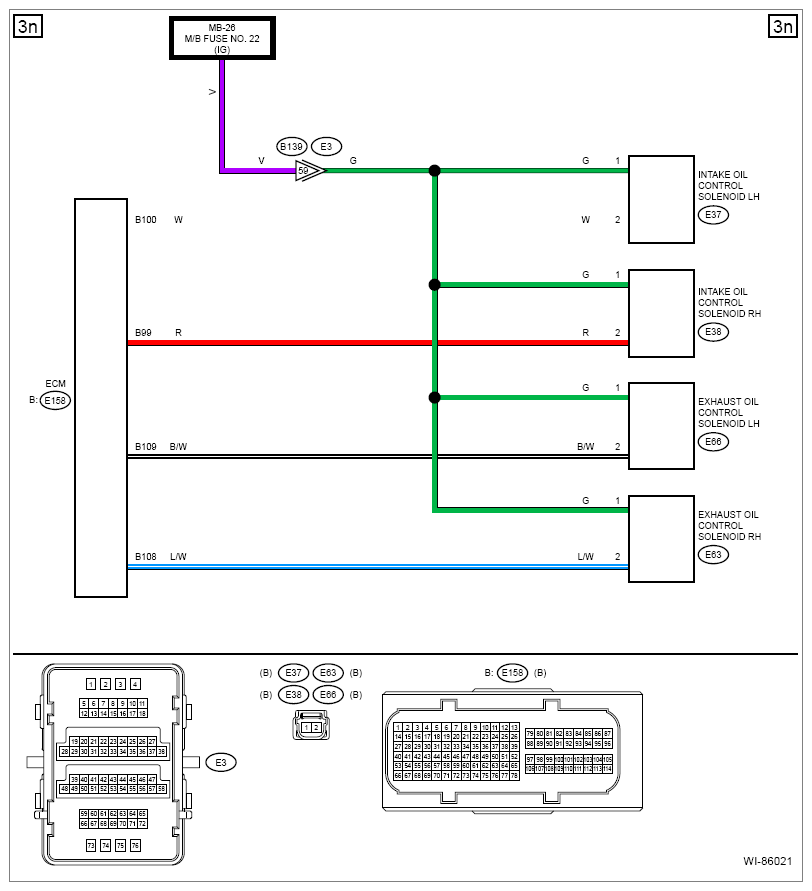

G13614079Courtesy of SUBARU OF AMERICA, INC.
