2.0 L MODEL WITH PUSH BUTTON START AND WITH Auto Start Stop

WARNING: This page is about a different variant/trim than selected.

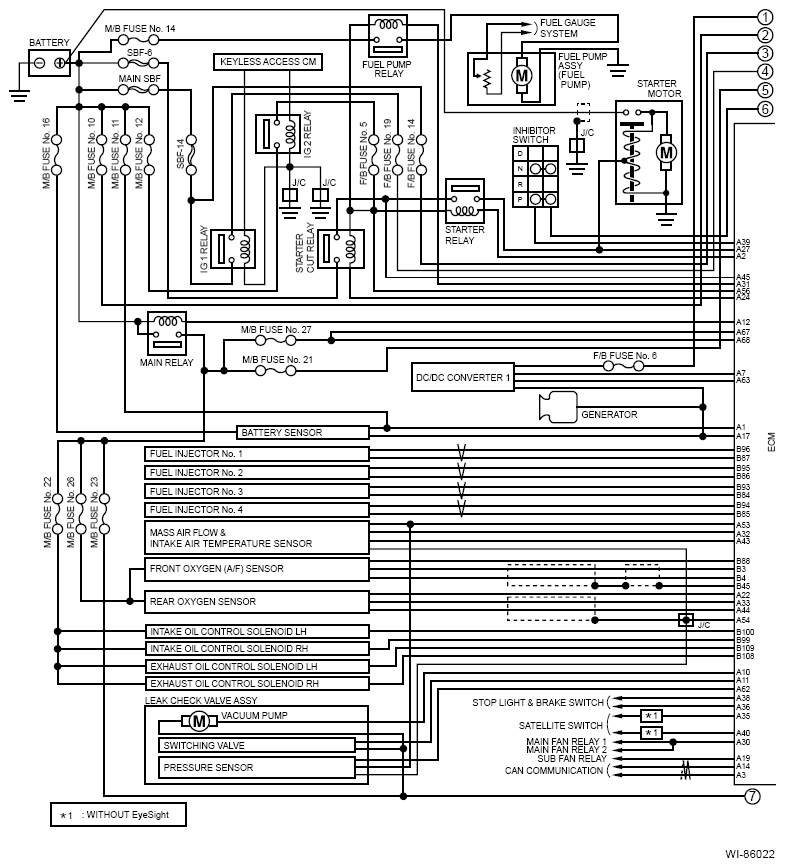

G13614080Courtesy of SUBARU OF AMERICA, INC.

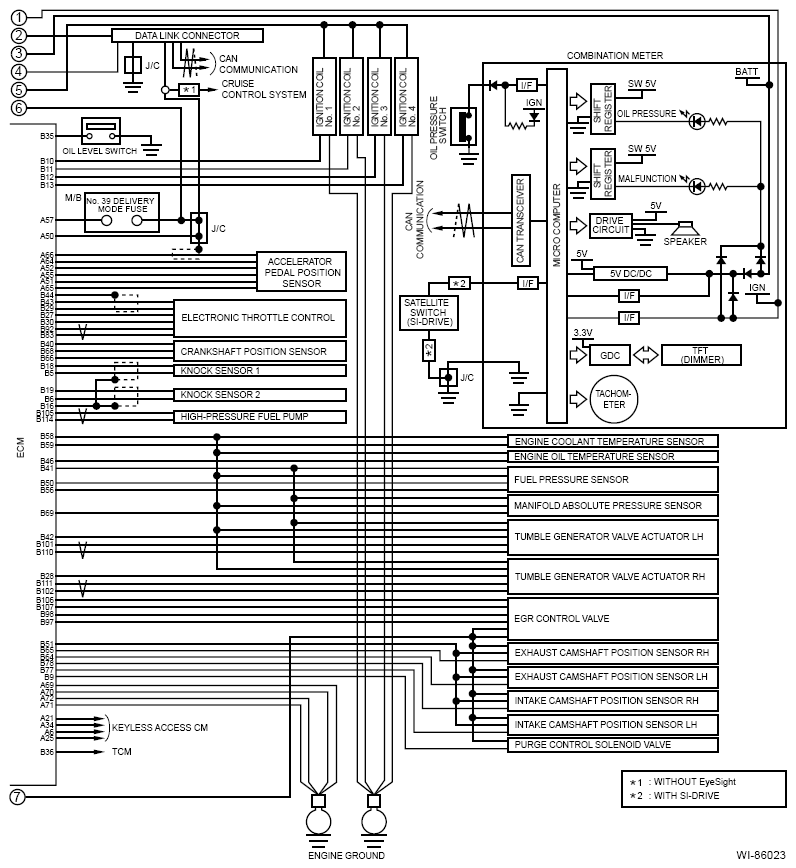

G13614081Courtesy of SUBARU OF AMERICA, INC.

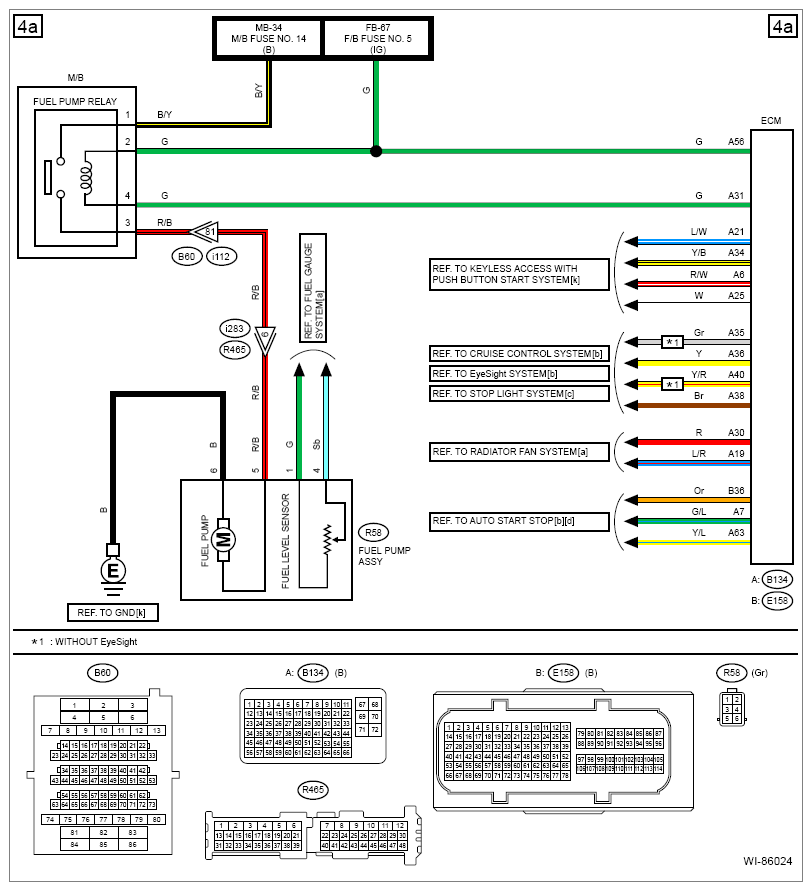

G13614082Courtesy of SUBARU OF AMERICA, INC.

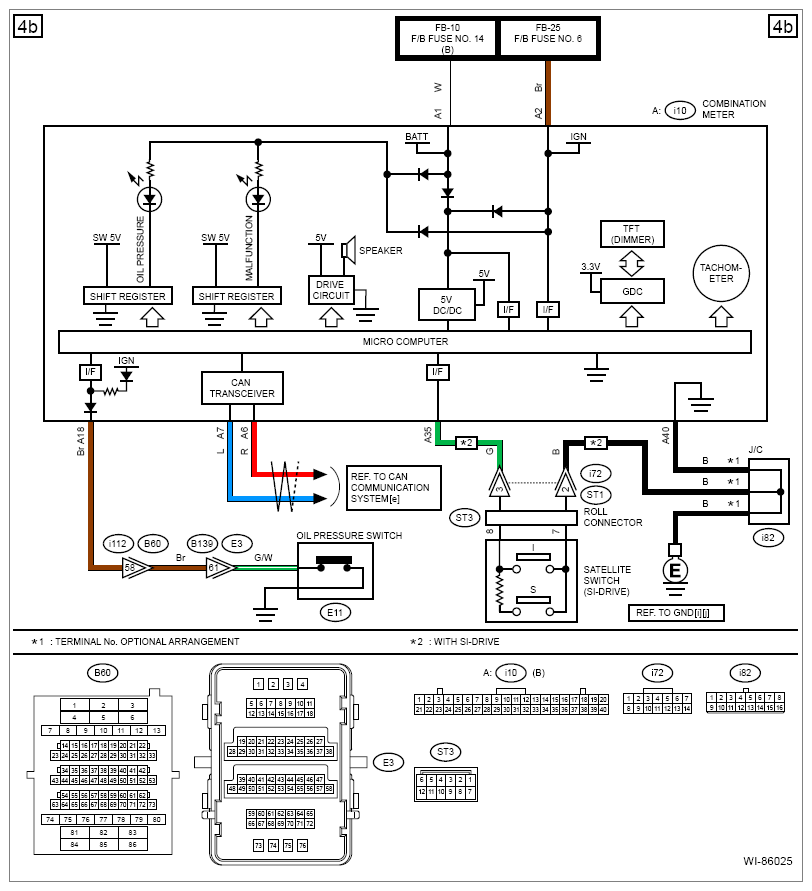

G13614083Courtesy of SUBARU OF AMERICA, INC.

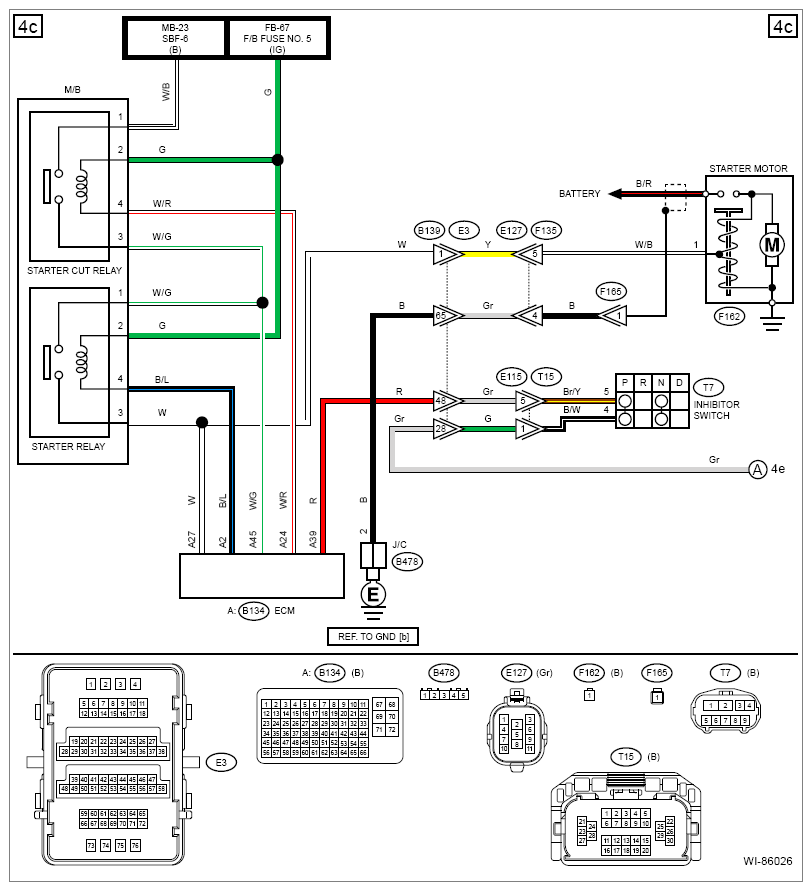

G13614084Courtesy of SUBARU OF AMERICA, INC.

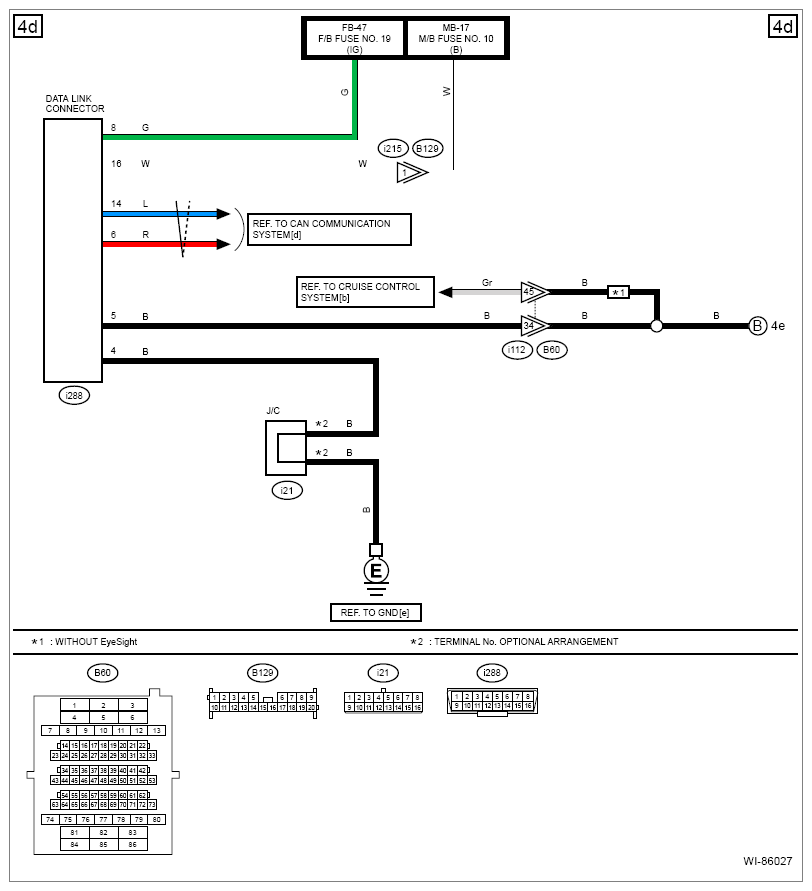

G13614085Courtesy of SUBARU OF AMERICA, INC.

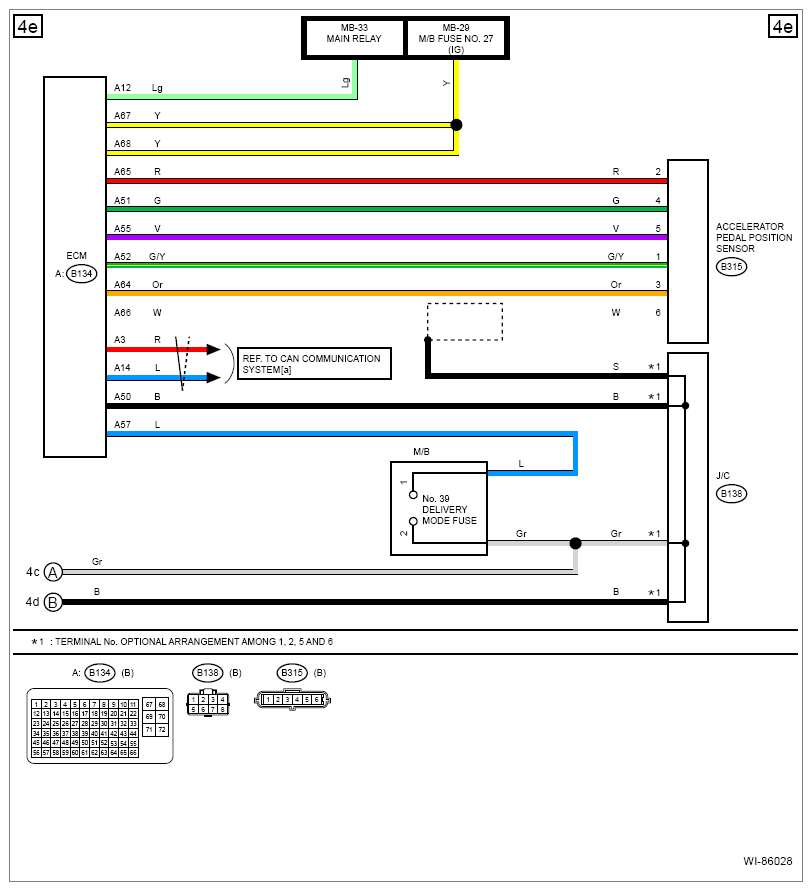

G13614086Courtesy of SUBARU OF AMERICA, INC.

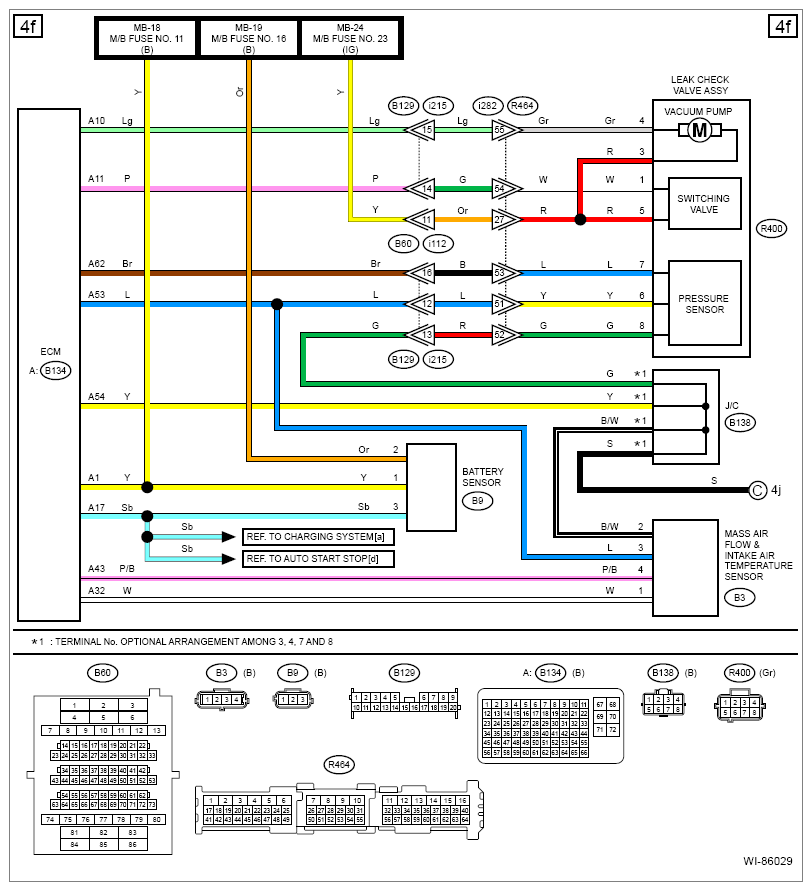

G13614087Courtesy of SUBARU OF AMERICA, INC.

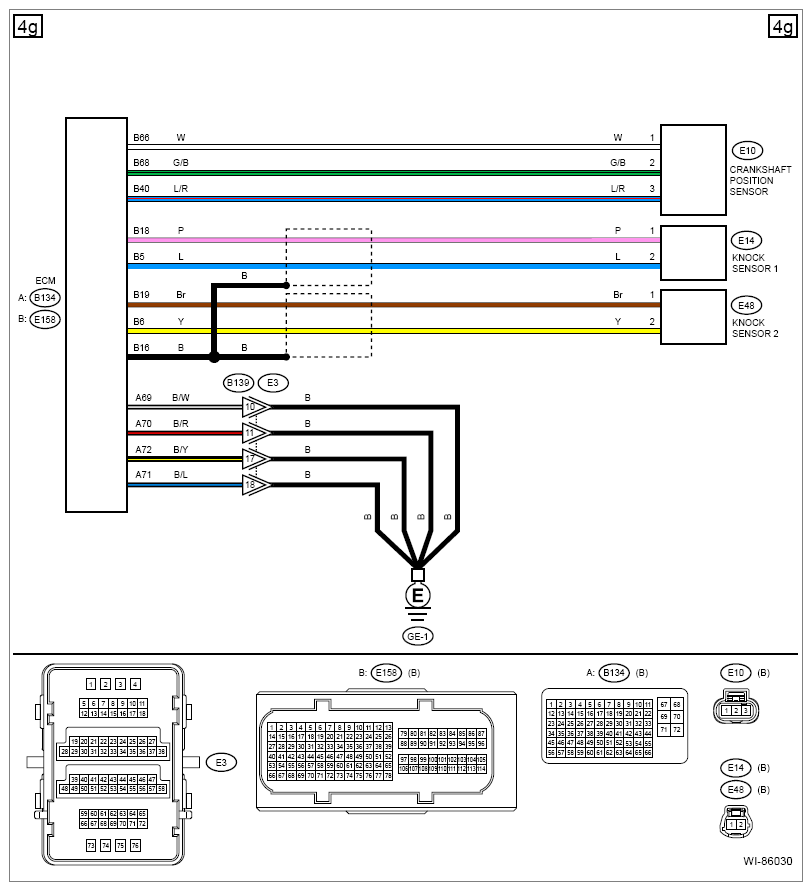

G13614088Courtesy of SUBARU OF AMERICA, INC.

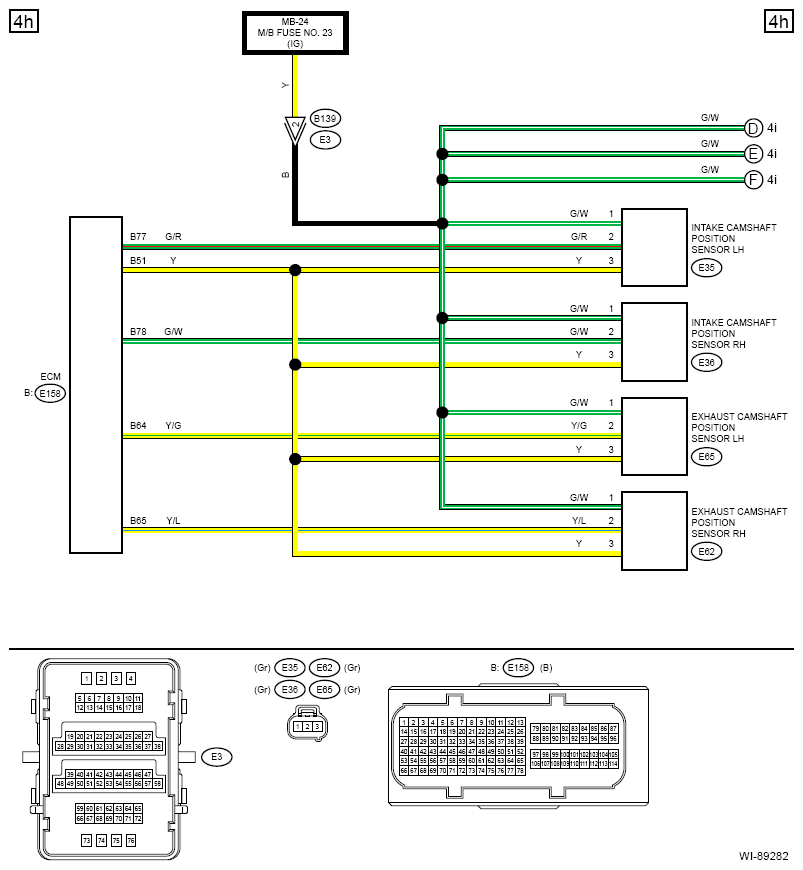

G13940400Courtesy of SUBARU OF AMERICA, INC.

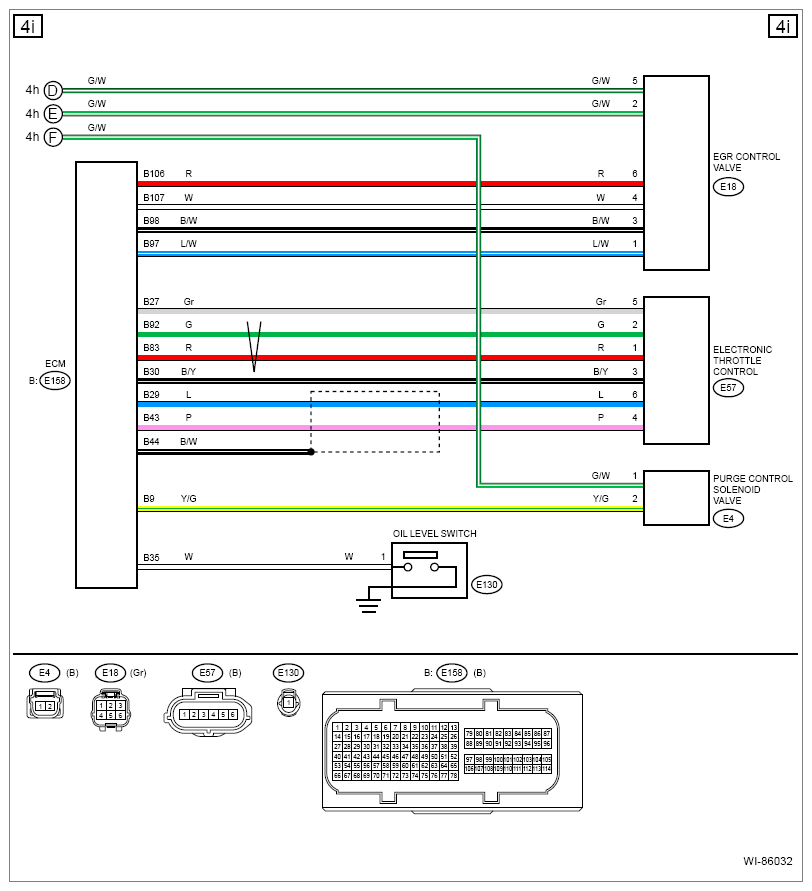

G13614090Courtesy of SUBARU OF AMERICA, INC.

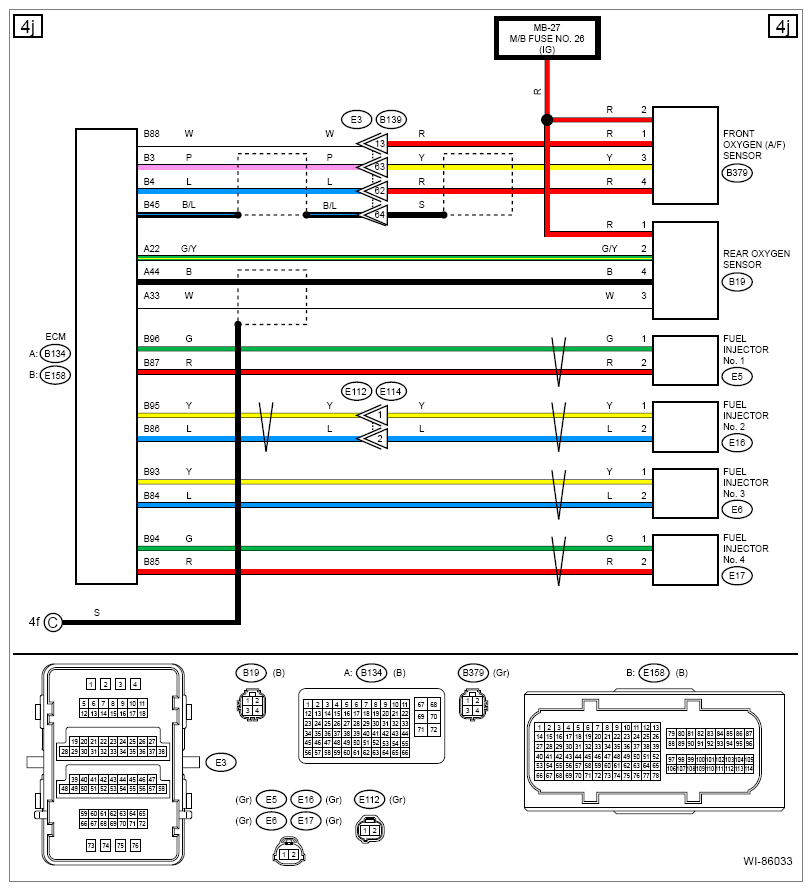

G13614091Courtesy of SUBARU OF AMERICA, INC.

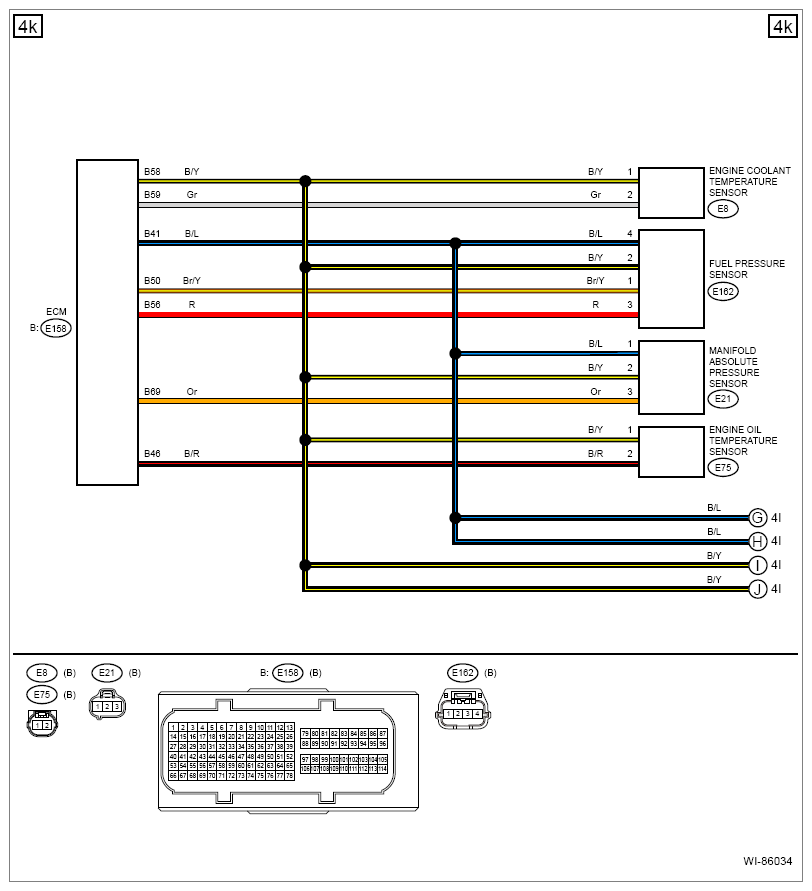

G13614092Courtesy of SUBARU OF AMERICA, INC.

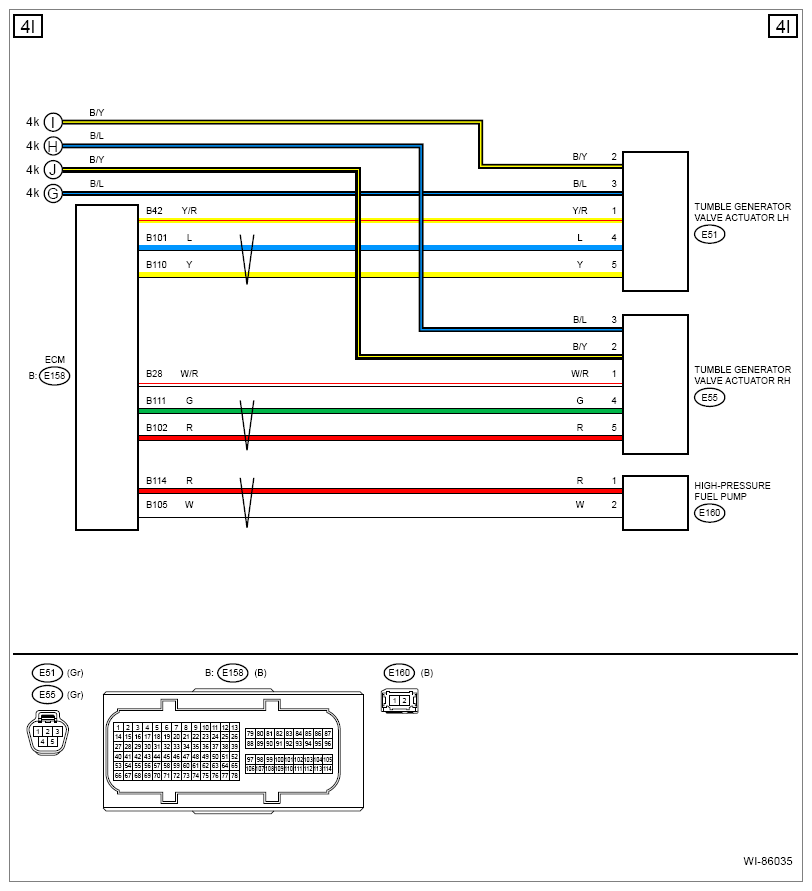

G13614093Courtesy of SUBARU OF AMERICA, INC.

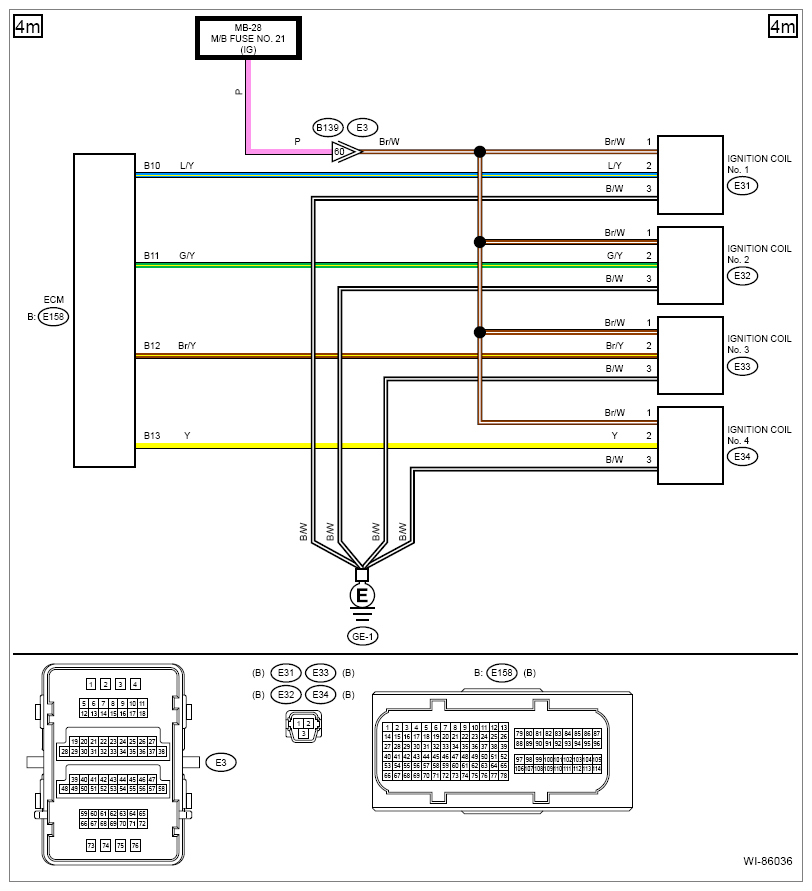

G13614094Courtesy of SUBARU OF AMERICA, INC.

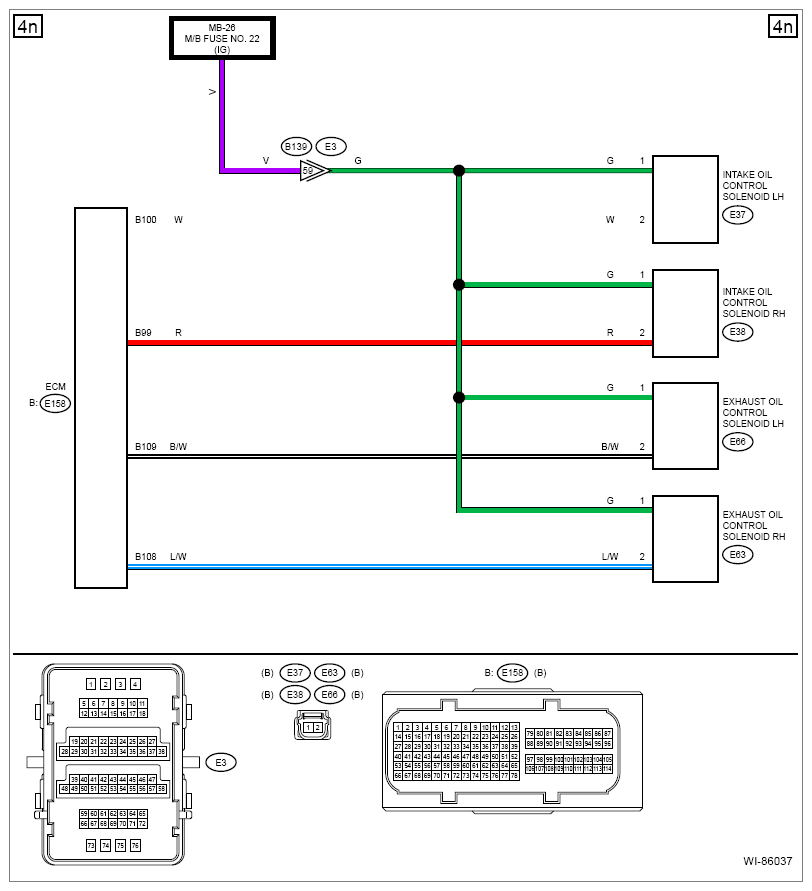

G13614095Courtesy of SUBARU OF AMERICA, INC.
