Auto A/C

WARNING: This page is about a different variant/trim than selected.

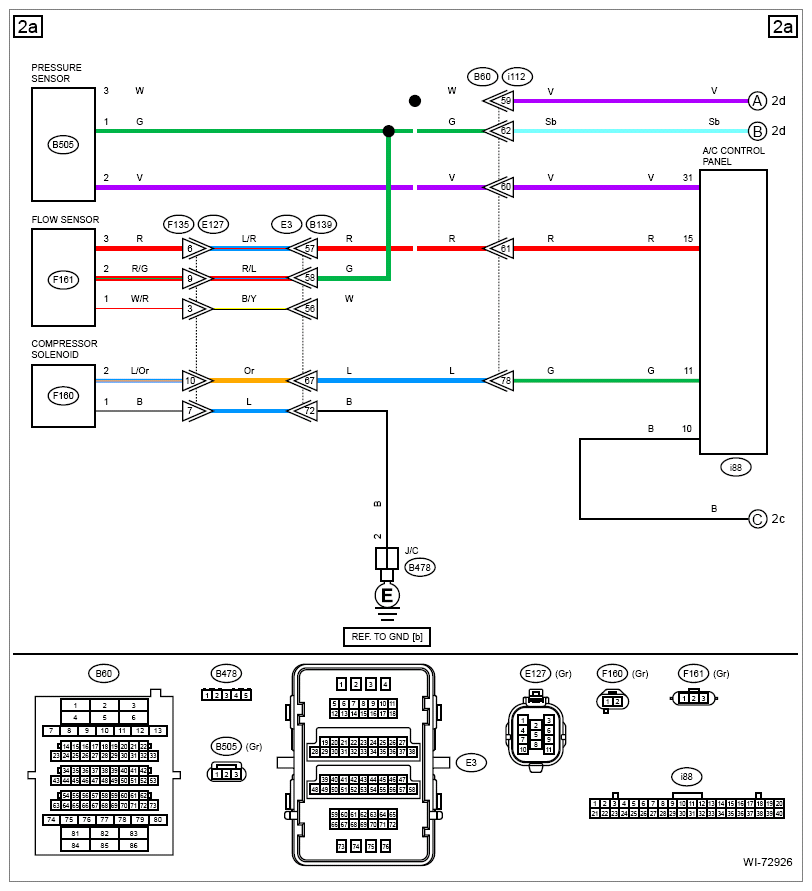

G12399636Courtesy of SUBARU OF AMERICA, INC.

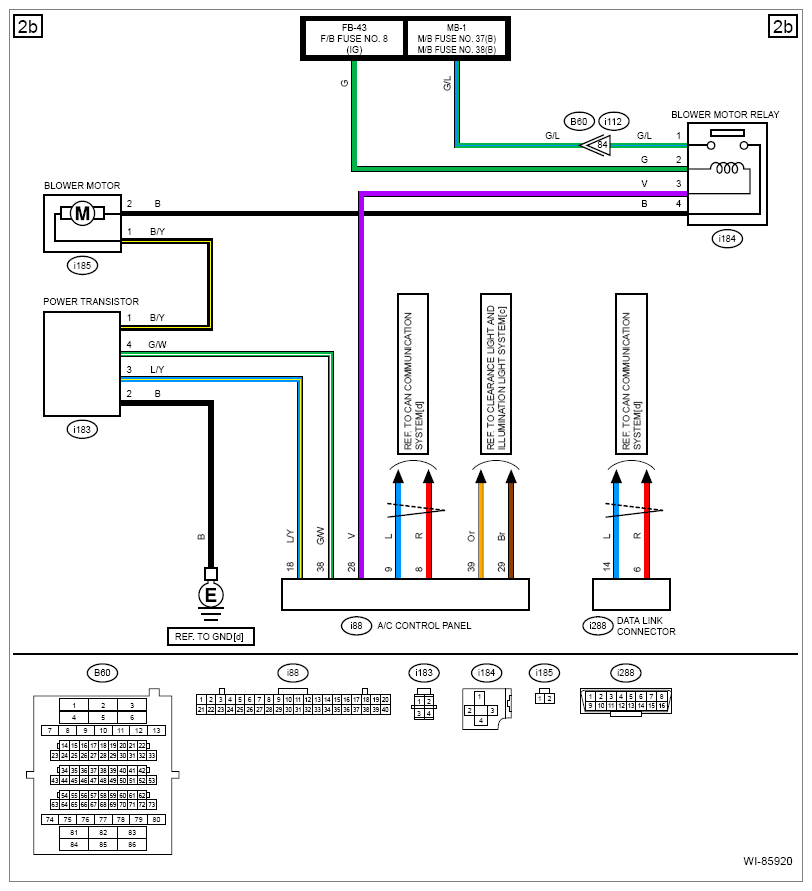

G13613956Courtesy of SUBARU OF AMERICA, INC.

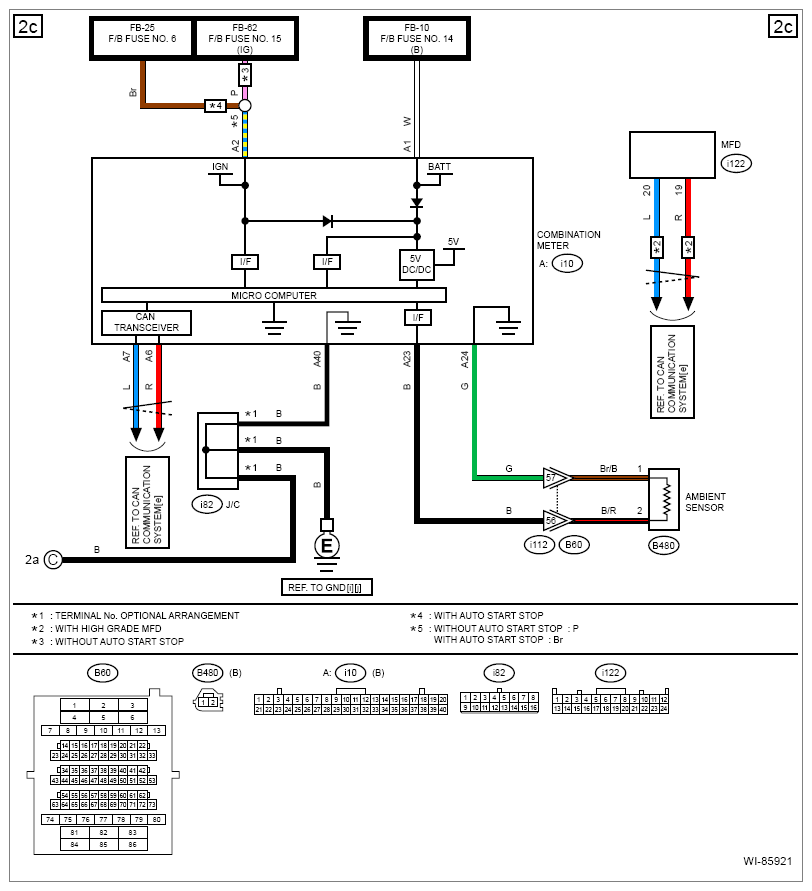

G13613957Courtesy of SUBARU OF AMERICA, INC.

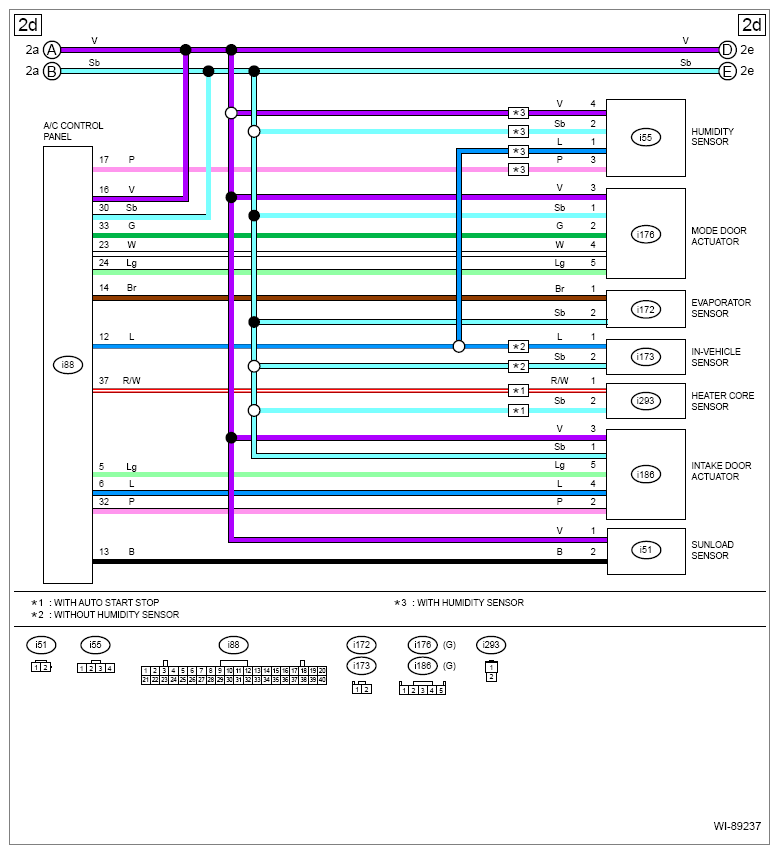

G13940269Courtesy of SUBARU OF AMERICA, INC.

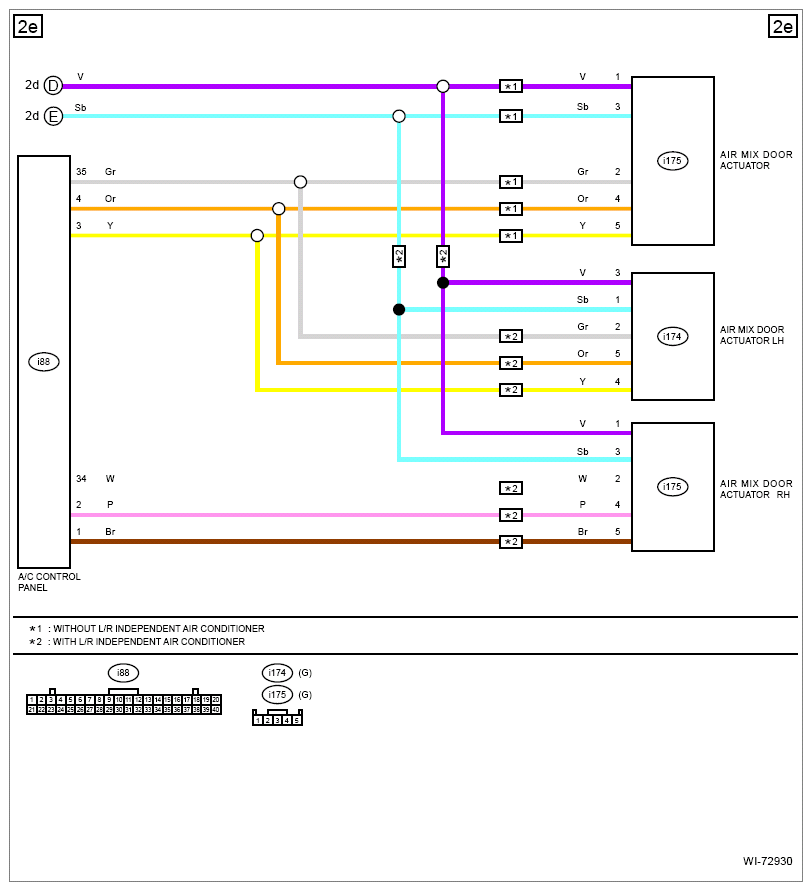

G12399640Courtesy of SUBARU OF AMERICA, INC.

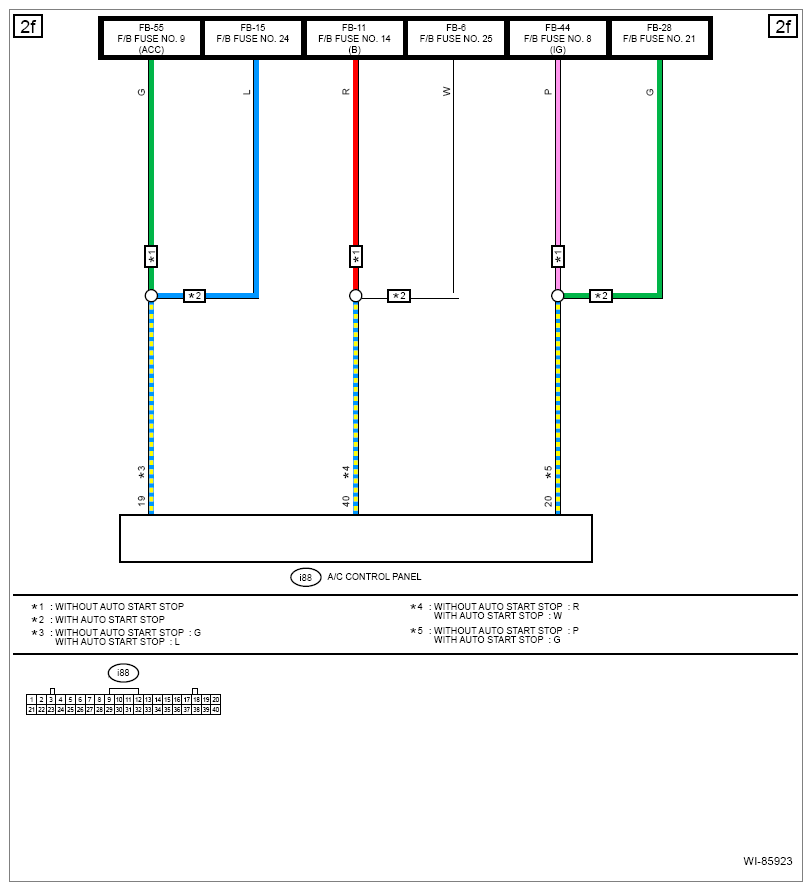

G13613960Courtesy of SUBARU OF AMERICA, INC.
