With Telematics

WARNING: This page is about a different car, the 2021 Subaru Impreza. However, it is still accessible from the selected car via links, so may be relevant.

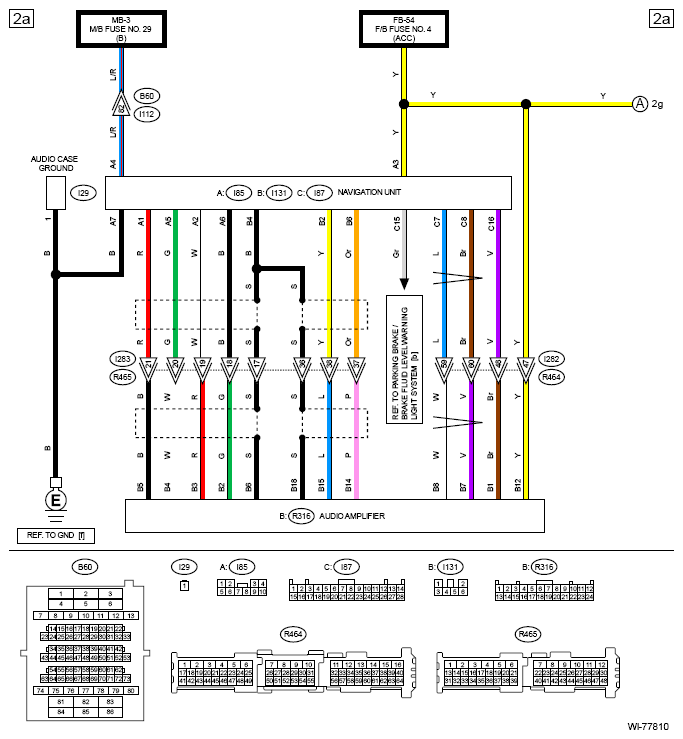

G13236015Courtesy of SUBARU OF AMERICA, INC.

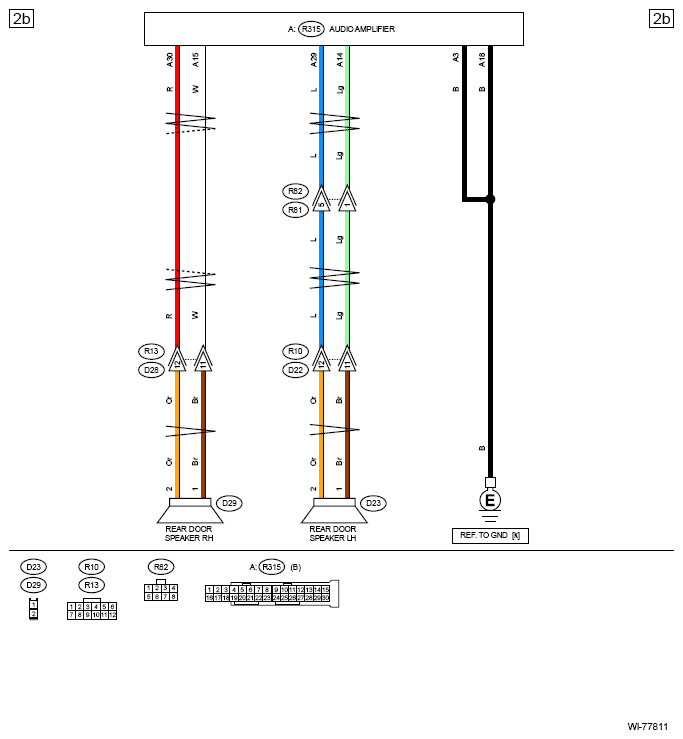

G13236016Courtesy of SUBARU OF AMERICA, INC.

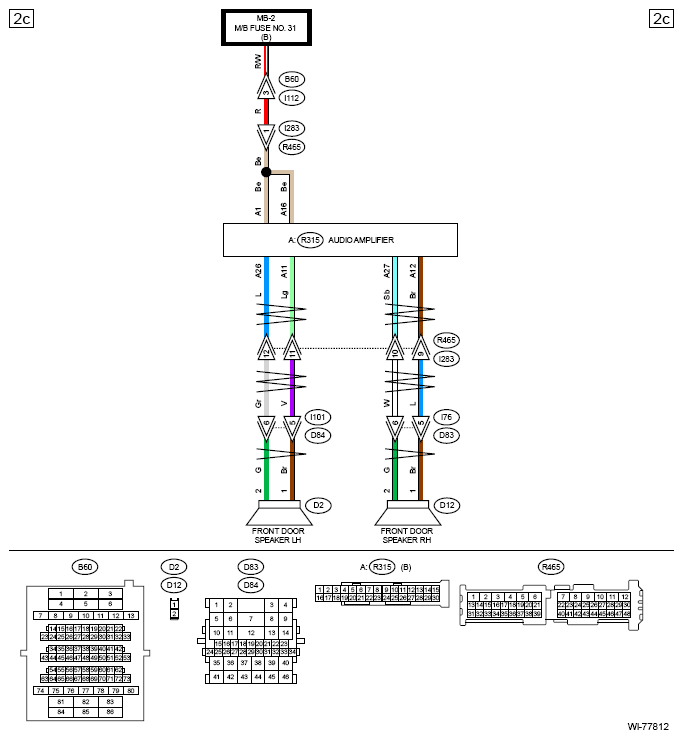

G13236017Courtesy of SUBARU OF AMERICA, INC.

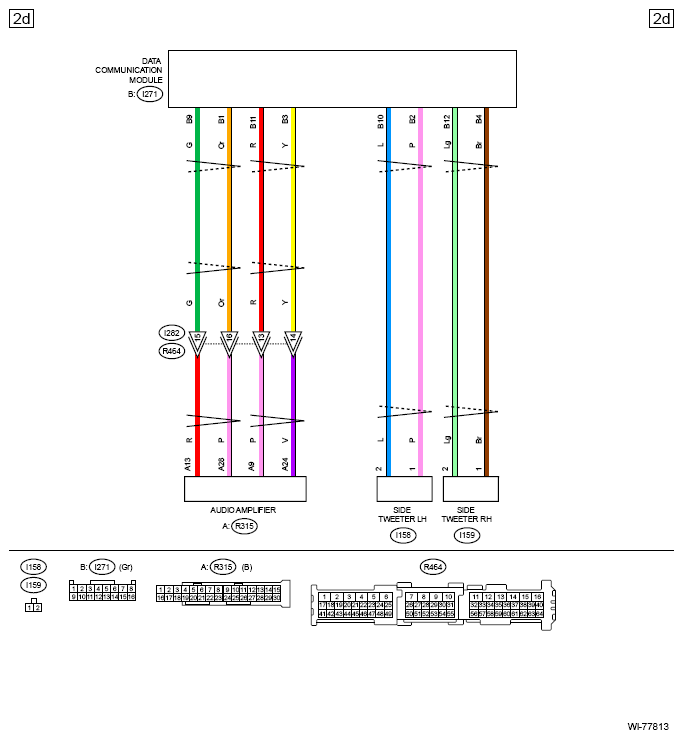

G13236018Courtesy of SUBARU OF AMERICA, INC.
G13236019Courtesy of SUBARU OF AMERICA, INC.

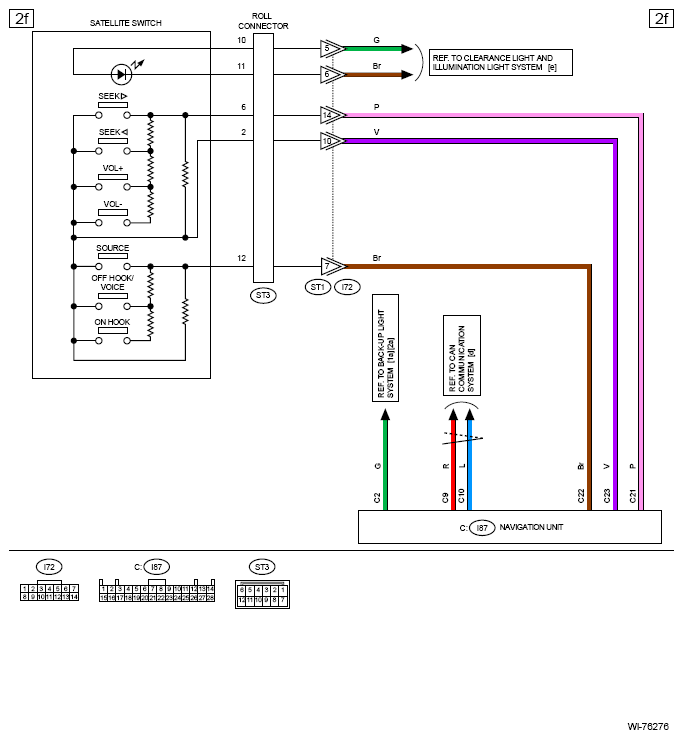

G13236020Courtesy of SUBARU OF AMERICA, INC.
G13607808Courtesy of SUBARU OF AMERICA, INC.
G13236022Courtesy of SUBARU OF AMERICA, INC.

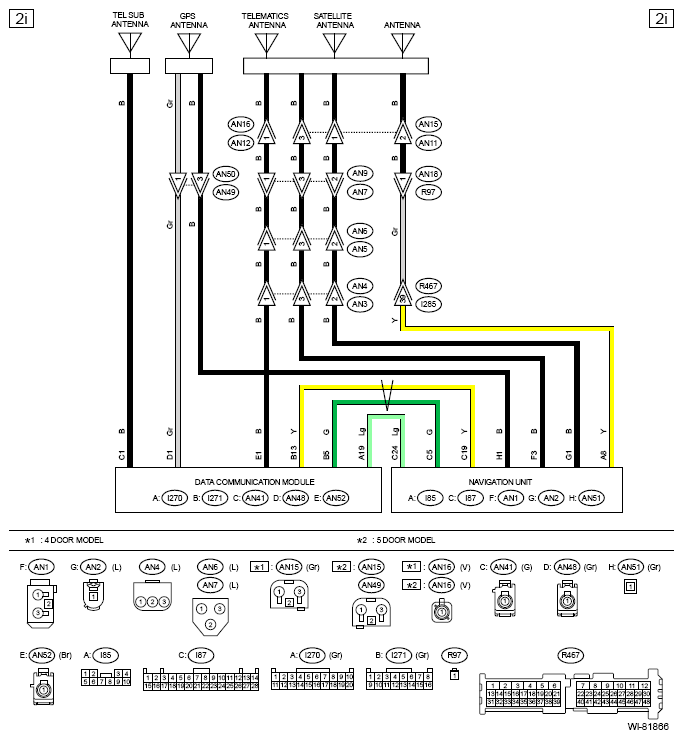

G13236023Courtesy of SUBARU OF AMERICA, INC.
