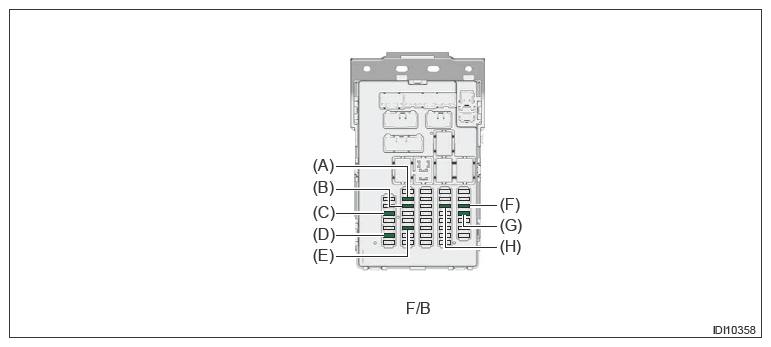

Relay And Fuse: Location
| Fuse & relay box (F/B) | Fuse 7.5 A (combination meter, MFD) | (A) |
| Fuse 10 A (warning box) | (B) | |
| Fuse 7.5 A (combination meter, MFD) | (C) | |
| Fuse 7.5 A (MFD) | (D) | |
| Fuse 10 A (MFD) | (E) | |
| Fuse 10 A (combination meter) | (F) | |
| Fuse 10 A (warning box) | (G) | |
| Fuse 7.5 A (combination switch) | (H) |
NOTE:
For other related fuses, refer to WIRING SYSTEM>POWER SUPPLY CIRCUIT
.
