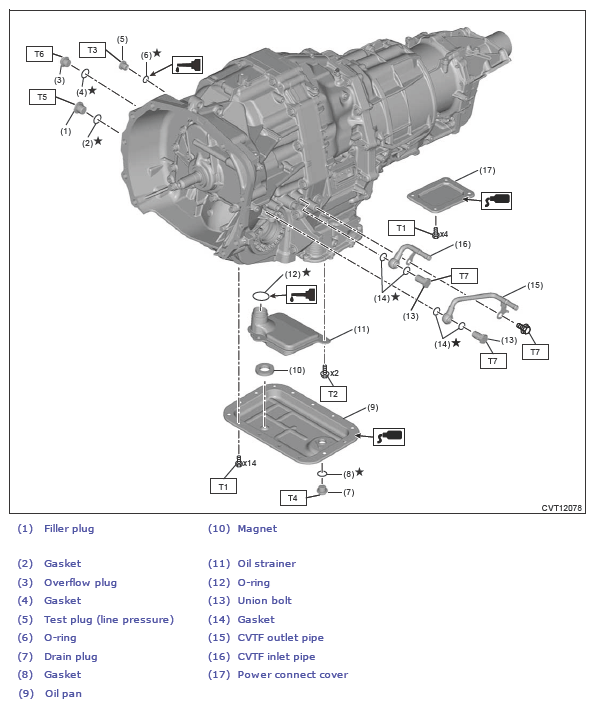

Components With Torque Specifications: Transmission
WARNING: This page is about a different variant/trim than selected.
Tightening torque: (kgf-m, ft-lb)
T1: 5 (0.5, 3.7)
T2: 9 (0.9, 6.6)
T3: 22 (2.2, 16.2)
T4: 31 (3.2, 22.9)
T5: 35 (3.6, 25.8)
T6: 50 (5.1, 36.9)
T7: Ref. to CONTINUOUSLY VARIABLE TRANSMISSION (TH2A)>CVTF COOLER PIPE AND HOSE>INSTALLATION>CVTF INLET PIPE AND CVTF OUTLET PIPE .
