Fuel Delivery Pipe
WARNING: This page is about a different variant/trim than selected.
- Release the fuel pressure. Refer to FUEL INJECTION (FUEL SYSTEMS) (H4DO (HEV))>FUEL>PROCEDURE>RELEASING OF FUEL PRESSURE .
- Disconnect the ground terminal from battery. Refer to REPAIR CONTENTS>REPAIR CONTENTS>NOTE>BATTERY .

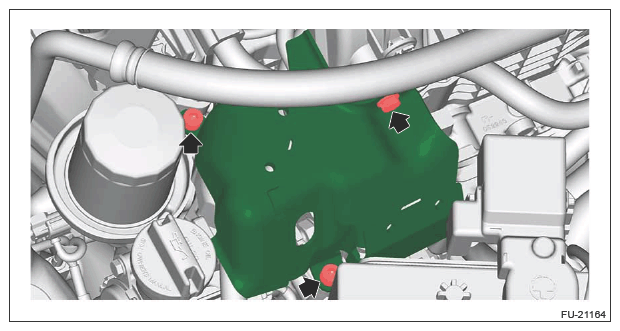

- Remove the fuel pipe protector No. 1.

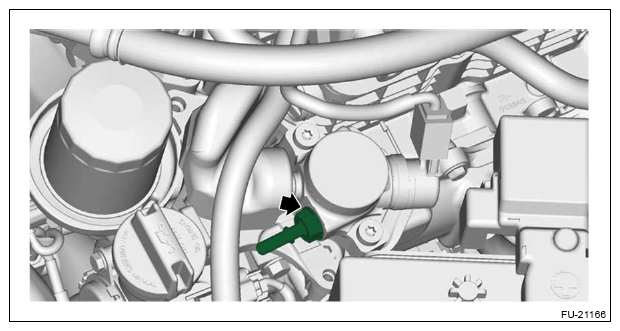

- Disconnect the fuel delivery pipe A. Refer to FUEL INJECTION (FUEL SYSTEMS) (H4DO (HEV))>FUEL DELIVERY AND EVAPORATION LINES>REMOVAL>QUICK CONNECTOR DISCONNECTION (TYPE C) .

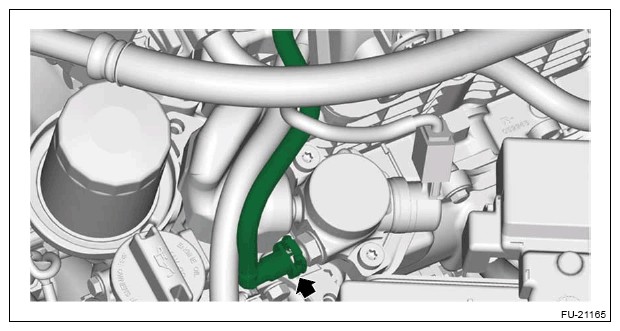

- Remove the fuel delivery pipe B.
