With Telematics

WARNING: This page is about a different car, the 2020 Subaru Impreza. However, it is still accessible from the selected car via links, so may be relevant.

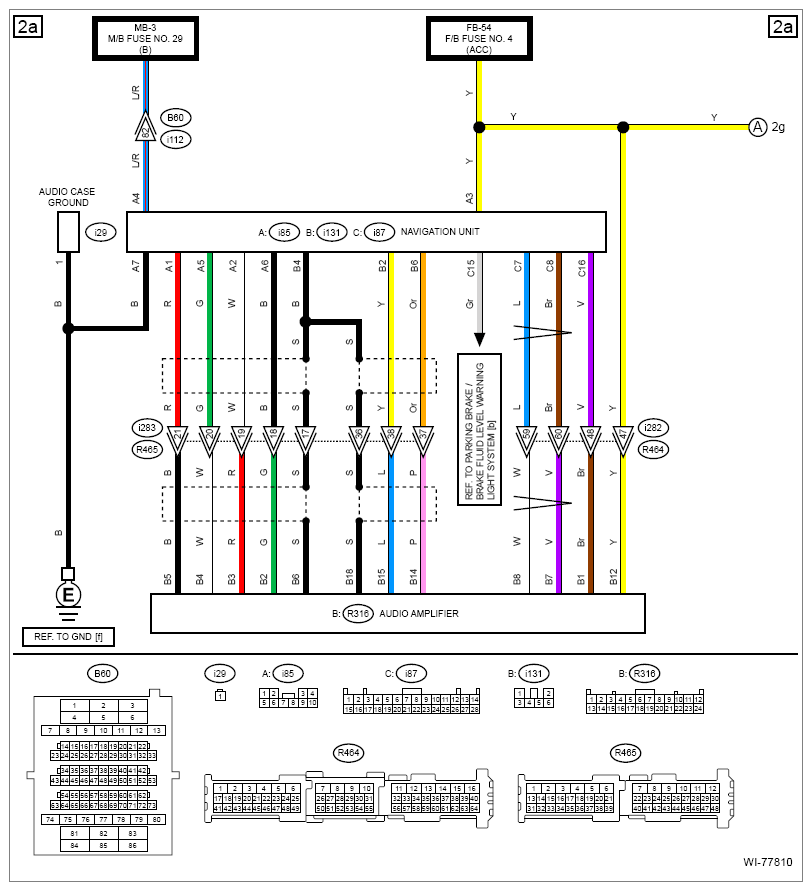

G13607802Courtesy of SUBARU OF AMERICA, INC.

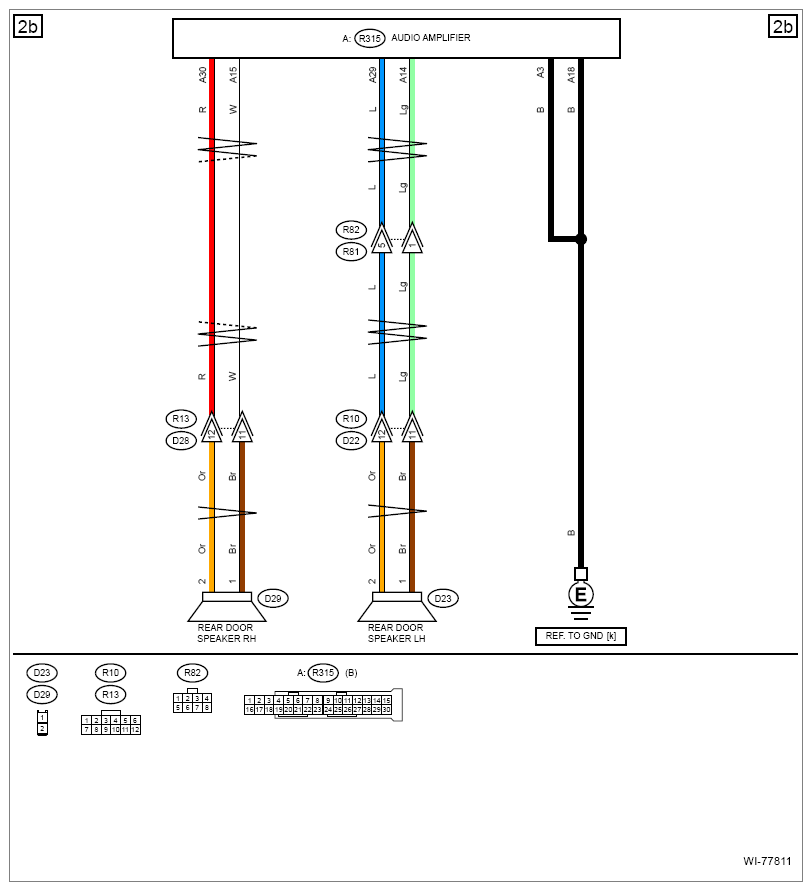

G13607803Courtesy of SUBARU OF AMERICA, INC.

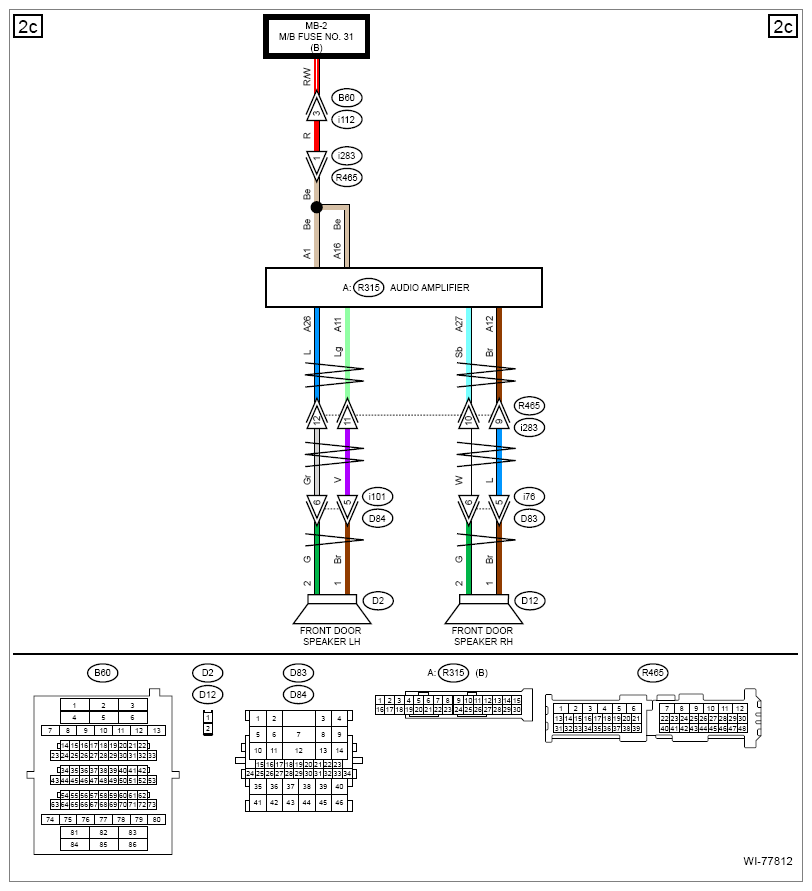

G13607804Courtesy of SUBARU OF AMERICA, INC.

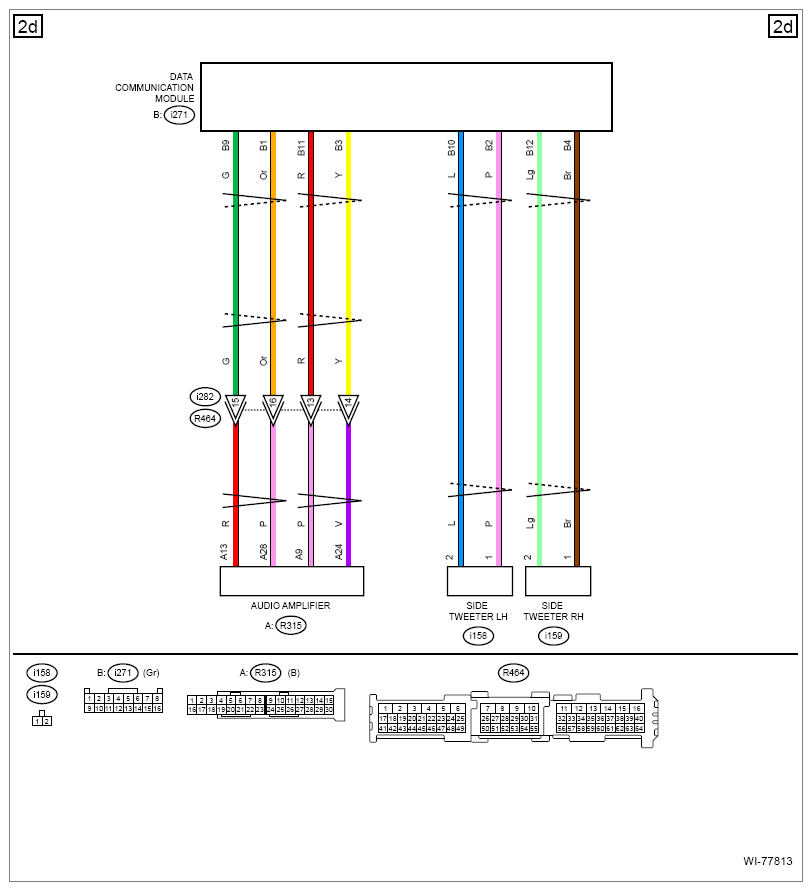

G13607805Courtesy of SUBARU OF AMERICA, INC.

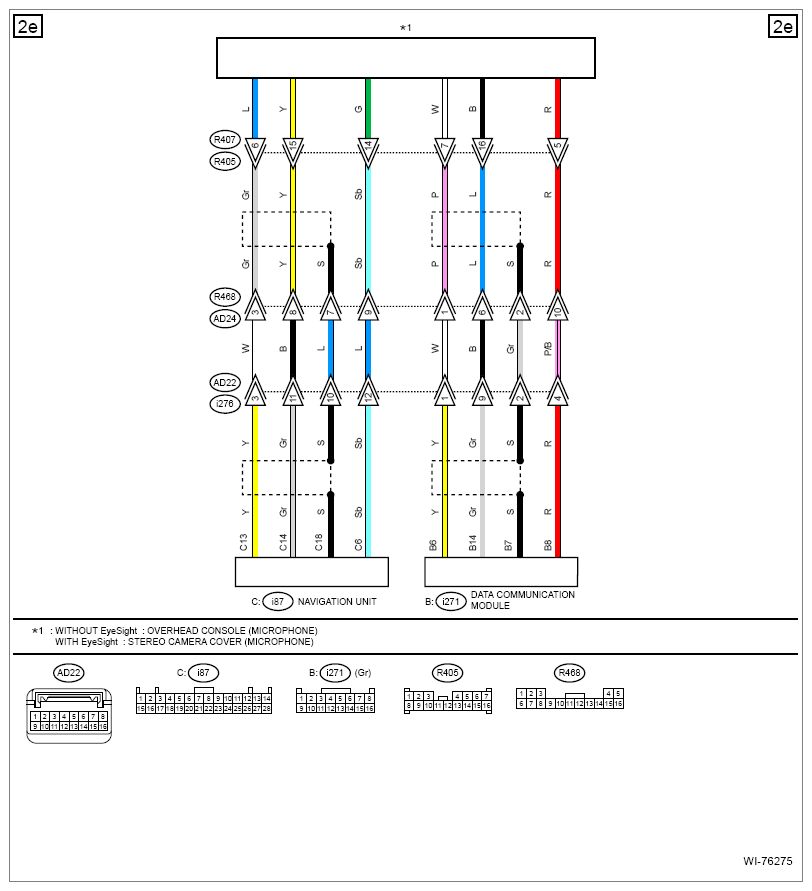

G13607806Courtesy of SUBARU OF AMERICA, INC.

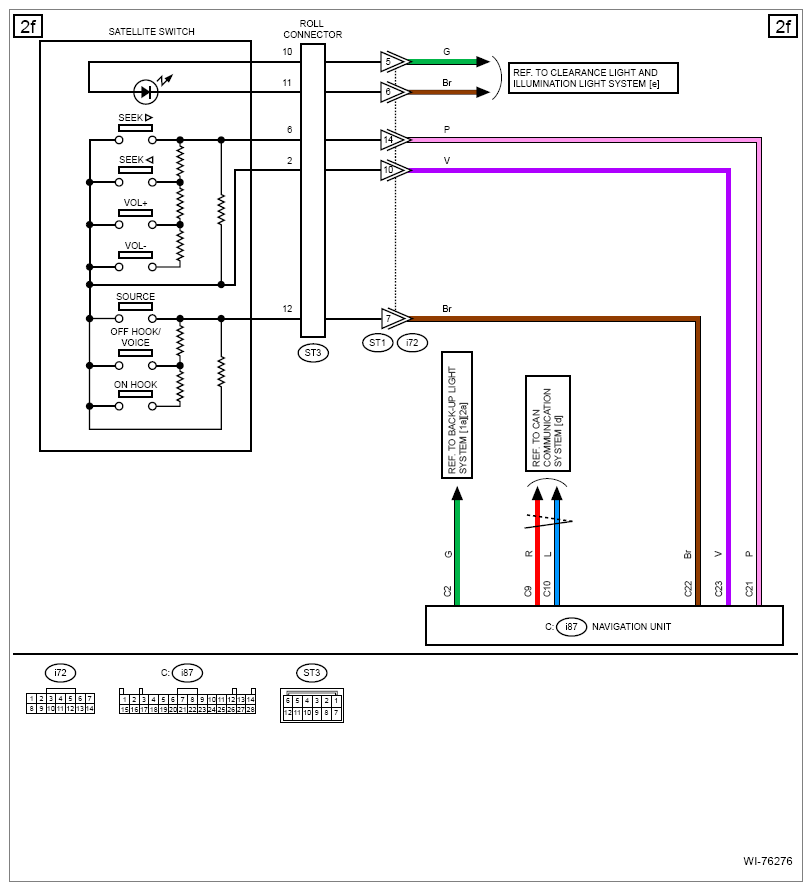

G13607807Courtesy of SUBARU OF AMERICA, INC.

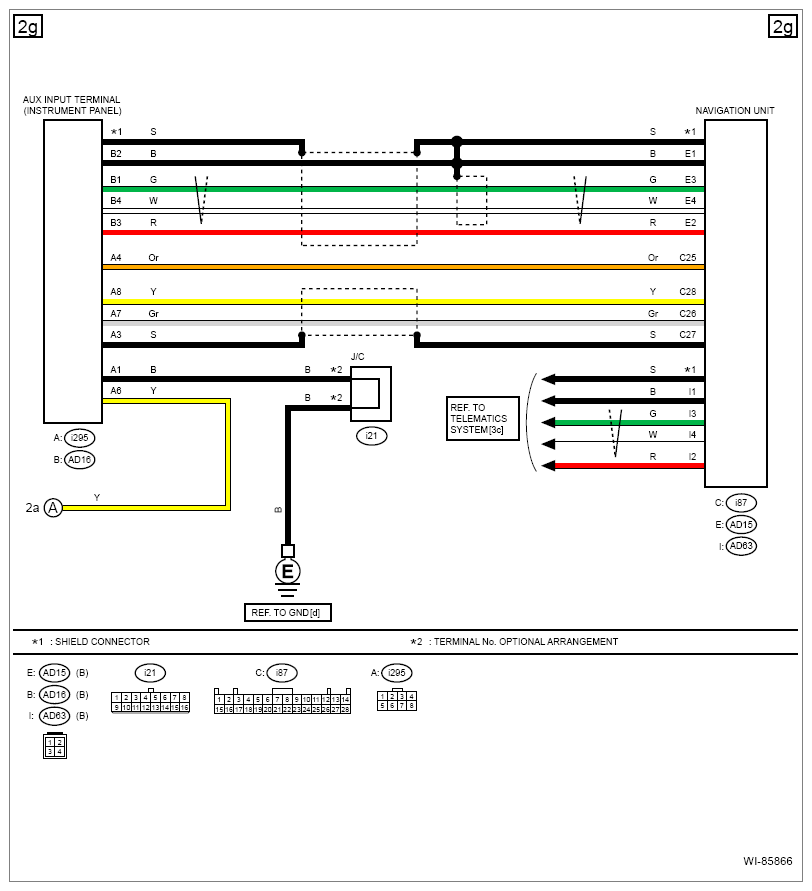

G13607808Courtesy of SUBARU OF AMERICA, INC.

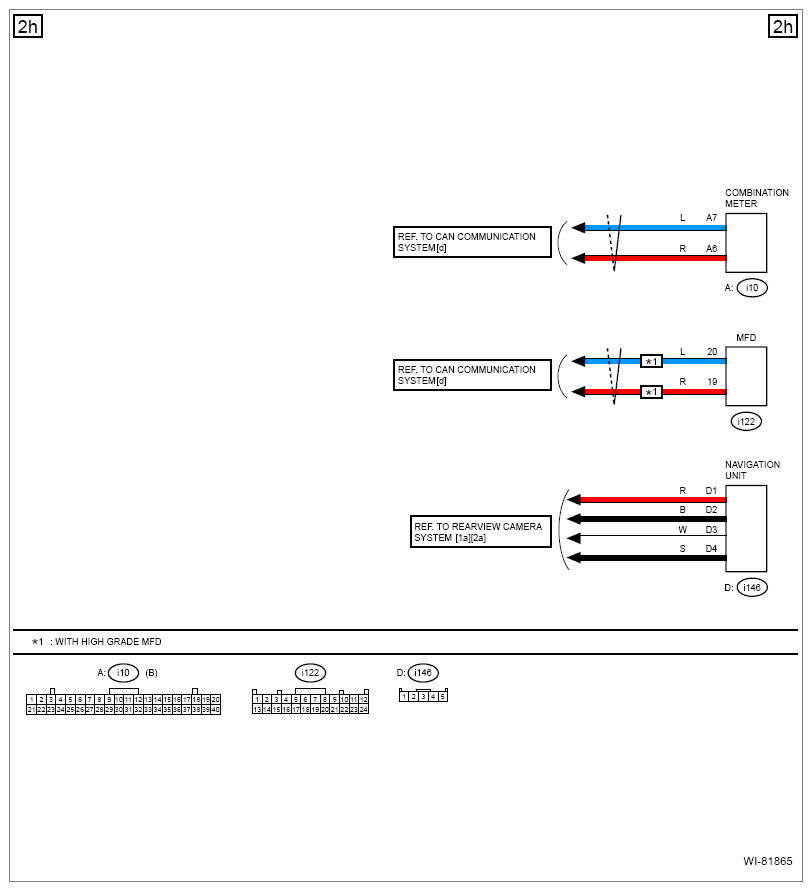

G13607809Courtesy of SUBARU OF AMERICA, INC.

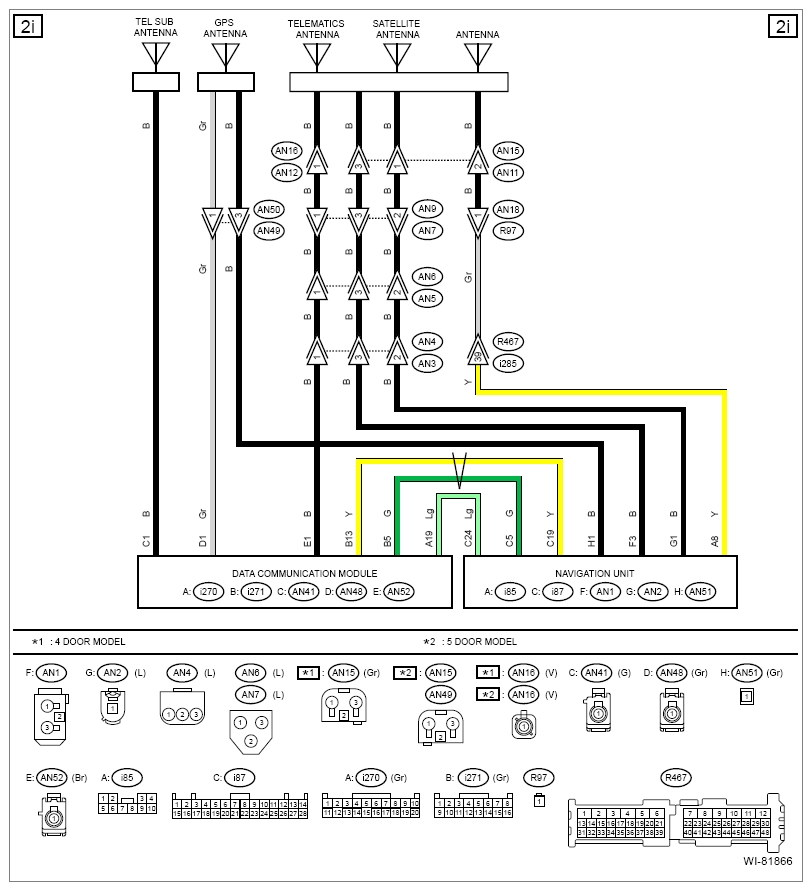

G13607810Courtesy of SUBARU OF AMERICA, INC.
