Without Push Button Start

WARNING: This page is about a different car, the 2020 Subaru Impreza. However, it is still accessible from the selected car via links, so may be relevant.

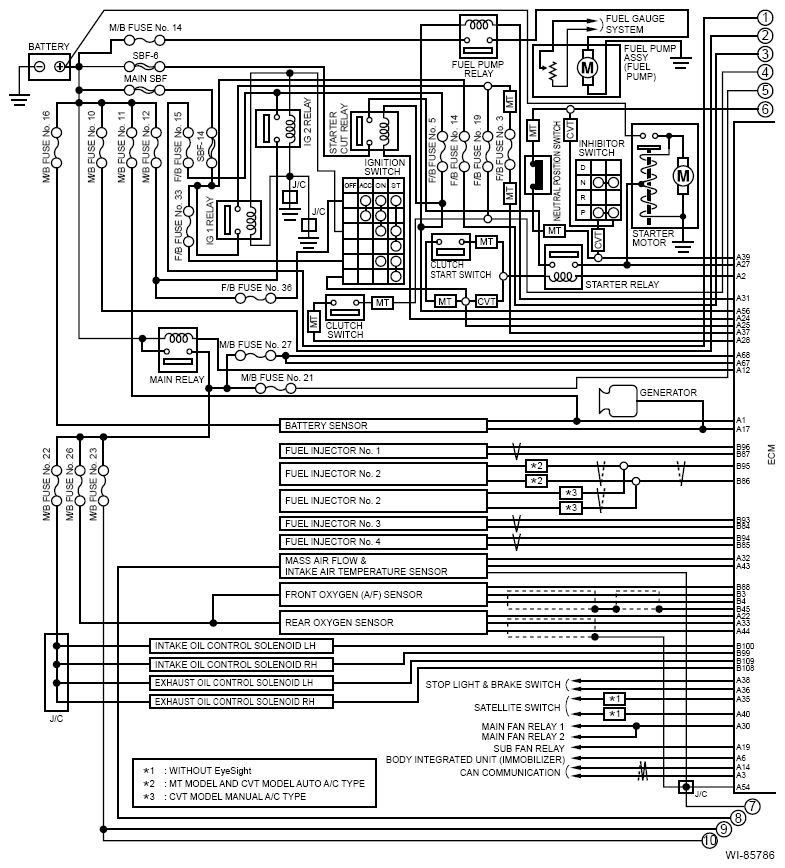

G13607711Courtesy of SUBARU OF AMERICA, INC.

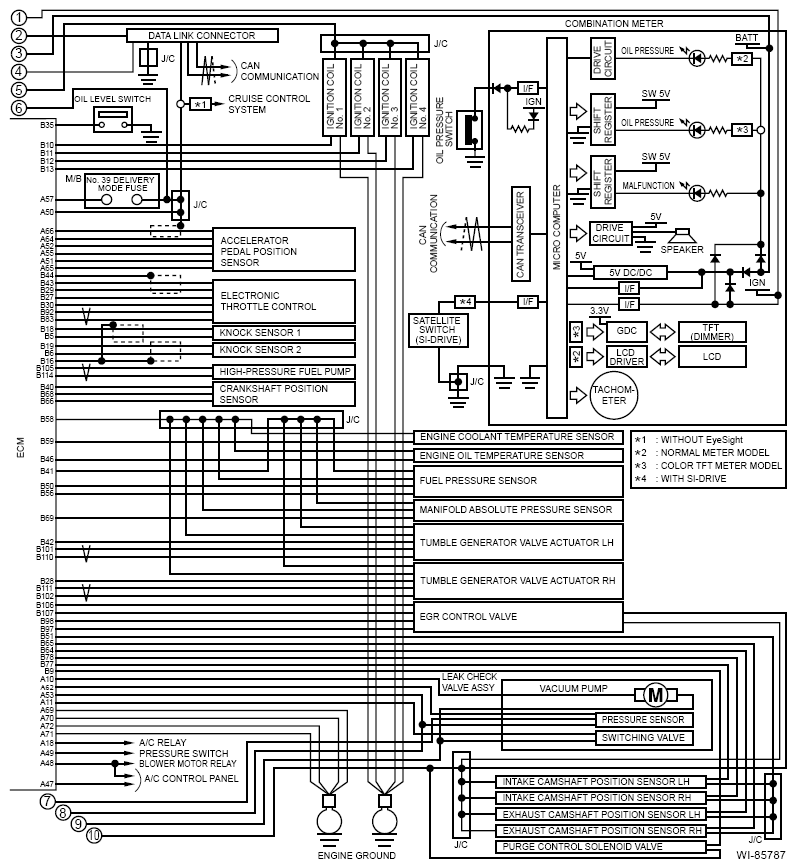

G13607712Courtesy of SUBARU OF AMERICA, INC.

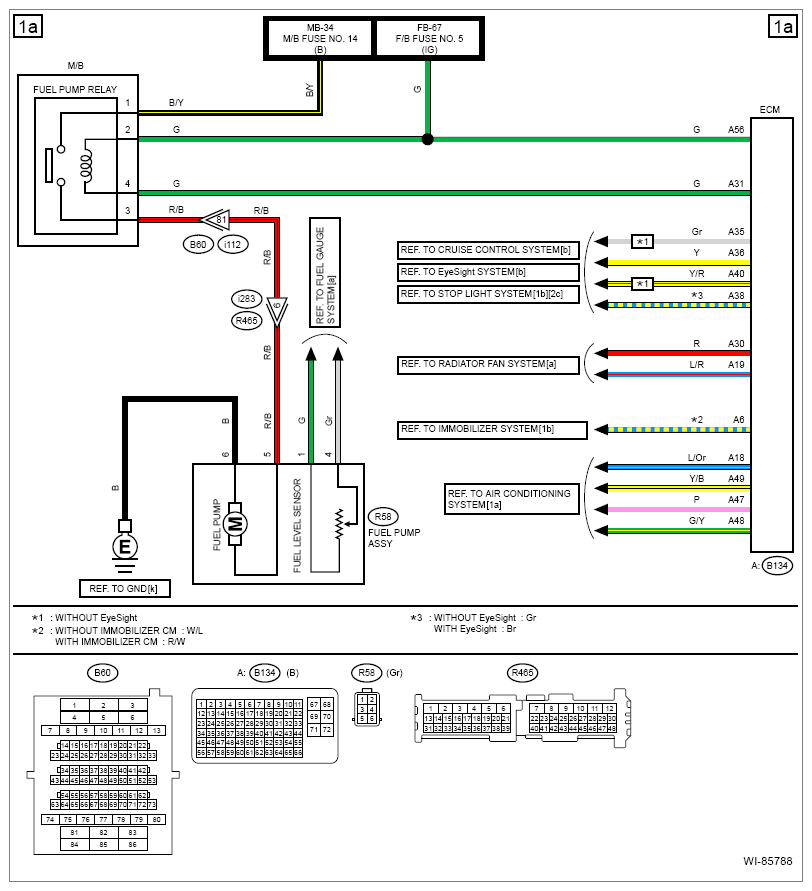

G13607713Courtesy of SUBARU OF AMERICA, INC.

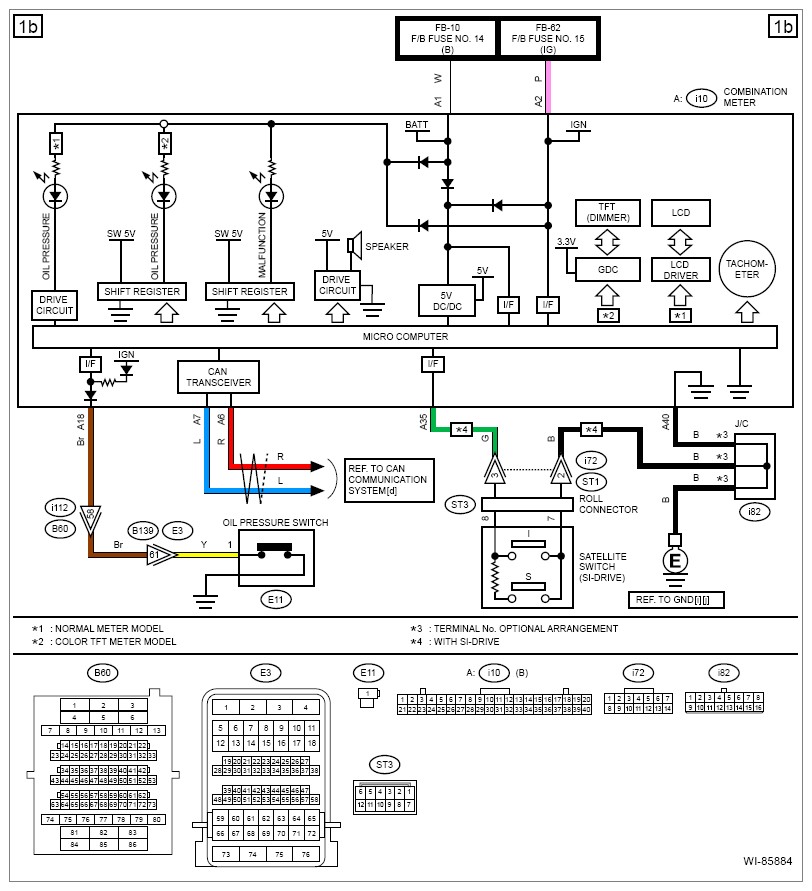

G13607714Courtesy of SUBARU OF AMERICA, INC.

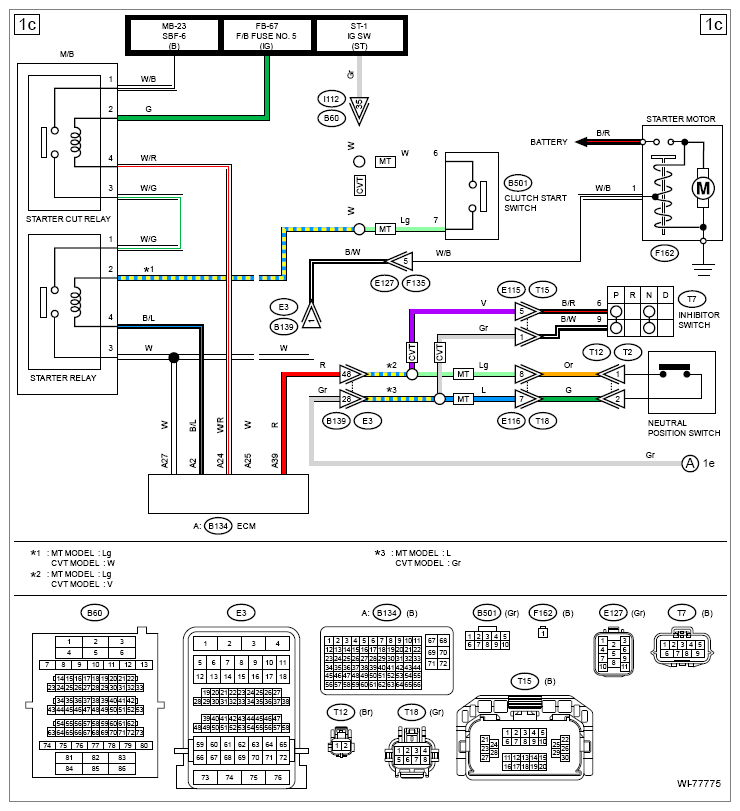

G13235930Courtesy of SUBARU OF AMERICA, INC.

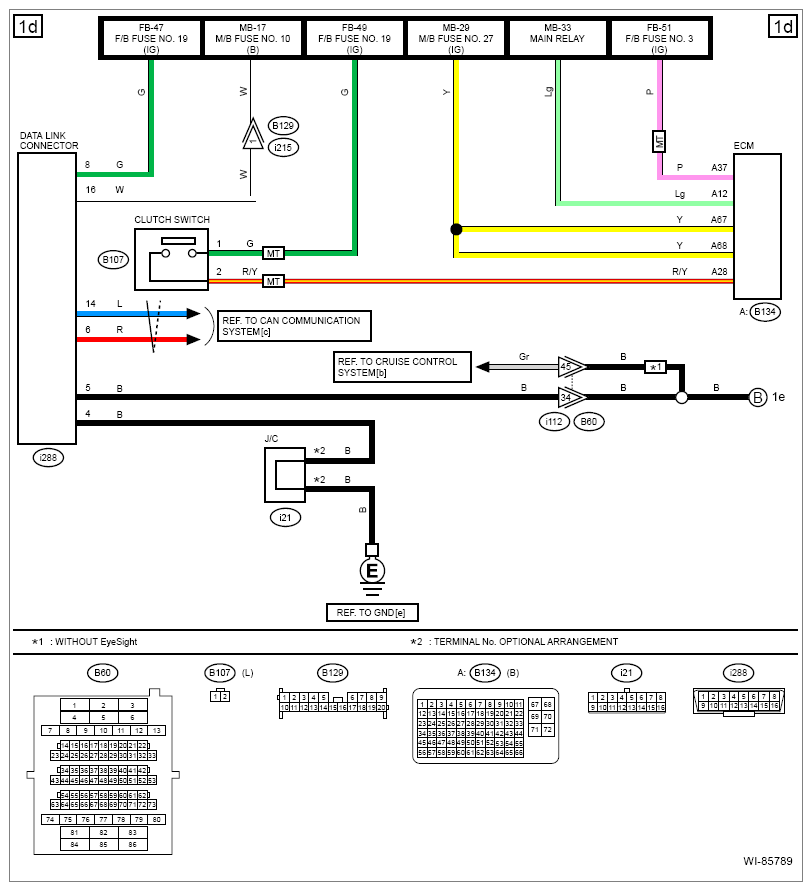

G13607716Courtesy of SUBARU OF AMERICA, INC.

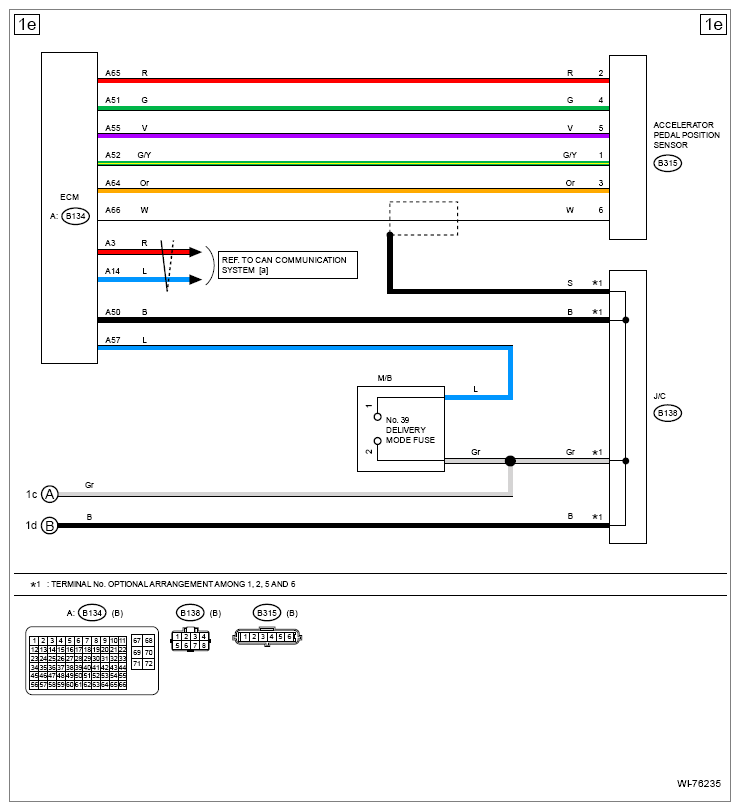

G13235932Courtesy of SUBARU OF AMERICA, INC.

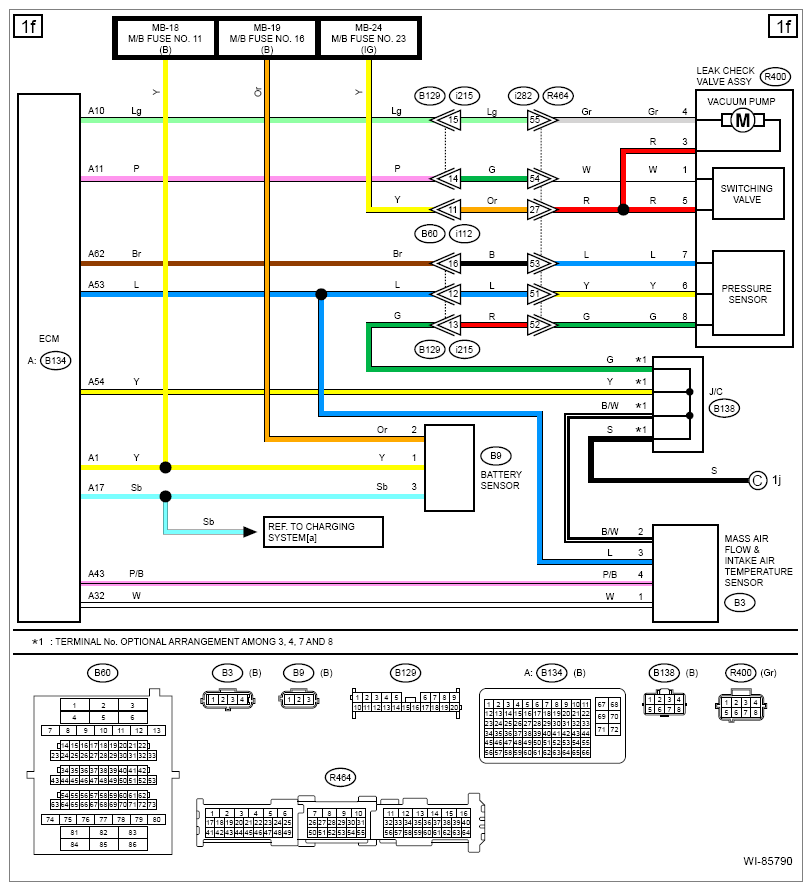

G13607718Courtesy of SUBARU OF AMERICA, INC.

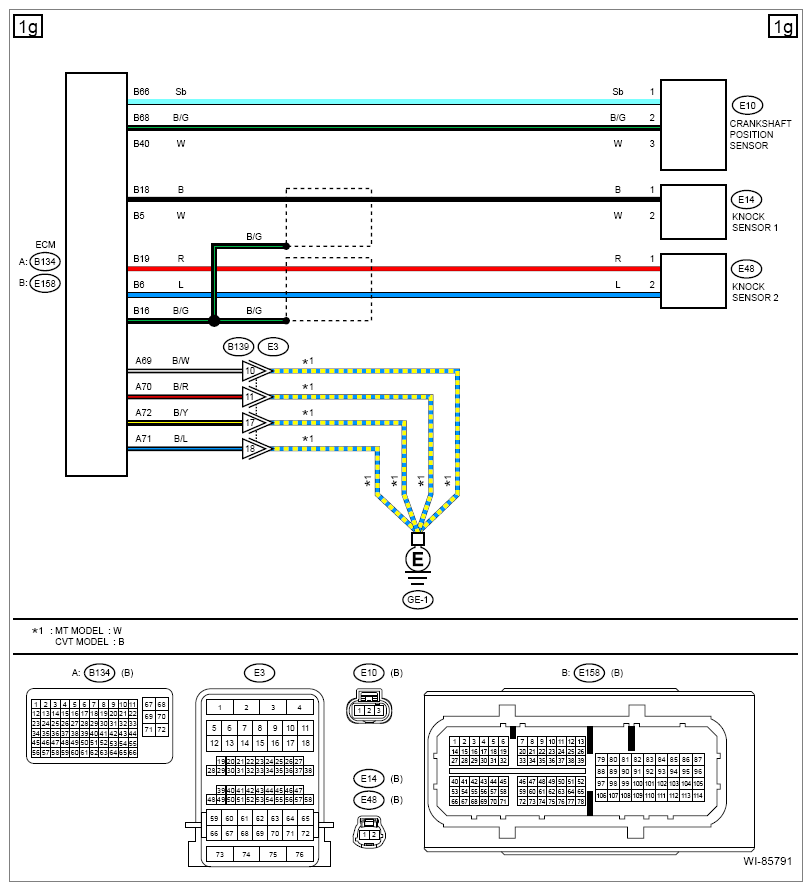

G13607719Courtesy of SUBARU OF AMERICA, INC.

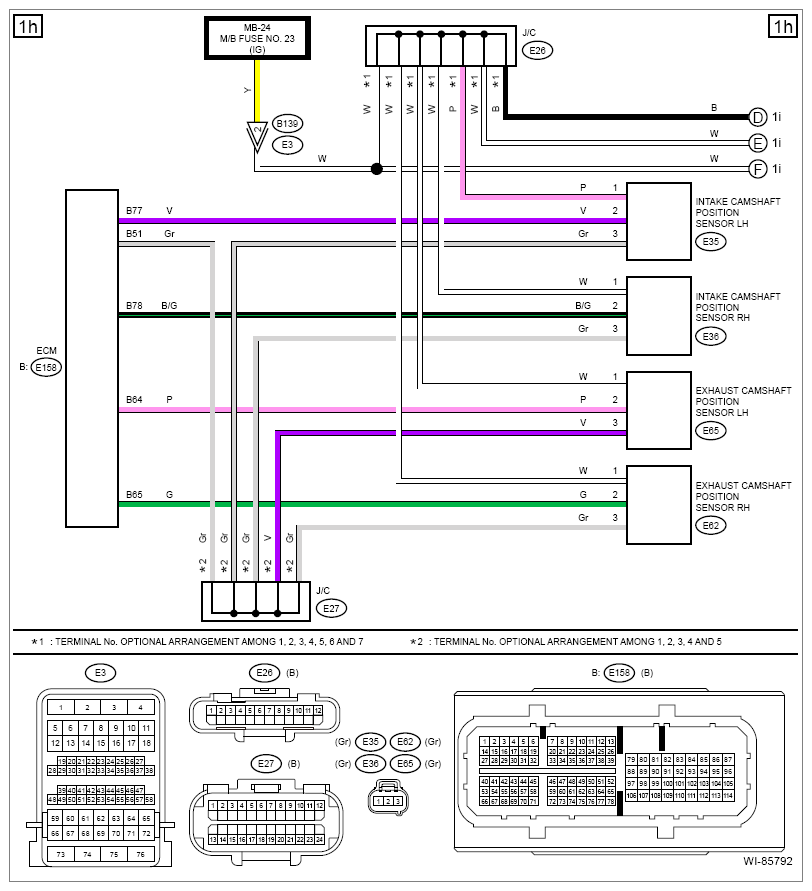

G13607720Courtesy of SUBARU OF AMERICA, INC.

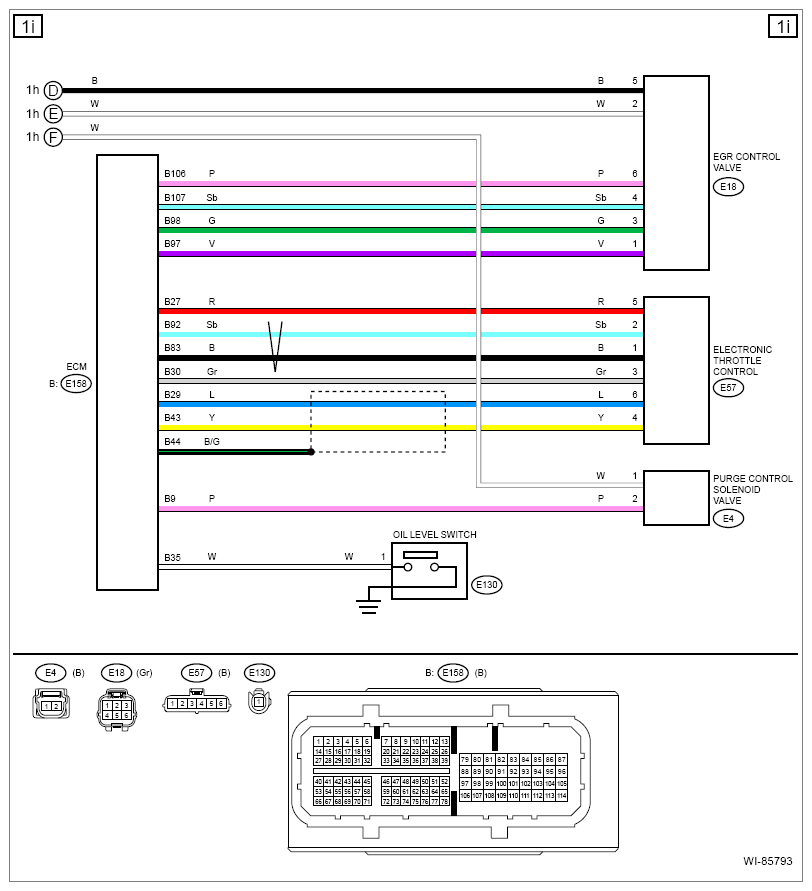

G13607721Courtesy of SUBARU OF AMERICA, INC.

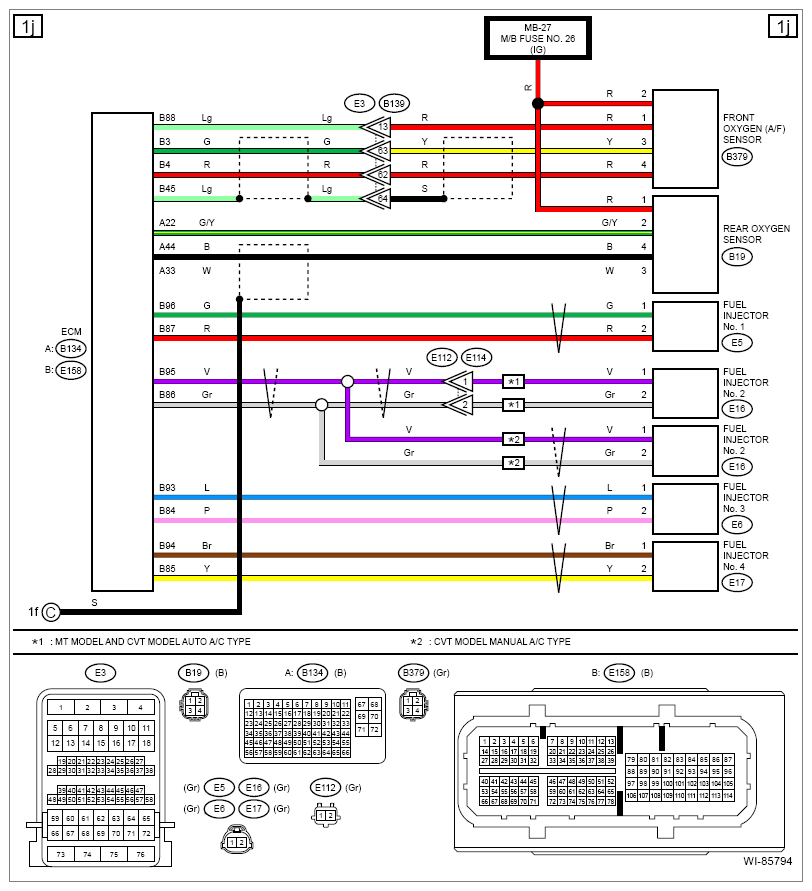

G13607722Courtesy of SUBARU OF AMERICA, INC.

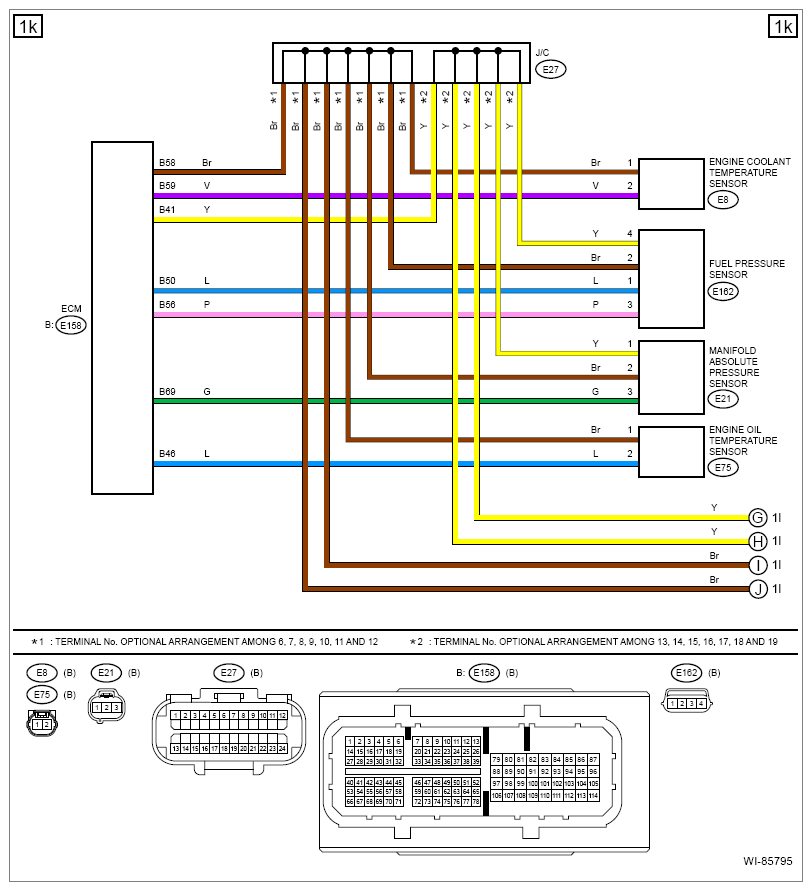

G13607723Courtesy of SUBARU OF AMERICA, INC.

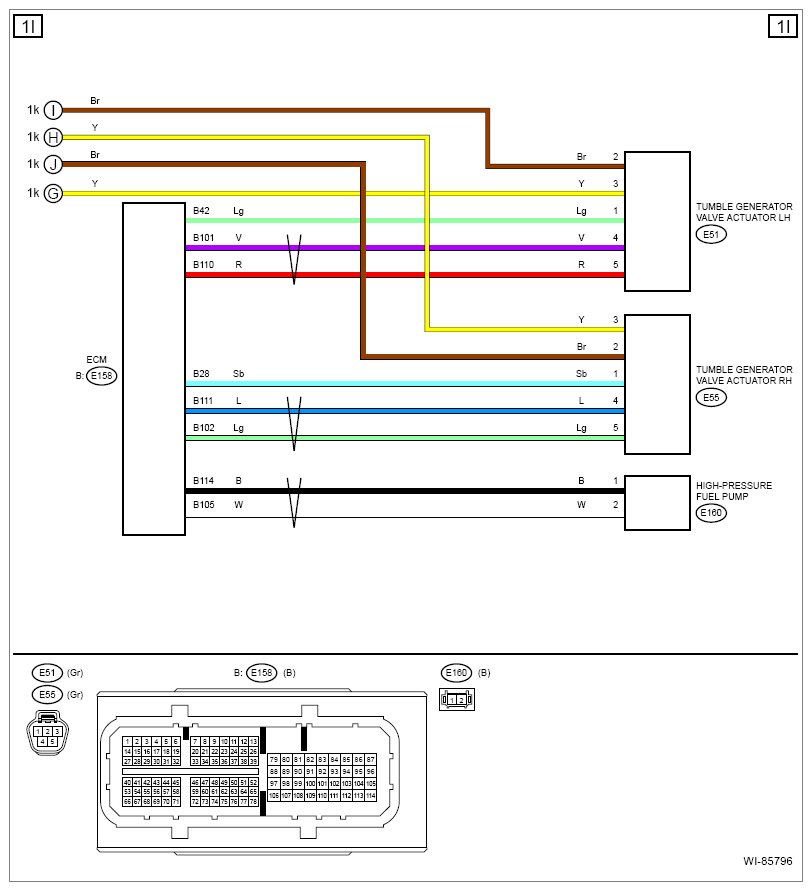

G13607724Courtesy of SUBARU OF AMERICA, INC.

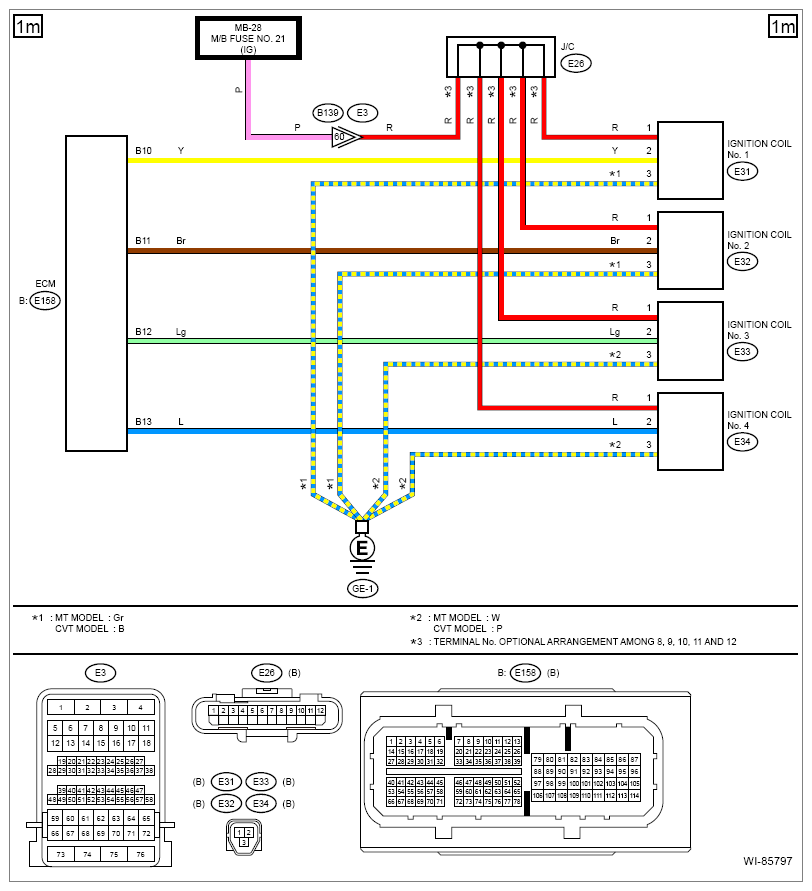

G13607725Courtesy of SUBARU OF AMERICA, INC.

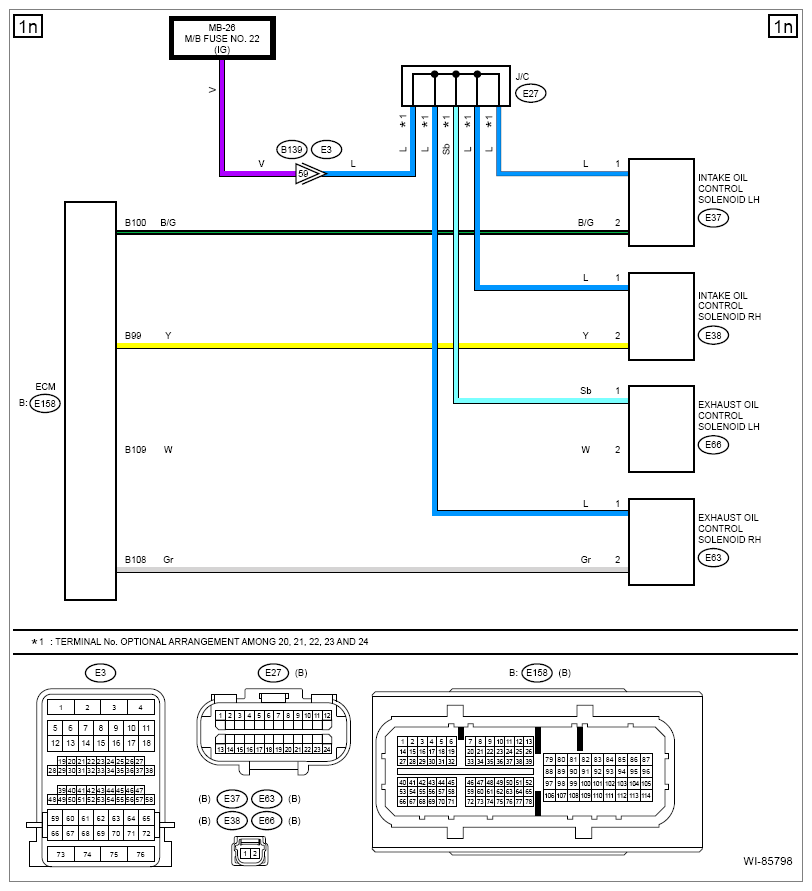

G13607726Courtesy of SUBARU OF AMERICA, INC.
