With Push Button Start

WARNING: This page is about a different car, the 2020 Subaru Impreza. However, it is still accessible from the selected car via links, so may be relevant.

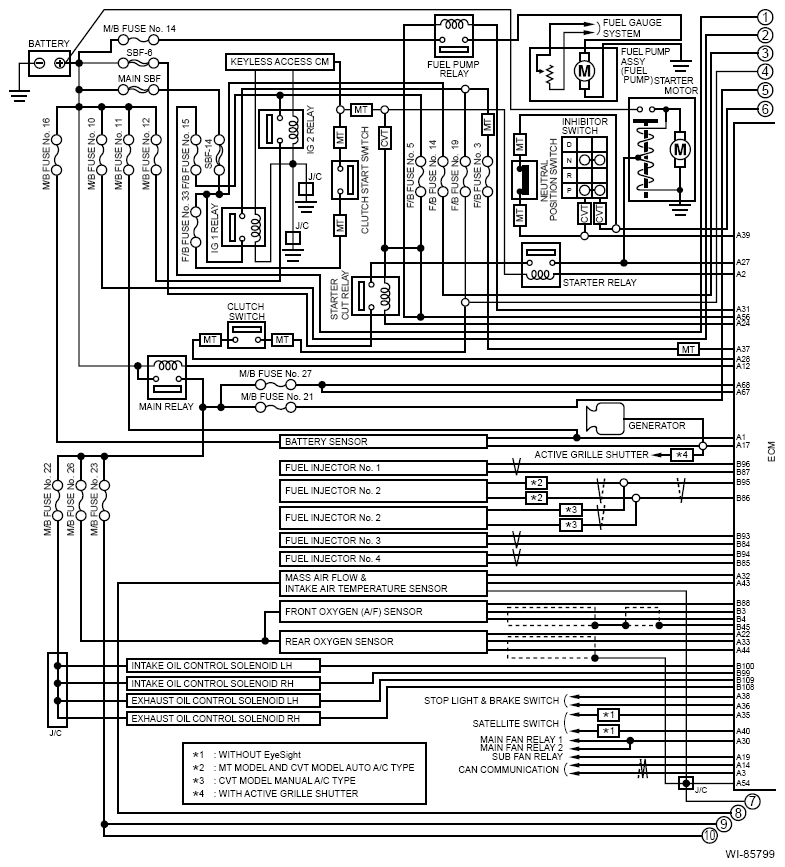

G13607727Courtesy of SUBARU OF AMERICA, INC.

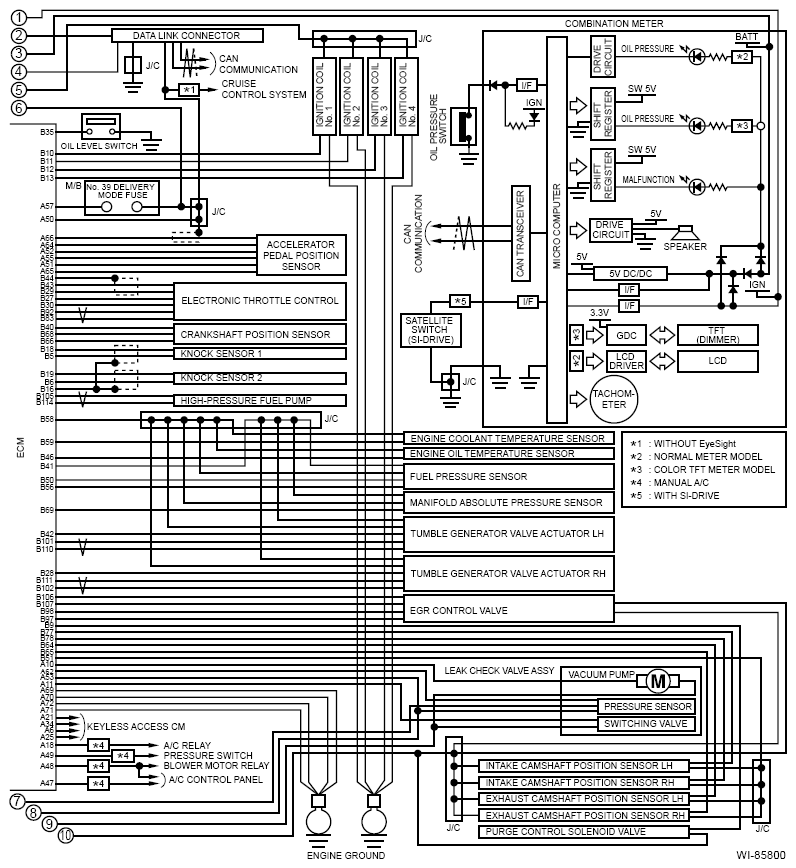

G13607728Courtesy of SUBARU OF AMERICA, INC.

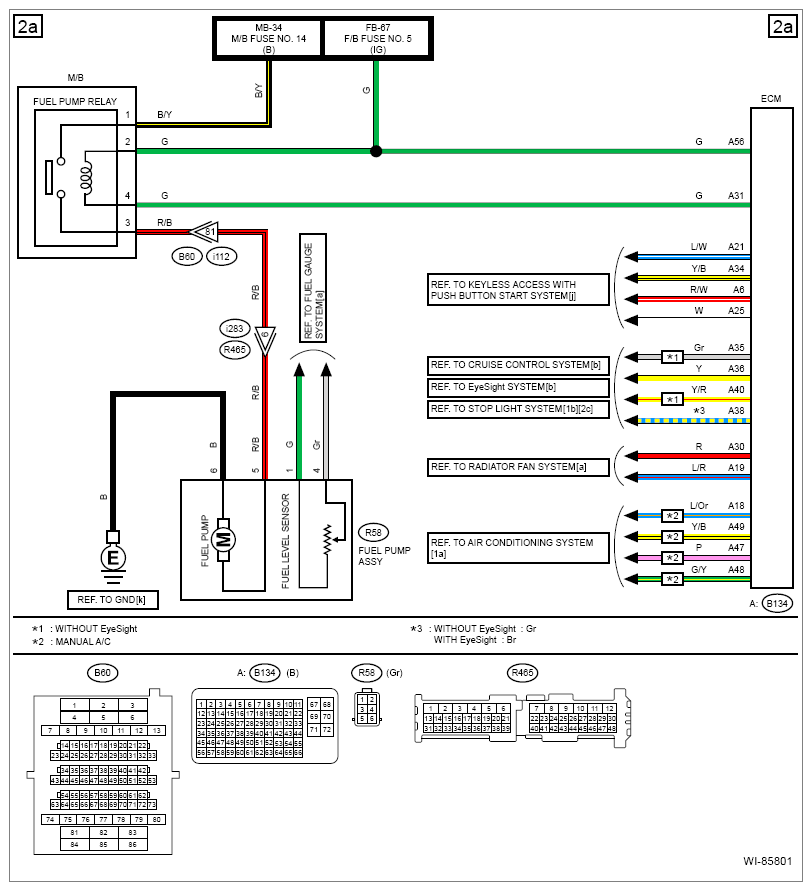

G13607729Courtesy of SUBARU OF AMERICA, INC.

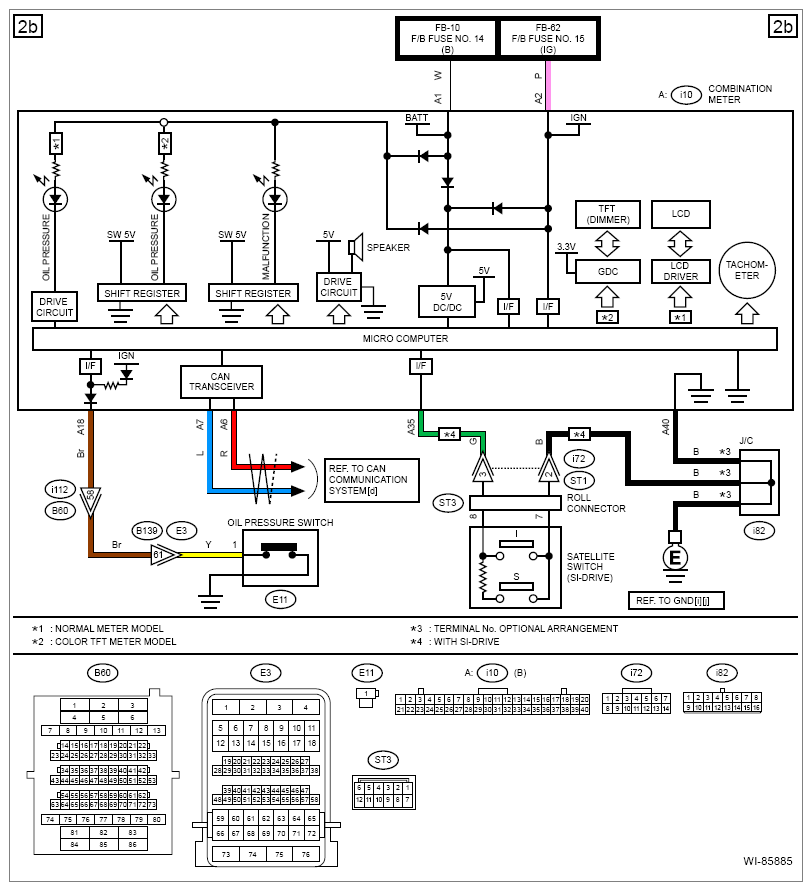

G13607730Courtesy of SUBARU OF AMERICA, INC.

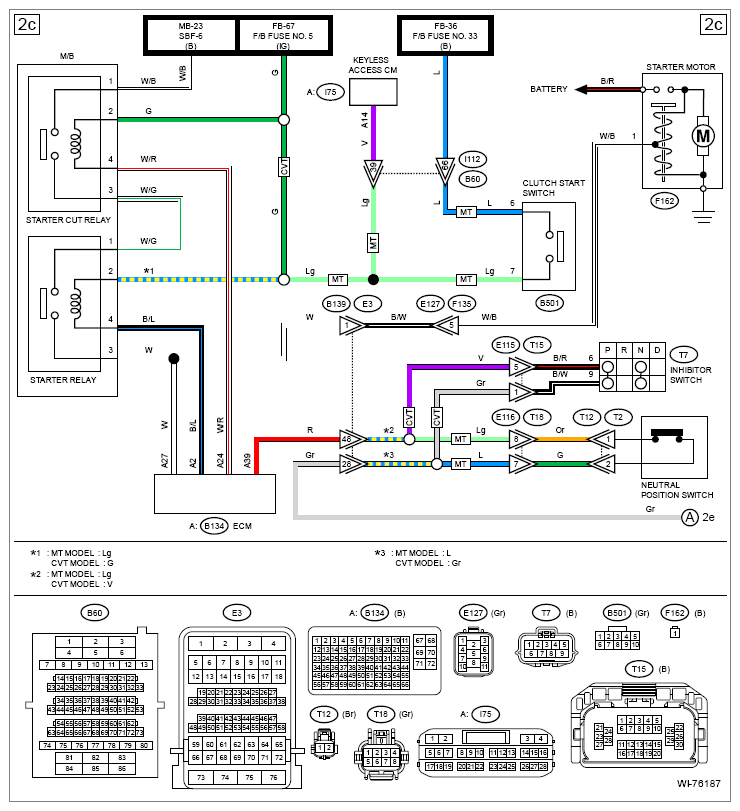

G13235946Courtesy of SUBARU OF AMERICA, INC.

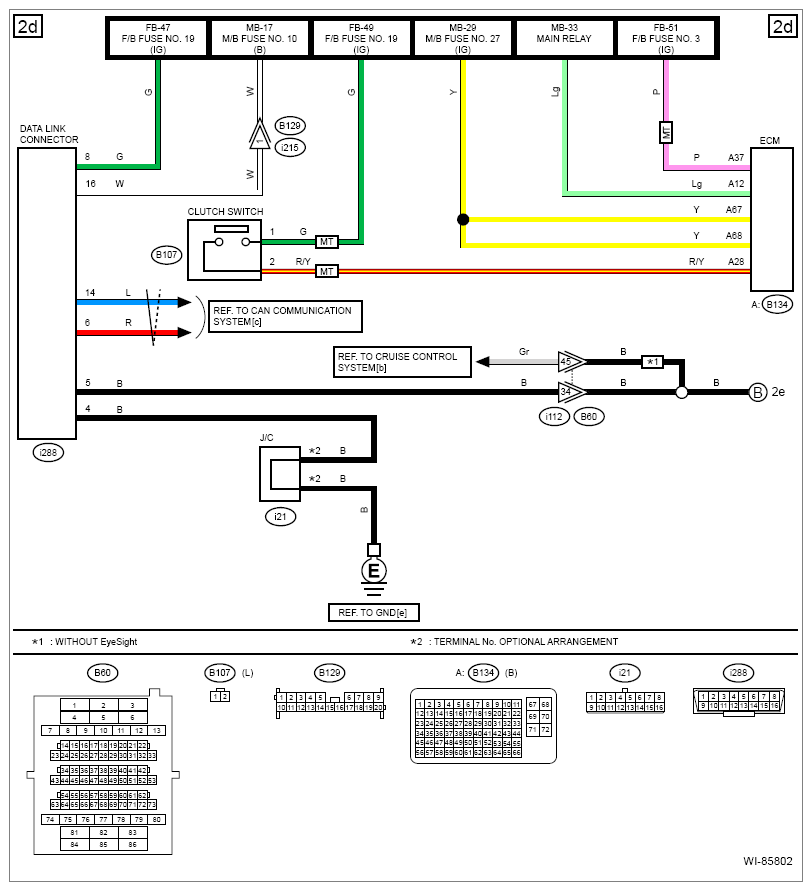

G13607732Courtesy of SUBARU OF AMERICA, INC.

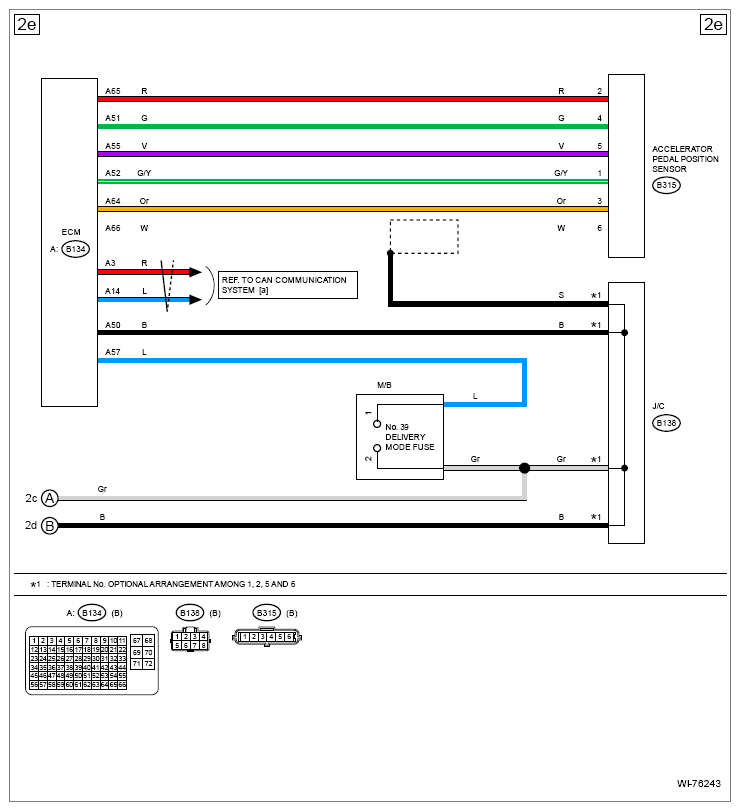

G13235948Courtesy of SUBARU OF AMERICA, INC.

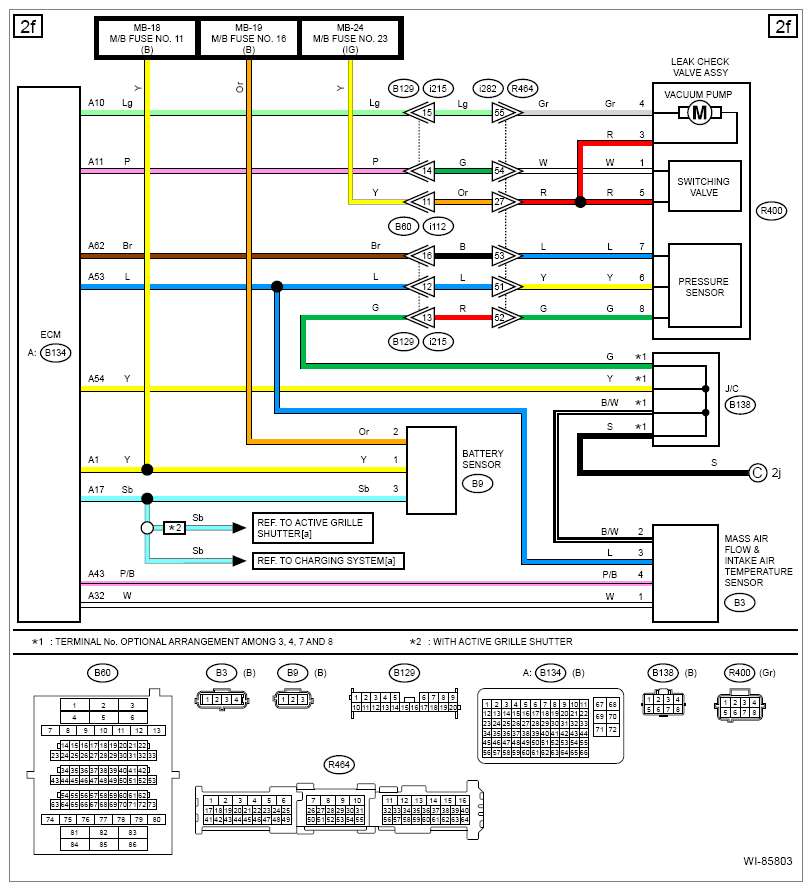

G13607734Courtesy of SUBARU OF AMERICA, INC.

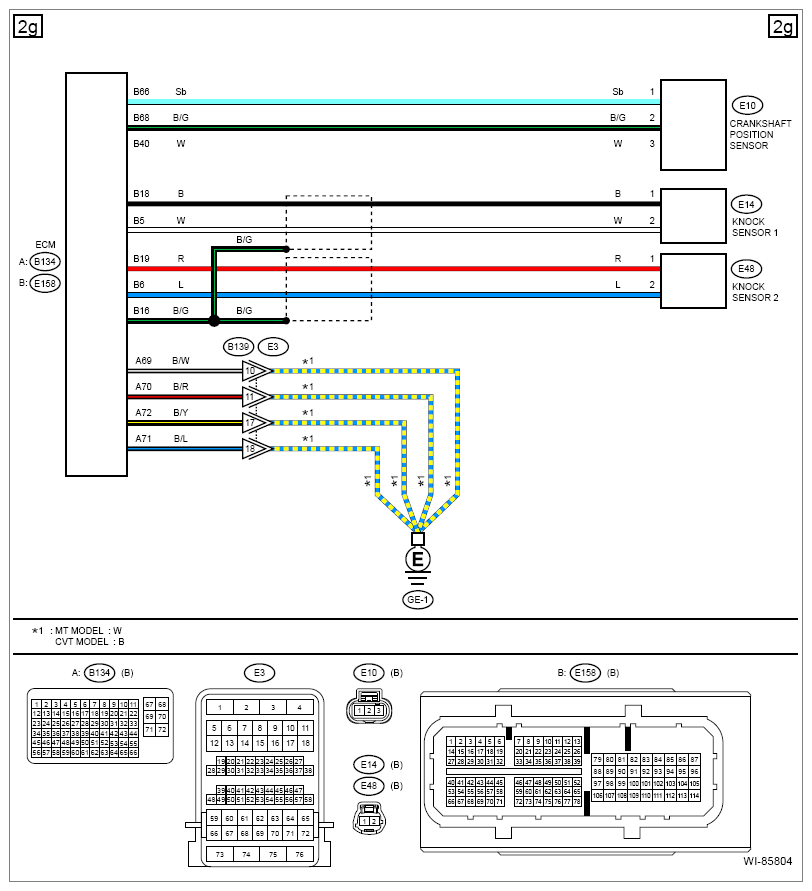

G13607735Courtesy of SUBARU OF AMERICA, INC.

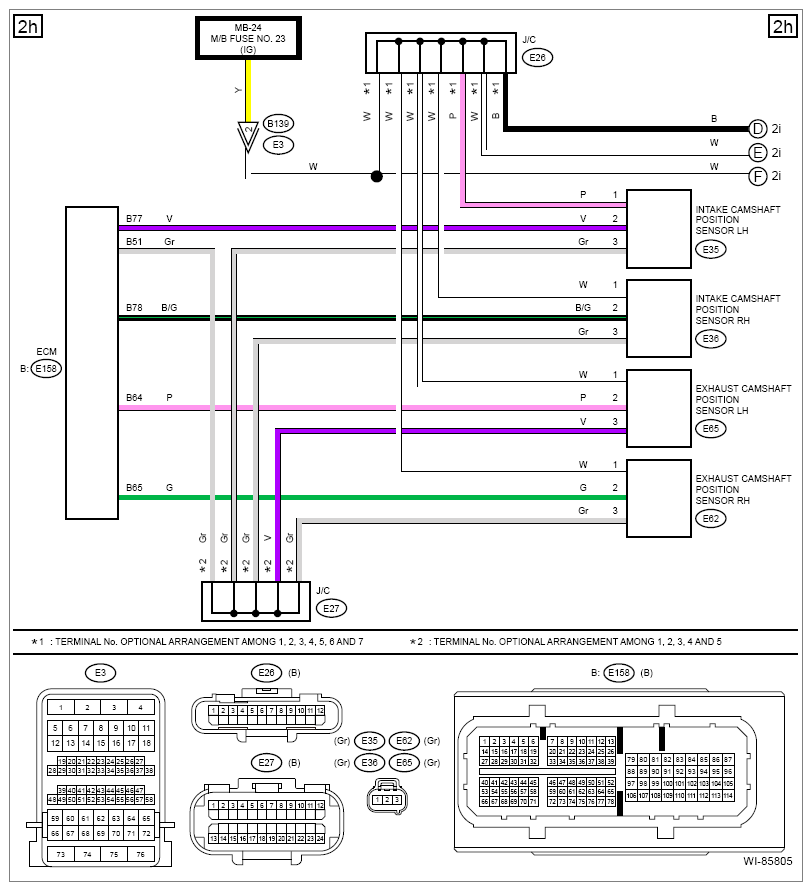

G13607736Courtesy of SUBARU OF AMERICA, INC.

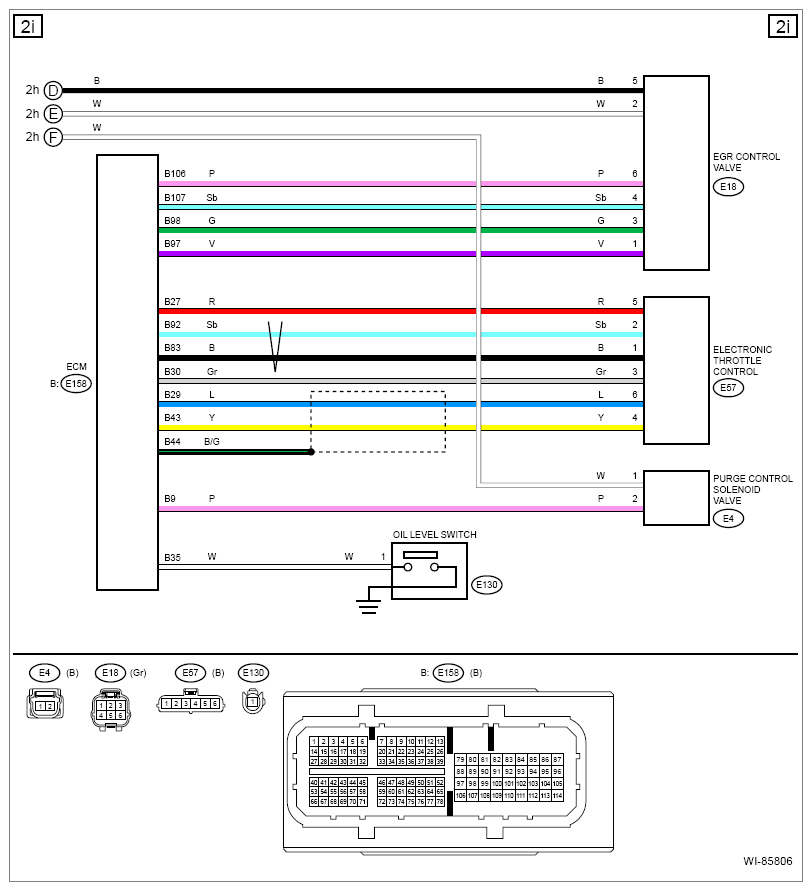

G13607737Courtesy of SUBARU OF AMERICA, INC.

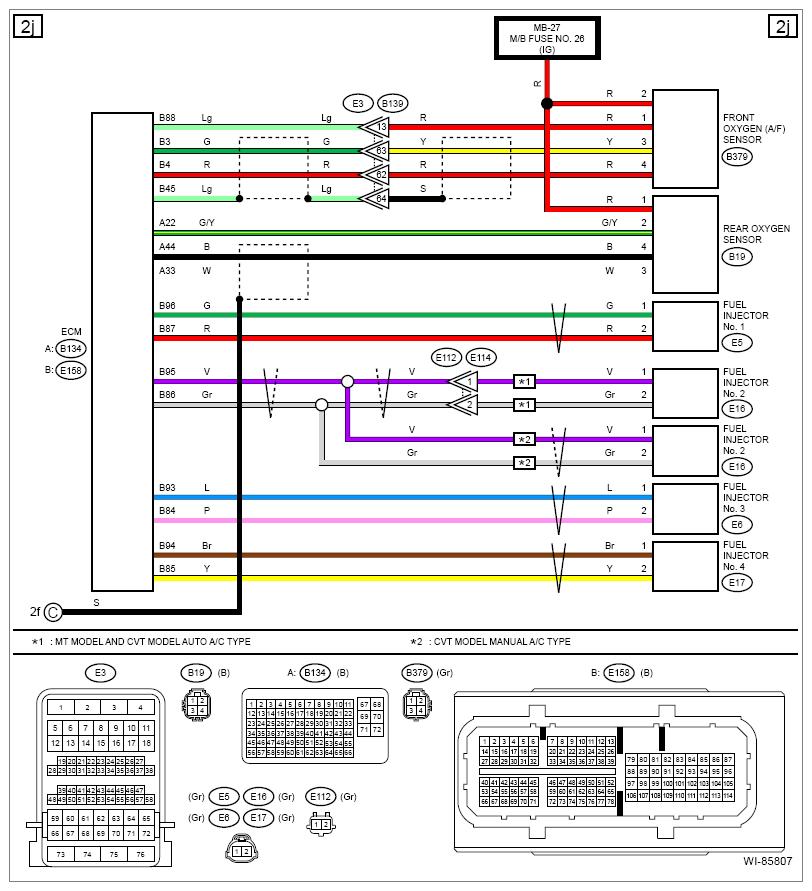

G13607738Courtesy of SUBARU OF AMERICA, INC.

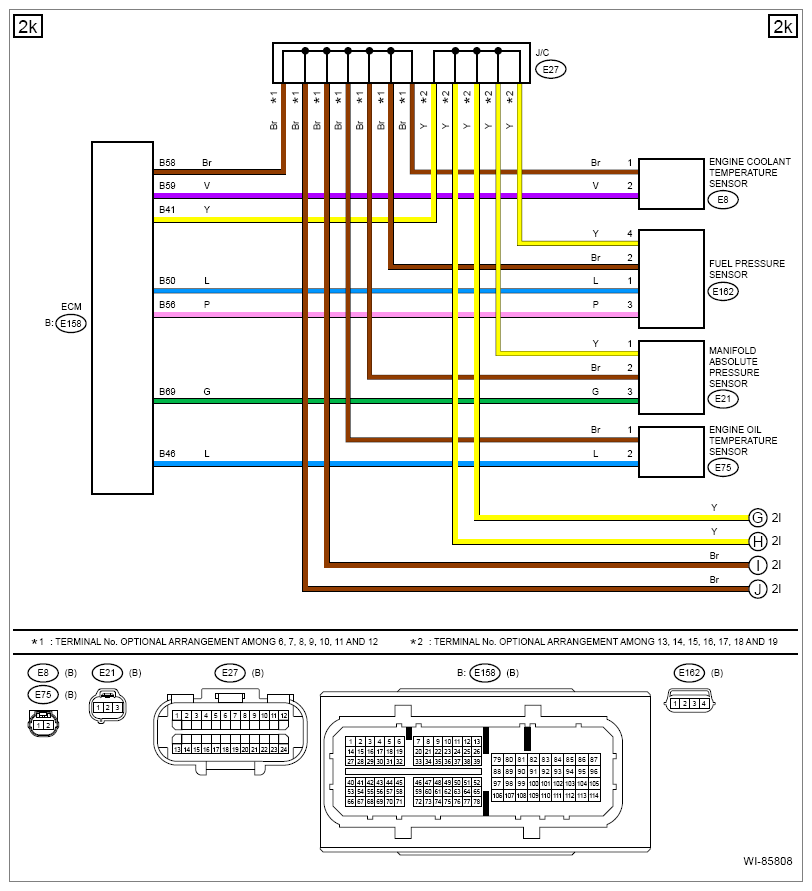

G13607739Courtesy of SUBARU OF AMERICA, INC.

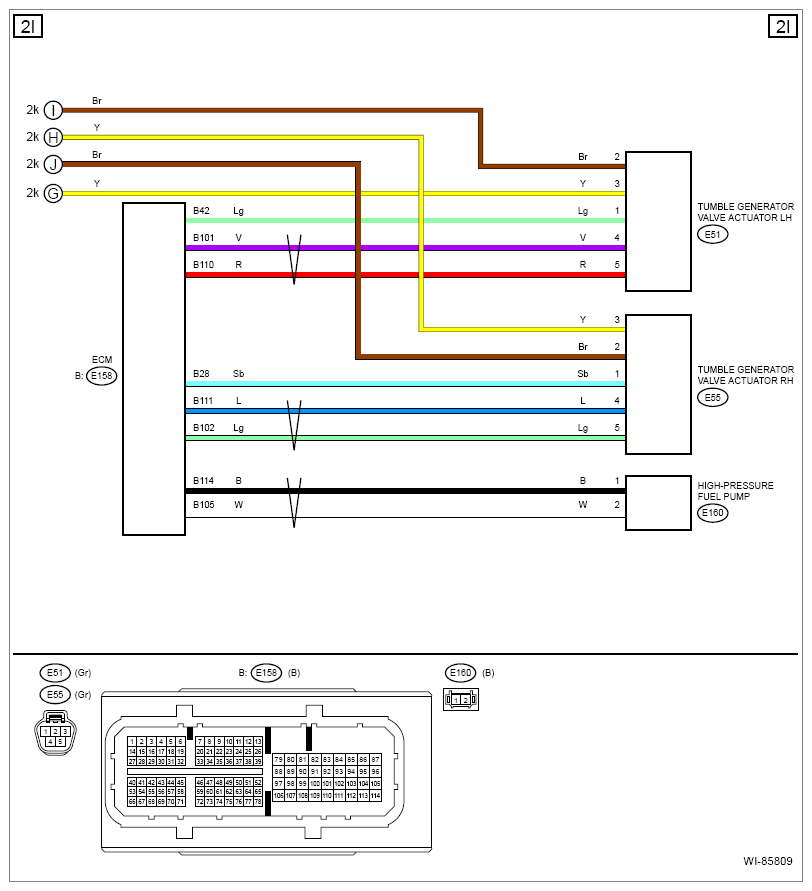

G13607740Courtesy of SUBARU OF AMERICA, INC.

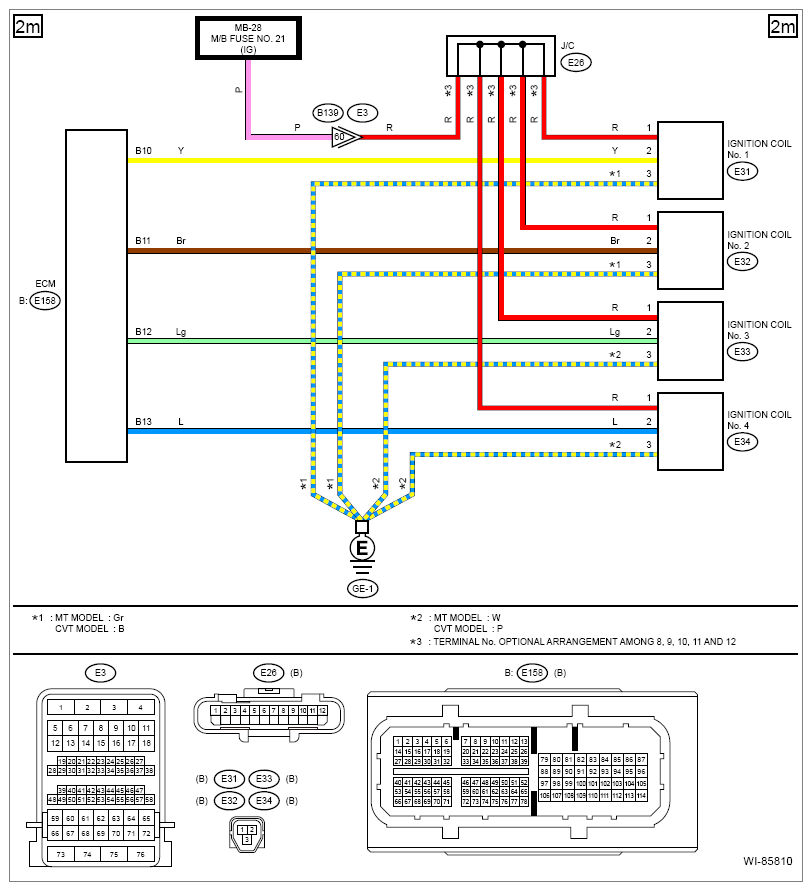

G13607741Courtesy of SUBARU OF AMERICA, INC.

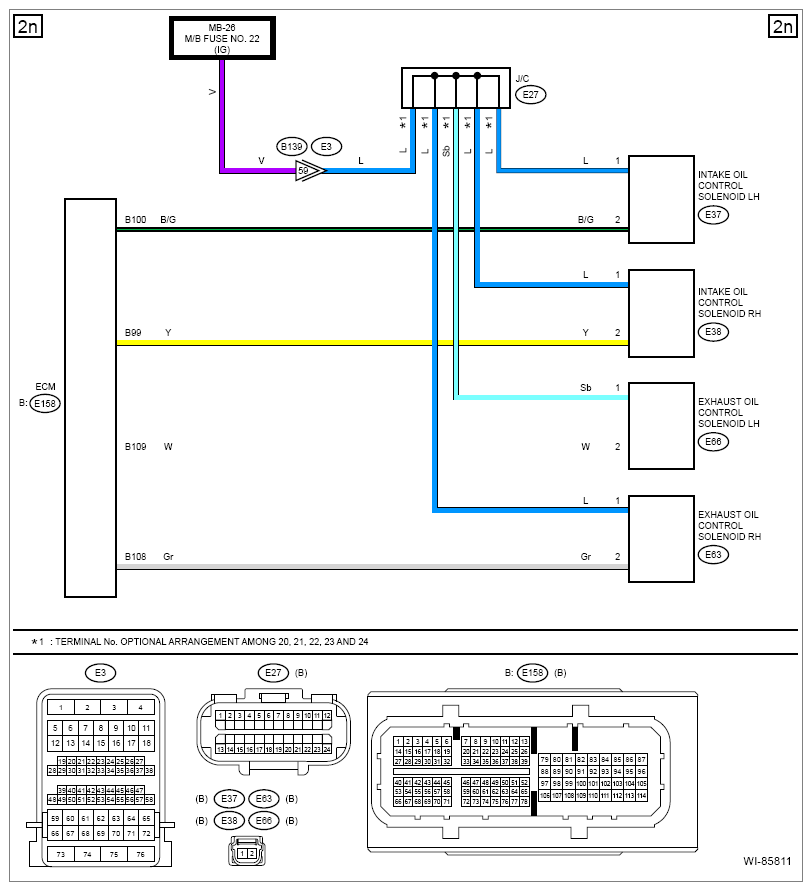

G13607742Courtesy of SUBARU OF AMERICA, INC.
