Description Of Functions

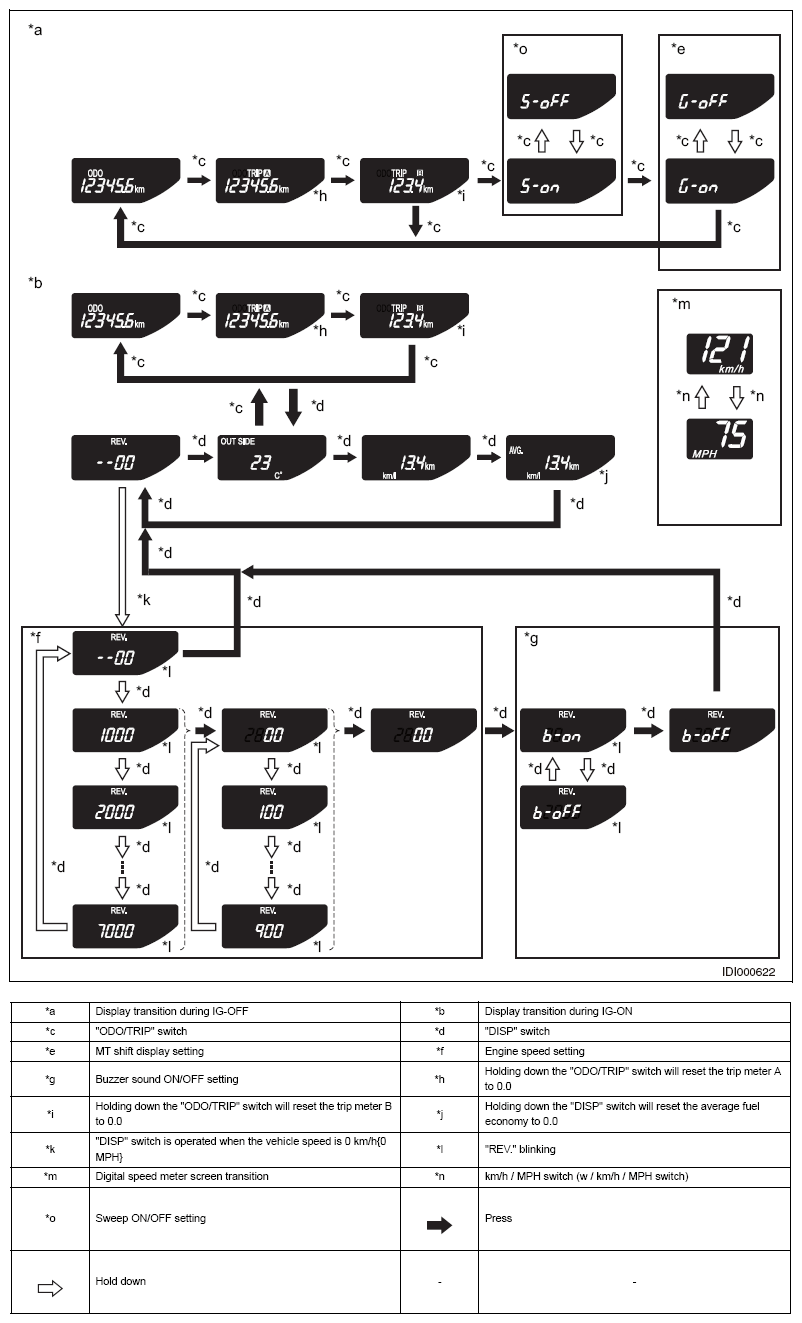

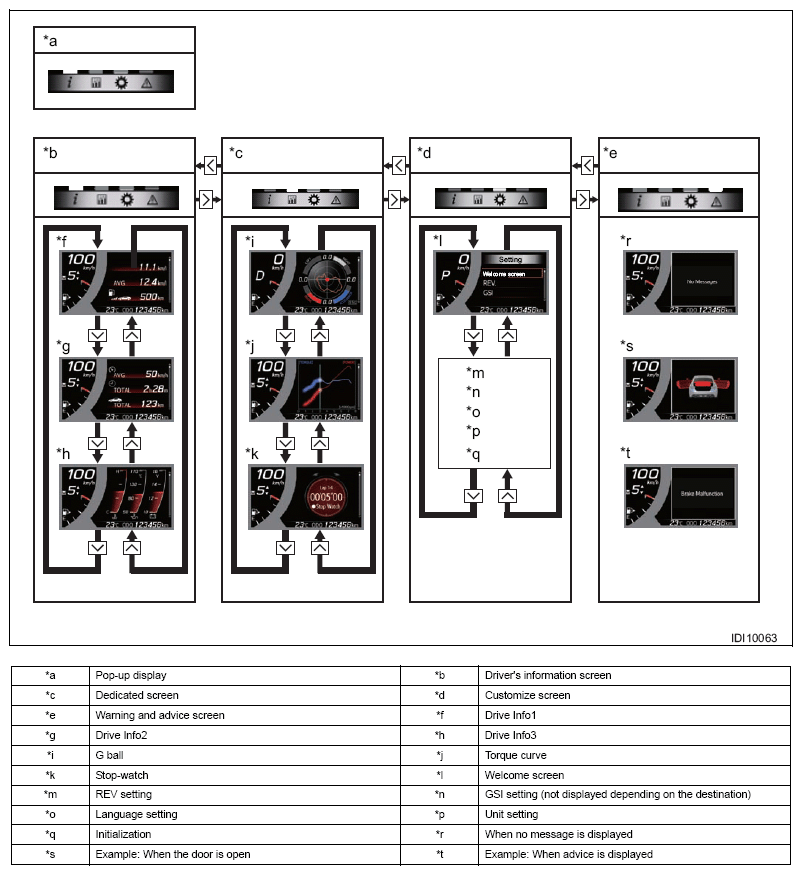

- Multi display
- Drive signal

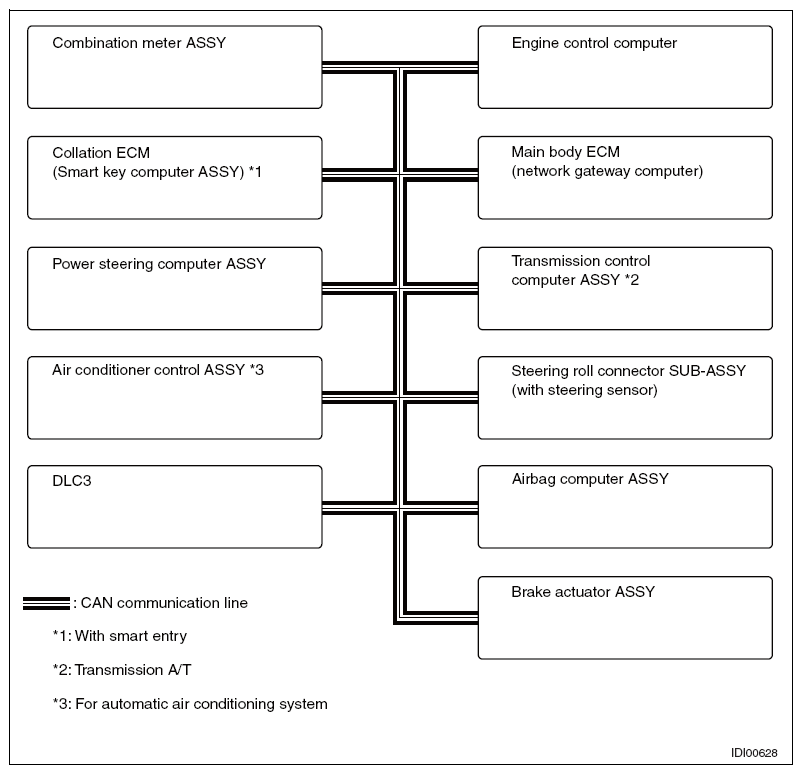

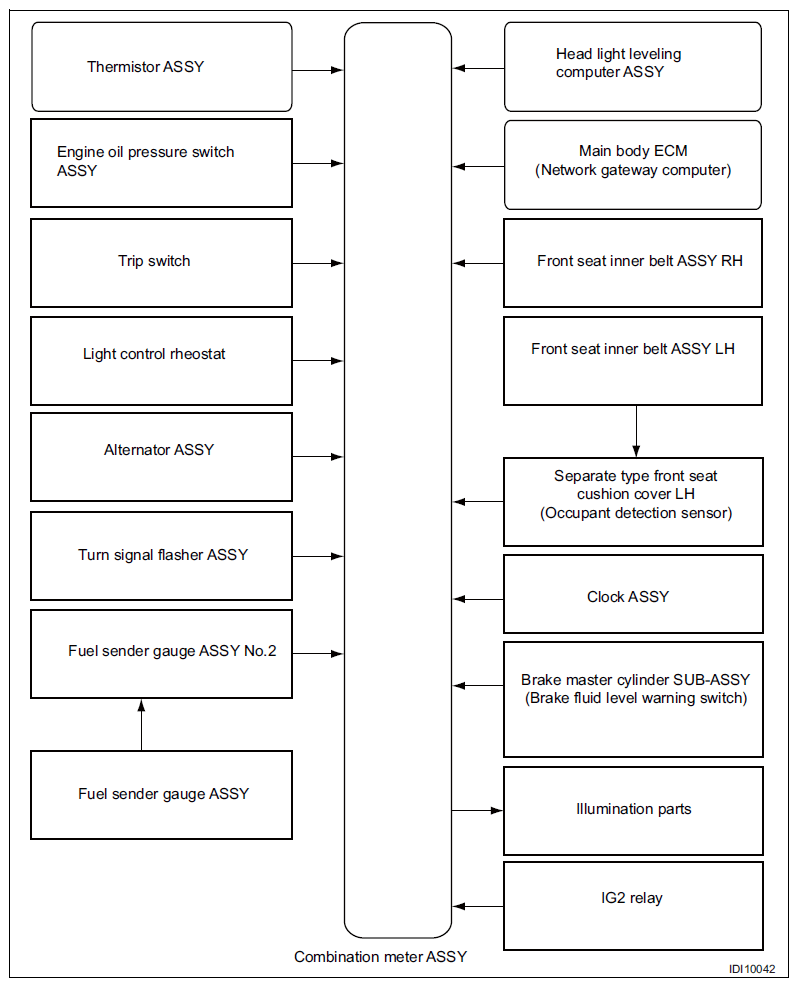

- Various signals are input and output via CAN communication or direct wires in order to drive the indicator lights, warning lights, buzzers, and drive monitor in the combination meter ASSY.
SIGNAL DESCRIPTION - METER/GAUGEMeter/gauge name Behavior Input/Output Signal CAN/hardwired Transmitting ECM Speed meter Movement of indicator pointer Input Vehicle speed signal CAN Brake actuator ASSY Tachometer Movement of indicator pointer Input Engine speed signal CAN Engine control computer Fuel receiver gauge Movement of indicator pointer (1) Input Fuel consumption CAN Engine control computer Remaining fuel level Hardwired Fuel sender gauge ASSY
Fuel sender gauge ASSY NO. 2Vehicle speed signal CAN Brake actuator ASSY Shift position information signal Transmission control computer Parking brake information signal Main body ECM (Network gateway computer) Water temperature receiver gauge Movement of indicator pointer (1) Input Coolant temperature signal CAN Engine control computer (1) No indicator pointer for TFT meter SIGNAL DESCRIPTION - INDICATOR/WARNING LIGHTLight name Behavior Input/Output Signal CAN/hardwired Transmitting ECM Front fog indicator light (1) ON Input Front fog light lighting signal CAN Main body ECM (Network gateway computer) Turn indicator light Blink Input Turn right/left blinking signal Hardwired Turn signal flasher ASSY Door warning light (6) ON Input D seat courtesy SW signal
P seat courtesy SW signal
Luggage courtesy SW signalCAN Main body ECM (Network gateway computer) BEAM indicator light ON Input Head light HI lighting signal CAN Main body ECM (Network gateway computer) AUTO LEVELING: warning light ON Input Level error signal Hardwired Head light leveling computer ASSY Security indicator light Blink Input Armed state signal Hardwired Main body ECM (Network gateway computer) ON Armed state signal
Alarm preparation state signalSmart key indicator light (green) (2) Blink Input CAN Collation ECM (Smart key computer ASSY) ON Key collation complete (engine can be started) Smart key indicator light (yellow) (2) Blink Input Smart system alarm signal CAN Collation ECM (Smart key computer ASSY) ON No key in vehicle alarm signal REV indicator light ON Input Engine speed signal CAN Engine control computer SLIP indicator light Blink Input SLIP indicator light blinking signal CAN Brake actuator ASSY ON SLIP indicator light lighting signal ABS warning light Blink Input ABS warning light blinking signal CAN Brake actuator ASSY ON ABS warning light lighting signal Driver's seat belt warning light Blink Input D seat buckle SW signal Hardwired Front seat inner belt ASSY RH Charge warning light ON Input Generator L terminal CAN Alternator ASSY Oil pressure warning light ON Input Engine oil pressure drop signal Hardwired Engine oil pressure switch ASSY Check engine warning light ON Input Check engine warning light lighting signal CAN Engine control computer SPORT indicator light (3) ON Input Sport mode indicator lighting signal CAN Transmission control computer ASSY SNOW indicator light (3) ON Input Snow mode indicator lighting signal CAN Transmission control computer ASSY AT oil temperature warning light (3) ON Input AT oil temperature warning light lighting signal CAN Transmission control computer ASSY Brake warning light ON Input Brake oil level warning signal Hardwired Brake fluid level switch Parking brake SW signal CAN Main body ECM EBD signal CAN Brake actuator ASSY Master key warning light (4) Blink Input Vehicle speed signal CAN Brake actuator ASSY D seat curtain SW signal Main body ECM P seat curtain SW signal Luggage curtain SW signal Blink Smart alert signal Collation ECM Blink or illuminate Engine coolant temperature signal Engine control computer Blink EPS warning light blinking signal Power steering computer ASSY ON EPS warning light lighting signal Blink AT oil temperature warning light lighting signal Transmission control computer ASSY ON Level error signal Head light leveling computer ASSY Blink Airbag blinking warning light Airbag computer ASSY ON Airbag lighting warning light ON EBD warning display lighting signal Brake actuator ASSY HSA indicator light ON Input HSA operation ON signal CAN Brake actuator ASSY Blink HSA operation status signal Engine coolant temperature indicator light/warning light (4) Blink Input Engine coolant temperature indicator light/warning light blinking signal CAN Engine control computer ON Engine coolant temperature indicator light/warning light lighting signal TRC OFF indicator light ON Input TRC OFF indicator lighting signal CAN Brake actuator ASSY VSC OFF indicator light ON Input VSC OFF indicator lighting signal CAN Brake actuator ASSY TRAC indicator light ON Input VSC SPORT indicator lighting signal CAN Brake actuator ASSY Airbag warning light Blink Input Airbag warning light blinking signal CAN Airbag computer ASSY ON Airbag warning light lighting signal - Diagnosis mode signal EPS warning light Blink Input EPS warning light blinking signal CAN Power steering computer ASSY ON EPS warning light lighting signal Fuel level warning light ON Input Fuel level signal Hardwired Fuel sender gauge ASSY
Fuel sender gauge ASSY NO. 2Tire pressure warning (5) ON Input Tire pressure warning light lighting signal CAN Main body ECM Blink Tire pressure warning light blinking signal SET indicator light ON Input SET indicator lighting signal CAN Engine control computer CRUISE indicator (green) ON Input CRUISE indicator (green) lighting signal CAN Engine control computer CRUISE indicator (yellow) ON Input CRUISE indicator (yellow) lighting signal CAN Engine control computer (1) With front fog lights (2) With smart entry (3) Transmission A/T (4) TFT meter (5) With TPM (6) Normal meter SIGNAL DESCRIPTION - BUZZERBuzzer Behavior Input/Output Signal CAN/hardwired Transmitting ECM Reverse buzzer (1) Intermittent beep Input Shift position R signal CAN Main body ECM Driver's seat belt buzzer Intermittent beep Input Vehicle speed signal CAN Brake actuator ASSY Shift position R signal Main body ECM D seat buckle SW signal Hardwired Front seat inner belt ASSY RH EPS buzzer Single short beep Input EPS warning light signal CAN Power steering computer ASSY Smart key buzzer (2) Single short beep Input Meter buzzer single short beep signal CAN Collation ECM (Smart key computer ASSY) Intermittent beep Meter buzzer intermittent beep signal Continuous beep Meter buzzer continuous beep signal Key reminder (3) Intermittent beep Input Buzzer sound signal CAN Main body ECM (Network gateway computer) Immobilizer key collation completion notification buzzer (2) Single short beep Input Immobilizer key collation completion notification signal CAN Collation ECM (Smart key computer ASSY) Sport reject buzzer (1) Double short beeps Input Reject buzzer signal CAN Transmission control computer ASSY REV buzzer Single short beep Input Engine speed signal CAN Engine control computer Light reminder Continuous beep Input IG signal Hardwired IG2 relay Buzzer sound signal CAN Main body ECM (Network gateway computer) HSA buzzer Single short beep Input HSA buzzer warning signal CAN Brake actuator ASSY HSA operation ON signal (1) Transmission A/T (2) With smart entry (3) No smart entry SIGNAL DESCRIPTION - MULTI DISPLAYMonitor name Behavior Input/Output Signal CAN/hardwired Transmitting ECM Odo/trip meter Numeral value display Input Vehicle speed pulse signal integration value signal CAN Brake actuator ASSY Vehicle speed signal Trip switch Odo/trip SW signal Hardwired Trip switch A/T shift position (1) Display Input Shift position P signal CAN Transmission control computer ASSY Shift position R signal Shift position N signal Shift position D signal Shift position number signal (1 to 6) Mode indicator signal Shift (up) indicator (1) Display Input Gear position number signal CAN Transmission control computer ASSY Shift (down) indicator (1) Display Input Gear position number signal CAN Transmission control computer ASSY M/T shift position (2) Display Input Gear position number signal CAN Engine control ECM ASSY MT shift (upper) (2) Display Input Shift up signal CAN Engine control ECM ASSY Ambient temperature Display Input Vehicle speed signal CAN Brake actuator ASSY Ambient temperature sensor input Hardwired Thermistor ASSY Digital speed meter Numeral value display Input Vehicle speed signal CAN Brake actuator ASSY Instantaneous fuel economy Numeral value display Input Engine speed signal CAN Engine control computer Fuel injection quantity signal Vehicle speed pulse signal integration value signal Brake actuator ASSY Vehicle speed signal Average fuel economy Numeral value display Input Engine speed signal CAN Engine control computer Fuel injection quantity signal Vehicle speed pulse signal integration value signal Brake actuator ASSY Vehicle speed signal Distance to empty (3) Numeral value display Input Engine speed signal CAN Engine control computer Fuel injection quantity signal Vehicle speed pulse signal integration value signal Brake actuator ASSY Vehicle speed signal Average vehicle speed (3) Numeral value display Input Vehicle speed pulse signal integration value signal CAN Engine control computer Vehicle speed signal Continuous driving time (3) Numeral value display Input Engine speed signal CAN Engine control computer Continuous driving distance (3) Numeral value display Input Vehicle speed pulse signal integration value signal CAN Brake actuator ASSY Vehicle speed signal Airbag computer ASSY Engine speed signal Engine coolant temperature gauge(3) Display Input Coolant temperature signal CAN Engine control computer Oil temperature gauge (3) Display Input Engine oil temperature signal CAN Engine oil pressure switch ASSY Voltage gauge (3) Display Input IG voltage Hardwired Generator ASSY G ball (3) Display Input Longitudinal G Sensor CAN Brake actuator ASSY Lateral acceleration Steering angle gauge (3) Display Input Steering angle sensor CAN Brake actuator ASSY Brake pedal force (3) Display Input Brake pressure CAN Brake actuator ASSY Accelerator opening angle (3) Display Input Accelerator opening ratio CAN Engine control computer Torque curve (3) Display Input Engine speed signal CAN Engine control computer Stop-watch (3) Numeral value display Input Meter operation switch signal Hardwired Steering switch (1) Transmission A/T (2) Transmission M/T (3) TFT meter
