Bulkhead Wiring Harness (In Compartment) LH: Location

Connector Connecting to
No. Pole Color Area No. Description
B31 10 Gray D-1 AB1 Airbag wiring harness
B32 8 (1) B-3   Turn signal and hazard unit
B40 16 Black C-1   Data link connector
B41 2 (1) C-1   Power window circuit breaker
B52 24 (1) C-2   F/B
B54 26 Green B-2   TCM
B55 22 Green B-2
B65 4 Black B-2   Stop light and brake switch
B68 14 (1) C-4   Roll connector
B70 10 (1) B-4   Combination switch
B71 20 (1) C-4
B77 6 (1) B-4   Mode door actuator
B92 20 (1) D-1 R5 Rear wiring harness
B99 20 (1) D-1 R3 Rear wiring harness LH
B101 8 Black C-1 D11 Front door cord LH
B150 24   B-2   Auto headlight beam leveler CM
B152 10 Gray C-2   F/B
B158 8   C-2
B159 9 Brown C-2
B162 2 (1) C-2
P180 8 (1) B-3   Remote engine start CM
B181 2 (1) B-2 B182 Bulkhead wiring harness
B182 2 (1) B-2 B181
B225 44 (1) B-1   Relay holder
B229 8 (1) B-1   Telematics button
B231 5 (1) B-4   Steering angle sensor
B235 6 (1) B-3   Air mix door actuator LH (with left/right independent air conditioner)
B280 34 (1) B-1   Body integrated unit
B281 35 (1) B-1
B315 6 Black B-3   Accelerator pedal position sensor
B367 8 (1) C-2   Impact sensor
B422 5 (1) A-5   ID code box
B424 7 Black C-3   Steering lock CM
B426 4 Black B-2   Accessory relay (with push button start)
B475 4 (1) C-2   Wiper relay unit
B550 20 (1) C-2   Fuse holder
B551 12 (1) B-3 i229 Instrument panel wiring harness LH
B552 17 Gray C-3 i230
B553 20 (1) C-3 i231
B558 7 (1) B-4   Combination switch
B572 18 (1) C-2   Keyless access CM
B573 28 (1) B-2
B574 30 (1) B-2
B575 22 (1) B-1 B576 Bulkhead wiring harness
B576 22 (1) B-1 B575
B577 10 (1) B-1 B578
B578 10 (1) B-1 B577
B601 4 Black B-2   Brake stroke sensor
B602 22 Black B-2   Fuse holder
B607 14 Blue C-1   J/C
(1) White or natural color
Connector Connecting to
No. Pole Color Area No. Description
AB1 10 Gray D-1 B31 Bulkhead wiring harness
AB2 4 Yellow C-4 AB7 Driver's airbag module
AB66 2 Black C-3   Driver's knee airbag module
* White or natural color

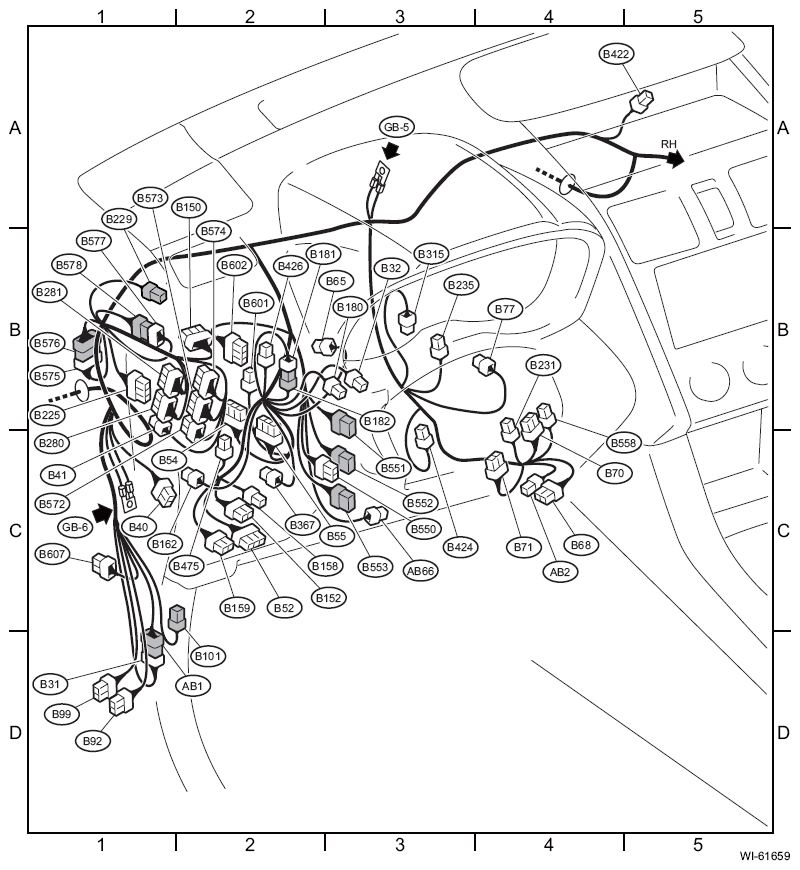

Fig 1: Bulkhead Wiring Harness Location (Compartment) - LH
G11909386Courtesy of SUBARU OF AMERICA, INC.
