Section 4 (Exterior Body Panels): General Description: Specification: Rear
WARNING: This page is about a different car, the 2013 Subaru Forester. However, it is still accessible from the selected car via links, so may be relevant.

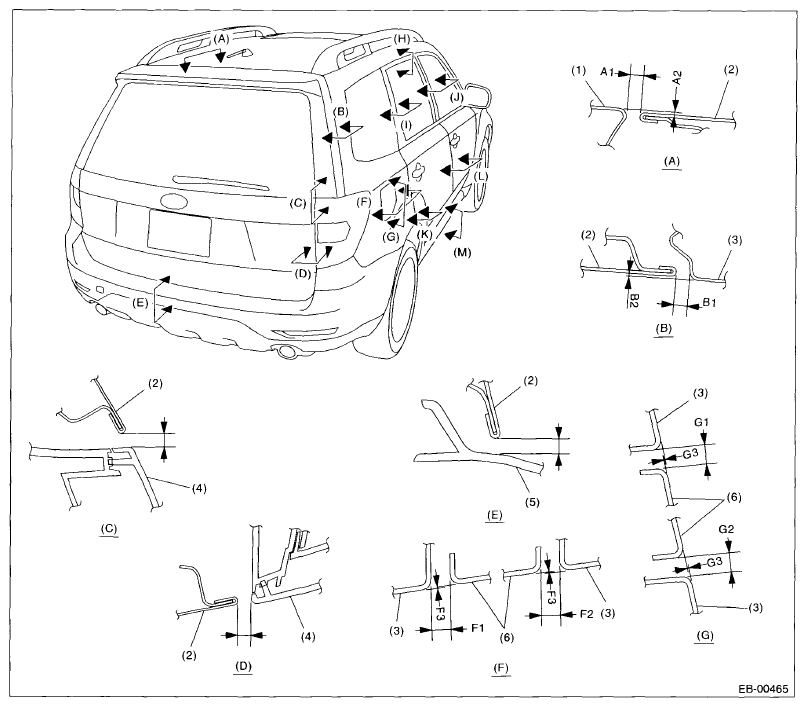

| Section | Part | Standard |
|---|---|---|
| (A) | Roof panel to Rear gate panel | A1: 6.5+1.0, -0.5 mm (0.26+0.04, -0.02 in) A2: 1.5±1.0 mm (0.06±0.04 in) |
| (B) | Rear gate panel to Rear quarter panel | B1: 6.8±1.0 mm (0.27±0.04 in) B2: 0-1.5 mm (0-0.06 in) |
| (C) | Rear combination light to Rear gate panel | 5.4±1.0 mm (0.21±0.04 in) |
| (D) | Rear combination light to Rear gate panel | 5.1±1.0 mm (0.20±0.04 in) |
| (E) | Rear gate panel to Rear bumper | 7.1±1.0 mm (0.28±0.04 in) |
| (F) | Rear quarter panel to Fuel filler lid | F1: 3.5±0.5 mm (0.14±0.02 in) F2: 3.5±0.5 mm (0.14±0.02 in) F3: -0.2±0.4 mm (0.01±0.02 in) |
| (G) | Rear quarter panel to Fuel filler lid | G1: 3.5±0.5 mm (0.14±0.02 in) G2: 3.5±0.5 mm (0.14±0.02 in) G3: -0.2±0.4 mm (0.01±0.02 in) |

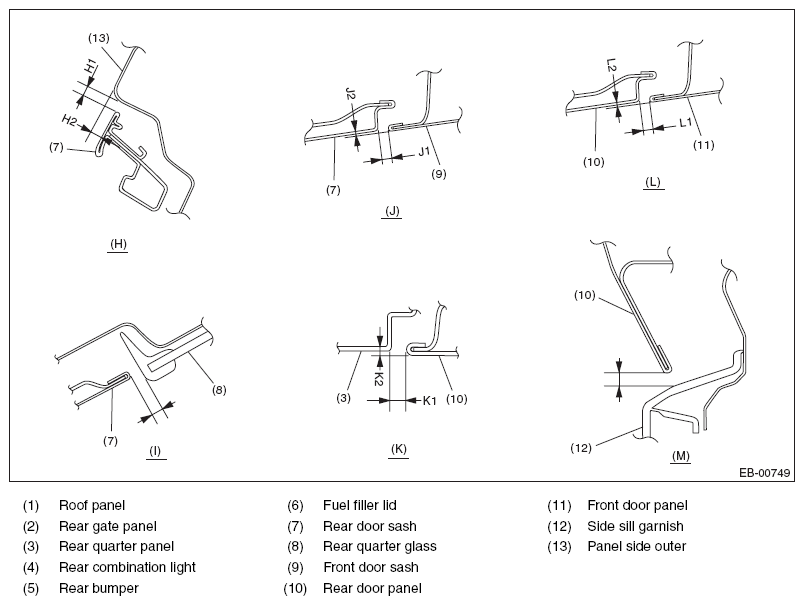

| (H) | Panel side outer to Rear door sash | H1: 5.0±1.0 mm (0.20±0.04 in) H2: 3.8±1.0 mm (0.15±0.04 in) |
| (I) | Rear door sash to Rear quarter glass | 5.5±1.0 mm (0.22±0.04 in) |
| (J) | Rear door sash to Front door sash | J1: 5.5±1.0 mm (0.22±0.04 in) J2: 0+1.0, -0.5 mm (0+0.04, -0.02 in) |
| (K) | Rear door panel to Rear quarter panel | K1: 4.0±1.0 mm (0.16±0.04 in) K2: 0±1.0 mm (0±0.04 in) (Vehicle body standard) |
| (L) | Front door panel to Rear door panel | L1: 4.5±1.0 mm (0.18±0.04 in) L2: 0+1.0, -0.5 mm (0+0.04, -0.02 in) |
| (M) | Rear door panel to Side sill garnish | 6.0±1.0 mm (0.24±0.04 in) |
