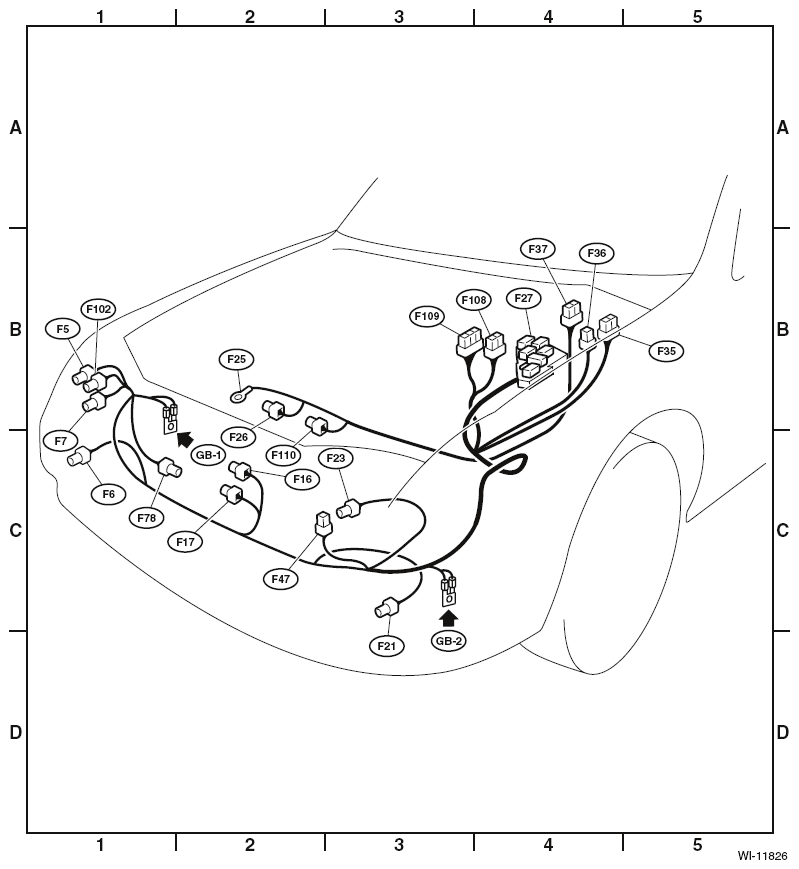

Front Wiring Harness: Location
| Connector | Connecting to | ||||||
|---|---|---|---|---|---|---|---|
| No. | Pole | Color | Area | No. | Description | ||
| F5 | 1 | Black | B-1 | Horn | |||
| F6 | 2 | Gray | C-1 | Front fog light RH | |||
| F7 | 8 | Gray | C-1 | Headlight and front clearance light & front turn signal light RH | |||
| F16 | 2 | Gray | C-2 | Sub fan motor | |||
| F17 | 3 | Gray | C-2 | Main fan motor | |||
| F21 | 2 | Gray | D-3 | Front fog light LH | |||
| F23 | 8 | Gray | C-3 | Headlight and front clearance light & front turn signal light LH | |||
| F25 | 1 | (1) | C-2 | Generator terminal B | |||
| F26 | 3 | Green | C-2 | Generator | |||
| F27 | 31 | Black | B-4 | Relay holder | |||
| F35 | 12 | Blue | B-4 | Main fuse box (M/B) | |||
| F36 | 7 | (1) | B-4 | ||||
| F37 | 20 | (1) | B-4 | ||||
| F47 | 1 | Black | C-2 | Horn | |||
| F78 | 2 | Black | C-2 | Ambient sensor | |||
| F102 | 2 | Black | B-1 | Keyless buzzer | |||
| F108 | 18 | Gray | B-4 | Through joint connector | |||
| F109 | 24 | (1) | B-3 | ||||
| F110 | 1 | Black | C-2 | Magnet clutch | |||
|
|||||||
