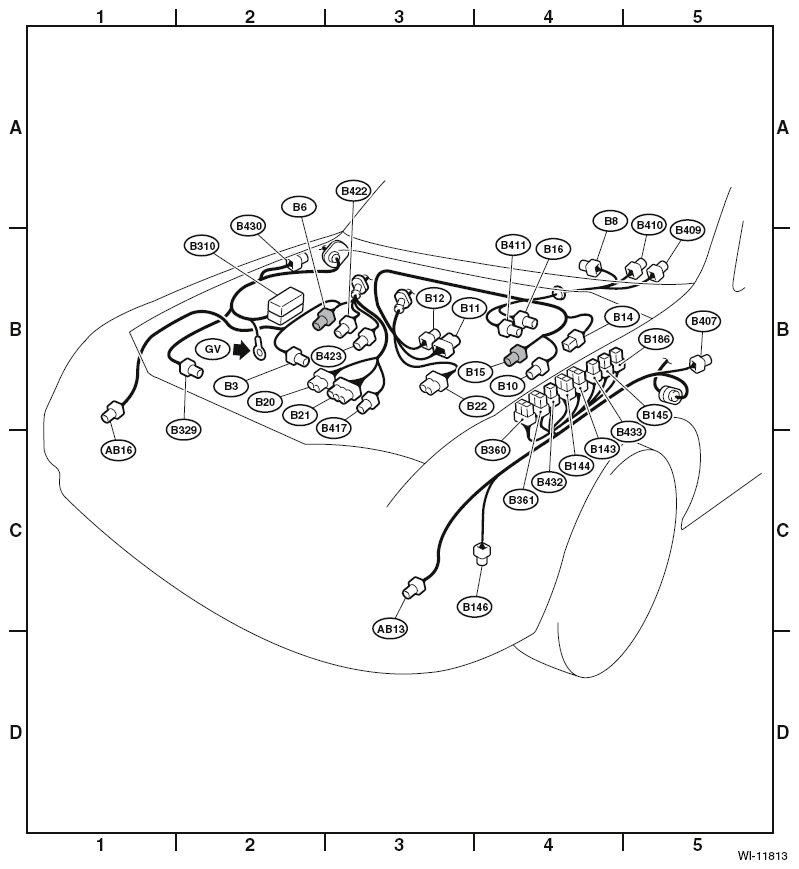

Bulkhead Wiring Harness (In Engine Compartment): Location
| Connector | Connecting to | ||||||
|---|---|---|---|---|---|---|---|
| No. | Pole | Color | Area | No. | Description | ||
| B3 | 5 | Black | B-2 | Air flow sensor | |||
| B6 | 2 | Gray | B-2 | Front ABS wheel speed sensor RH | |||
| B8 | 5 | Gray | B-4 | Front wiper motor | |||
| B10 | 4 | Gray | B-4 | Pressure switch | |||
| B11 | 20 | Gray | B-3 | T4 | Transmission harness | ||
| B12 | 8 | Brown | B-3 | T3 | |||
| B14 | 1 | Black | B-3 | Starter (Magnet) | |||
| B15 | 2 | Gray | B-4 | Front ABS wheel speed sensor LH | |||
| B16 | 2 | Gray | B-4 | Brake fluid level switch | |||
| B20 | 16 | Brown | B-3 | E1 | Engine wiring harness | ||
| B21 | 54 | Black | B-3 | E2 | |||
| B22 | 16 | Brown | B-3 | E3 | |||
| B143 | 20 | (1) | B-4 | Main fuse box (M/B) | |||
| B144 | 9 | Brown | B-4 | ||||
| B145 | 7 | Brown | B-4 | ||||
| B146 | 6 | Gray | C-4 | Front washer motor | |||
| B186 | 8 | (1) | B-4 | Main fuse box (M/B) | |||
| B310 | 46 | Black | B-2 | VDC control module | |||
| B329 | 2 | Black | B-2 | Hood switch | |||
| B360 | 16 | Gray | C-4 | F109 | Through joint connector | ||
| B361 | 14 | Gray | B-4 | F108 | |||
| B407 | 2 | Black | B-5 | Puddle light LH | |||
| B409 | 4 | Black | B-5 | Wiper relay unit | |||
| B410 | 3 | Gray | B-5 | ||||
| B411 | 3 | Black | B-4 | Pressure sensor | |||
| B417 | 2 | Gray | C-3 | Vacuum pump | |||
| B422 | 4 | Black | B-3 | Vacuum pump relay | |||
| B423 | 8 | Black | B-3 | VDC relay | |||
| B430 | 2 | Black | B-2 | Puddle light RH | |||
| B432 | 8 | Black | B-4 | SBF holder | |||
| B433 | 2 | (1) | B-4 | Main fuse box (M/B) | |||
| AB13 | 2 | Yellow | C-3 | Front sub sensor LH | |||
| AB16 | 2 | Yellow | C-1 | Front sub sensor RH | |||
|
|||||||
