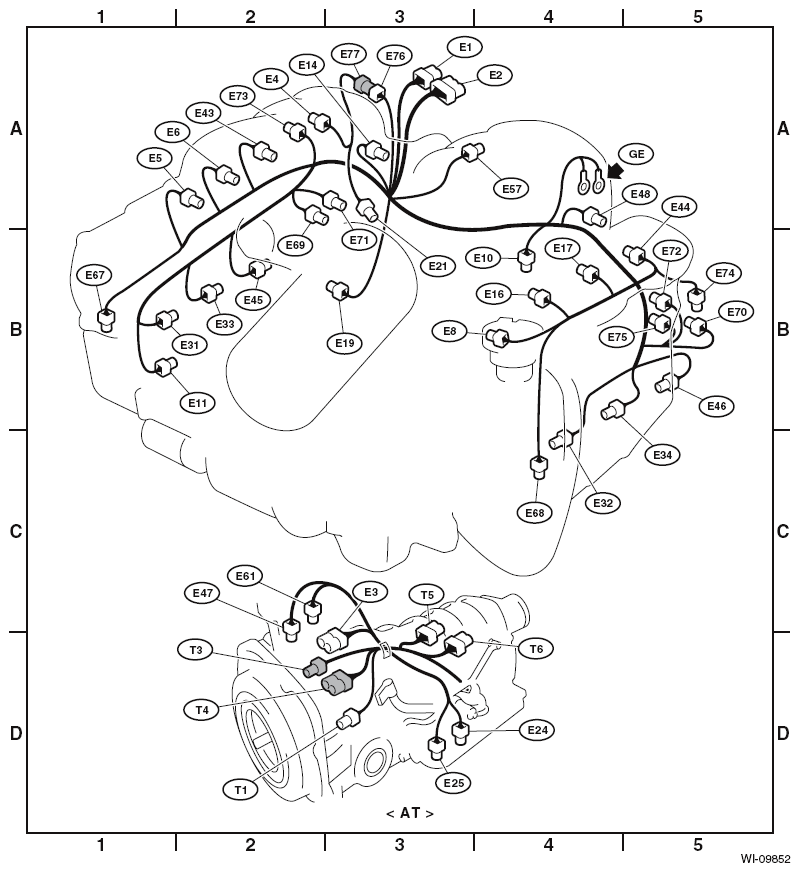

| E1 |
16 |
Brown |
A-3 |
B20 |
Bulkhead wiring harness |
| E2 |
54 |
Black |
A-3 |
B21 |
| E4 |
2 |
Blue |
A-2 |
|
CPC Solenoid |
| E5 |
2 |
Dark gray |
A-1 |
|
Fuel injector No. 1 |
| E6 |
2 |
Dark gray |
A-2 |
|
Fuel injector No. 3 |
| E8 |
2 |
Black |
B-4 |
|
Engine coolant temperature sensor |
| E10 |
2 |
Light gray |
B-3 |
|
Crankshaft position sensor |
| E11 |
1 |
|
B-2 |
|
Oil pressure switch |
| E14 |
2 |
Blue |
A-2 |
|
Knock sensor 1 |
| E16 |
2 |
Dark gray |
B-4 |
|
Fuel injector No. 2 |
| E17 |
2 |
Dark gray |
B-4 |
|
Fuel injector No. 4 |
| E19 |
1 |
|
B-3 |
|
Power steering oil pressure switch |
| E21 |
3 |
Black |
A-3 |
|
Intake manifold pressure sensor |
| E24 |
4 |
Light gray |
D-3 |
|
Front oxygen (A/F) sensor LH |
| E25 |
4 |
Light gray |
D-3 |
|
Rear oxygen sensor LH |
| E31 |
3 |
Black |
B-2 |
|
Ignition coil No. 1 |
| E32 |
3 |
Black |
C-4 |
|
Ignition coil No. 2 |
| E33 |
3 |
|
B-2 |
|
Ignition coil No. 3 |
| E34 |
3 |
|
C-5 |
|
Ignition coil No. 4 |
| E43 |
2 |
Dark gray |
A-2 |
|
Fuel injector No. 5 |
| E44 |
2 |
Dark gray |
A-5 |
|
Fuel injector No. 6 |
| E45 |
3 |
Black |
B-2 |
|
Ignition coil No. 5 |
| E46 |
3 |
Black |
B-5 |
|
Ignition coil No. 6 |
| E47 |
4 |
Dark gray |
D-2 |
|
Front oxygen (A/F) sensor RH |
| E48 |
2 |
Blue |
A-5 |
|
Knock sensor 2 |
| E57 |
6 |
Black |
A-4 |
|
Electronic throttle control |
| E61 |
4 |
Dark gray |
D-2 |
|
Rear oxygen sensor RH |
| E67 |
2 |
Black |
B-1 |
|
Intake oil flow control solenoid valve RH |
| E68 |
2 |
Black |
C-4 |
|
Intake oil flow control solenoid valve LH |
| E69 |
2 |
Blue |
B-2 |
|
Oil switching solenoid valve RH |
| E70 |
2 |
Blue |
B-5 |
|
Oil switching solenoid valve LH |
| E71 |
1 |
|
A-3 |
|
Variable valve lift diagnosis oil pressure switch RH |
| E72 |
1 |
|
B-5 |
|
Variable valve lift diagnosis oil pressure switch LH |
| E73 |
3 |
Gray |
A-2 |
|
Camshaft position sensor RH |
| E74 |
3 |
Gray |
B-5 |
|
Camshaft position sensor LH |
| E75 |
2 |
Black |
B-5 |
|
Oil temperature sensor |
| E76 |
6 |
Dark gray |
A-3 |
E77 |
Engine harness |
| E77 |
6 |
Dark gray |
A-3 |
E76 |
| T1 |
3 |
Black |
D-3 |
|
Torque converter turbine speed sensor 1 |
| T3 |
8 |
Black |
D-2 |
B12 |
Bulkhead wiring harness |
| T4 |
20 |
Gray |
D-2 |
B11 |
| T5 |
16 |
Green |
D-3 |
|
Control valve assembly |
| T6 |
12 |
Green |
D-3 |
|
