Rear (Wagon Model)

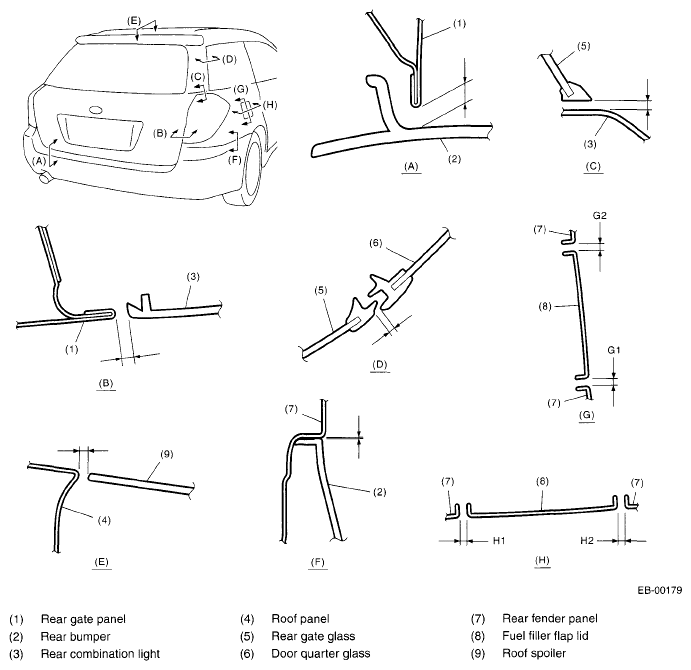

REAR SPECIFICATIONS (WAGON MODEL)
| Section | Part | Standard value |
|---|---|---|
| (A) | Rear gate panel to Rear bumper | 8.0±1.0 mm (0.31±0.04 in) |
| (B) | From the rear gate panel to Rear combination light | 5.0±1.0 mm (0.20±0.04 in) |
| (C) | From the rear gate glass to Rear combination light | 5.5±1.0 mm (0.22±0.04 in) |
| (D) | From the rear gate glass to Rear quarter glass | 4.0±1.5 mm (0.16±0.06 in) |
| (E) | Roof panel to Roof spoiler | 5.0 - 6.5 mm (0.20 - 0.26 in) |
| (F) | From rear fender panel to Rear bumper | 1.0±0.7 mm (0.04±0.03 in) |
| (G) | From rear fender panel to Fuel filler flap lid (longitudinal direction) | G1: 3.7±0.5 mm (0.15±0.02 in) G2: 3.4±0.5 mm (0.13±0.02 in) |
| (H) | From rear fender panel to Fuel filler flap lid (lateral direction) | H1, H2: 3.5±0.5 mm (0.14±0.02 in) |
