Special Tool

WARNING: This page is about a different variant/trim than selected.
SPECIAL TOOL CHART

ILLUSTRATION TOOL NUMBER DESCRIPTION REMARKS
Fig 1 399411700 ACCENT BALL INSTALLER Used for installing reverse shifter rail arm.
Fig 2 899524100 PULLER SET Used for removing and installing roller bearing (Differential).
  1. Puller
  2. Cap
Fig 3 399780104 WEIGHT Used for measuring preload on roller bearing.
Fig 4 498077000 REMOVER Used for removing roller bearing of drive pinion shaft.
Fig 5 498077300 CENTER DIFFERENTIAL BEARING REMOVER Used for removing the center differential cover ball bearing.
Fig 6 498147000 DEPTH GAUGE Used for adjusting main shaft axial end play.
Fig 7 498247001 MAGNET BASE
  • Used for measuring backlash between side gear and pinion, and hypoid gear.
  • Used with DIAL GAUGE (498247100).
Fig 8 498247100 DIAL GAUGE
  • Used for measuring backlash between side gear and pinion, and hypoid gear.
  • Used with MAGNET BASE (498247001).
Fig 9 498427100 STOPPER Used for securing drive pinion shaft assembly and driven gear assembly when removing lock nut of drive pinion shaft assembly.
Fig 10 498787100 MAIN SHAFT STOPPER Used for removing and installing lock nut of transmission main shaft.
Fig 11 498937000 TRANSMISSION HOLDER Used for removing and installing transmission main shaft lock nut.
Fig 12 499277100 BUSHING 1-2 INSTALLER
  • Used for installing 1st driven gear thrust plate and 1st-2nd driven gear bushing.
  • Used for installing roller bearing outer races to differential case.
Fig 13 499277200 INSTALLER Used for press-fitting 2nd driven gear, roller bearings, and 5th driven gear onto driven shaft.
Fig 14 499757002 INSTALLER
  • Used for installing snap ring (OUT 25), and ball bearing (25 x 26 x 17).
  • Used for installing bearing cone of transfer driven gear (extension core side).
Fig 15 499787000 WRENCH ASSY Used for removing and installing differential side retainer.
Fig 16 499827000 PRESS Used for installing speedometer oil seal when installing speedometer cable to transmission.
Fig 17 499857000 5TH DRIVEN GEAR REMOVER Used for removing 5th driven gear.
Fig 18 499877000 RACE 4-5 INSTALLER
  • Used for installing 4th needle bearing race and ball bearing onto transmission main shaft.
  • Used with REMOVER (899714110).
Fig 19 499917500 DRIVE PINION GAUGE ASSY Used for adjusting drive pinion shim.
Fig 20 499927100 HANDLE Used for fitting transmission main shaft.
Fig 21 499937100 TRANSMISSION STAND SET Used for transmission disassembly and assembly.
Fig 22 499987003 SOCKET WRENCH (35) Used for removing and installing driven pinion lock nut and main shaft lock nut.
Fig 23 499987300 SOCKET WRENCH (50) Used for removing and installing driven gear assembly lock nut.
Fig 24 899714110 REMOVER Used for installing transmission main shaft drive pinion and rear drive shaft.
Fig 25 899864100 REMOVER Used for removing parts on transmission main shaft and drive pinion.
Fig 26 899884100 HOLDER Used for tightening lock nut on sleeve.
Fig 27 899904100 REMOVER Used for removing and installing straight pin.
Fig 28 899988608 SOCKET WRENCH (27) Used for removing and installing drive pinion lock nut.
Fig 29 398497701 ADAPTER
  • Used for installing roller bearing onto differential case.
  • Used with INSTALLER (499277100).
Fig 30 499587000 INSTALLER Used for installing driven gears to driven shaft.
Fig 31 499987100 SOCKET WRENCH (35) Used for removing and installing drive pinion lock nut.
Fig 32 899984103 SOCKET WRENCH (35) Used for removing and installing drive pinion lock nut.
Fig 33 498057300 INSTALLER Used for installing extension oil seal.
Fig 34 498255400 PLATE Used for measuring backlash.
Fig 35 498077400 SYNCHRONIZER CONE REMOVER
  • Used for removing synchronizer cone of main shaft.
  • Used for removing 5th driven gear of drive pinion shaft.
Fig 36 41099AC000 ENGINE SUPPORT BRACKET Used for supporting engine.
Fig 37 398527700 PULLER ASSY Used for removing extension case roller bearing.
Fig 38 398643600 GAUGE Used for measuring total end play, extension end play and drive pinion height.
Fig 39 398177700 INSTALLER
  • Used for installing bearing cone of transfer driven gear (transfer case side).
  • Used for installing ball bearing of transfer drive gear.
Fig 40 28399SA010 FRONT DRIVE SHAFT OIL SEAL PROTECTOR Used for protecting oil seal from damage when inserting front drive shaft.
Fig 41 18675AA000 DIFFERENTIAL SIDE OIL SEAL INSTALLER Used for installing differential side retainer oil seal.
Fig 1: Identifying Special Tool ST-399411700
G03831953Courtesy of SUBARU OF AMERICA, INC.
Fig 2: Identifying Special Tool ST-899524100
G03831954Courtesy of SUBARU OF AMERICA, INC.
Fig 3: Identifying Special Tool ST-399780104
G03831955Courtesy of SUBARU OF AMERICA, INC.
Fig 4: Identifying Special Tool ST-498077000
G03831956Courtesy of SUBARU OF AMERICA, INC.
Fig 5: Identifying Special Tool ST-498077300
G03831957Courtesy of SUBARU OF AMERICA, INC.
Fig 6: Identifying Special Tool ST-498147000
G03831958Courtesy of SUBARU OF AMERICA, INC.

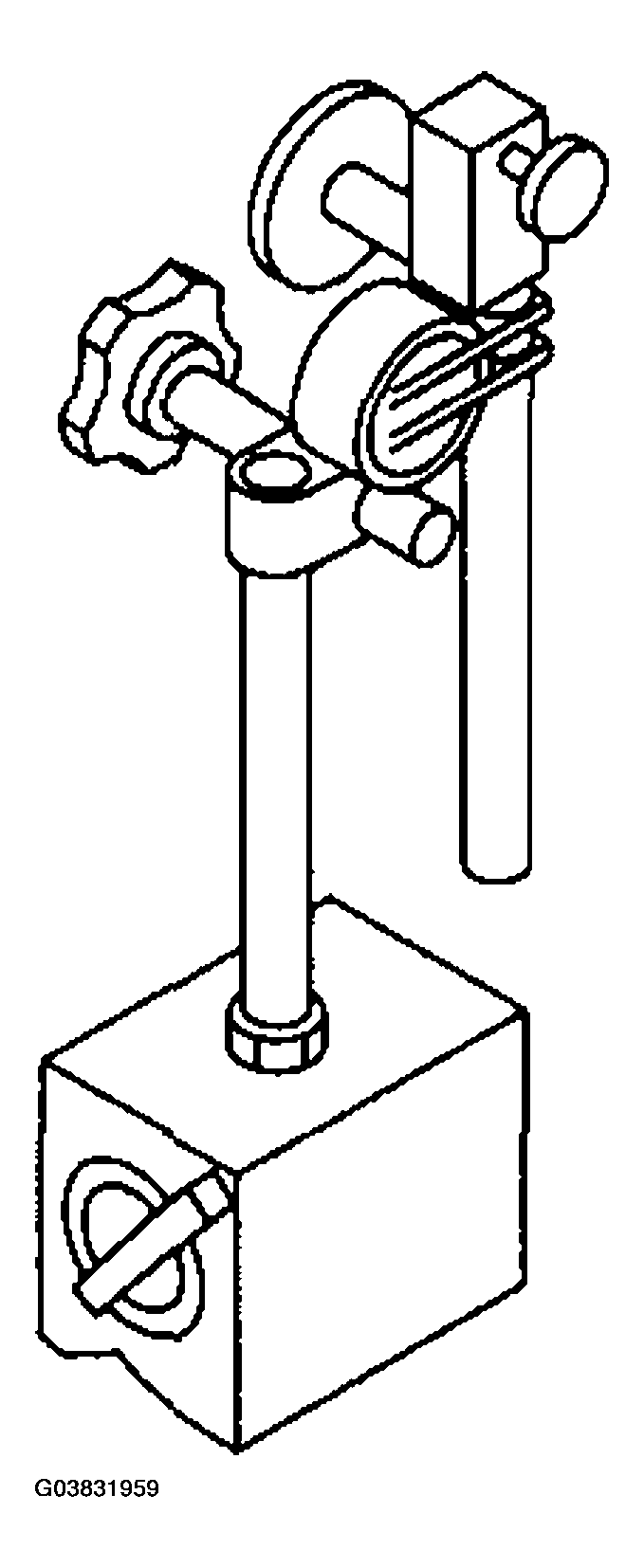

Fig 7: Identifying Special Tool ST-498247001
G03831959Courtesy of SUBARU OF AMERICA, INC.

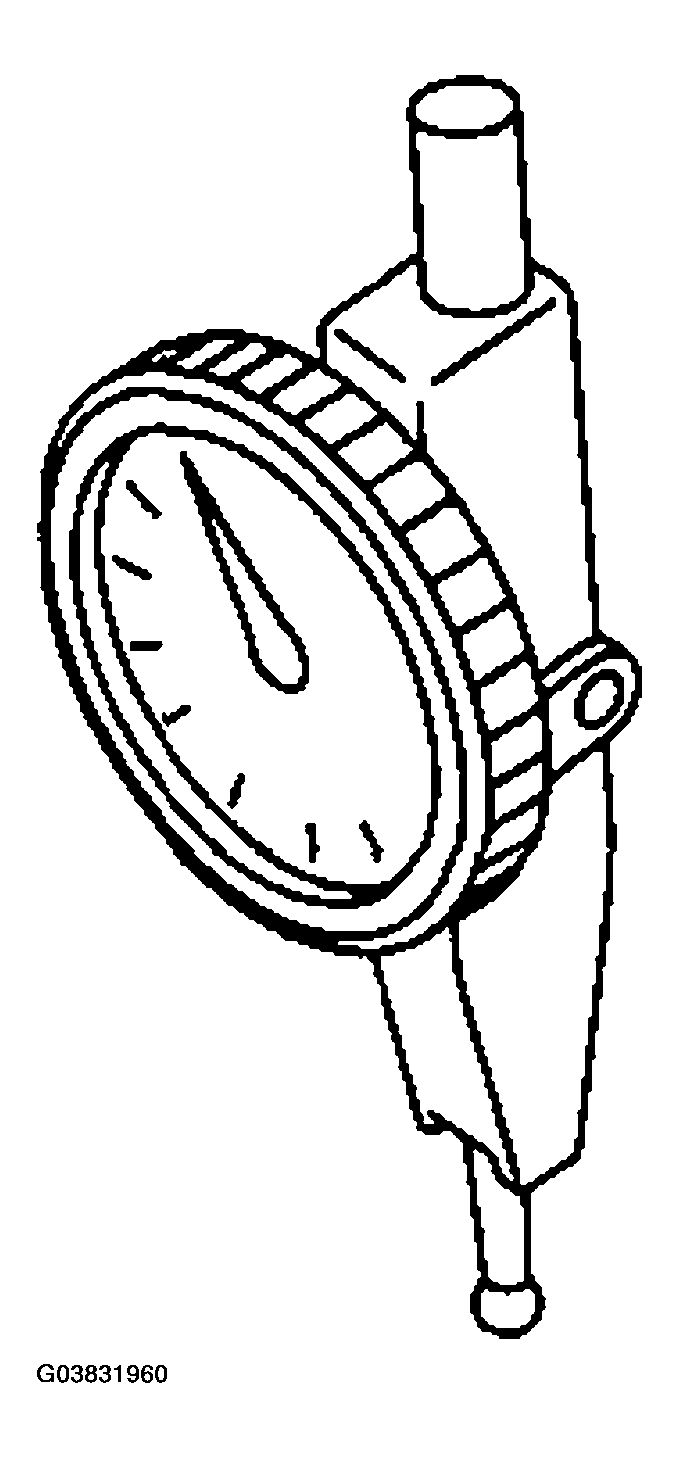

Fig 8: Identifying Special Tool ST-498247100
G03831960Courtesy of SUBARU OF AMERICA, INC.

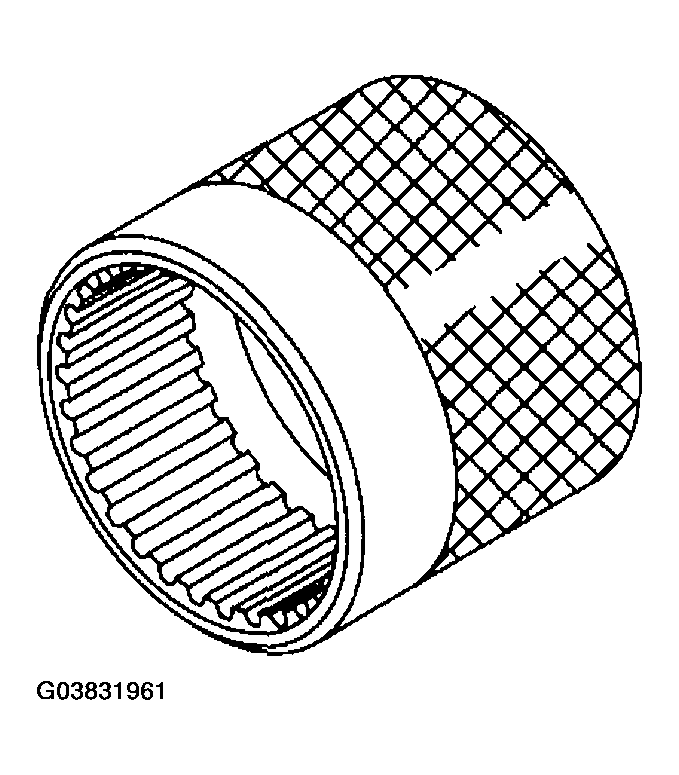

Fig 9: Identifying Special Tool 498427100
G03831961Courtesy of SUBARU OF AMERICA, INC.
Fig 10: Identifying Special Tool ST-498787100
G03831962Courtesy of SUBARU OF AMERICA, INC.
Fig 11: Identifying Special Tool ST-498937000
G03831963Courtesy of SUBARU OF AMERICA, INC.
Fig 12: Identifying Special Tool ST-499277100
G03831964Courtesy of SUBARU OF AMERICA, INC.
Fig 13: Identifying Special Tool ST-499277200
G03831965Courtesy of SUBARU OF AMERICA, INC.
Fig 14: Identifying Special Tool ST-499757002
G03831966Courtesy of SUBARU OF AMERICA, INC.
Fig 15: Identifying Special Tool ST-499787000
G03831967Courtesy of SUBARU OF AMERICA, INC.
Fig 16: Identifying Special Tool ST-499827000
G03831968Courtesy of SUBARU OF AMERICA, INC.
Fig 17: Identifying Special Tool ST-499857000
G03831969Courtesy of SUBARU OF AMERICA, INC.
Fig 18: Identifying Special Tool ST-499877000
G03831970Courtesy of SUBARU OF AMERICA, INC.
Fig 19: Identifying Special Tool ST-499917500
G03831971Courtesy of SUBARU OF AMERICA, INC.
Fig 20: Identifying Special Tool ST-499927100
G03831972Courtesy of SUBARU OF AMERICA, INC.
Fig 21: Identifying Special Tool ST-499937100
G03831973Courtesy of SUBARU OF AMERICA, INC.
Fig 22: Identifying Special Tool ST-499987003
G03831974Courtesy of SUBARU OF AMERICA, INC.
Fig 23: Identifying Special Tool ST-499987300
G03831975Courtesy of SUBARU OF AMERICA, INC.
Fig 24: Identifying Special Tool ST-899714110
G03831976Courtesy of SUBARU OF AMERICA, INC.
Fig 25: Identifying Special Tool ST-899864100
G03831977Courtesy of SUBARU OF AMERICA, INC.
Fig 26: Identifying Special Tool ST-899884100
G03831978Courtesy of SUBARU OF AMERICA, INC.
Fig 27: Identifying Special Tool ST-899904100
G03831979Courtesy of SUBARU OF AMERICA, INC.
Fig 28: Identifying Special Tool ST-899988608
G03831980Courtesy of SUBARU OF AMERICA, INC.
Fig 29: Identifying Special Tool ST-398497701
G03831981Courtesy of SUBARU OF AMERICA, INC.
Fig 30: Identifying Special Tool ST-499587000
G03831982Courtesy of SUBARU OF AMERICA, INC.
Fig 31: Identifying Special Tool ST-499987100
G03831983Courtesy of SUBARU OF AMERICA, INC.
Fig 32: Identifying Special Tool ST-899984103
G03831984Courtesy of SUBARU OF AMERICA, INC.
Fig 33: Identifying Special Tool ST-498057300
G03831985Courtesy of SUBARU OF AMERICA, INC.
Fig 34: Identifying Special Tool ST-498255400
G03831986Courtesy of SUBARU OF AMERICA, INC.
Fig 35: Identifying Special Tool ST-498077400
G03831987Courtesy of SUBARU OF AMERICA, INC.
Fig 36: Identifying Special Tool ST-41099AC000
G03831988Courtesy of SUBARU OF AMERICA, INC.
Fig 37: Identifying Special Tool ST-398527700
G03831989Courtesy of SUBARU OF AMERICA, INC.
Fig 38: Identifying Special Tool ST-398643600
G03831990Courtesy of SUBARU OF AMERICA, INC.
Fig 39: Identifying Special Tool ST-398177700
G03831991Courtesy of SUBARU OF AMERICA, INC.
Fig 40: Identifying Special Tool ST28399SA010
G03831992Courtesy of SUBARU OF AMERICA, INC.

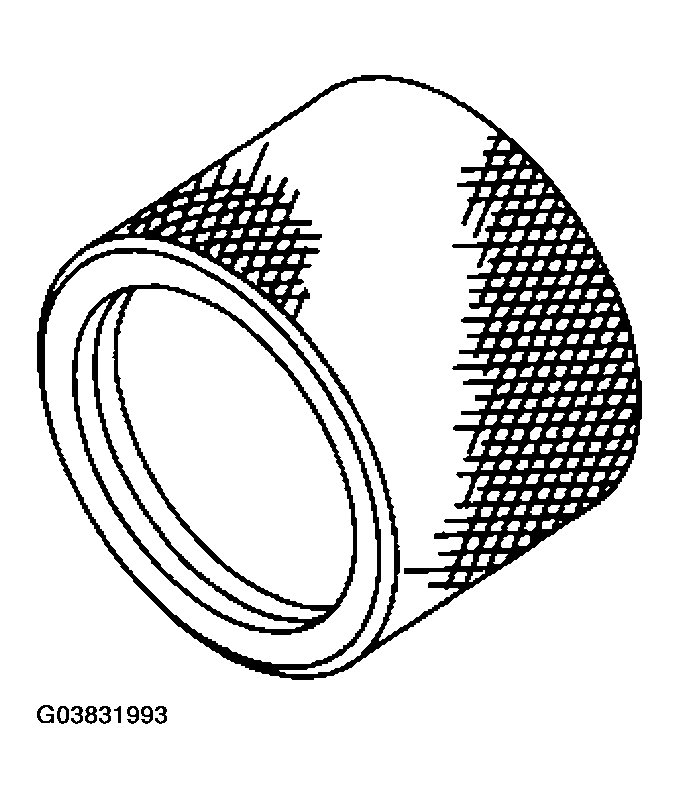

Fig 41: Identifying Special Tool ST18675AA000
G03831993Courtesy of SUBARU OF AMERICA, INC.
