Front Side Belt
WARNING: This page is about a different variant/trim than selected.

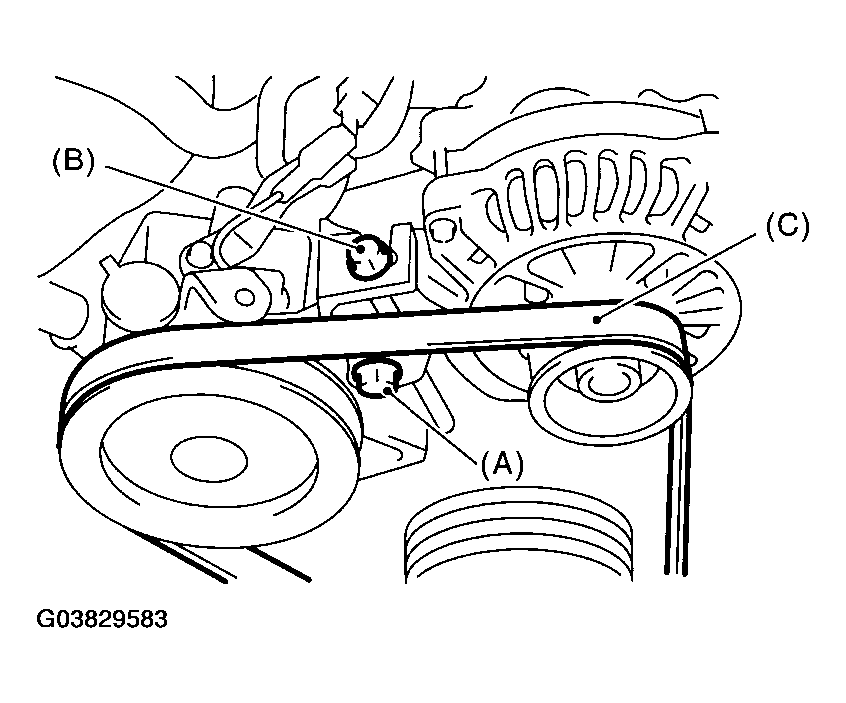

- Install a V-belt (C), and tighten the slider bolt so as to obtain the specified belt tension. < Ref. to , INSPECTION , V-belt. >
- Tighten the lock bolt (A).
- Tighten the slider bolt (B).
Tightening torque:
Lock bolt (A):
25 N.m (2.5 kgf-m, 18.1 ft-lb)
Slider bolt (B):
8 N.m (0.8 kgf-m, 5.9 ft-lb)
