Rear Drum Brake

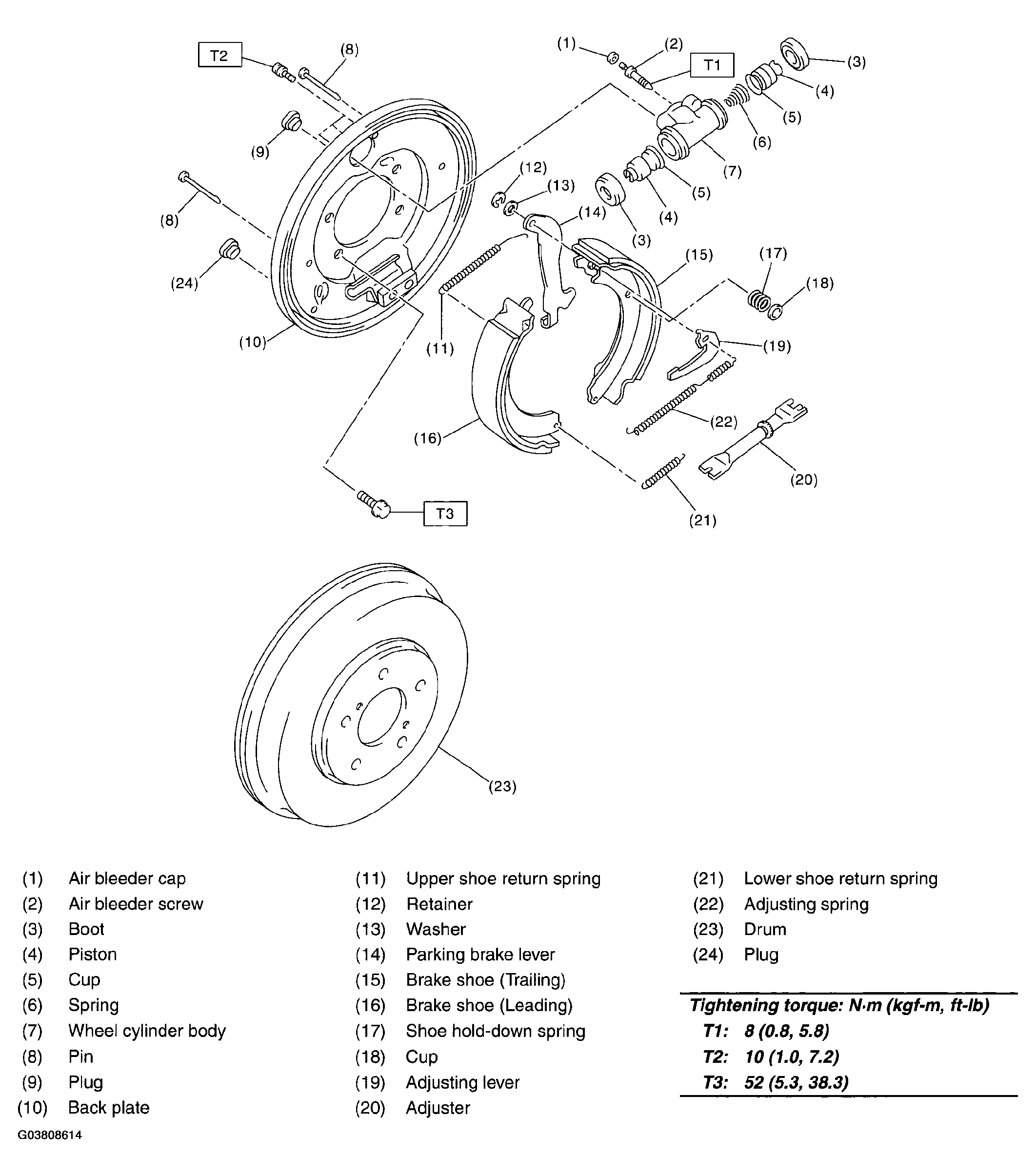

Fig 1: Exploded View Of Rear Drum Brake
G03808614Courtesy of SUBARU OF AMERICA, INC.
