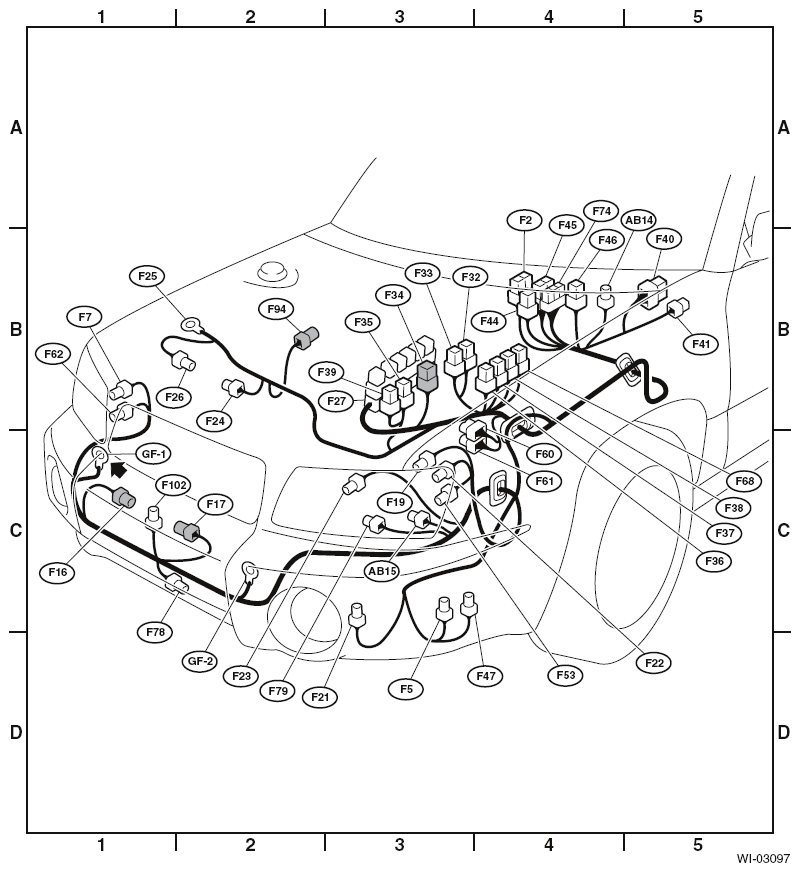

| F2 |
20 |
Blue |
B-4 |
B100 |
Bulkhead wiring harness |
| F5 |
1 |
Black |
C-3 |
|
Horn |
| F7 |
3 |
Black |
C-1 |
|
Head light RH |
| F16 |
2 |
Black |
C-1 |
|
Sub fan motor (Non-turbo model) |
| Gray |
C-1 |
|
Sub fan motor (Turbo model) |
| F17 |
2 |
Black |
C-2 |
|
Main fan motor (Non-turbo model) |
| Gray |
C-2 |
|
Main fan motor (Turbo model) |
| F19 |
2 |
Gray |
C-3 |
|
Front turn signal light LH |
| F21 |
2 |
Black |
C-3 |
|
Front fog light LH |
| F22 |
2 |
Gray |
C-3 |
|
Front clearance light LH |
| F23 |
3 |
Black |
C-3 |
|
Head light LH |
| F24 |
1 |
Black |
B-2 |
|
A/C compressor |
| F25 |
1 |
|
B-2 |
|
Generator terminal B |
| F26 |
3 |
|
B-2 |
|
Generator |
| F27 |
36 |
Black |
B-3 |
|
A/C relay holder |
| F32 |
2 |
Green |
B-3 |
|
Front washer motor |
| F33 |
2 |
|
B-3 |
|
Rear washer motor |
| F34 |
4 |
|
B-3 |
|
SBF holder |
| F35 |
2 |
|
B-3 |
|
Main fuse box (M/B) |
| F36 |
3 |
|
B-4 |
|
| F37 |
6 |
Black |
B-4 |
|
| F38 |
1 |
|
B-4 |
|
| F39 |
8 |
|
B-3 |
|
| F40 |
9 |
Brown |
B-5 |
|
Fuse & relay box (F/B) |
| F41 |
7 |
Gray |
B-5 |
|
| F44 |
8 |
|
B-4 |
B61 |
Bulkhead wiring harness |
| F45 |
16 |
|
B-4 |
B62 |
| F46 |
2 |
Black |
B-4 |
B108 |
| F47 |
1 |
Black |
C-4 |
|
Horn |
| F53 |
2 |
Black |
C-3 |
|
Side maker light LH |
| F60 |
16 |
Brown |
C-3 |
E3 |
Engine wiring harness (Turbo model) |
| F61 |
20 |
Black |
C-3 |
E2 |
| F62 |
8 |
Black |
B-1 |
|
Shield joint connector |
| F68 |
4 |
|
B-4 |
|
Main fuse box (M/B) |
| F74 |
24 |
Black |
B-4 |
B200 |
Bulkhead wiring harness (Turbo model) |
| F78 |
2 |
Black |
B-1 |
|
Ambient sensor |
| F79 |
4 |
|
C-3 |
|
A/C pressure switch |
| F94 |
2 |
Brown |
B-2 |
|
Front ABS wheel speed sensor |
| F102 |
2 |
Black |
C-1 |
|
Keyless buzzer |
