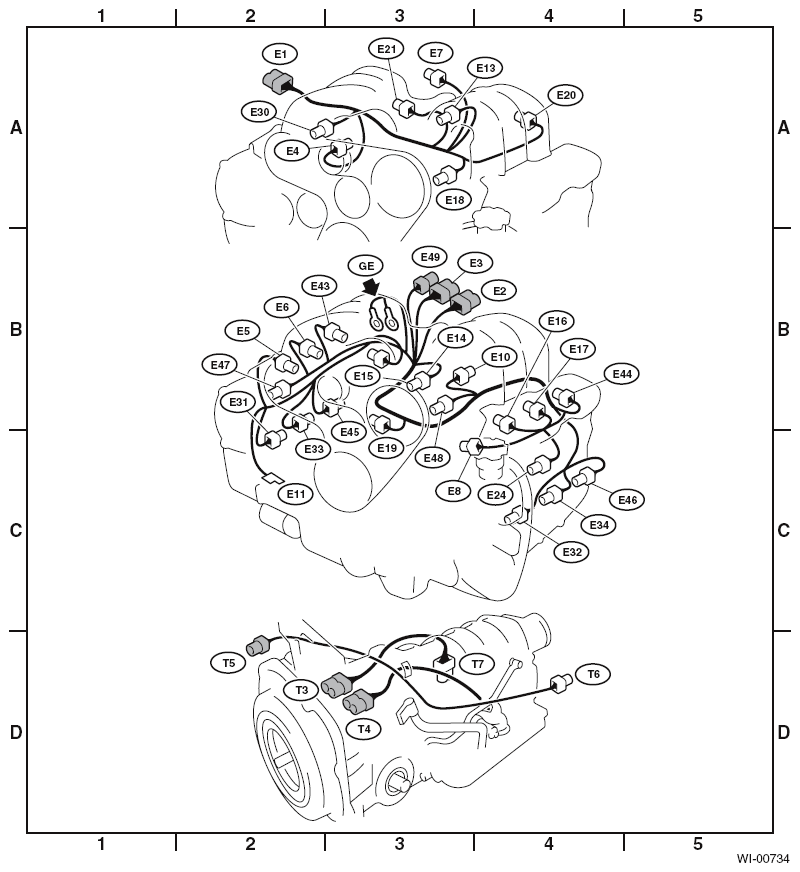

| E1 |
16 |
Gray |
A-2 |
B20 |
Bulkhead wiring harness |
| E2 |
20 |
Light gray |
B-3 |
B21 |
| E3 |
16 |
Brown |
B-3 |
B22 |
| E4 |
2 |
Black |
A-2 |
|
Purge control solenoid valve |
| E5 |
2 |
Gray |
B-2 |
|
Fuel injector No. 1 |
| E6 |
2 |
Gray |
B-2 |
|
Fuel injector No. 3 |
| E7 |
3 |
Gray |
A-3 |
|
Idle speed control solenoid valve |
| E8 |
3 |
Light gray |
C-3 |
|
Engine coolant temperature sensor and thermometer |
| E10 |
2 |
Gray |
B-3 |
|
Crankshaft position sensor |
| E11 |
1 |
|
C-2 |
|
Oil pressure switch |
| E13 |
3 |
Black |
A-3 |
|
Throttle position sensor |
| E14 |
2 |
Blue |
B-3 |
|
Knock sensor-1 |
| E15 |
3 |
Gray |
B-2 |
|
Camshaft position sensor |
| E16 |
2 |
Gray |
B-3 |
|
Fuel injector No. 2 |
| E17 |
2 |
Gray |
B-3 |
|
Fuel injector No. 4 |
| E18 |
6 |
Dark gray |
A-3 |
|
EGR solenoid valve |
| E19 |
1 |
|
C-2 |
|
Power steering oil pressure switch |
| E20 |
2 |
Black |
A-3 |
|
Intake air temperature sensor |
| E21 |
3 |
Black |
A-2 |
|
Pressure sensor |
| E24 |
4 |
Dark gray |
C-3 |
|
Front oxygen (A/F) sensor LH |
| E30 |
2 |
Brown |
A-2 |
|
Induction valve control solenoid |
| E31 |
3 |
Black |
B-2 |
|
Ignition coil No. 1 |
| E32 |
3 |
Black |
C-3 |
|
Ignition coil No. 2 |
| E33 |
3 |
|
C-2 |
|
Ignition coil No. 3 |
| E34 |
3 |
|
C-4 |
|
Ignition coil No. 4 |
| E43 |
2 |
Gray |
B-2 |
|
Fuel injector No. 5 |
| E44 |
2 |
Gray |
B-4 |
|
Fuel injector No. 6 |
| E45 |
3 |
Black |
B-2 |
|
Ignition coil No. 5 |
| E46 |
3 |
Black |
C-4 |
|
Ignition coil No. 6 |
| E47 |
4 |
Dark gray |
B-2 |
|
Front oxygen (A/F) sensor RH |
| E48 |
2 |
Blue |
C-3 |
|
Knock sensor-2 |
| E49 |
8 |
Dark gray |
B-3 |
B252 |
Bulkhead wiring harness |
