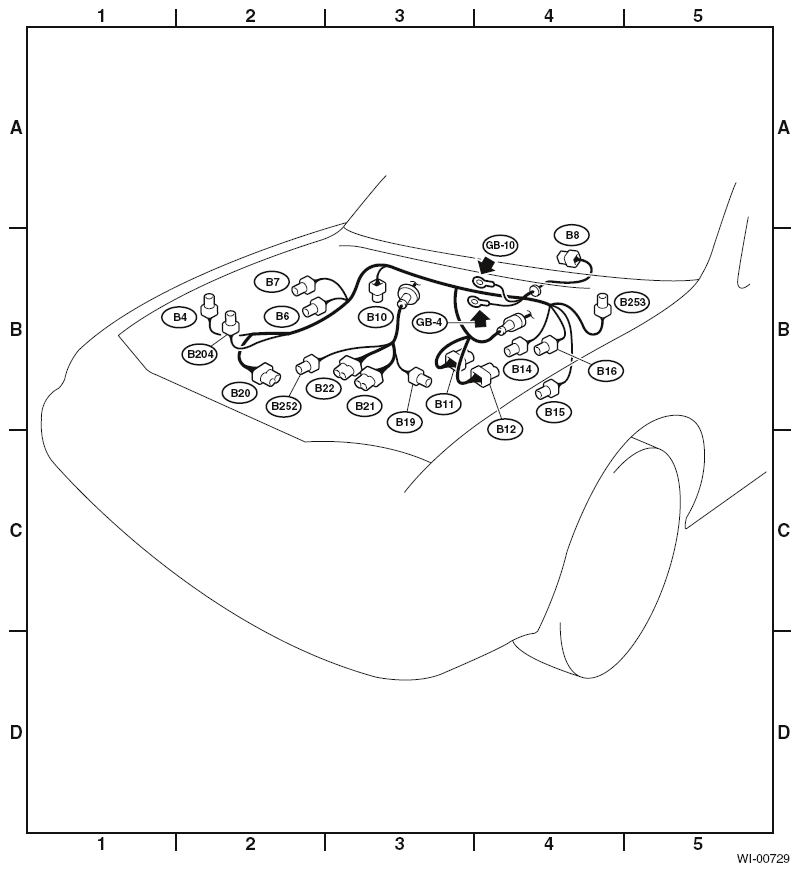

6-Cylinder Engine Model
| Connector | Connecting to | ||||||
|---|---|---|---|---|---|---|---|
| No. | Pole | Color | Area | No. | Name | ||
| B4 | 4 | Gray | B-2 | AT dropping resistor | |||
| B6 | 2 | Brown | B-2 | ABS front sensor RH | |||
| B7 | 6 | Black | B-2 | Cruise control actuator | |||
| B8 | 5 | Gray | B-3 | Front wiper motor | |||
| B10 | 4 | (1) | B-2 | A/C pressure switch | |||
| B11 | 20 | Black | B-3 | T4 | Transmission (AT) | ||
| B12 | 12 | Black | B-3 | T3 | |||
| B14 | 1 | Black | B-3 | Starter (Magnet) | |||
| B15 | 2 | Brown | B-3 | ABS front sensor LH | |||
| B16 | 2 | Gray | B-3 | Brake fluid level switch | |||
| B19 | 6 | (1) | B-3 | T5 | Rear oxygen sensor cord | ||
| B20 | 16 | Gray | B-2 | E1 | Engine wiring harness | ||
| B21 | 20 | Light gray | B-2 | E2 | |||
| B22 | 16 | Brown | B-2 | E3 | |||
| B204 | 1 | Black | B-2 | Security horn | |||
| B252 | 8 | Dark | gray | B-2 | E49 Engine wiring harness | ||
| B253 | 4 | Gray | B-3 | Fan relay | |||
|
|||||||
