Test 4: Checking Harness Connector Between Sub Fan Relay-2 & Sub Fan Motor
Test 4: Checking Harness Connector Between Sub Fan Relay-2 & Sub Fan Motor
To check harness connector between sub fan relay-2 and sub fan motor, see
Fig 1
.

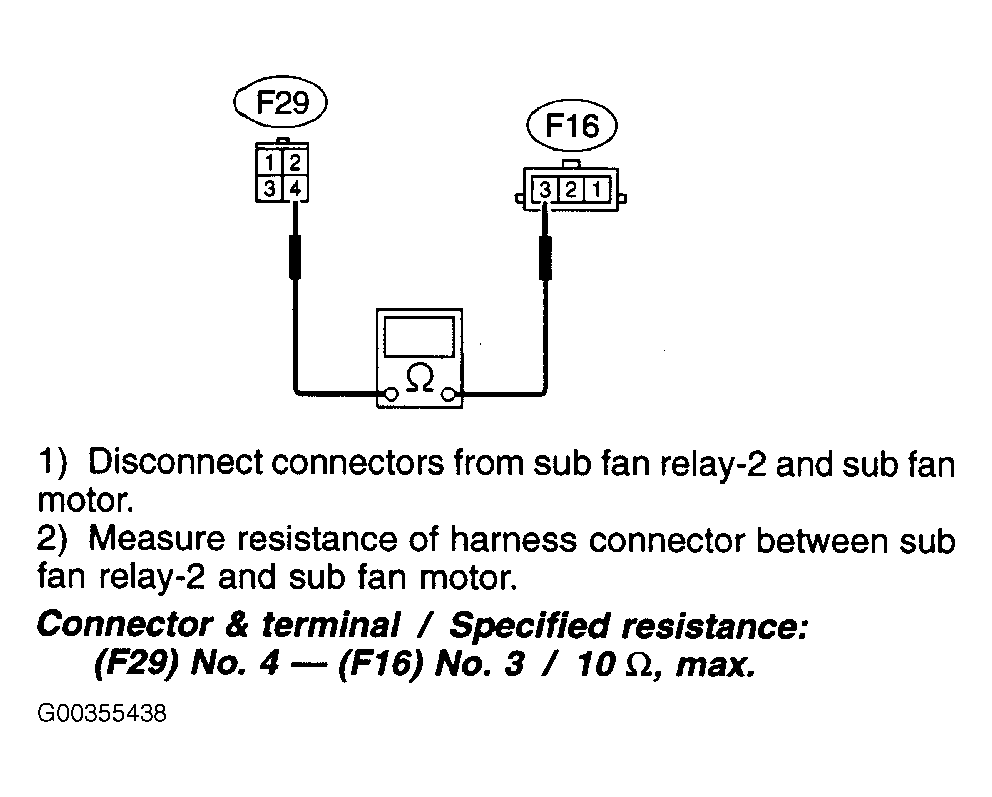

Fig 1: Checking Harness Connector Between Sub Fan Relay-2 & Sub Fan Motor
Courtesy of SUBARU OF AMERICA, INC.
