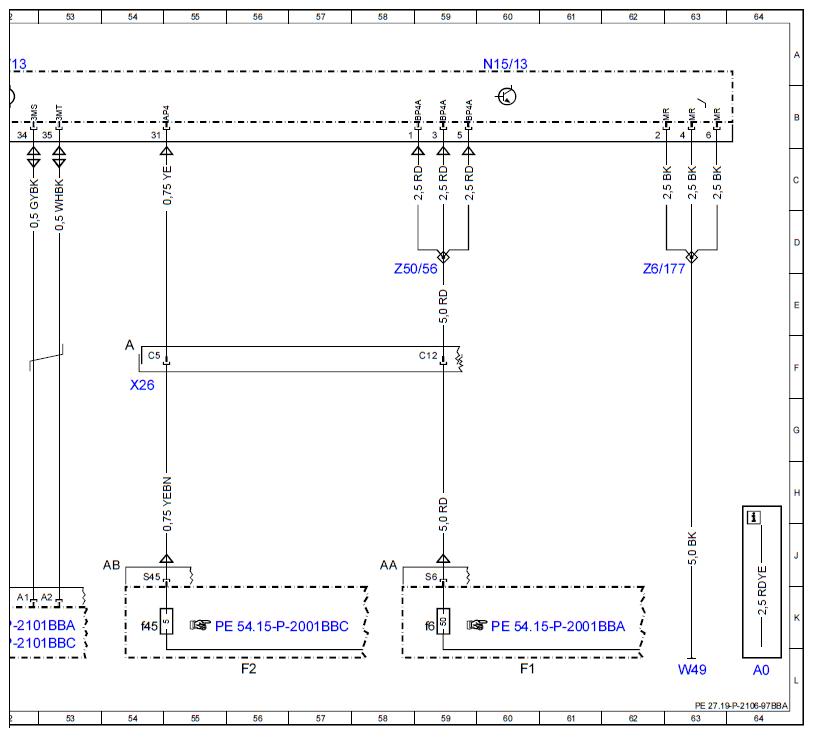

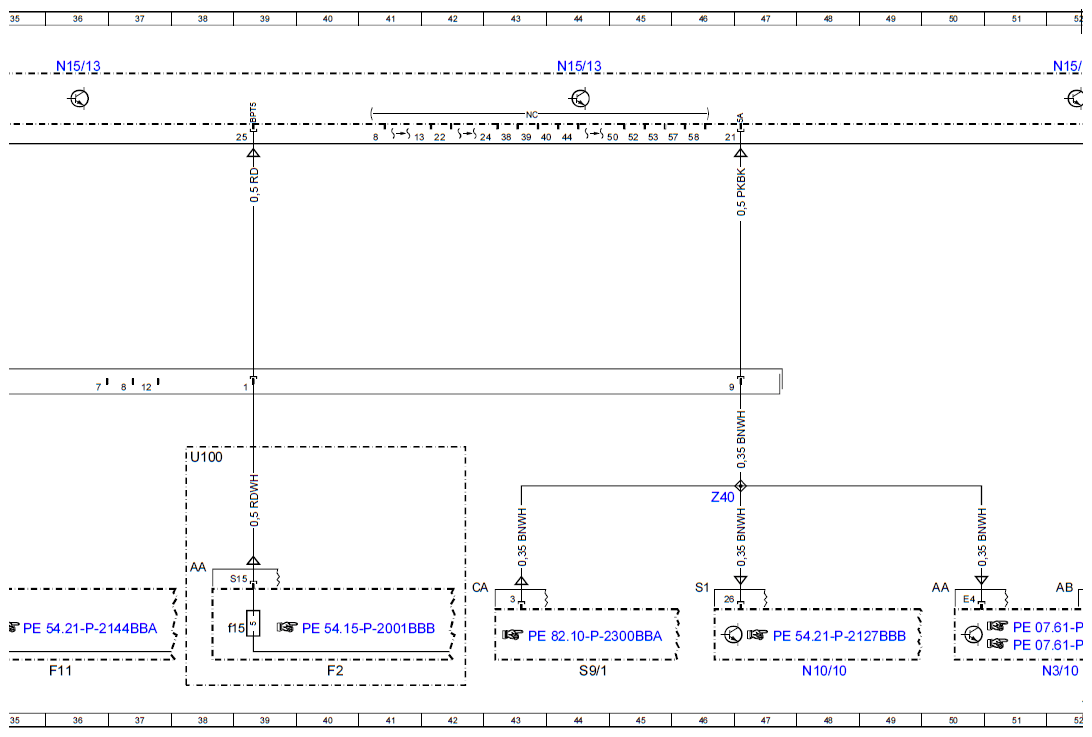

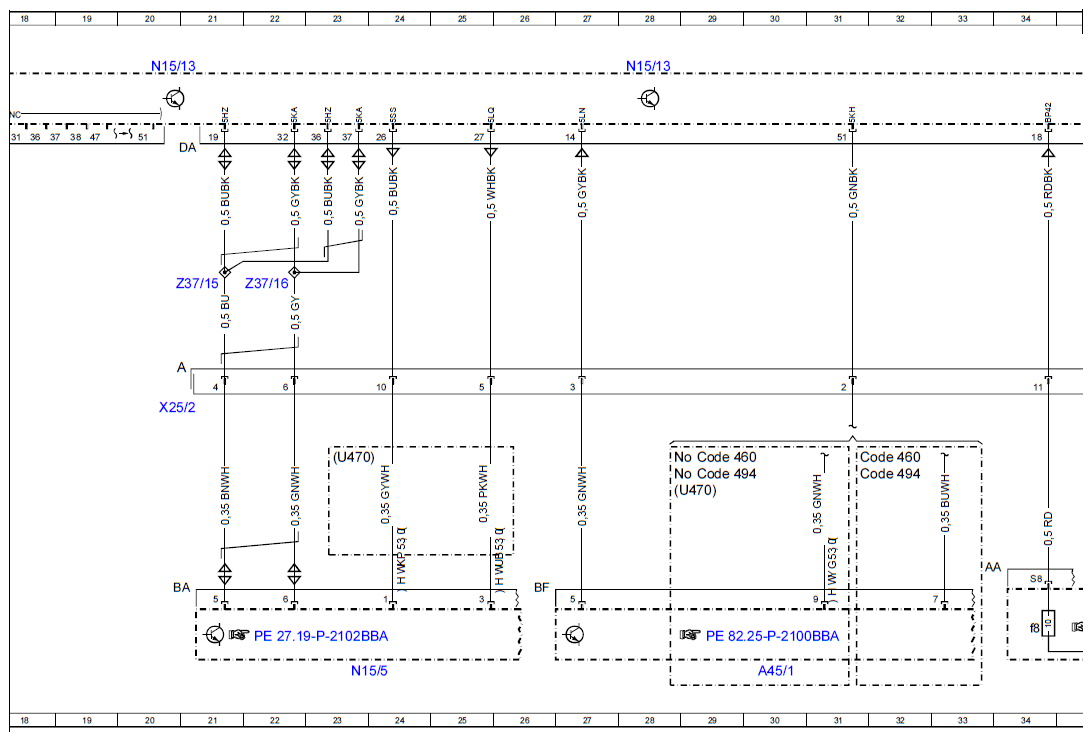

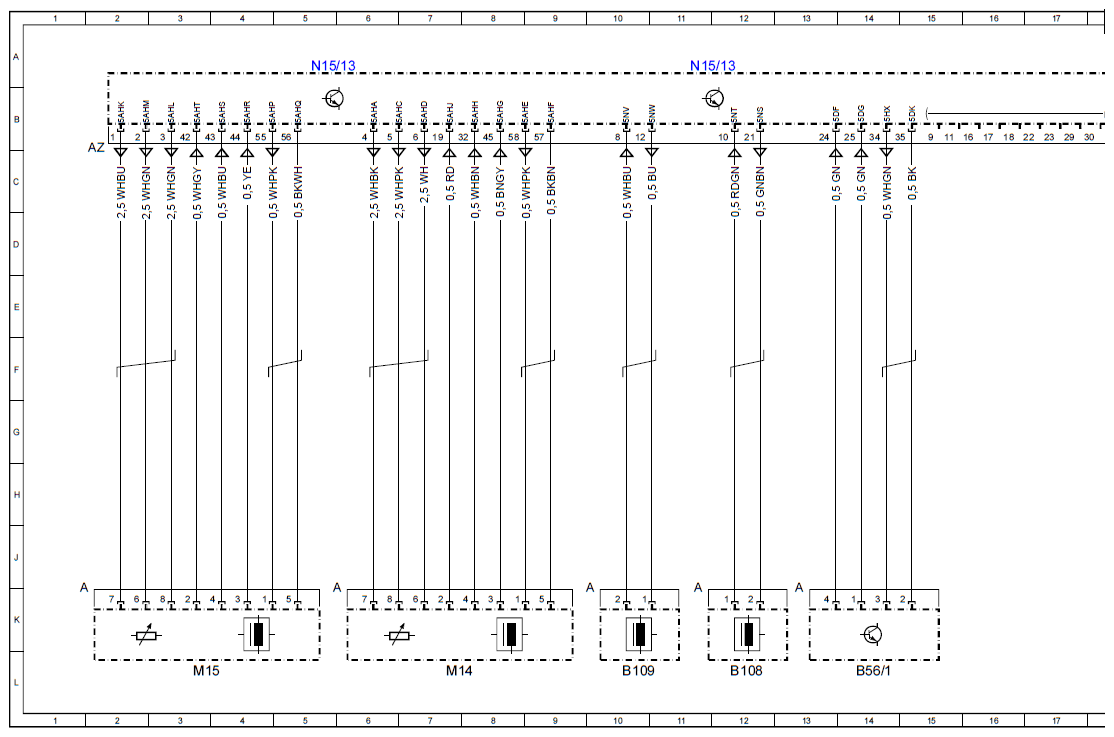

Wiring Diagram For Dual Clutch Transmission Control Unit - PE27.19-P-2106-97BBA
TRANSMISSION 700.4 in MODEL 453.0/3/4 up to model year 2020 with CODE 429 (twinamic)
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 64L |
| A45/1 | Steering wheel clock spring contact | 30L |
| B108 | Rpm sensor 1, transmission input shaft with direction detection | 12L |
| B109 | Rpm sensor 2, transmission input shaft | 10L |
| B56/1 | Transmission mode recognition sensor | 14L |
| Code 460 | Canada version | 29G |
| Code 460 | Canada version | 31G |
| Code 494 | USA version | 29H |
| Code 494 | USA version | 31H |
| F1 | Power supply fuse and relay module | 60L |
| F11 | Combustion engine fuse and relay module | 36L |
| F11f8 | Fuse 8 | 34K |
| F1f6 | Fuse 6 | 59K |
| F2 | Vehicle interior fuse and relay module | 40L |
| F2 | Vehicle interior fuse and relay module | 56L |
| F2f15 | Fuse 15 | 39K |
| F2f45 | Fuse 45 | 54K |
| M14 | Clutch actuator 1 | 7L |
| M15 | Clutch actuator 2 | 3L |
| N10/10 | Center SAM control unit | 48L |
| N15/13 | Double clutch transmission control unit | 5A |
| N15/13 | Double clutch transmission control unit | 11A |
| N15/13 | Double clutch transmission control unit | 20A |
| N15/13 | Double clutch transmission control unit | 28A |
| N15/13 | Double clutch transmission control unit | 36A |
| N15/13 | Double clutch transmission control unit | 44A |
| N15/13 | Double clutch transmission control unit | 52A |
| N15/13 | Double clutch transmission control unit | 60A |
| N15/5 | Electronic selector lever module control unit | 23L |
| N3/10 | ME-SFI [ME] control unit | 52L |
| S9/1 | Stop lamp switch | 44L |
| U100 | Valid as of WME4533421K030107 | 38G |
| U470 | Valid for model 453.0 | 28H |
| U470 | Valid for model 453.0 | 23G |
| W49 | Transmission ground point | 63L |
| X25/2 | Engine compartment/vehicle interior electrical connector | 20G |
| X26 | Vehicle interior/engine wiring harness electrical connector | 54F |
| Z37/15 | CAN transmission bus (high) connector sleeve | 21E |
| Z37/16 | CAN transmission bus (low) connector sleeve | 22E |
| Z40 | Stop lamp signal connector sleeve | 46H |
| Z50/56 | Circuit 30 (fused) connector sleeve | 59D |
| Z6/177 | Ground connection connector sleeve | 63D |
