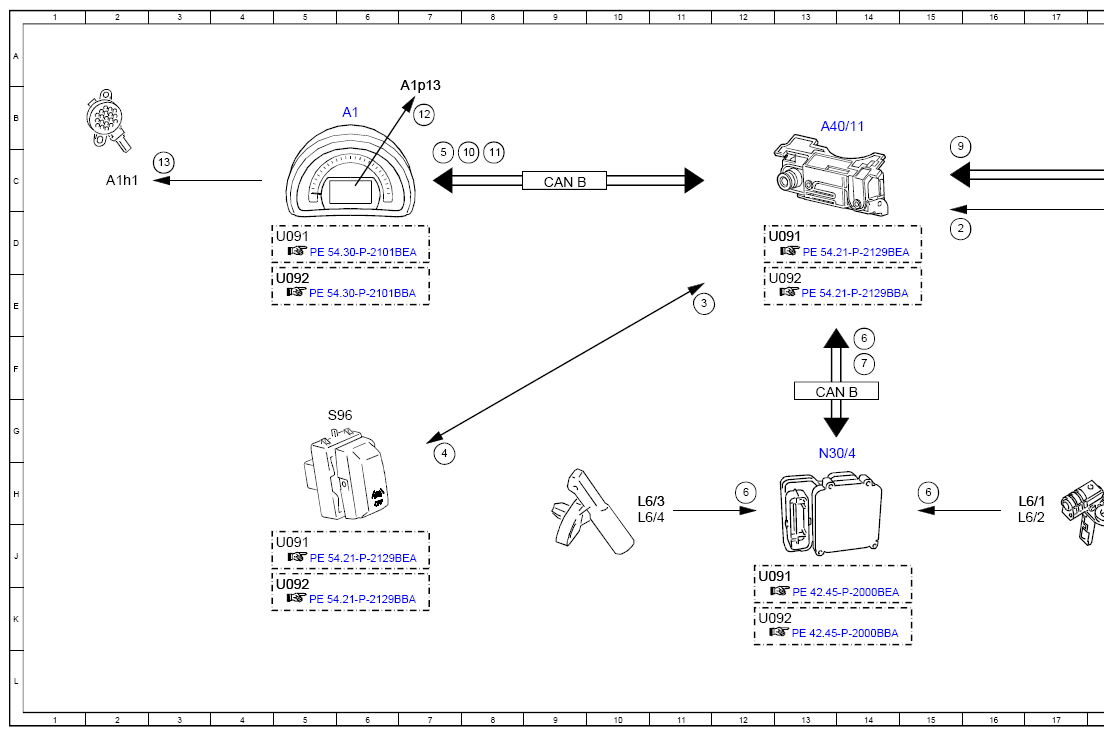

Electrical Function Schematic For Lane Keeping Assist - PE54.71-P-2057-97BBA
MODEL 453.0/3/4 with CODE 238 (Active lane keeping Assist)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, signal | 22F |
| 10 | Lane Keeping Assist warning, request | 8C |
| 11 | Instrument cluster message, request | 8C |
| 12 | Instrument cluster, message | 7B |
| 13 | Warning buzzer, actuation | 3C |
| 2 | Terminal 15g, signal | 15D |
| 3 | Lane Keeping Assist button, status | 12E |
| 4 | Lane Keeping Assist button status indicator, actuation | 7G |
| 5 | Lane Keeping Assist, status | 7C |
| 6 | Wheel speed, signal | 12H |
| 6 | Wheel speed, signal | 14F |
| 6 | Wheel speed, signal | 15H |
| 7 | Vehicle speed, signal | 14F |
| 8 | Combination switch, status | 27C |
| 9 | Turn signal, status | 16C |
| A1 | Instrument cluster | 6B |
| A1h1 | Warning buzzer | 2C |
| A1p13 | Multifunction display | 7B |
| A40/11 | Multifunction camera | 13B |
| CAN B | Interior CAN | 9C |
| CAN B | Interior CAN | 13F |
| CAN B | Interior CAN | 22C |
| F2 | Vehicle interior fuse and relay module | 20F |
| L6/1 | Left front axle rpm sensor | 16H |
| L6/2 | Right front axle rpm sensor | 16H |
| L6/3 | Left rear axle rpm sensor | 10H |
| L6/4 | Right rear axle rpm sensor | 10H |
| N10/10 | Center SAM control unit | 25B |
| N30/4 | Electronic Stability Program control unit | 13G |
| S2 | Ignition lock | 24F |
| S4 | Combination switch | 29B |
| S96 | Lane Keeping Assist button | 5G |
| U091 | Valid for model 453.091/391/491 | 12J |
| U091 | Valid for model 453.091/391/491 | 5J |
| U091 | Valid for model 453.091/391/491 | 5D |
| U091 | Valid for model 453.091/391/491 | 19H |
| U091 | Valid for model 453.091/391/491 | 23H |
| U091 | Valid for model 453.091/391/491 | 12D |
| U091 | Valid for model 453.091/391/491 | 24D |
| U092 | Except model 453.091/391/491 | 12K |
| U092 | Except model 453.091/391/491 | 5K |
| U092 | Except model 453.091/391/491 | 5E |
| U092 | Except model 453.091/391/491 | 19J |
| U092 | Except model 453.091/391/491 | 23H |
| U092 | Except model 453.091/391/491 | 12E |
| U092 | Except model 453.091/391/491 | 24E |
