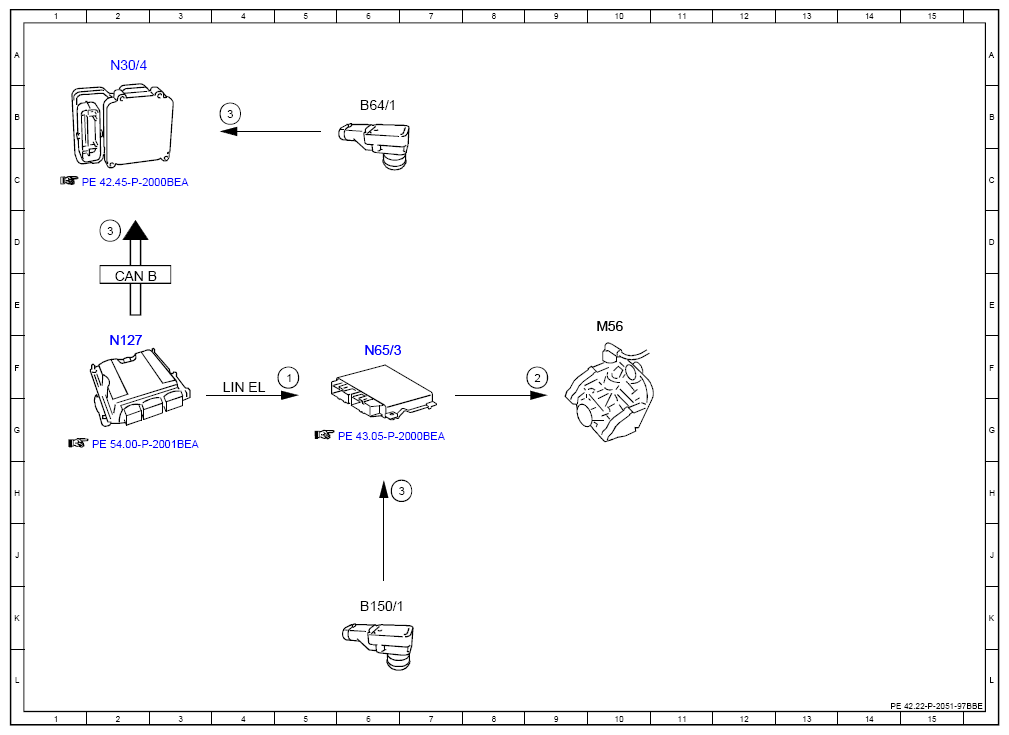

Electrical Function Schematic For Vacuum Supply - PE42.22-P-2051-97BBE
MODEL 453.091/391/491 with ENGINE 780
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Vacuum pump, request | 5F |
| 2 | Vacuum pump, actuation | 9F |
| 3 | Brake vacuum sensor, signal | 7H |
| 3 | Brake vacuum sensor, signal | 2D |
| 3 | Brake vacuum sensor, signal | 4B |
| B150/1 | Brake booster vacuum sensor | 6K |
| B64/1 | Brake vacuum sensor | 6B |
| CAN B | Interior CAN | 2E |
| UN EL | Electric drive UN | 4F |
| M56 | Vacuum pump | 10E |
| N127 | Electric drive control unit | 2F |
| N30/4 | Electronic Stability Program control unit | 2A |
| N65/3 | Brake booster vacuum pump control unit | 6F |
