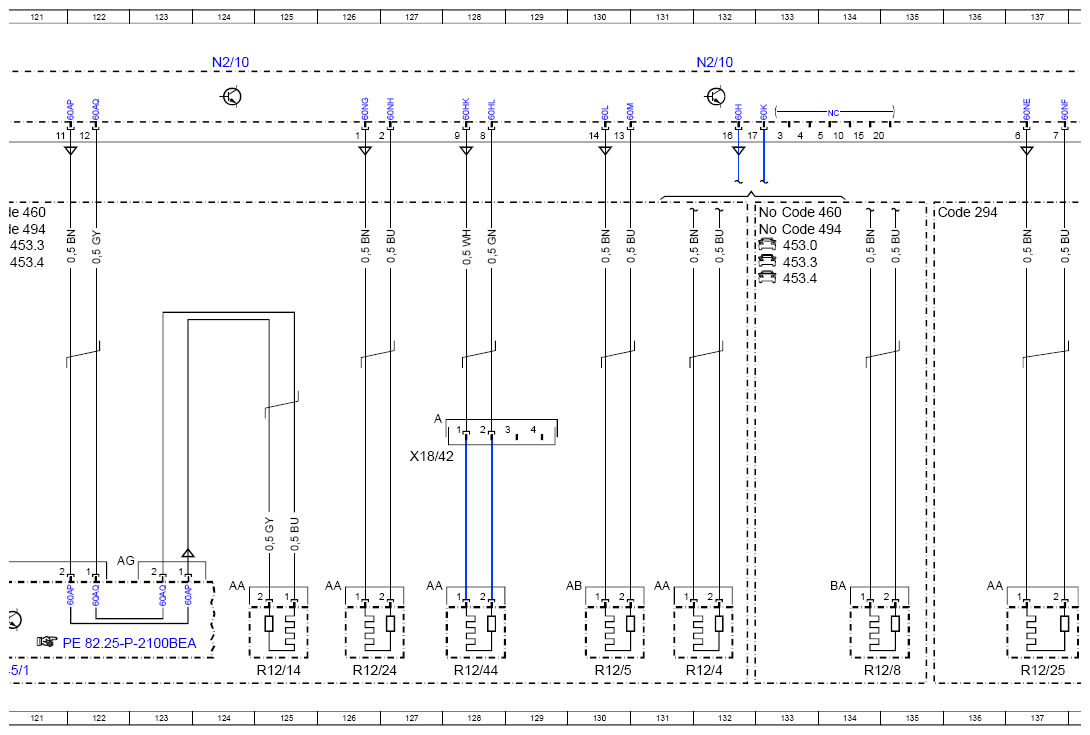

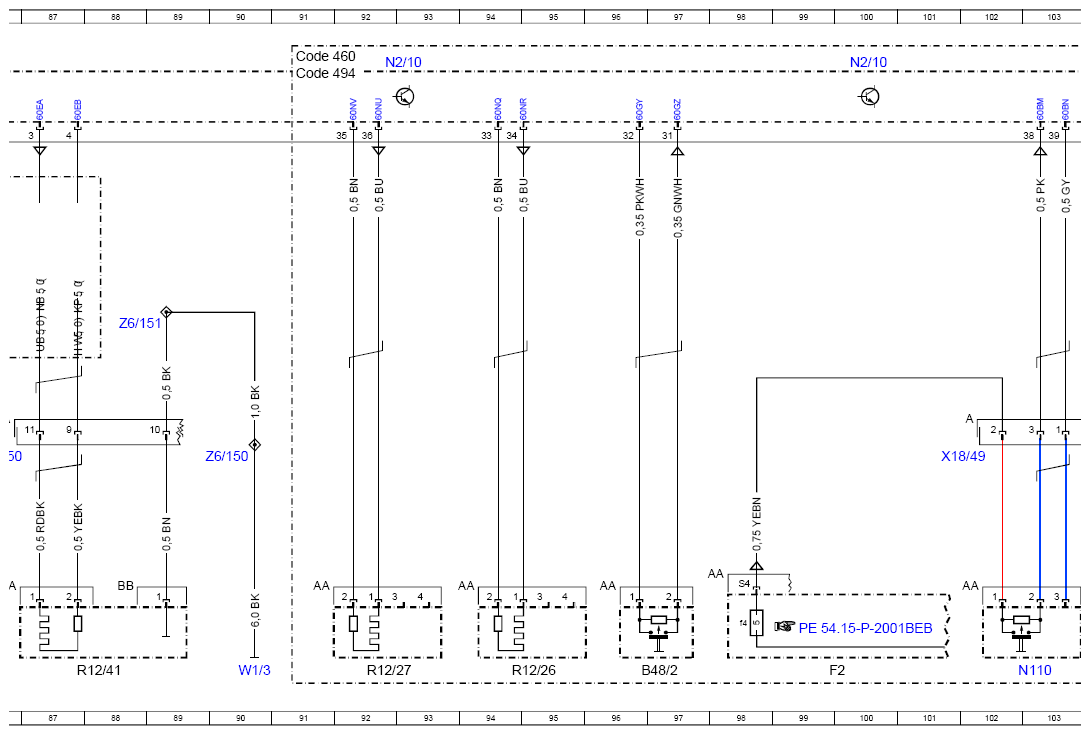

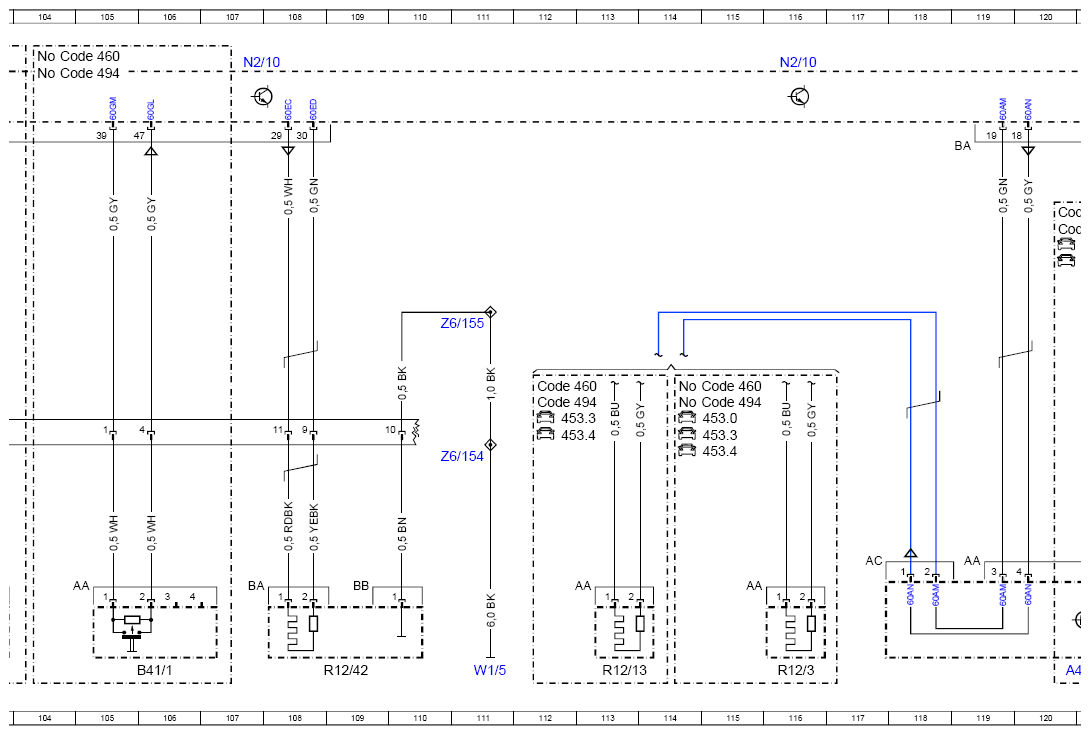

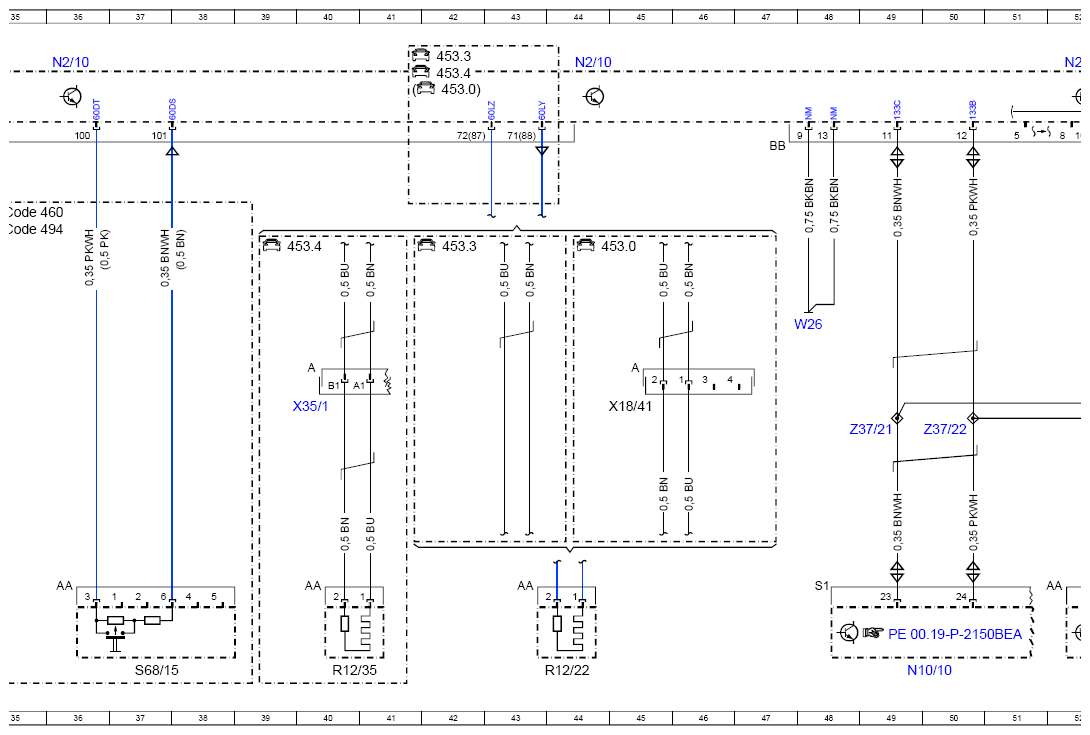

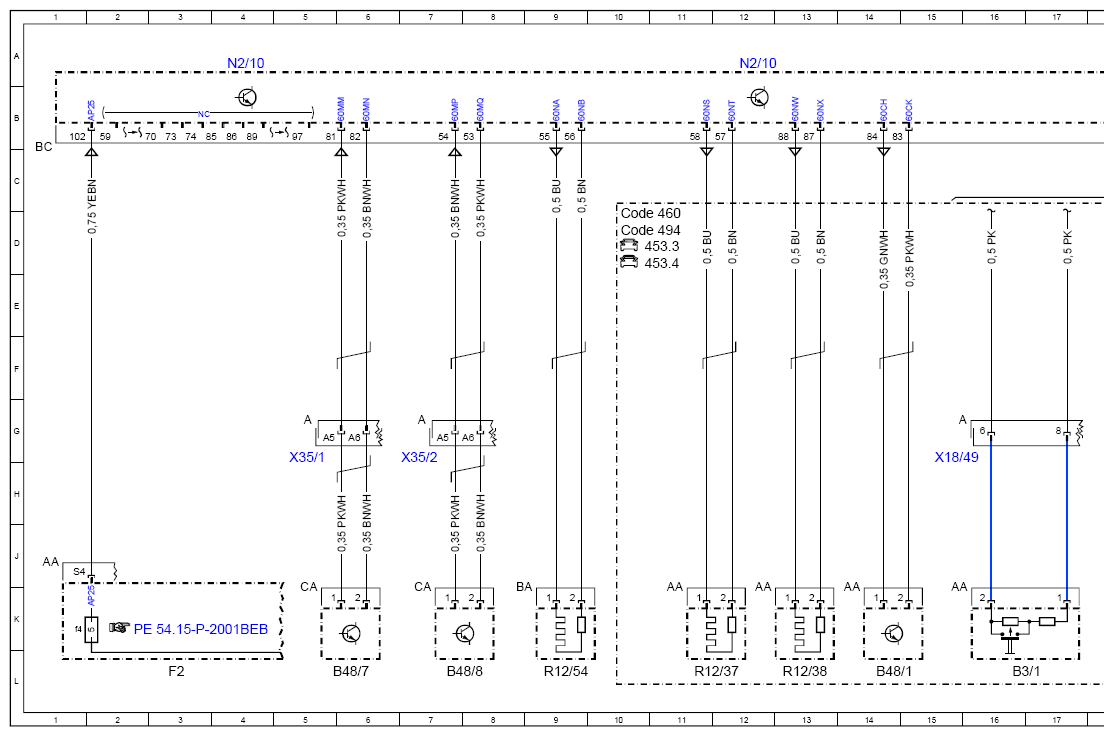

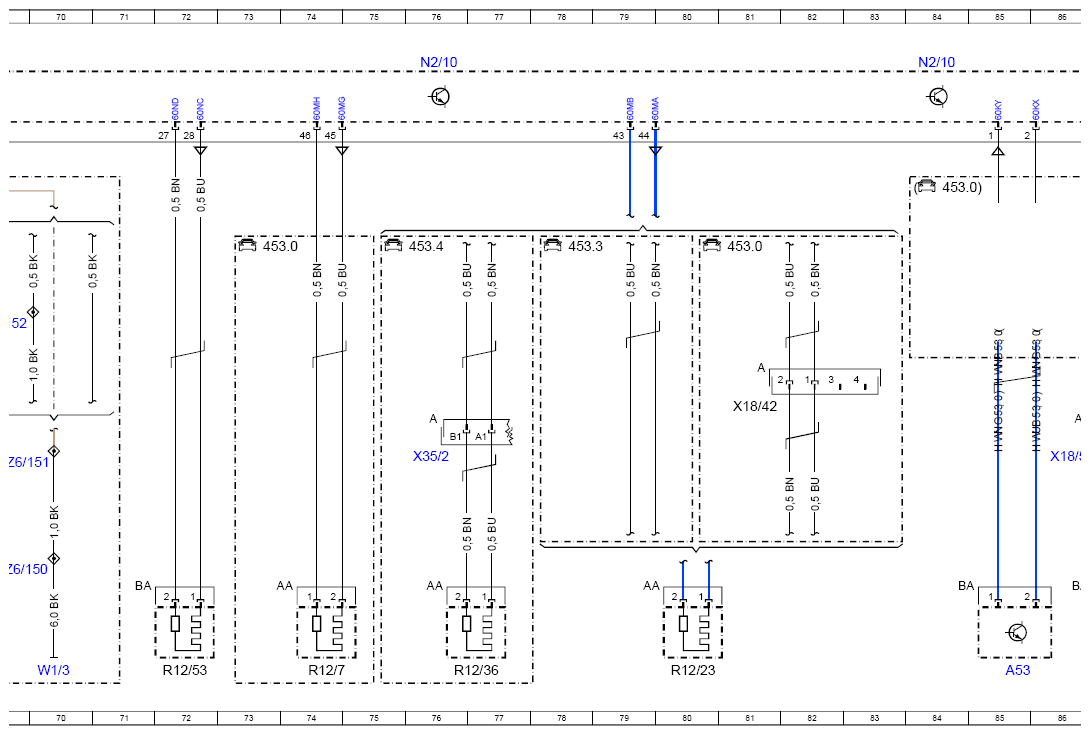

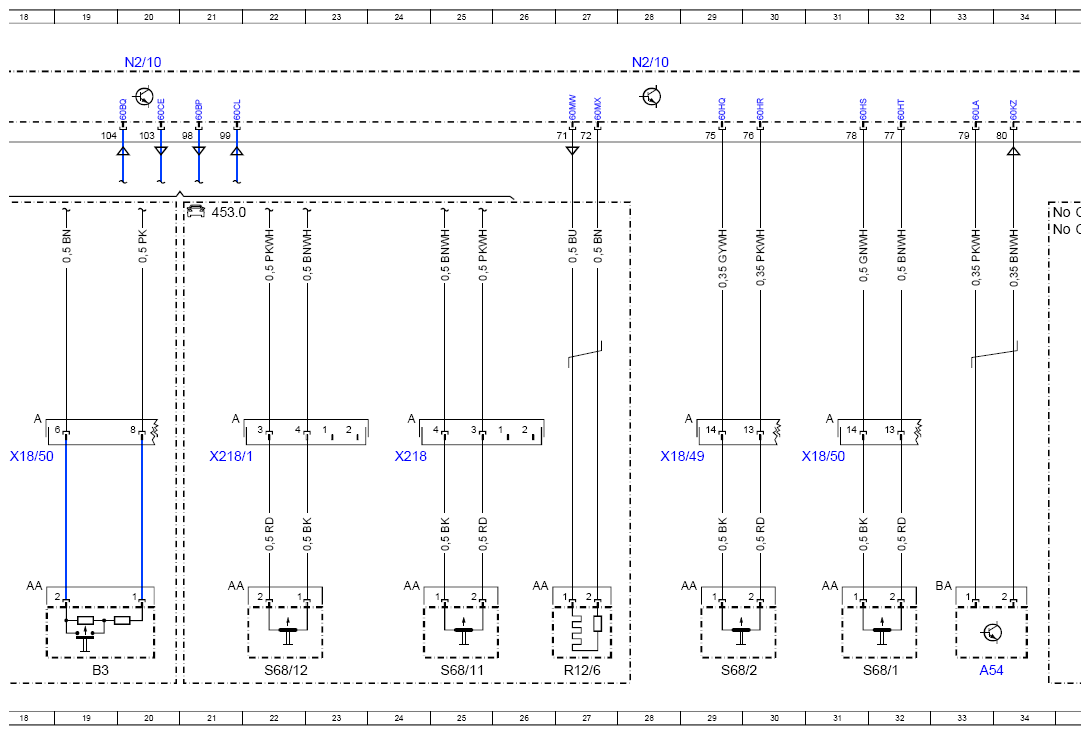

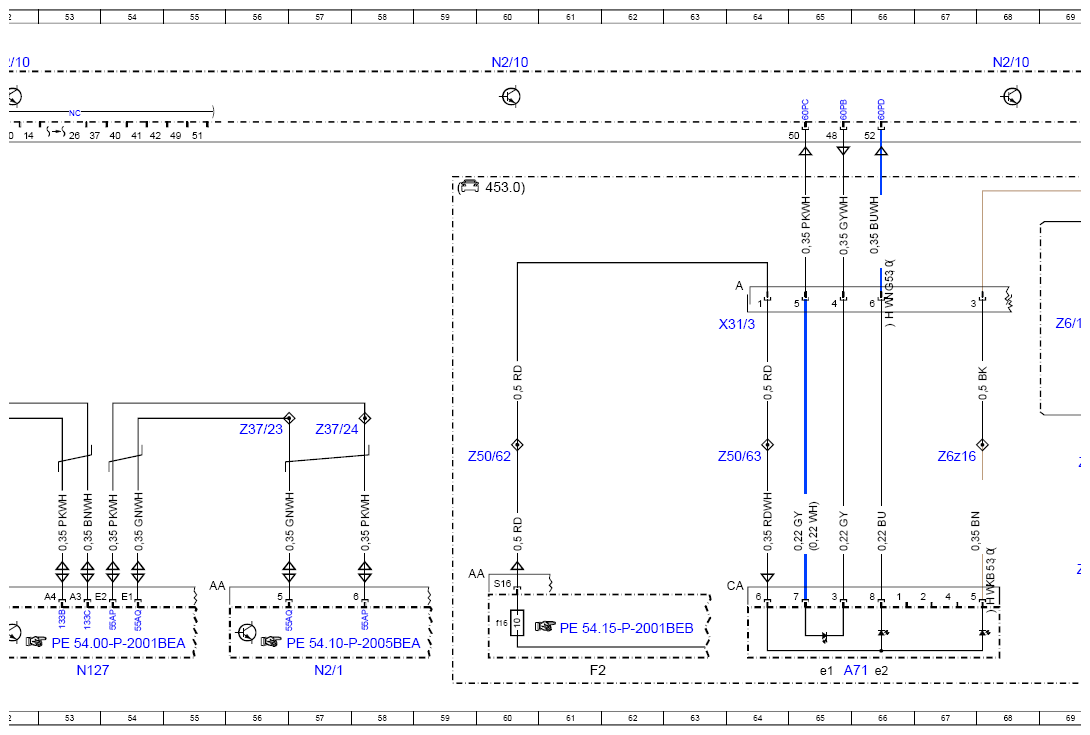

Wiring Diagram For Airbag Control Unit - PE91.60-P-2105-97BEA
MODEL 453.091/391/491 up to model year 2020
| Code: | Designation: | Position: |
| A0 | Use of wiring diagrams | 145L |
| A45/1 | Steering wheel clock spring contact | 120L |
| A53 | Left sidebag sensor | 85L |
| A54 | Right sidebag sensor | 33L |
| A71 | Front passenger airbag warning indicator | 65L |
| A71e1 | Front passenger airbag OFF indicator lamp | 65L |
| A71e2 | Front passenger airbag ON indicator lamp | 66L |
| B3 | Left front seat position sensor | 19L |
| B3/1 | Right front seat position sensor | 16L |
| B41/1 | Front passenger seat occupied recognition | 106L |
| B48/1 | Left frontal acceleration sensor | 14L |
| B48/2 | Right frontal acceleration sensor | 97L |
| B48/7 | Left front door pressure sensor | 6L |
| B48/8 | Right front door pressure sensor | 7L |
| Code 294 | Kneebag for driver | 135D |
| Code 460 | Canada version | 10D |
| Code 460 | Canada version | 35D |
| Code 460 | Canada version | 112F |
| Code 460 | Canada version | 114F |
| Code 460 | Canada version | 91A |
| Code 460 | Canada version | 104A |
| Code 460 | Canada version | 120D |
| Code 460 | Canada version | 133D |
| Code 494 | USA version | 10D |
| Code 494 | USA version | 35D |
| Code 494 | USA version | 112G |
| Code 494 | USA version | 114G |
| Code 494 | USA version | 91A |
| Code 494 | USA version | 104A |
| Code 494 | USA version | 120D |
| Code 494 | USA version | 133D |
| F2 | Vehicle interior fuse and relay module | 3L |
| F2 | Vehicle interior fuse and relay module | 61L |
| F2 | Vehicle interior fuse and relay module | 100L |
| F2f16 | Fuse 16 | 60K |
| F2f4 | Fuse 4 | IK |
| F2f4 | Fuse 4 | 98K |
| N10/10 | Center SAM control unit | 49L |
| N110 | Weight Sensing System (WSS) control unit | 103L |
| N127 | Electric drive control unit | 53L |
| N2/1 | High-voltage crash sensor control unit | 57L |
| N2/10 | Supplemental restraint system control unit | 4A |
| N2/10 | Supplemental restraint system control unit | 12A |
| N2/10 | Supplemental restraint system control unit | 20A |
| N2/10 | Supplemental restraint system control unit | 28A |
| N2/10 | Supplemental restraint system control unit | 36A |
| N2/10 | Supplemental restraint system control unit | 44A |
| N2/10 | Supplemental restraint system control unit | 52A |
| N2/10 | Supplemental restraint system control unit | 60A |
| N2/10 | Supplemental restraint system control unit | 68A |
| N2/10 | Supplemental restraint system control unit | 76A |
| N2/10 | Supplemental restraint system control unit | 84A |
| N2/10 | Supplemental restraint system control unit | 92A |
| N2/10 | Supplemental restraint system control unit | 100A |
| N2/10 | Supplemental restraint system control unit | 107A |
| N2/10 | Supplemental restraint system control unit | 116A |
| N2/10 | Supplemental restraint system control unit | 124A |
| N2/10 | Supplemental restraint system control unit | 132A |
| RI 2/13 | Driver airbag squib 1 | 113L |
| RI 2/14 | Driver airbag squib 2 | 125L |
| R12/22 | Left windowbag squib | 44L |
| R12/23 | Right windowbag squib | 80L |
| R12/24 | Front passenger kneebag squib | 126L |
| R12/25 | Driver kneebag squib | 137L |
| R12/26 | Right front belt force limiter | 95L |
| R12/27 | Left front belt force limiter | 92L |
| R12/3 | Driver airbag squib | 116L |
| R12/35 | Left headbag squib | 40L |
| R12/36 | Right headbag squib | 76L |
| R12/37 | Left front belt anchor fitting tensioner squib | 11L |
| R12/38 | Right front belt anchor fitting tensioner squib | 13L |
| R12/4 | Front passenger airbag squib 1 | 132L |
| R12/41 | Left pelvis/thorax side airbag | 88L |
| R12/42 | Right pelvis/thorax side airbag | 109L |
| R12/44 | Front passenger airbag bleed valve squib | 128L |
| R12/5 | Front passenger airbag squib 2 | 130L |
| R12/53 | Left front emergency tensioning retractor squib | 72L |
| R12/54 | Right front emergency tensioning retractor squib | 9L |
| R12/6 | Left rear emergency tensioning retractor squib | 27L |
| R12/7 | Right rear emergency tensioning retractor squib | 74L |
| R12/8 | Front passenger airbag squib | 134L |
| S68/1 | Left front seat belt buckle switch | 32L |
| S68/11 | Left rear seat belt buckle switch | 25L |
| S68/12 | Right rear seat belt buckle switch | 22L |
| S68/15 | Front passenger airbag shutoff switch | 37L |
| S68/2 | Right front seat belt buckle switch | 29L |
| W1/3 | Left cockpit ground point | 70L |
| W1/3 | Left cockpit ground point | 90L |
| W1/5 | Right cockpit ground point | 111L |
| W26 | Transmission tunnel ground point | 48E |
| X18/41 | Vehicle interior/optional restraint systems electrical connector | 45G |
| X18/42 | Vehicle interior/restraint systems electrical connector | 81G |
| X18/42 | Vehicle interior/restraint systems electrical connector | 127H |
| X18/49 | Right vehicle interior/seat electrical connector | 15H |
| X18/49 | Right vehicle interior/seat electrical connector | 29H |
| X18/49 | Right vehicle interior/seat electrical connector | 102H |
| X18/50 | Left vehicle interior/seat electrical connector | 18H |
| X18/50 | Left vehicle interior/seat electrical connector | 31H |
| X18/50 | Left vehicle interior/seat electrical connector | 86H |
| X218 | Left rear seat electrical connector | 24H |
| X218/1 | Right rear seat electrical connector | 21H |
| X31/3 | Dome lamp electrical connector | 64E |
| X35/1 | Left front door electrical connector | 5H |
| X35/1 | Left front door electrical connector | 40G |
| X35/2 | Right front door electrical connector | 7H |
| X35/2 | Right front door electrical connector | 76H |
| Z37/21 | CAN bus (low) connector sleeve | 49G |
| Z37/22 | CAN databus (high) connector sleeve | 50G |
| Z37/23 | Electric drive CAN (low) connector sleeve | 56G |
| Z37/24 | Electric drive CAN (high) connector sleeve | 57G |
| Z50/62 | Circuit 30 (fused) connector sleeve | 60G |
| Z50/63 | Circuit 30 (fused) connector sleeve | 64G |
| Z6/150 | Ground connection connector sleeve | 69J |
| Z6/150 | Ground connection connector sleeve | 90G |
| Z6/151 | Ground connection connector sleeve | 69H |
| Z6/151 | Ground connection connector sleeve | 88E |
| Z6/152 | Ground connection connector sleeve | 69E |
| Z6/154 | Ground connection connector sleeve | 111G |
| Z6/155 | Ground connection connector sleeve | 111E |
| Z6z16 | Ground connection connector sleeve | 67G |
