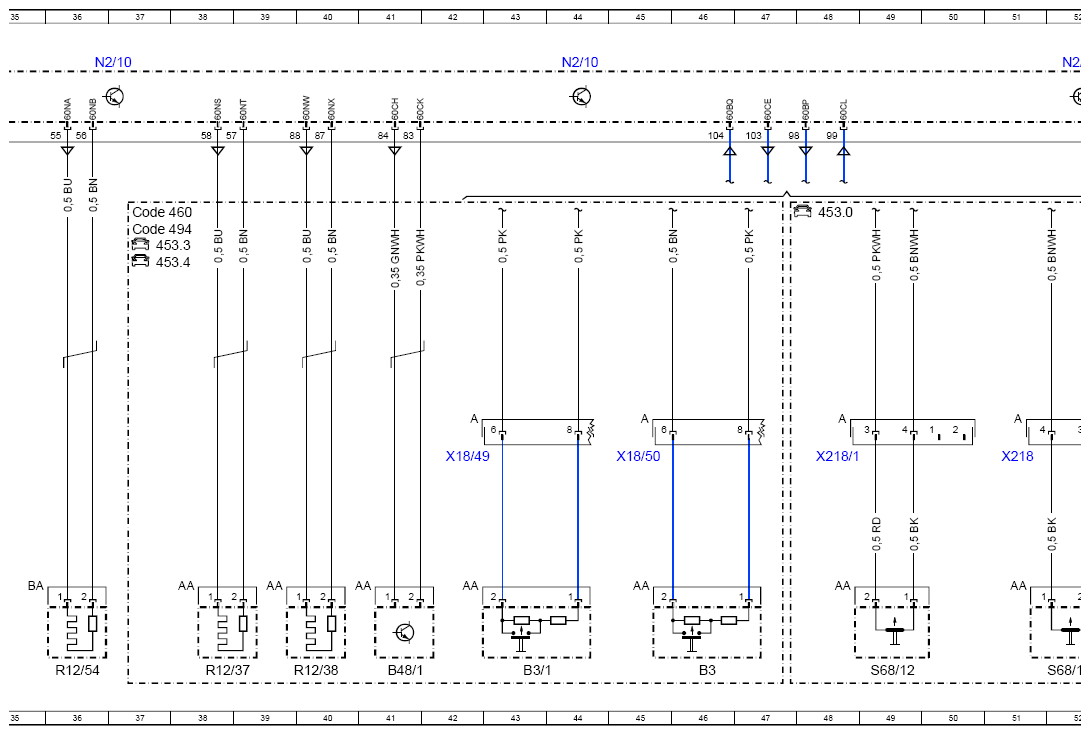

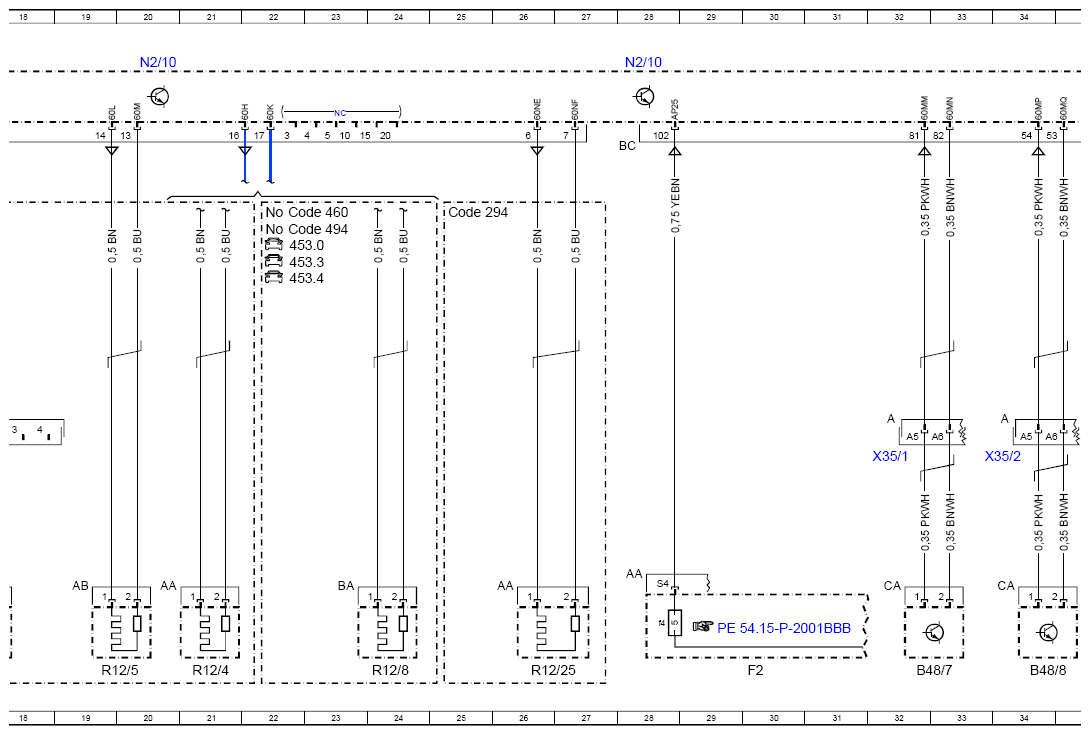

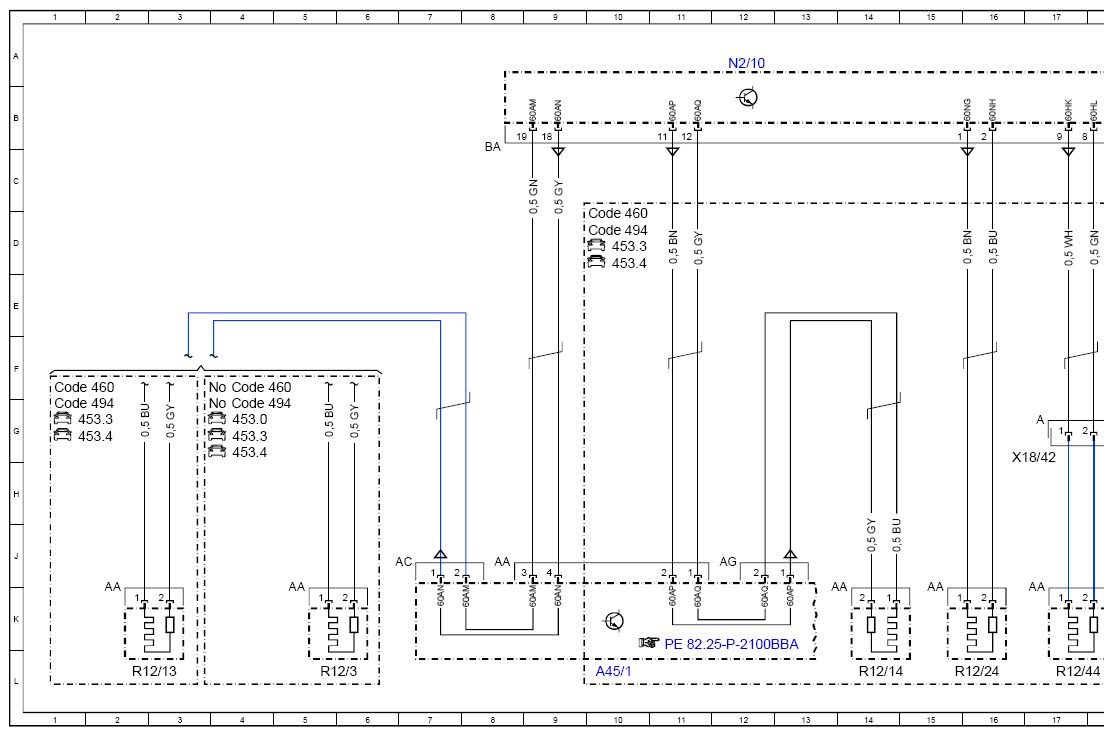

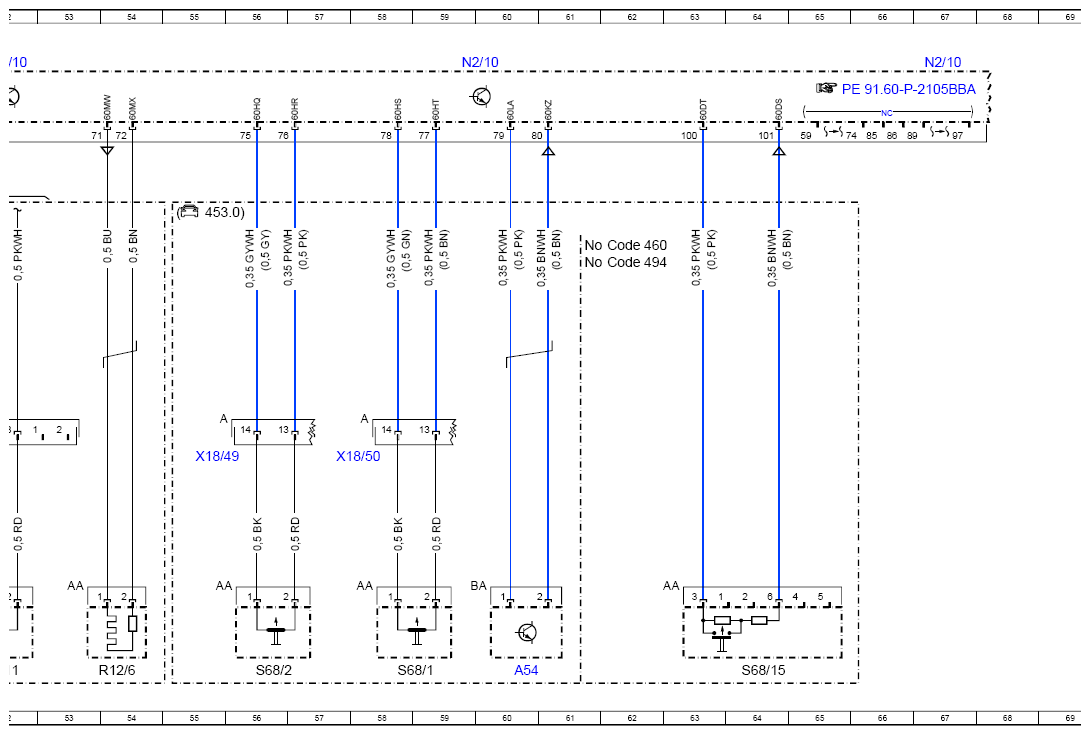

Wiring Diagram For Airbag Control Unit - PE91.60-P-2105-97BBB
MODEL 453.0 (except 453.091), 453.3 (except 453.391), 453.4 (except 453.491) up to model year 2020 BA-BC plug
| Code: | Designation: | Position: |
| A0 | Use of wiring diagrams | 72L |
| A45/1 | Steering wheel clock spring contact | 10L |
| A54 | Right sidebag sensor | 60L |
| B3 | Left front seat position sensor | 46L |
| B3/1 | Right front seat position sensor | 43L |
| B48/1 | Left frontal acceleration sensor | 41L |
| B48/7 | Left front door pressure sensor | 32L |
| B48/8 | Right front door pressure sensor | 34L |
| Code 294 | Kneebag for driver | 25D |
| Code 460 | Canada version | 1F |
| Code 460 | Canada version | 4F |
| Code 460 | Canada version | 10D |
| Code 460 | Canada version | 22D |
| Code 460 | Canada version | 37D |
| Code 460 | Canada version | 62D |
| Code 494 | USA version | 1G |
| Code 494 | USA version | 4G |
| Code 494 | USA version | 10D |
| Code 494 | USA version | 22D |
| Code 494 | USA version | 37D |
| Code 494 | USA version | 62D |
| F2 | Vehicle interior fuse and relay module | 30L |
| F2f4 | Fuse 4 | 28K |
| N2/10 | Supplemental restraint system control unit | 36A |
| N2/10 | Supplemental restraint system control unit | 12A |
| N2/10 | Supplemental restraint system control unit | 20A |
| N2/10 | Supplemental restraint system control unit | 28A |
| N2/10 | Supplemental restraint system control unit | 59A |
| N2/10 | Supplemental restraint system control unit | 44A |
| N2/10 | Supplemental restraint system control unit | 52A |
| N2/10 | Supplemental restraint system control unit | 67A |
| R12/13 | Driver airbag squib 1 | 2L |
| R12/14 | Driver airbag squib 2 | 14L |
| R12/24 | Front passenger kneebag squib | 16L |
| R12/25 | Driver kneebag squib | 26L |
| R12/3 | Driver airbag squib | 5L |
| R12/37 | Left front belt anchor fitting tensioner squib | 38L |
| R12/38 | Right front belt anchor fitting tensioner squib | 40L |
| R12/4 | Front passenger airbag squib 1 | 21L |
| R12/44 | Front passenger airbag bleed valve squib | 17L |
| R12/5 | Front passenger airbag squib 2 | 19L |
| R12/54 | Right front emergency tensioning retractor squib | 36L |
| R12/6 | Left rear emergency tensioning retractor squib | 54L |
| R12/8 | Front passenger airbag squib | 24L |
| S68/1 | Left front seat belt buckle switch | 58L |
| S68/11 | Left rear seat belt buckle switch | 52L |
| S68/12 | Right rear seat belt buckle switch | 49L |
| S68/15 | Front passenger airbag shutoff switch | 64L |
| S68/2 | Right front seat belt buckle switch | 56L |
| X18/42 | Vehicle interior/restraint systems electrical connector | 17H |
| X18/49 | Right vehicle interior/seat electrical connector | 42H |
| X18/49 | Right vehicle interior/seat electrical connector | 55H |
| X18/50 | Left vehicle interior/seat electrical connector | 45H |
| X18/50 | Left vehicle interior/seat electrical connector | 58H |
| X218 | Left rear seat electrical connector | 51H |
| X218/1 | Right rear seat electrical connector | 48H |
| X35/1 | Left front door electrical connector | 32H |
| X35/2 | Right front door electrical connector | 34H |
