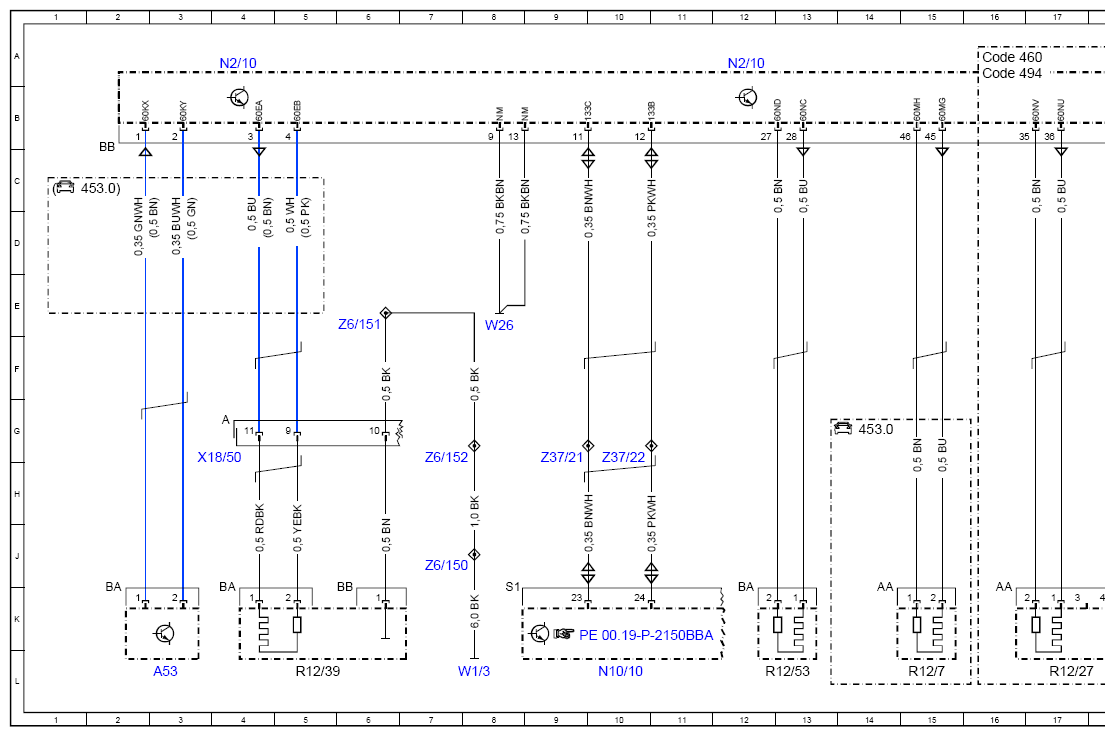

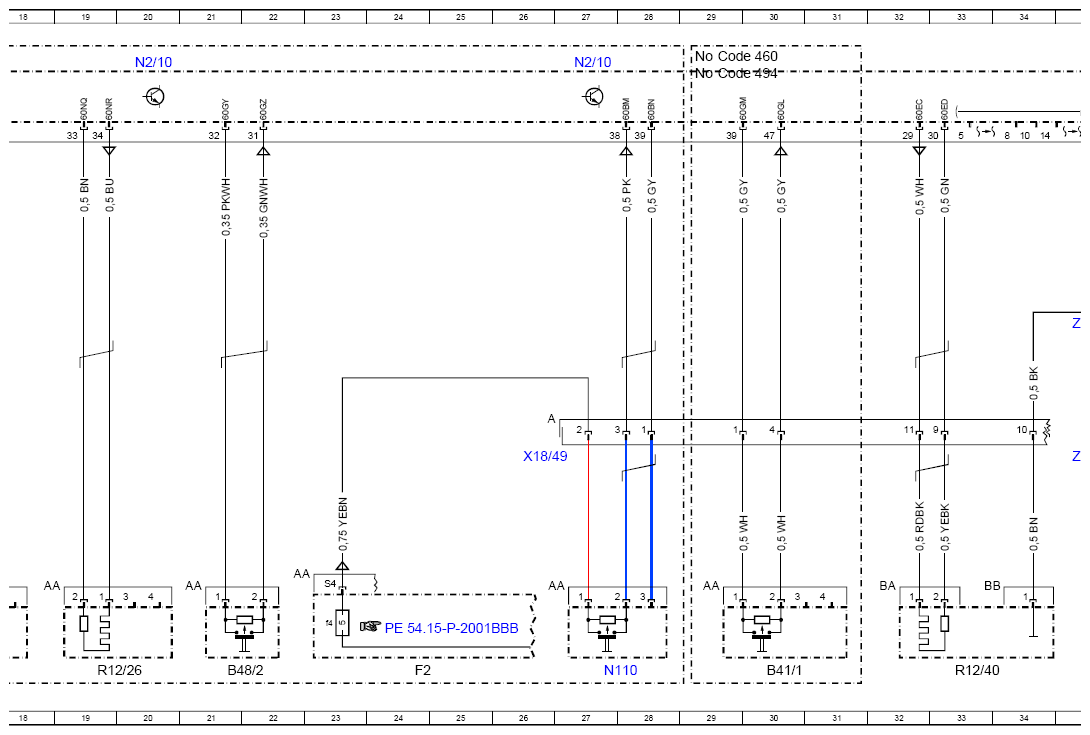

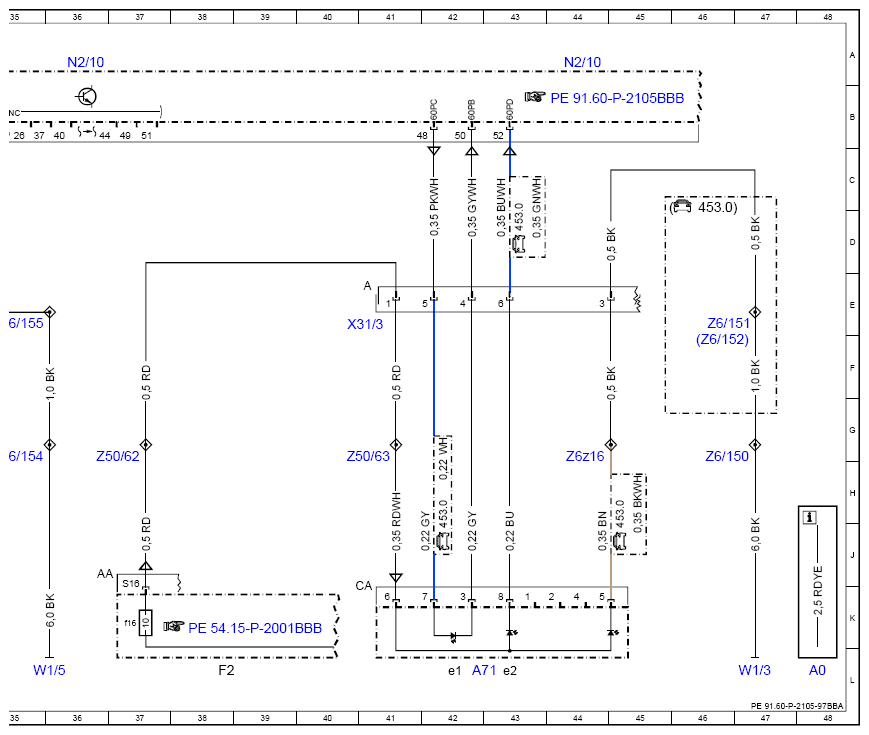

Wiring Diagram For Airbag Control Unit - PE91.60-P-2105-97BBA
MODEL 453.0 (except 453.091), 453.3 (except 453.391), 453.4 (except 453.491) up to model year 2020 BB plug
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48L |
| A53 | Left sidebag sensor | 3L |
| A71 | Front passenger airbag warning indicator | 42L |
| A71e1 | Front passenger airbag OFF indicator lamp | 42L |
| A71e2 | Front passenger airbag ON indicator lamp | 43L |
| B41/1 | Front passenger seat occupied recognition | 30L |
| B48/2 | Right frontal acceleration sensor | 21L |
| Code 460 | Canada version | 16A |
| Code 460 | Canada version | 29A |
| Code 494 | USA version | 16A |
| Code 494 | USA version | 29A |
| F2 | Vehicle interior fuse and relay module | 24L |
| F2 | Vehicle interior fuse and relay module | 38L |
| F2f 16 | Fuse 16 | 37K |
| F2f4 | Fuse 4 | 23K |
| N10/10 | Center SAM control unit | 10L |
| N110 | Weight Sensing System (WSS) control unit | 27L |
| N2/10 | Supplemental restraint system control unit | 4A |
| N2/10 | Supplemental restraint system control unit | 12A |
| N2/10 | Supplemental restraint system control unit | 20A |
| N2/10 | Supplemental restraint system control unit | 27A |
| N2/10 | Supplemental restraint system control unit | 36A |
| N2/10 | Supplemental restraint system control unit | 44A |
| R12/26 | Right front belt force limiter | 19L |
| R12/27 | Left front belt force limiter | 17L |
| R12/39 | Left front sidebag | 5L |
| R12/40 | Right front sidebag | 33L |
| R12/53 | Left front emergency tensioning retractor squib | 13L |
| R12/7 | Right rear emergency tensioning retractor squib | 15L |
| W1/3 | Left cockpit ground point | 8L |
| W1/3 | Left cockpit ground point | 47L |
| W1/5 | Right cockpit ground point | 35L |
| W26 | Transmission tunnel ground point | 8E |
| X18/49 | Right vehicle interior/seat electrical connector | 26H |
| X18/50 | Left vehicle interior/seat electrical connector | 4H |
| X31/3 | Dome lamp electrical connector | 41E |
| Z37/21 | CAN bus (low) connector sleeve | 9G |
| Z37/22 | CAN databus (high) connector sleeve | 10G |
| Z50/62 | Circuit 30 (fused) connector sleeve | 37G |
| Z50/63 | Circuit 30 (fused) connector sleeve | 41G |
| Z6/150 | Ground connection connector sleeve | 7J |
| Z6/150 | Ground connection connector sleeve | 46G |
| Z6/151 | Ground connection connector sleeve | 6E |
| Z6/151 | Ground connection connector sleeve | 46E |
| Z6/152 | Ground connection connector sleeve | 7G |
| Z6/152 | Ground connection connector sleeve | 46F |
| Z6/154 | Ground connection connector sleeve | 35G |
| Z6/155 | Ground connection connector sleeve | 35E |
| Z6z16 | Ground connection connector sleeve | 44G |
