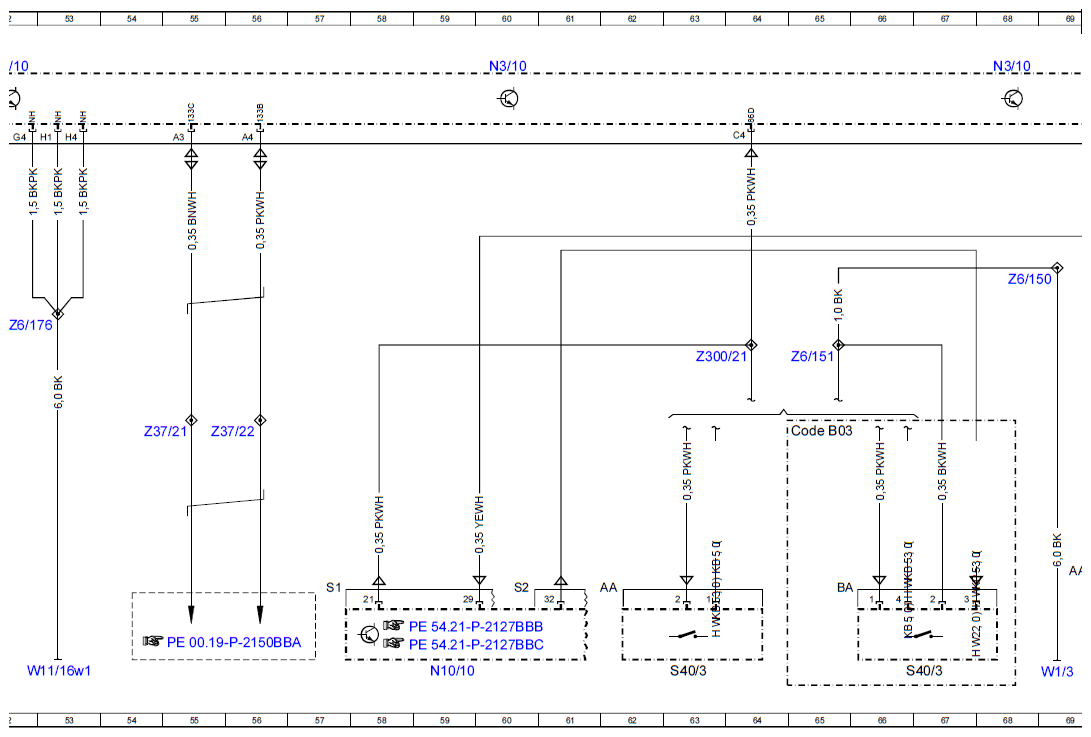

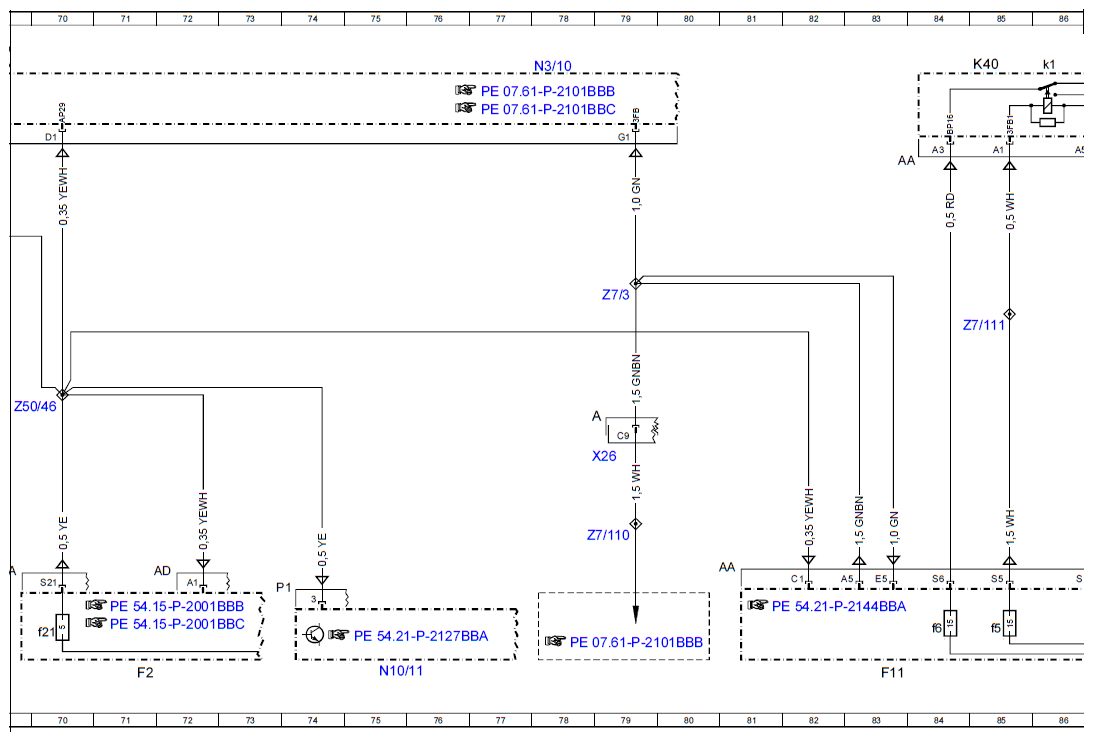

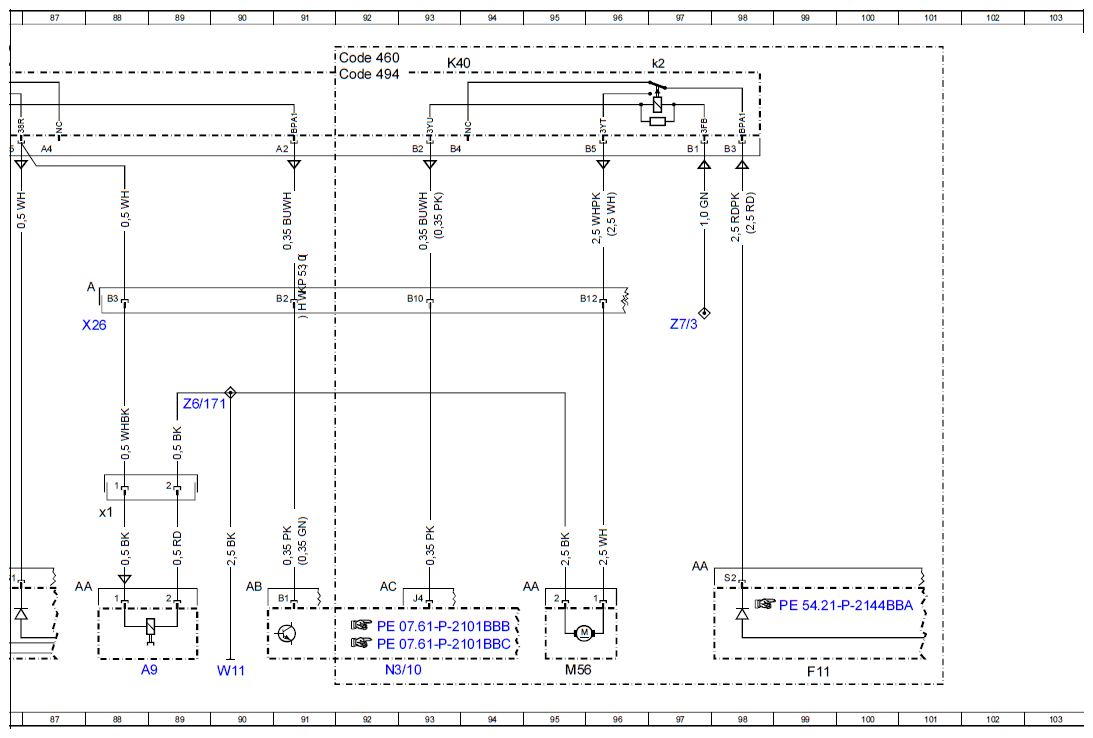

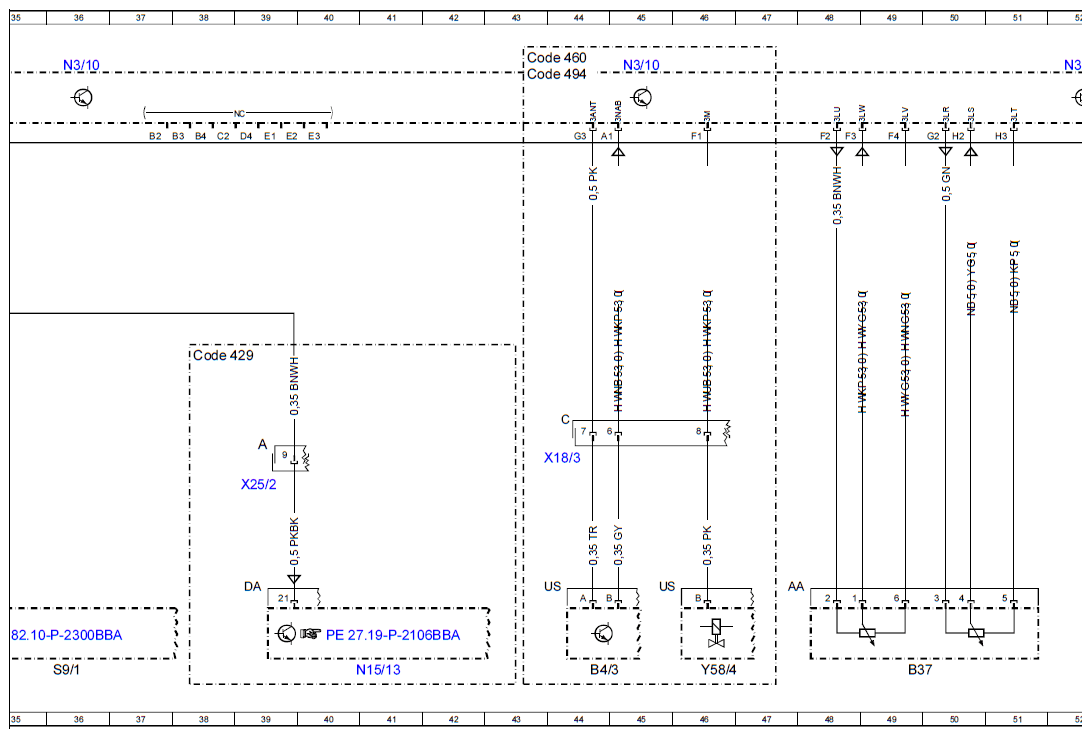

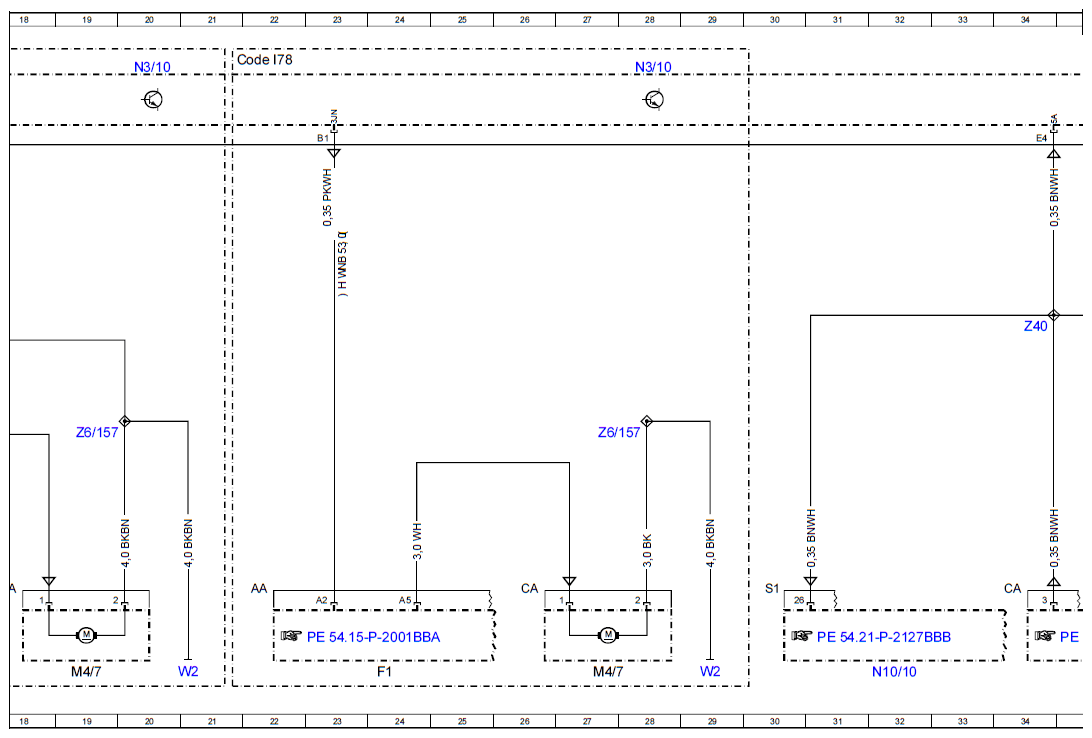

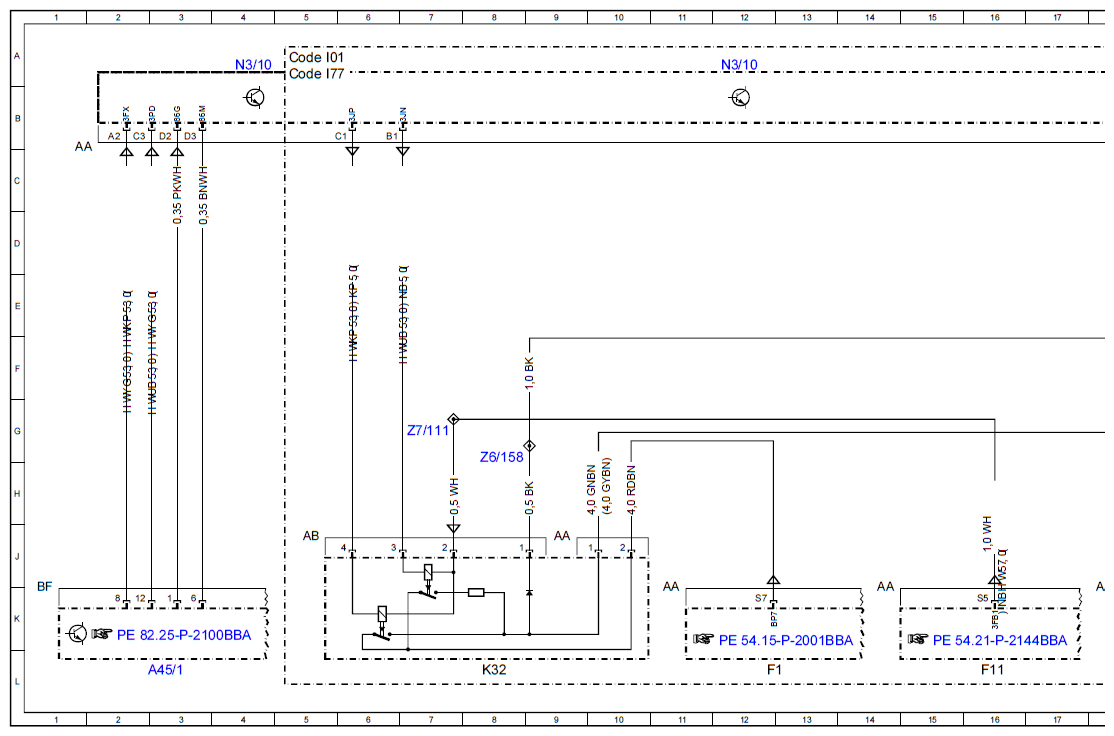

Wiring Diagram For ME-SFI (ME) Gasoline Injection And Ignition System Control Unit - PE07.61-P-2101-97BBA
ENGINE 281 in MODEL 453.0/3/4 up to model year 2020 Connector AA
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 105L |
| A45/1 | Steering wheel clock spring contact | 3L |
| A9 | Refrigerant compressor | 88L |
| A9x1 | Refrigerant compressor electrical connector | 88H |
| B37 | Accelerator pedal sensor | 49L |
| B4/3 | Fuel tank pressure sensor | 44L |
| Code 429 | twinamic | 38F |
| Code 460 | Canada version | 43A |
| Code 460 | Canada version | 92A |
| Code 494 | USA version | 43A |
| Code 494 | USA version | 92A |
| Code B03 | Direct starting | 65G |
| Code I01 | Air conditioning | 5A |
| Code I77 | Manual air conditioning | 5A |
| Code I78 | Heating system | 21A |
| F1 | Power supply fuse and relay module | 12L |
| F1 | Power supply fuse and relay module | 24L |
| F11 | Combustion engine fuse and relay module | 16L |
| F11 | Combustion engine fuse and relay module | 83L |
| F11 | Combustion engine fuse and relay module | 99L |
| F11f5 | Fuse 5 | 85K |
| F11f6 | Fuse 6 | 84K |
| F2 | Vehicle interior fuse and relay module | 71L |
| F2f21 | Fuse 21 | 70K |
| K32 | Fan solenoid switch, ICE combustion engine cooling | 8L |
| K40 | Combustion engine relay module | 85A |
| K40 | Combustion engine relay module | 93A |
| K40k1 | Refrigerant compressor relay | 86A |
| K40k2 | Vacuum pump relay | 97A |
| M4/7 | Fan motor | 19L |
| M4/7 | Fan motor | 27L |
| M56 | Vacuum pump | 95L |
| N10/10 | Center SAM control unit | 32L |
| N10/10 | Center SAM control unit | 59L |
| N10/11 | Driver SAM control unit | 75L |
| N15/13 | Double clutch transmission control unit | 41L |
| N3/10 | ME-SFI [ME] control unit | 20A |
| N3/10 | ME-SFI [ME] control unit | 12A |
| N3/10 | ME-SFI [ME] control unit | 4A |
| N3/10 | ME-SFI [ME] control unit | 28A |
| N3/10 | ME-SFI [ME] control unit | 36A |
| N3/10 | ME-SFI [ME] control unit | 45A |
| N3/10 | ME-SFI [ME] control unit | 52A |
| N3/10 | ME-SFI [ME] control unit | 92L |
| N3/10 | ME-SFI [ME] control unit | 60A |
| N3/10 | ME-SFI [ME] control unit | 68A |
| N3/10 | ME-SFI [ME] control unit | 78A |
| S40/3 | Clutch pedal switch | 67L |
| S40/3 | Clutch pedal switch | 63L |
| S9/1 | Stop lamp switch | 36L |
| W1/3 | Left cockpit ground point | 69L |
| W11 | Combustion engine ground point | 90L |
| W11/16w1 | Combustion engine ground point 2 | 53L |
| W2 | Right front ground point | 21L |
| W2 | Right front ground point | 29L |
| X18/3 | Vehicle interior/fuel tank electrical connector | 44H |
| X25/2 | Engine compartment/vehicle interior electrical connector | 39H |
| X26 | Vehicle interior/engine wiring harness electrical connector | 79G |
| X26 | Vehicle interior/engine wiring harness electrical connector | 88E |
| Y58/4 | Activated charcoal filter shutoff valve | 46L |
| Z300/21 | Clutch pedal switch signal connector sleeve | 63F |
| Z37/21 | CAN bus (low) connector sleeve | 55G |
| Z37/22 | CAN databus (high) connector sleeve | 56G |
| Z40 | Stop lamp signal connector sleeve | 34E |
| Z50/46 | Circuit 15 (fused) connector sleeve | 70G |
| Z6/150 | Ground connection connector sleeve | 68E |
| Z6/151 | Ground connection connector sleeve | 65F |
| Z6/157 | Ground connection connector sleeve | 19G |
| Z6/157 | Ground connection connector sleeve | 28G |
| Z6/158 | Ground connection connector sleeve | 8G |
| Z6/171 | Ground connection connector sleeve | 89G |
| Z6/176 | Ground connection connector sleeve | 52E |
| Z7/110 | Circuit 87 connector sleeve | 79J |
| Z7/111 | Circuit 87 connector sleeve | 7G |
| Z7/111 | Circuit 87 connector sleeve | 85E |
| Z7/3 | Circuit 87 connector sleeve, injection valve 1 to 3 | 79E |
| Z7/3 | Circuit 87 connector sleeve, injection valve 1 to 3 | 97E |
