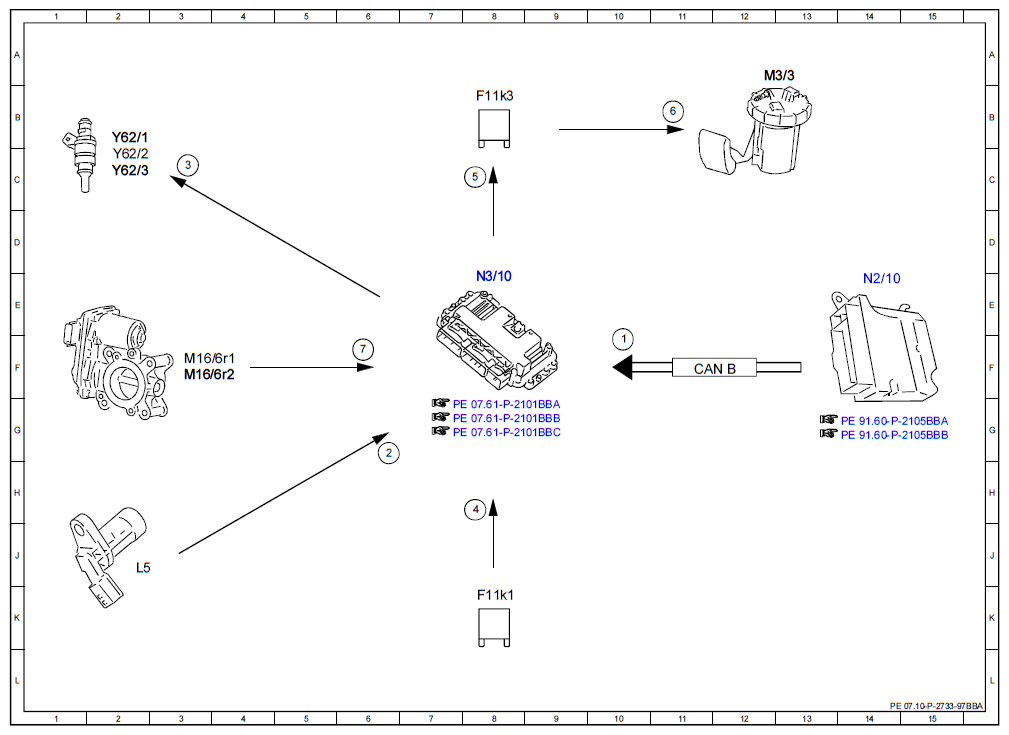

Electrical Function Schematic For Safety Fuel Shutoff - PE07.10-P-2733-97BBA
ENGINE 281.910 in MODEL 453.0/3/4
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Crash, signal | 10E |
| 2 | Engine speed, signal | 6G |
| 3 | Injection valves, actuation | 3C |
| 4 | Circuit 87, status | 8H |
| 5 | Ignition coils/fuel pump relay, actuation off, status | 8C |
| 6 | Ignition coils/fuel pump power supply off, status | 11B |
| 7 | Throttle valve position, signal | 6F |
| CAN B | Interior CAN | 11F |
| F11k1 | Engine function circuit 87 relay | 8K |
| F11k3 | Ignition coils/fuel pump actuation relay | 8B |
| L5 | Crankshaft position sensor | 2J |
| M16/6r1 | Actual value potentiometer 1 | 3F |
| M16/6r2 | Actual value potentiometer 2 | 3F |
| M3/3 | Fuel pump with fill level sensor and temperature sensor | 12A |
| N2/10 | Supplemental restraint system control unit | 14E |
| N3/10 | ME-SFI [ME] control unit | 8E |
| Y62/1 | Cylinder 1 injection valve | 2B |
| Y62/2 | Cylinder 2 injection valve | 2C |
| Y62/3 | Cylinder 3 injection valve | 2C |
