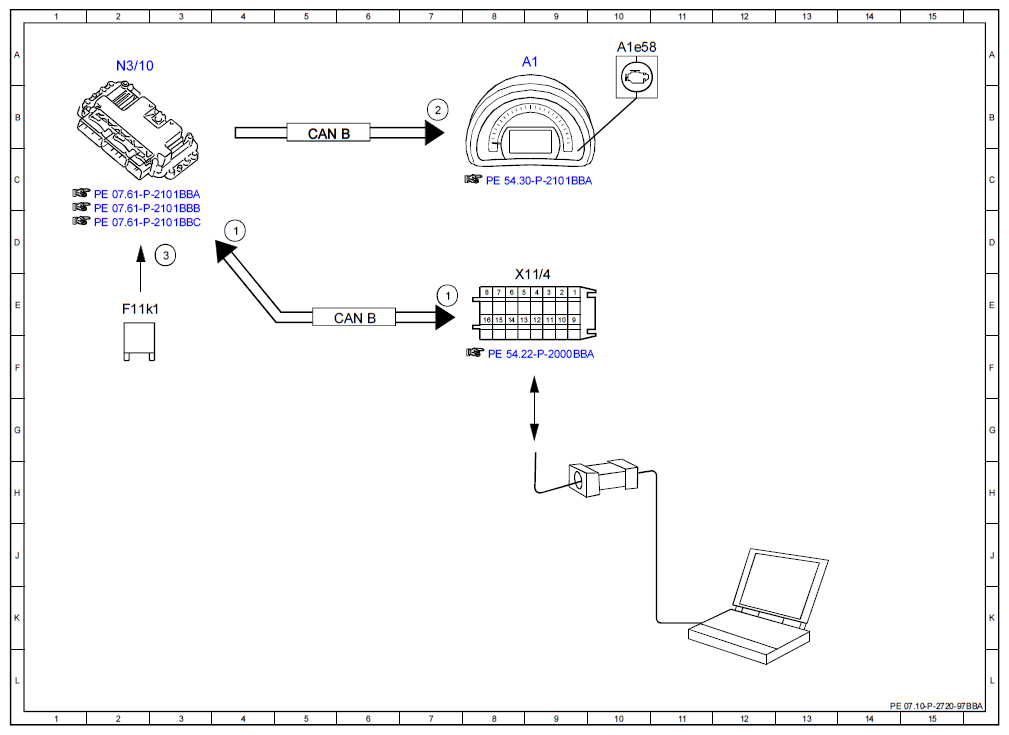

Electrical Function Schematic For On-Board Diagnosis - PE07.10-P-2720-97BBA
ENGINE 281.910 in MODEL 453.0/3/4
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine management diagnosis, communication | 7E |
| 1 | Engine management diagnosis, communication | 4D |
| 2 | Engine diagnosis indicator lamp, actuation | 7B |
| 3 | Circuit 87, status | 3D |
| A1 | Instrument cluster | 9A |
| A1e58 | Engine diagnosis indicator lamp | 10A |
| CAN B | Interior CAN | 5B |
| CAN B | Interior CAN | 6E |
| F11k1 | Engine function circuit 87 relay | 2E |
| N3/10 | ME-SFI [ME] control unit | 2A |
| X11/4 | Diagnostic connector | 8E |
