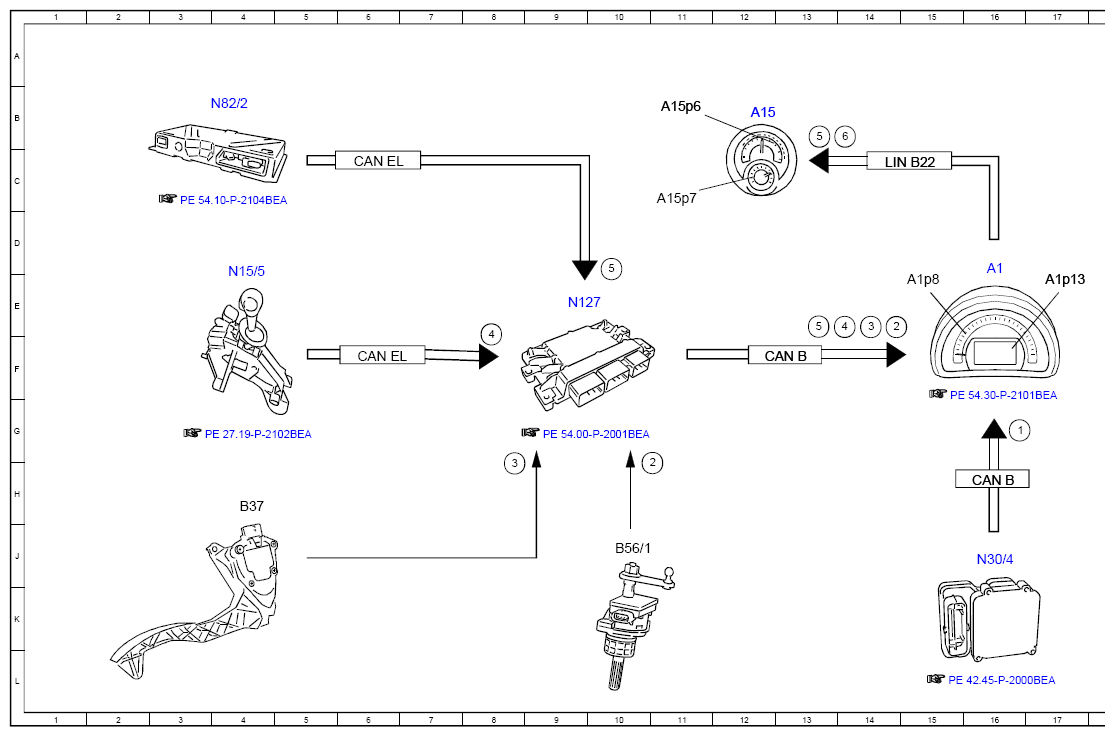

Electrical Function Schematic Of Instrument Cluster, Operating Condition Display - PE54.30-P-2055-97BBE
MODEL 453.091/391/491 with CODE K35 (Instrument cluster with monochrome display)
MODEL 453.091/391/491 with CODE K36 (Instrument cluster with color 8.9 cm (3.5") display)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Wheel speed, signal | 16G |
| 2 | Transmission mode recognition sensor, status | 10G |
| 2 | Transmission mode recognition sensor, status | 14E |
| 3 | Accelerator pedal sensor, signal | 8H |
| 3 | Accelerator pedal sensor, signal | 14E |
| 4 | Transmission mode, signal | 8F |
| 4 | Transmission mode, signal | 14E |
| 5 | Charge level, status | 10D |
| 5 | Charge level, status | 13E |
| 5 | Charge level, status | 13B |
| 6 | Available energy, status | 14B |
| A1 | Instrument cluster | 16D |
| A15 | Additional instruments | 12B |
| A15p6 | High-voltage battery power display | 11B |
| A15p7 | High-voltage battery charge level indicator | 11C |
| A1p13 | Multifunction display | 17E |
| A1p8 | Speedometer | 15E |
| B37 | Accelerator pedal sensor | 4H |
| B56/1 | Transmission mode recognition sensor | 10J |
| CAN B | Interior CAN | 13F |
| CAN B | Interior CAN | 16H |
| CAN EL | Electric drive system CAN | 6C |
| CAN EL | Electric drive system CAN | 6F |
| LIN B22 | Additional instruments LIN | 14C |
| N127 | Electric drive control unit | 9E |
| N15/5 | Electronic selector lever module control unit | 4E |
| N30/4 | Electronic Stability Program control unit | 16J |
| N82/2 | Battery management system control unit | 3B |
