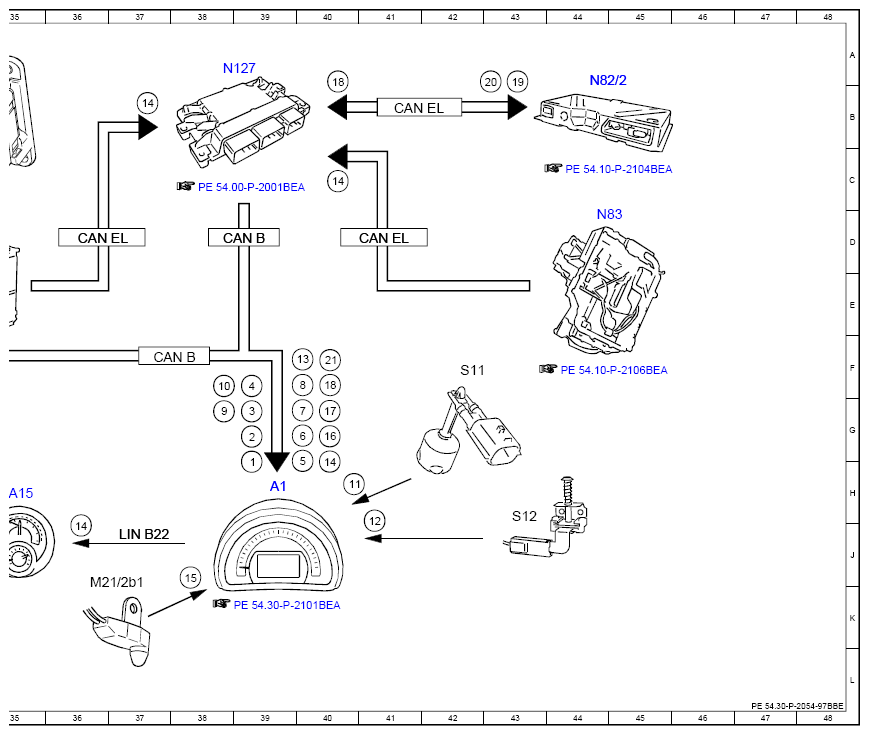

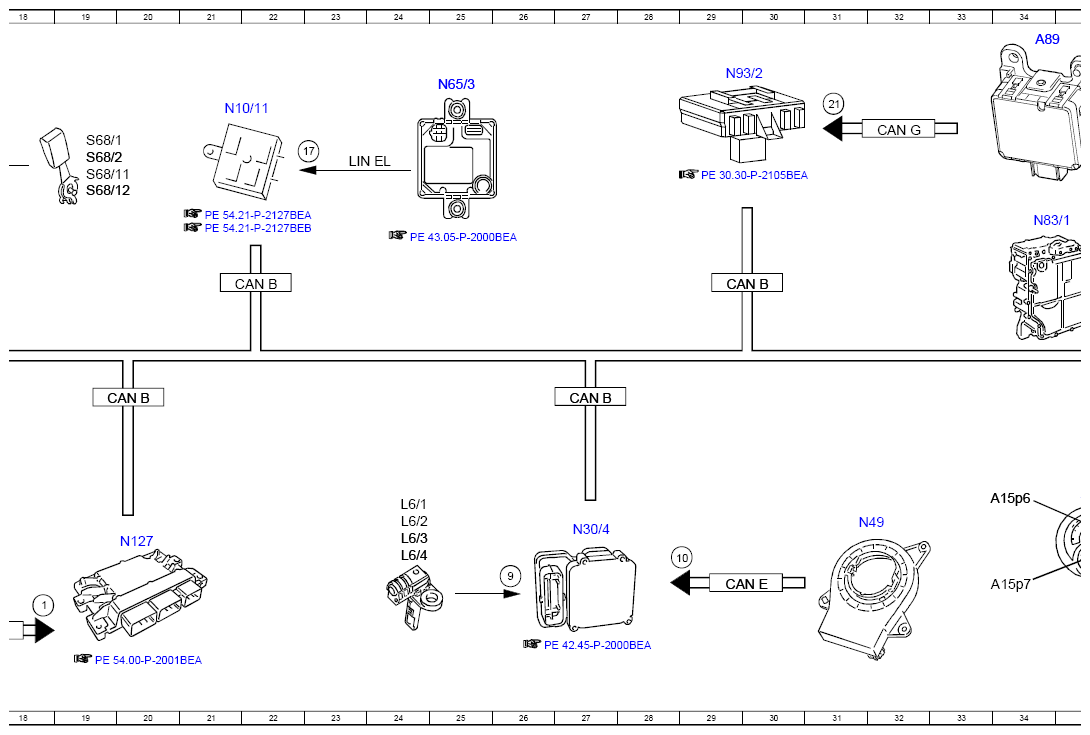

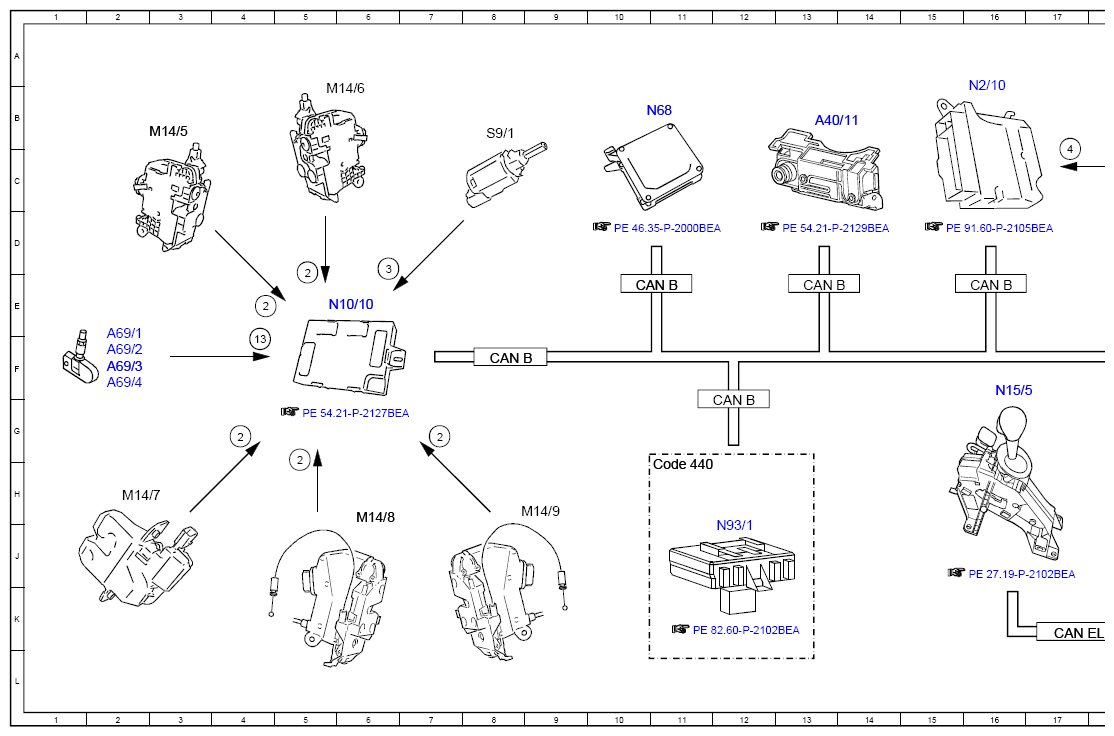

Electrical Function Schematic Of Instrument Cluster, Indicator/Warning Message - PE54.30-P-2054-97BBE
MODEL 453.091/391/491 with CODE K35 (Instrument cluster with monochrome display)
MODEL 453.091/391/491 with CODE K36 (Instrument cluster with color 8.9 cm (3.5") display)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Instrument cluster, message | 18K |
| 1 | Instrument cluster, message | 39H |
| 10 | Steering wheel angle sensor, signal | 28J |
| 10 | Steering wheel angle sensor, signal | 38F |
| 11 | Brake fluid level switch, status | 40H |
| 12 | Parking brake indicator switch, status | 41J |
| 13 | Tire pressure sensor, signal | 4F |
| 13 | Tire pressure sensor, signal | 40F |
| 14 | Battery sensor, signal | 36J |
| 14 | Battery sensor, signal | 40H |
| 14 | Battery sensor, signal | 37B |
| 14 | Battery sensor, signal | 40C |
| 15 | Outside temperature sensor, signal | 38J |
| 16 | Cruise control, status | 40G |
| 17 | Brake vacuum sensor, signal | 23C |
| 17 | Brake vacuum sensor, signal | 40G |
| 18 | Charge level, status | 40F |
| 18 | Charge level, status | 40B |
| 19 | Charging current, energy flow | 43B |
| 2 | CL motor, status | 5H |
| 2 | CL motor, status | 4G |
| 2 | CL motor, status | 7G |
| 2 | CL motor, status | 4E |
| 2 | CL motor, status | 5E |
| 2 | CL motor, status | 39G |
| 20 | Discharge current, energy flow | 43B |
| 21 | Radar sensor, signal | 40F |
| 21 | Radar sensor, signal | 31A |
| 3 | Brake light switch, signal | 6D |
| 3 | Brake light switch, signal | 39G |
| 4 | Seat belt buckle restraint system switch, status | 17C |
| 4 | Seat belt buckle restraint system switch, status | 39F |
| 5 | Distance warning system, status | 40H |
| 6 | Engine management diagnosis, communication | 40G |
| 8 | COLLISION PREVENTION ASSIST warning lamp, actuation | 40F |
| 9 | Wheel speed, signal | 26J |
| 9 | Wheel speed, signal | 38G |
| A1 | Instrument cluster | 39H |
| A15 | Additional instruments | 35H |
| A15p6 | High-voltage battery power display | 33H |
| A15p7 | High-voltage battery charge level indicator | 33K |
| A40/11 | Multifunction camera | 13B |
| A69/1 | Left front tire pressure sensor | 2F |
| A69/2 | Right front tire pressure sensor | 2F |
| A69/3 | Left rear tire pressure sensor | 2F |
| A69/4 | Right rear tire pressure sensor | 2F |
| A89 | Controller unit for distance warning function with radar sensor | 34A |
| CAN B | Interior CAN | 12G |
| CAN B | Interior CAN | 20G |
| CAN B | Interior CAN | 8F |
| CAN B | Interior CAN | 13E |
| CAN B | Interior CAN | 10E |
| CAN B | Interior CAN | 16E |
| CAN B | Interior CAN | 22E |
| CAN B | Interior CAN | 27G |
| CAN B | Interior CAN | 29E |
| CAN B | Interior CAN | 37F |
| CAN B | Interior CAN | 39D |
| CAN E | Chassis CAN | 29K |
| CAN EL | Electric drive system CAN | 17K |
| CAN EL | Electric drive system CAN | 36D |
| CAN EL | Electric drive system CAN | 41D |
| CAN EL | Electric drive system CAN | 41B |
| CAN G | Front end CAN | 32B |
| Code 440 | Cruise control | 11H |
| L6/1 | Left front axle rpm sensor | 24H |
| L6/2 | Right front axle rpm sensor | 24J |
| L6/3 | Left rear axle rpm sensor | 24J |
| L6/4 | Right rear axle rpm sensor | 24J |
| LIN B22 | Additional instruments LIN | 37J |
| LIN EL | Electric drive LIN | 23C |
| M14/5 | Front passenger door central locking system actuator | 3B |
| M14/6 | Driver door central locking system actuator | 5B |
| M14/7 | Rear-end door central locking motor | 2H |
| M14/8 | Left rear central locking actuator | 6H |
| M14/9 | Right rear central locking actuator | 9H |
| M21/2b1 | Outside temperature sensor | 36K |
| N10/10 | Center SAM control unit | 6E |
| N10/11 | Driver SAM control unit | 21B |
| N127 | Electric drive control unit | 20J |
| N127 | Electric drive control unit | 38A |
| N15/5 | Electronic selector lever module control unit | 16F |
| N2/10 | Supplemental restraint system control unit | 16B |
| N30/4 | Electronic Stability Program control unit | 27J |
| N49 | Steering wheel angle sensor | 31J |
| N65/3 | Brake booster vacuum pump control unit | 25B |
| N68 | Electrical power steering control unit | 11B |
| N82/2 | Battery management system control unit | 44A |
| N83 | High-voltage control unit box | 44D |
| N83/1 | DC/DC converter control unit | 34D |
| N93/1 | Audio gateway control unit | 12J |
| N93/2 | Distance warning function gateway | 29A |
| S11 | Brake fluid level switch | 42F |
| S12 | Parking brake indicator switch | 43H |
| S68/1 | Left front seat belt buckle switch | 19B |
| S68/11 | Left rear seat belt buckle switch | 19C |
| S68/12 | Right rear seat belt buckle switch | 19C |
| S68/2 | Right front seat belt buckle switch | 19C |
| S9/1 | Stop lamp switch | 8B |
