Remove/Install Brake Pedal - AR29.10-P-4597SR
MODEL 453

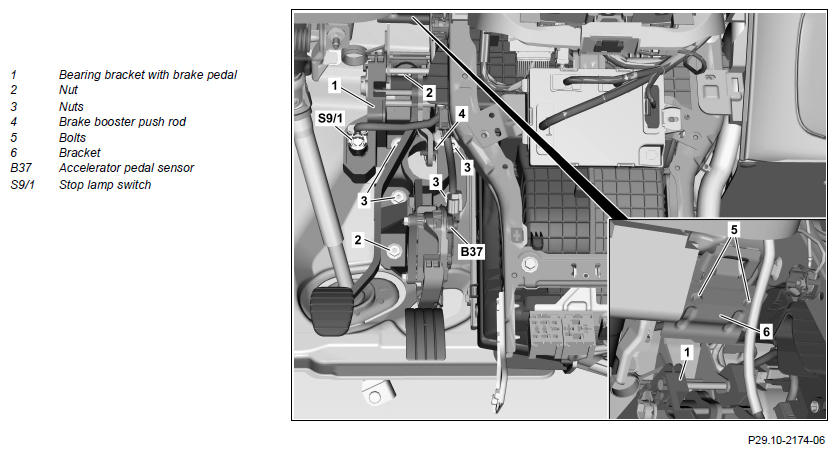

Shown on MODEL 453.### 1#
| Remove/install | |||
| 1 | Remove cover above the pedal assembly | ||
| 2 | Disconnect electrical connector from accelerator pedal sensor (B37) | ||
| 3 | Detach electrical connector from brake light switch (S91) | ||
| 4 | Release and unhook the brake booster push rod (4) | ||
| 5 | Remove screw/bolts (5) | ||
| 6 | Remove bracket (6) | ||
| 7 | Unscrew nuts (2) | *BA29.10-P-1002-02J | |
| 8 | Unscrew nuts (3) | *BA43.10-P-1001-01K | |
| 9 | Remove bearing bracket with brake pedal (1) | ||
| 10 | Remove accelerator pedal sensor (B37) | When replacing the bearing bracket with brake pedal (1). | AR30.12-P-1321SR |
| 11 | Remove brake light switch (S9/1) | When replacing the bearing bracket with brake pedal (1). | AR42.10-P-0042SR |
| 12 | Install in the reverse order |
PEDALS, BEARING BRACKET
| Number | Designation | MODEL 453 | |
|---|---|---|---|
| BA29.10-P-1002-02J | Nut, bearing bracket for brake pedal to firewall | Nm | 21 |
PNEUMATIC BRAKE BOOSTER
| Number | Designation | MODEL 453 | |
|---|---|---|---|
| BA43.10-P-1001-01K | Brake booster to brake pedal | Nm | 21 |
