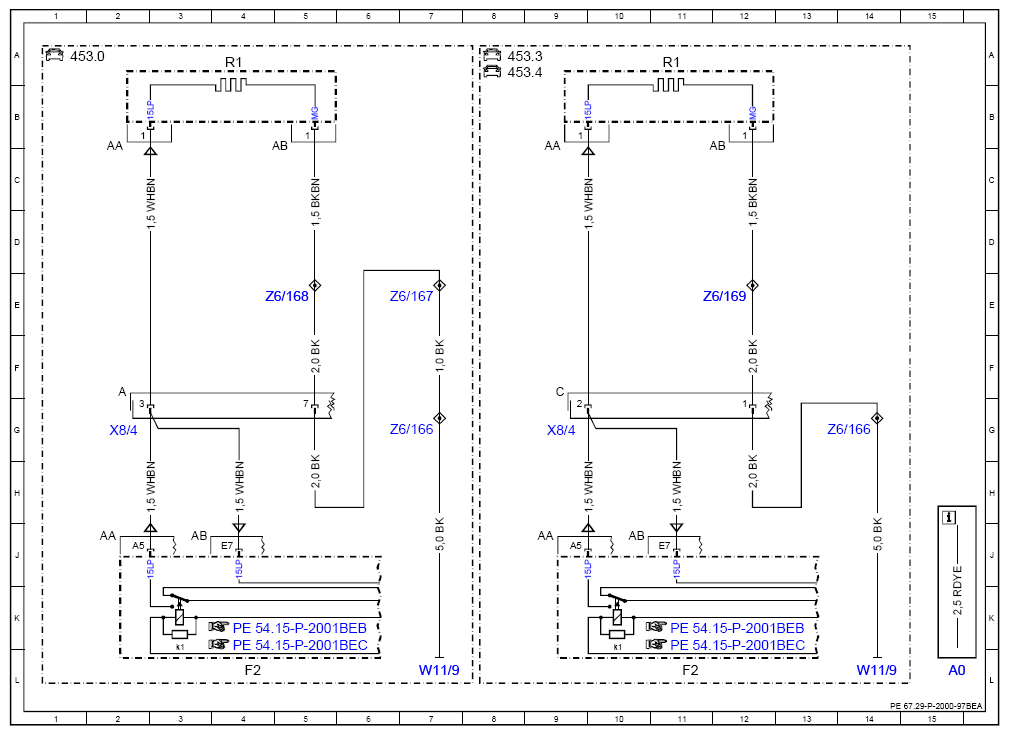

Electric Wiring Diagram For Heated Rear Window - PE67.29-P-2000-97BEA
MODEL 453.091/391/491 up to model year 2020
| Code: | Designation: | Position: |
|---|---|---|
| AO | Use of wiring diagrams | 15L |
| F2 | Vehicle interior fuse and relay module | 4L |
| F2 | Vehicle interior fuse and relay module | 11L |
| F2k1 | Heated rear window/outside mirrors relay | 3L |
| F2k1 | Heated rear window/outside mirrors relay | 10L |
| R1 | Rear window heater | 4A |
| R1 | Rear window heater | 11A |
| W11/9 | Left rear ground point | 7L |
| W11/9 | Left rear ground point | 14L |
| X8/4 | Trunk lid electrical connector | 2G |
| X8/4 | Trunk lid electrical connector | 9G |
| Z6/166 | Circuit 31 connector sleeve | 7G |
| Z6/166 | Circuit 31 connector sleeve | 14G |
| Z6/167 | Circuit 31 connector sleeve | 7E |
| Z6/168 | Circuit 31 connector sleeve | 5E |
| Z6/169 | Circuit 31 connector sleeve | 12E |
