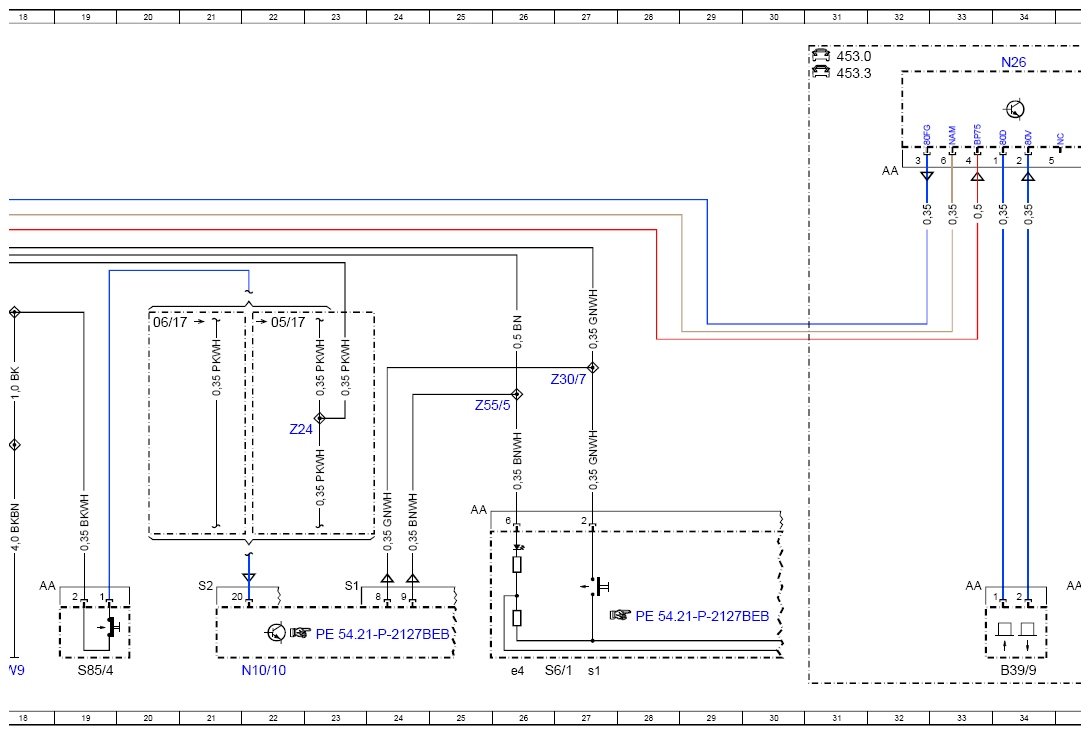

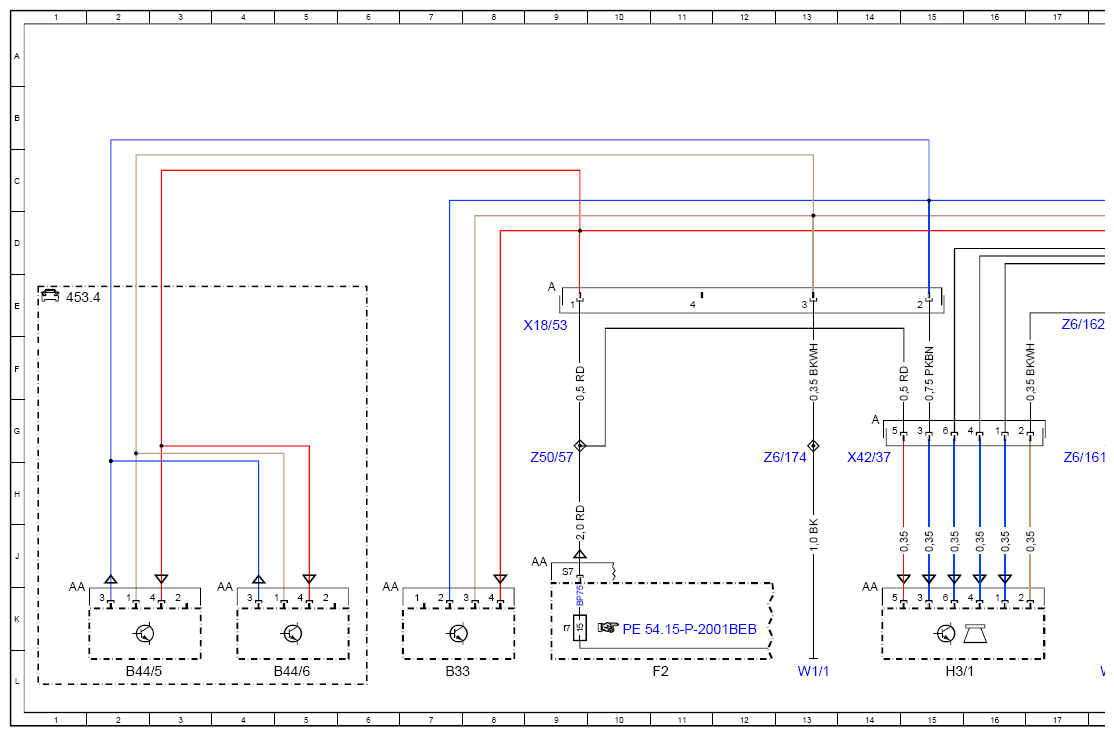

Wiring Diagram Of Anti-Theft Alarm System (ATA) - PE80.50-P-2000-97BEA
MODEL 453.091/391/491 up to model year 2020 except CODE V19 (Anti-theft alarm system)
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40L |
| B33 | Tow-away protection sensor | 7L |
| B39/2 | Ultrasonic sensor, ATA | 35L |
| B39/9 | Ultrasonic sensor 2, ATA | 34L |
| B44/5 | Interior protection sensor 1 | 2L |
| B44/6 | Interior protection sensor 2 | 5L |
| F2 | Vehicle interior fuse and relay module | 11L |
| F2f7 | Fuse 7 | 9K |
| H3/1 | Alarm siren | 15L |
| N10/10 | Center SAM control unit | 22L |
| N26 | ATA [EDW] control unit | 34A |
| S6/1 | Instrument panel switch group | 26L |
| S6/1e4 | Hazard warning system indicator lamp | 26L |
| S6/1s1 | Hazard warning system switch | 27L |
| S85/4 | EDW switch, battery | 19L |
| W1/1 | Cockpit frame ground point | 13L |
| W9 | Left front ground point (at lamp unit) | 18L |
| X18/53 | Instrument panel/ATA electrical connector | 9E |
| X42/37 | ATA alarm siren electrical connector | 14H |
| Z24 | ATA [EDW] engine hood connector sleeve | 22G |
| Z30/7 | Hazard warning system connector sleeve | 27F |
| Z50/57 | Circuit 30 (fused) connector sleeve | 9G |
| Z55/5 | Central locking warning lamp connector sleeve | 26G |
| Z6/161 | Ground connection connector sleeve | 17G |
| Z6/162 | Ground connection connector sleeve | 17E |
| Z6/174 | Ground connection connector sleeve | 13G |
