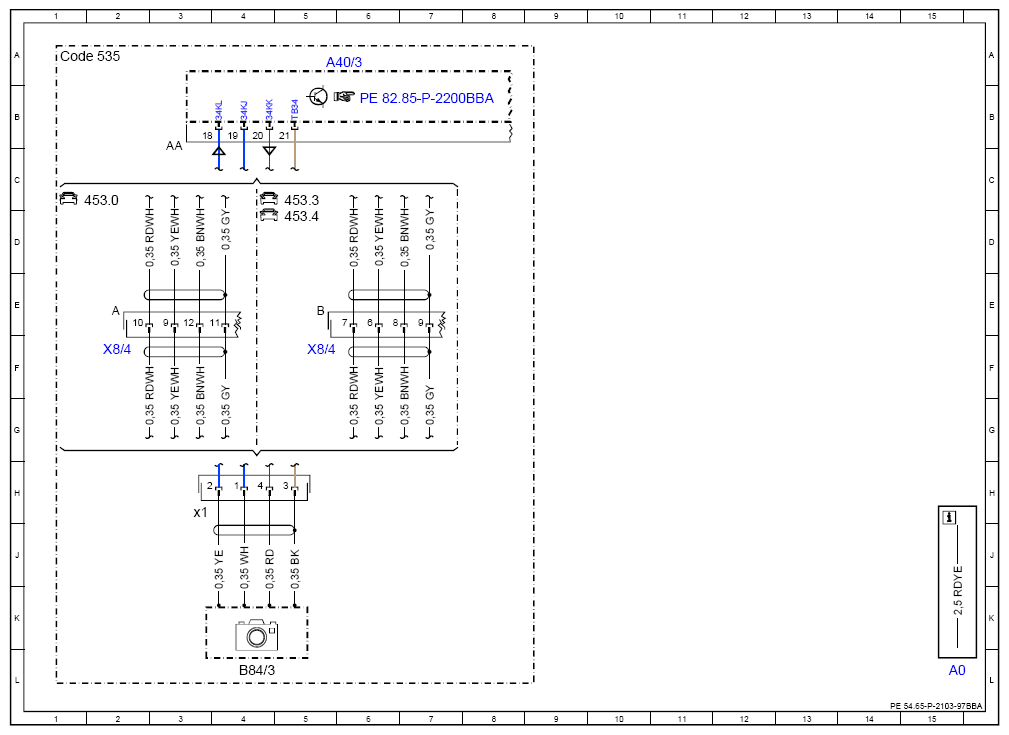

Wiring Diagram Of Reversing Camera - PE54.65-P-2103-97BBA
MODEL 453.0 (except 453.091), 453.3 (except 453.391), 453.4 (except 453.491) up to model year 2020 with CODE 218 (Rear view camera)
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 15L |
| A40/3 | Smart radio multimedia navigator | 5A |
| B84/3 | Backup camera | 4L |
| B84/3x1 | Backup camera electrical connector | 3H |
| Code 535 | Smart Media System | 1A |
| X8/4 | Trunk lid electrical connector | 2F |
| X8/4 | Trunk lid electrical connector | 5F |
