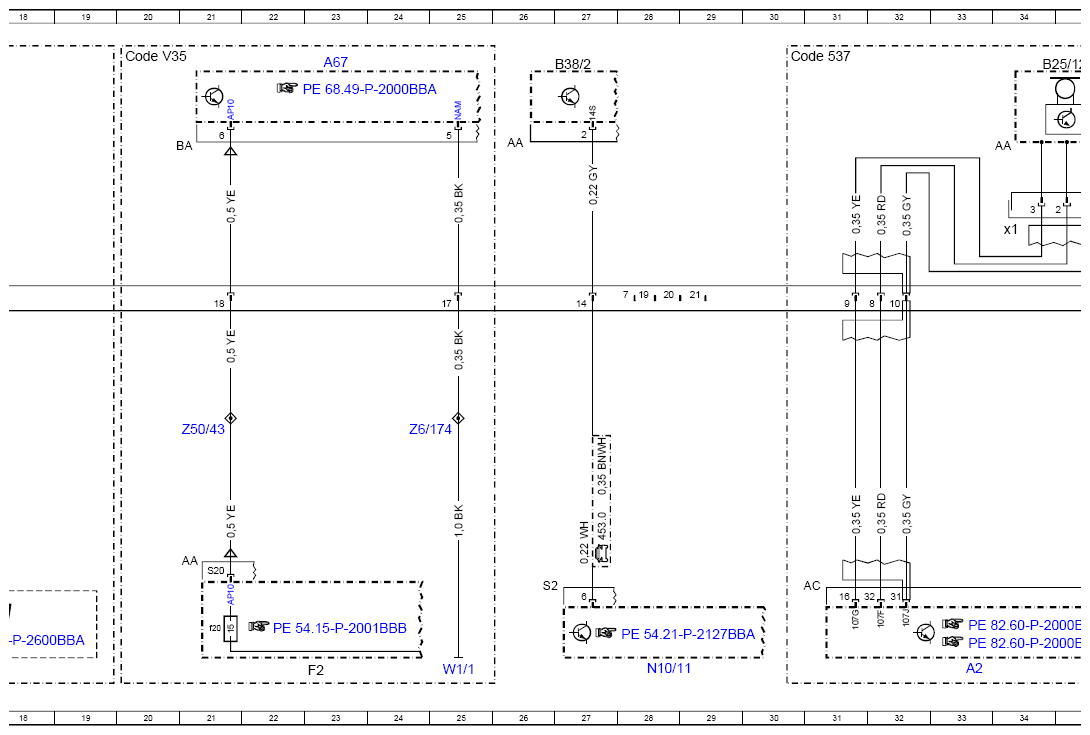

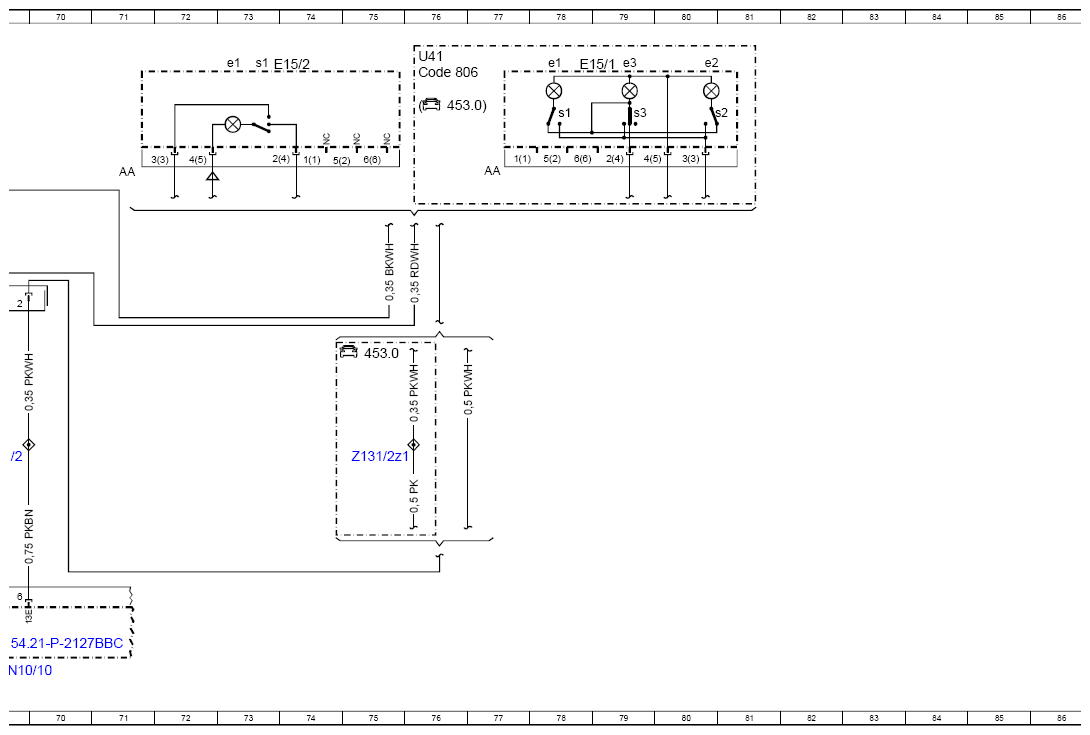

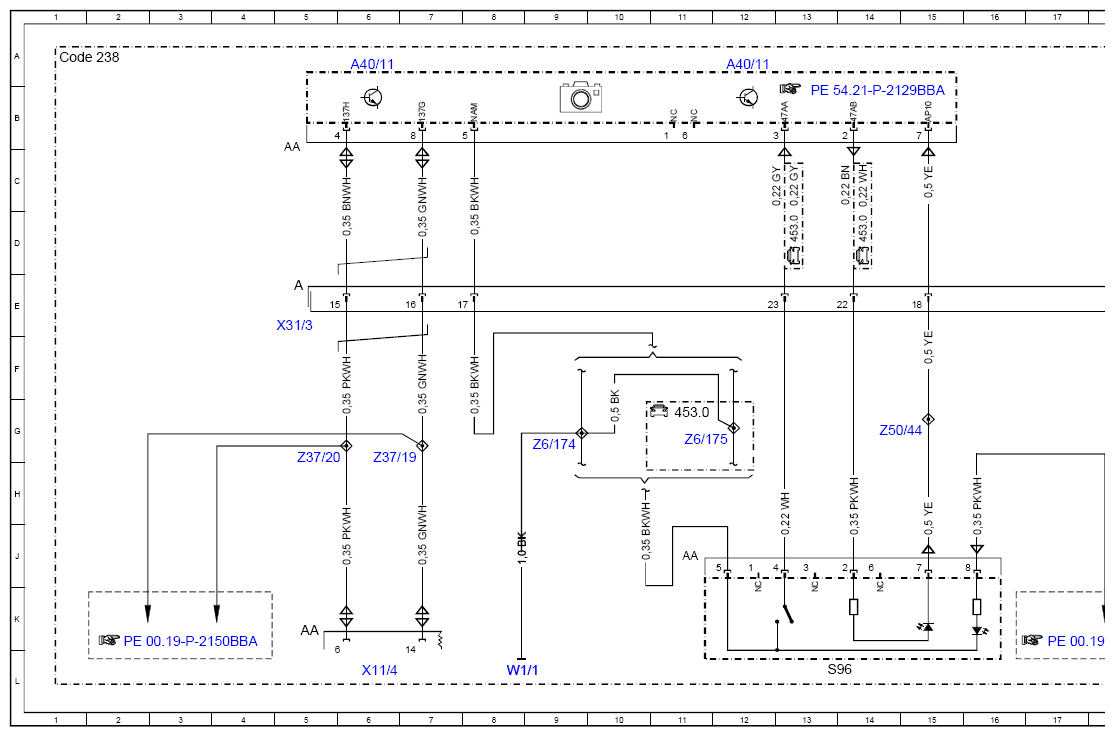

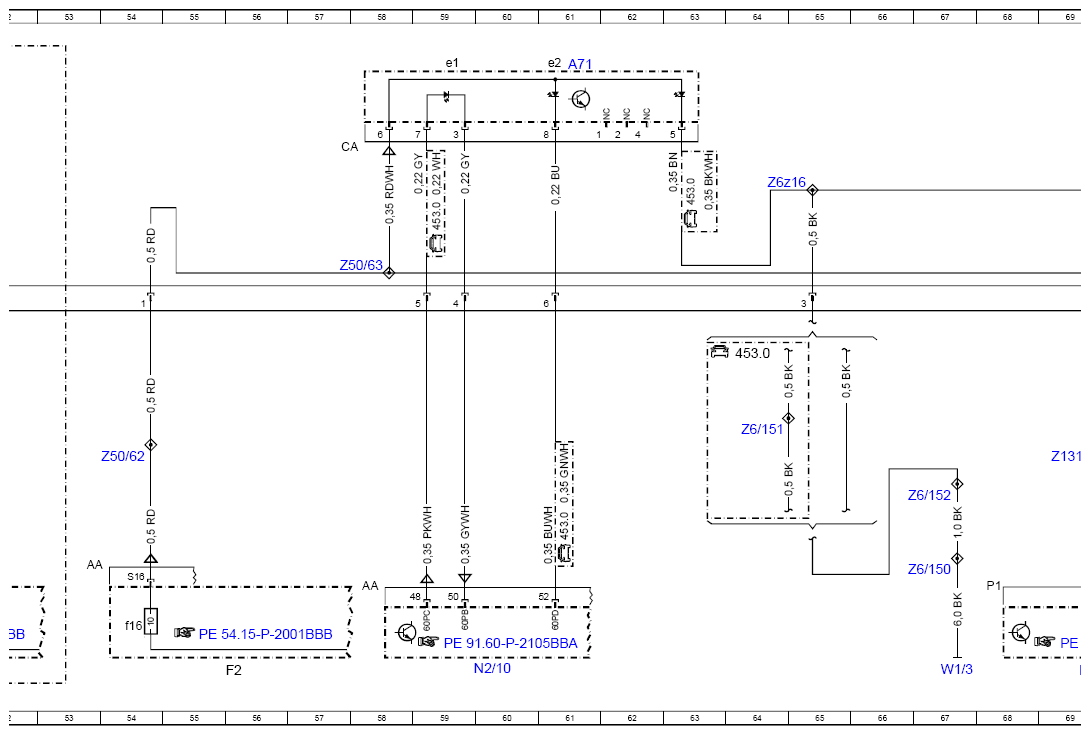

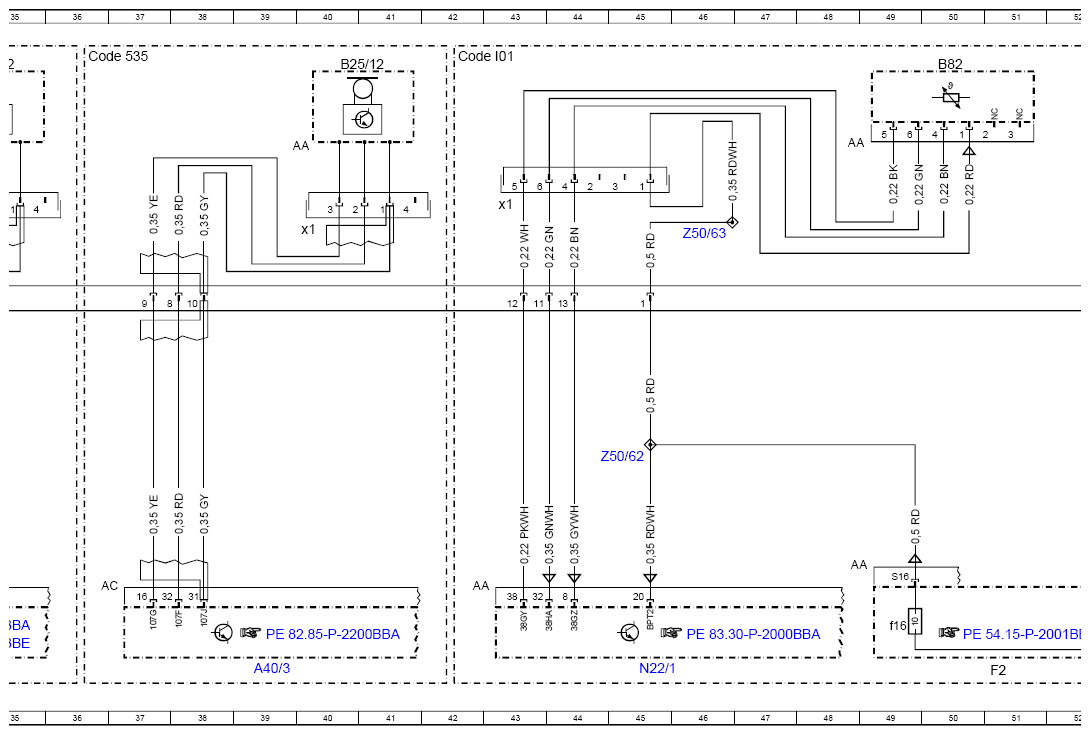

Connector Separation Point Wiring Diagram - PE54.18-P-2300-97BBE
MODEL 453.0 (except 453.091), 453.3 (except 453.391), 453.4 (except 453.491) up to model year 2020 Sheet 5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 88L |
| A2 | Radio | 33L |
| A40/11 | Multifunction camera | 6A |
| A40/11 | Multifunction camera | 12A |
| A40/3 | smart radio multimedia navigator | 39L |
| A67 | Inside rearview mirror | 23A |
| A71 | Front passenger airbag warning indicator | 61A |
| A71e1 | Front passenger airbag OFF indicator lamp | 59A |
| A71e2 | Front passenger airbag ON indicator lamp | 61A |
| B25/12 | Hands-free system microphone | 34A |
| B25/12 | Hands-free system microphone | 40A |
| B25/12x1 | Hands-free system microphone electrical connector | 34D |
| B25/12x1 | Hands-free system microphone electrical connector | 40D |
| B38/2 | Rain/light sensor | 27A |
| B82 | Vehicle interior humidity and temperature sensor | 50A |
| B82x1 | Vehicle interior humidity and temperature sensor electrical connector | 43C |
| Code 238 | ACTIVE LANE KEEPING ASSIST | 1A |
| Code 535 | Smart Media System | 36A |
| Code 537 | Smart Audio System | 30A |
| Code 806 | Model year 2016 | 76A |
| Code 101 | Air conditioning | 42A |
| Code V35 | Automatically dimming inside rearview mirror | 20A |
| E15/1 | Front dome lamp with reading lamps | 78A |
| E15/1e1 | Left front reading lamp | 78A |
| E15/1e2 | Right front reading lamp | 80A |
| E15/1e3 | Front interior lamp | 79A |
| E15/1s1 | Left front reading lamp switch | 78B |
| E15/1s2 | Right front reading lamp switch | 80B |
| E15/1s3 | Front interior lamp switch | 79B |
| E15/2 | Front dome lamp | 74A |
| E15/2e1 | Front interior lamp | 73A |
| E15/2s1 | Front dome lamp switch | 73A |
| F2 | Vehicle interior fuse and relay module | 23L |
| F2 | Vehicle interior fuse and relay module | 51L |
| F2 | Vehicle interior fuse and relay module | 56L |
| F2f16 | Fuse 16 | 49K |
| F2f16 | Fuse 16 | 54K |
| F2f20 | Fuse 20 | 21K |
| N10/10 | Center SAM control unit | 69L |
| N10/11 | Driver SAM control unit | 28L |
| N2/10 | Supplemental restraint system control unit | 60L |
| N22/1 | Climate control unit | 45L |
| S96 | Lane Keeping Assist button | 13L |
| U41 | Valid for special equipment (Highline; Passion, Prime, Proxy, Brabus Edition #1) | 76A |
| W1/1 | Cockpit frame ground point | 8L |
| W1/1 | Cockpit frame ground point | 8L |
| W1/3 | Left cockpit ground point | 67L |
| X11/4 | Diagnostic connector | 6L |
| X31/3 | Dome lamp electrical connector | 5E |
| Z131/2 | Time-controlled interior illumination connector sleeve | 69G |
| Z131/2z1 | Time-controlled interior illumination connector sleeve | 75G |
| Z37/19 | CAN bus (low) connector sleeve | 6G |
| Z37/20 | CAN databus (high) connector sleeve | 5G |
| Z50/43 | Circuit 15 (fused) connector sleeve | 21G |
| Z50/44 | Circuit 15 (fused) connector sleeve | 15G |
| Z50/62 | Circuit 30 (fused) connector sleeve | 45G |
| Z50/62 | Circuit 30 (fused) connector sleeve | 54G |
| Z50/63 | Circuit 30 (fused) connector sleeve | 58D |
| Z50/63 | Circuit 30 (fused) connector sleeve | 46D |
| Z6/150 | Ground connection connector sleeve | 67J |
| Z6/151 | Ground connection connector sleeve | 64G |
| Z6/152 | Ground connection connector sleeve | 67H |
| Z6/174 | Ground connection connector sleeve | 9G |
| Z6/174 | Ground connection connector sleeve | 25G |
| Z6/175 | Ground connection connector sleeve | 11G |
| Z6z16 | Ground connection connector sleeve | 64C |
