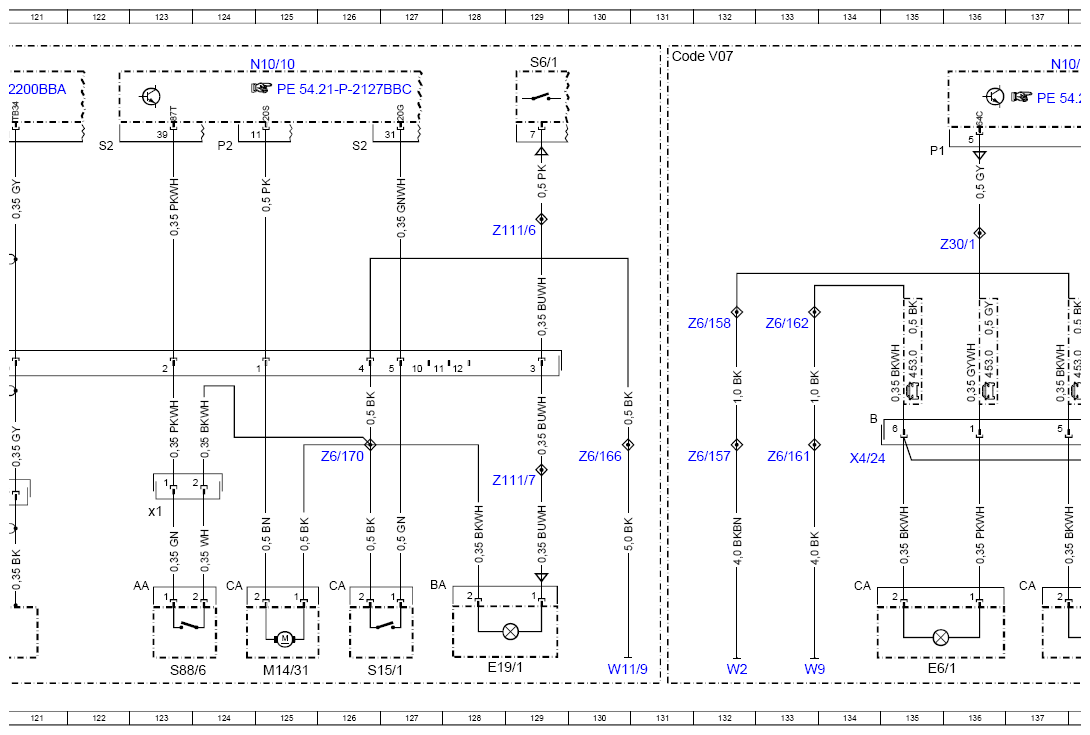

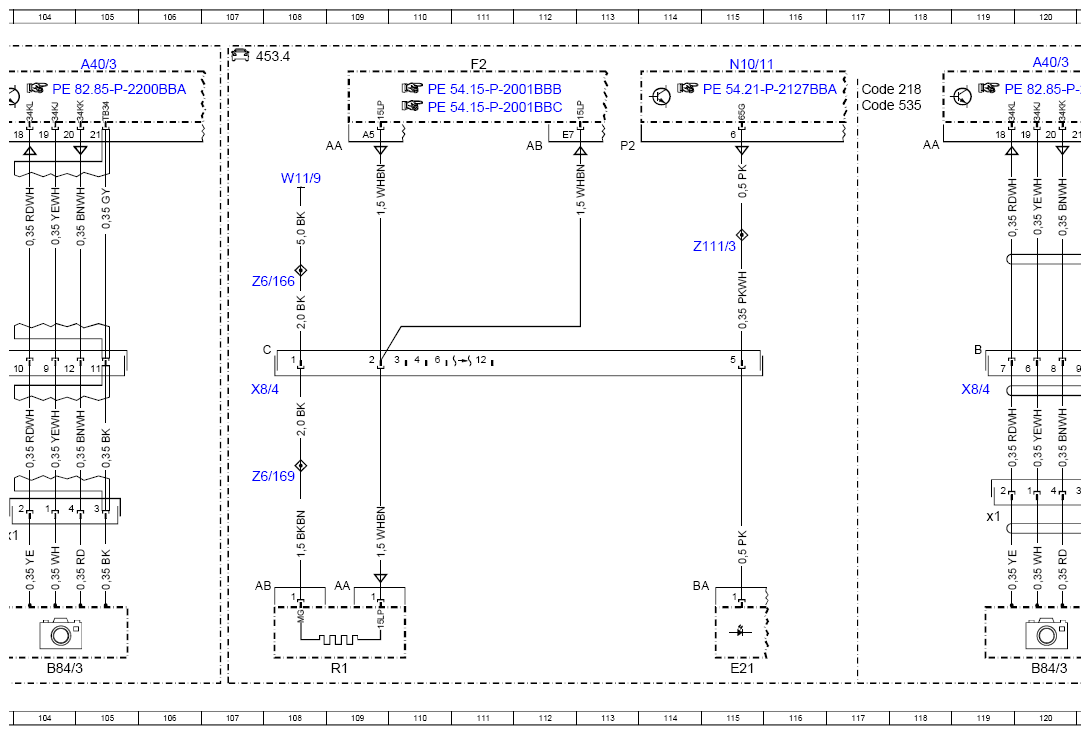

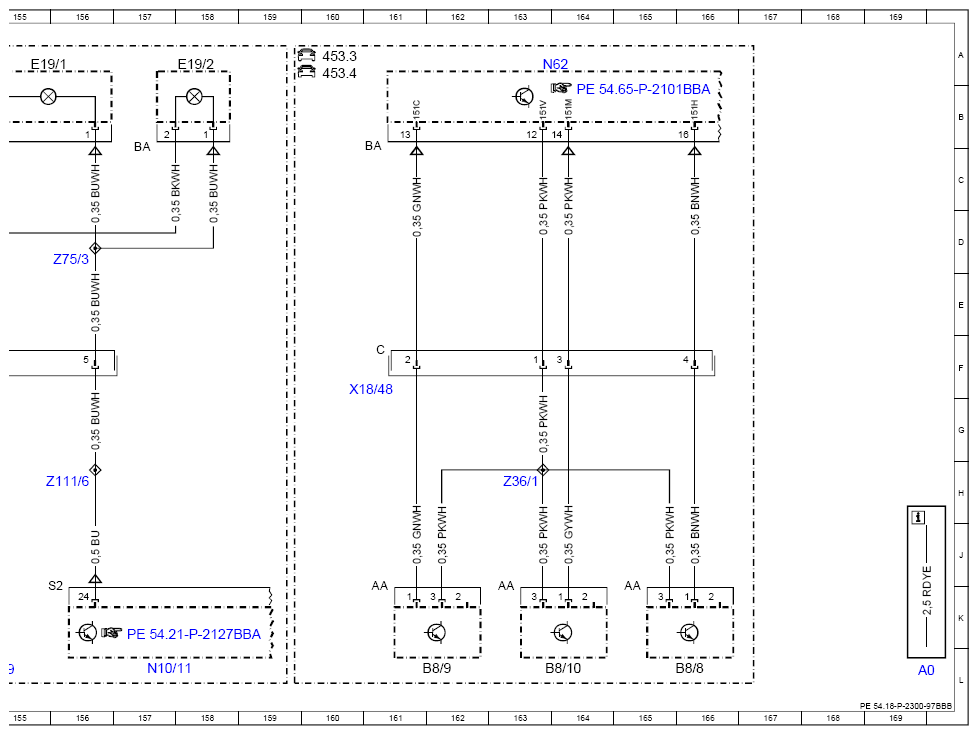

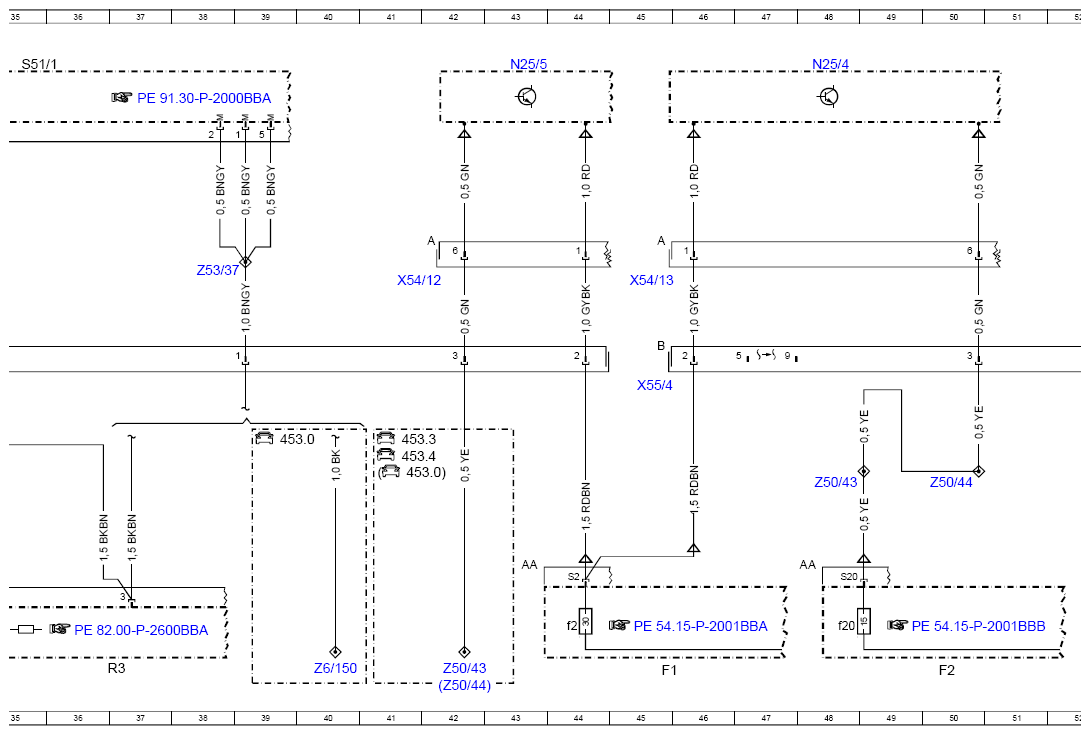

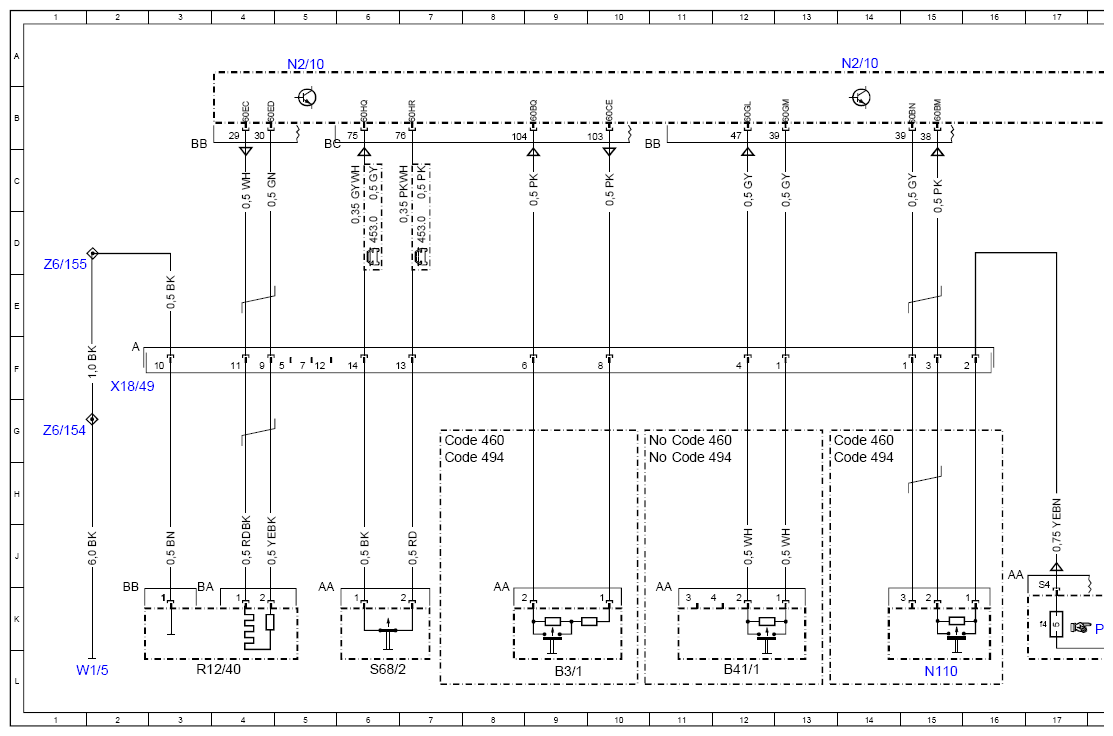

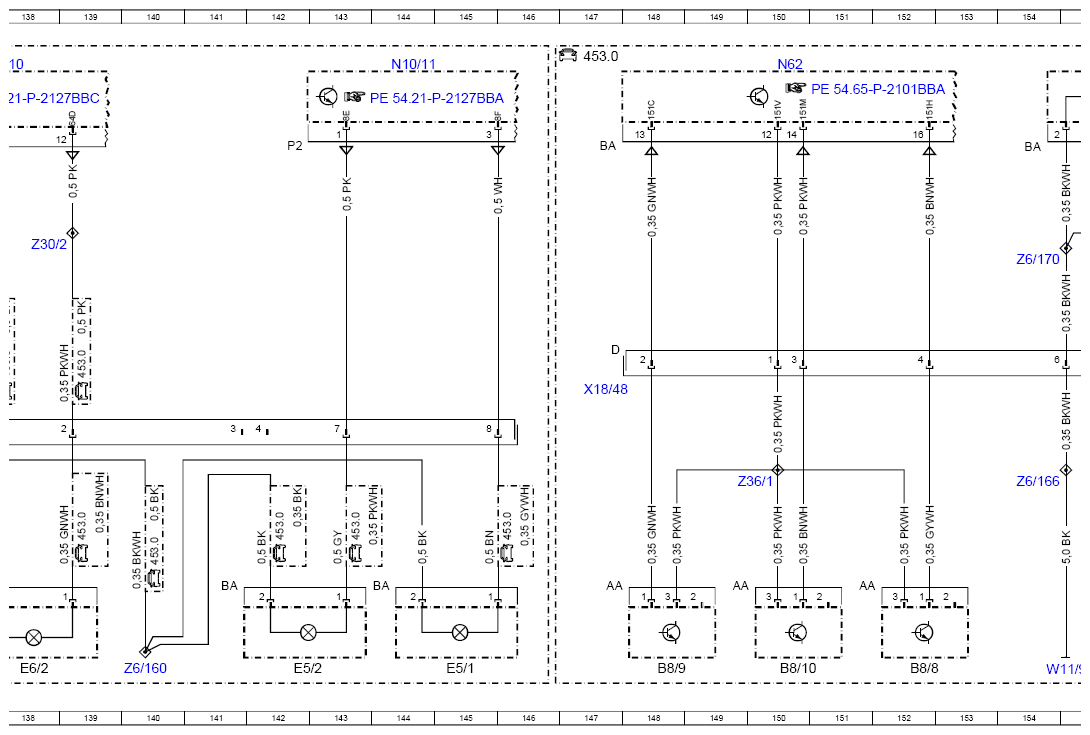

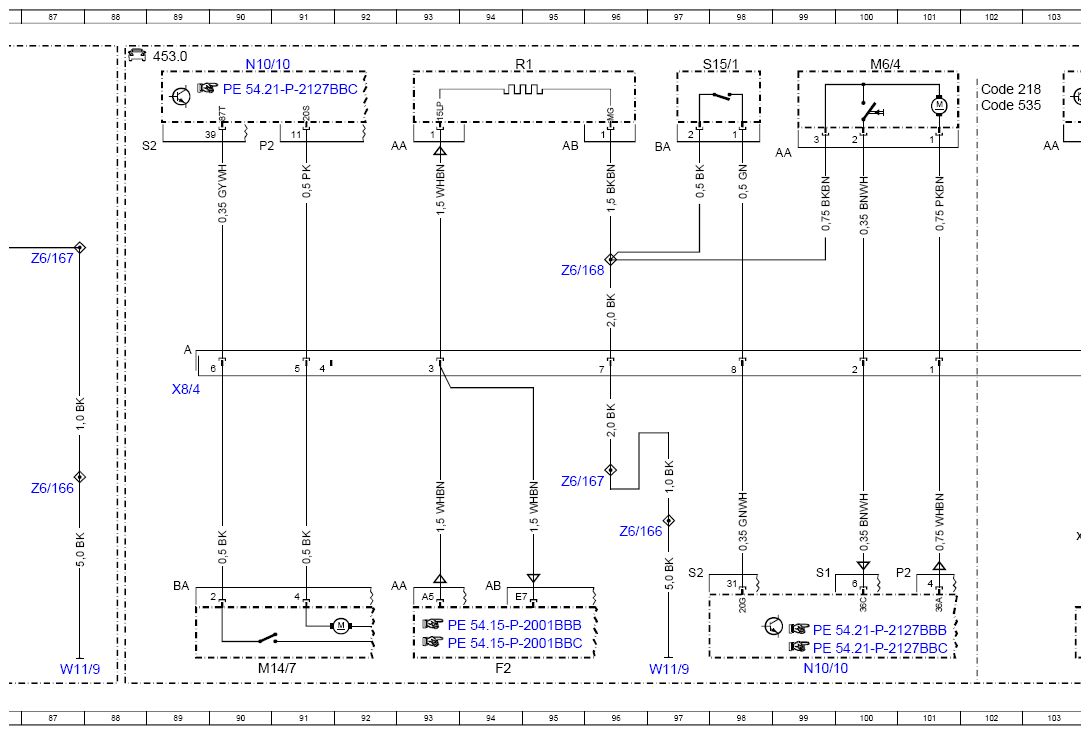

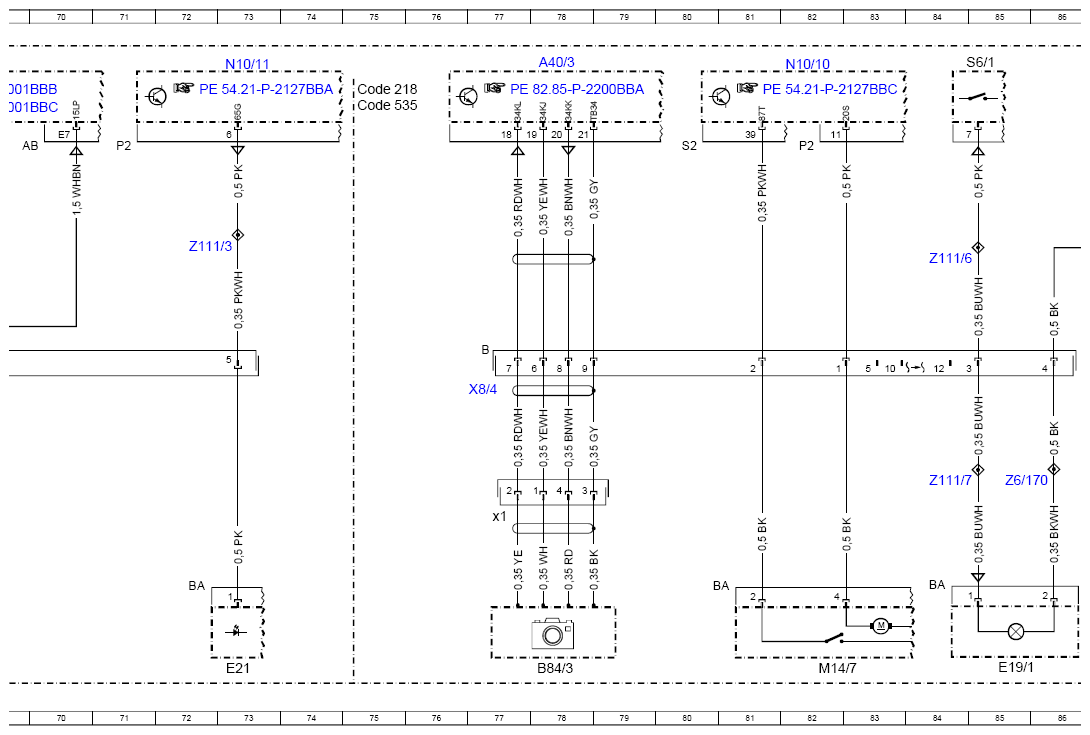

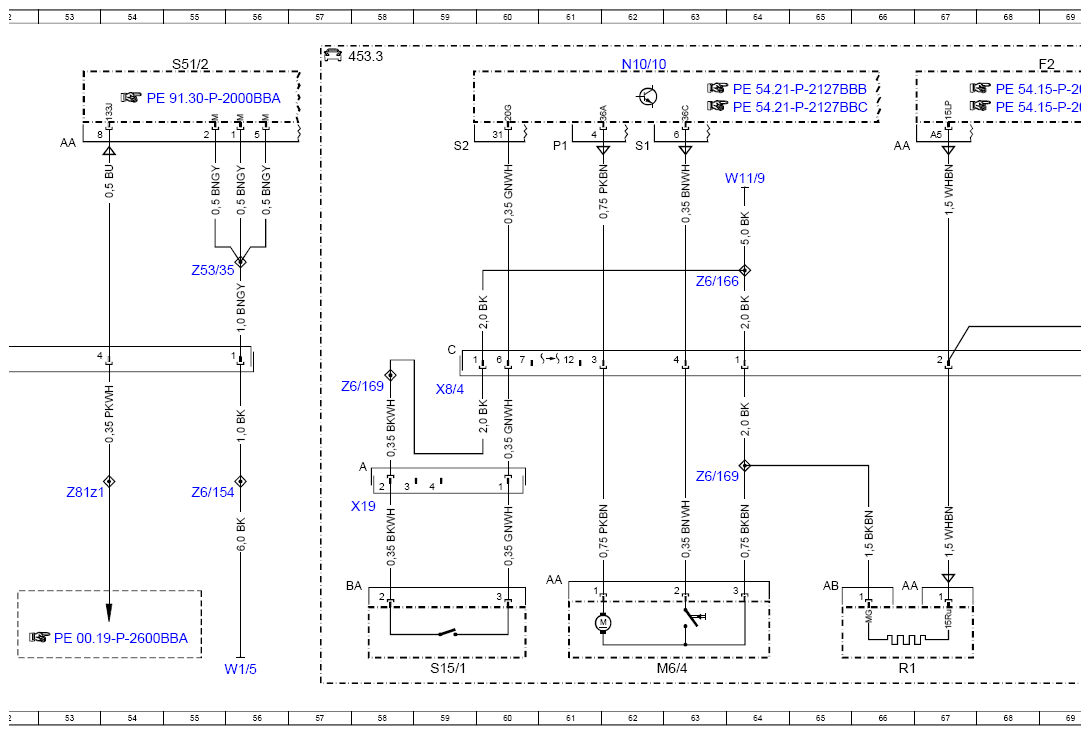

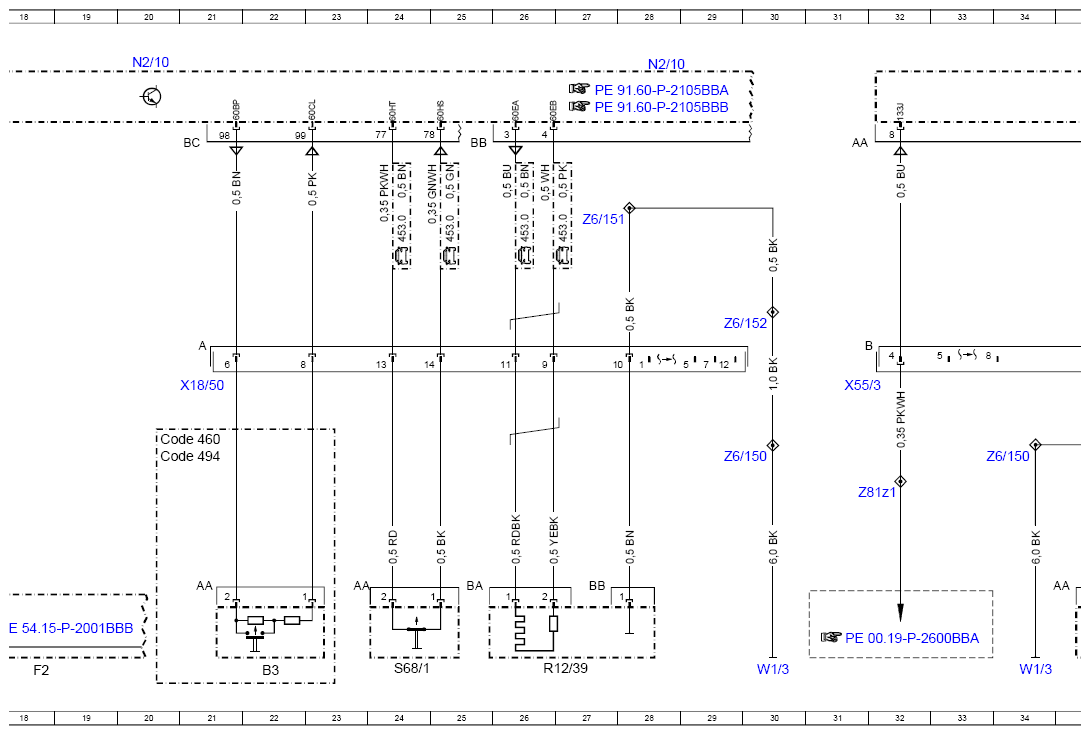

Connector Separation Point Wiring Diagram - PE54.18-P-2300-97BBB
MODEL 453.0 (except 453.091), 453.3 (except 453.391), 453.4 (except 453.491) up to model year 2020 Sheet 2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 169L |
| A40/3 | smart radio multimedia navigator | 78A |
| A40/3 | smart radio multimedia navigator | 105A |
| A40/3 | smart radio multimedia navigator | 120A |
| B3 | Left front seat position sensor | 22L |
| B3/1 | Right front seat position sensor | 9L |
| B41/1 | Front passenger seat occupied recognition | 12L |
| B8/10 | Center rear parking system distance sensor | 150L |
| B8/10 | Center rear parking system distance sensor | 164L |
| B8/8 | Right rear parking system distance sensor | 166L |
| B8/8 | Right rear parking system distance sensor | 152L |
| B8/9 | Left rear parking system distance sensor | 148L |
| B8/9 | Left rear parking system distance sensor | 162L |
| B84/3 | Backup camera | 78L |
| B84/3 | Backup camera | 104L |
| B84/3 | Backup camera | 120L |
| B84/3x1 | Backup camera electrical connector | 77H |
| B84/3x1 | Backup camera electrical connector | 103J |
| B84/3x1 | Backup camera electrical connector | 119H |
| Code 218 | Backup camera | 75B |
| Code 218 | Backup camera | 102B |
| Code 218 | Backup camera | 117B |
| Code 460 | Canada version | 7G |
| Code 460 | Canada version | 11G |
| Code 460 | Canada version | 13G |
| Code 460 | Canada version | 20G |
| Code 494 | USA version | 11G |
| Code 494 | USA version | 7G |
| Code 494 | USA version | 13G |
| Code 494 | USA version | 20G |
| Code 535 | Smart Media System | 75B |
| Code 535 | Smart Media System | 102B |
| Code 535 | Smart Media System | 117B |
| Code V07 | Front fog lamp | 131A |
| E19/1 | Left license plate lamp | 85L |
| E19/1 | Left license plate lamp | 128L |
| E19/1 | Left license plate lamp | 155A |
| E19/2 | Right license plate lamp | 158A |
| E21 | Center stop lamp | 73L |
| E21 | Center stop lamp | 115L |
| E5/1 | Left fog lamp | 145L |
| E5/2 | Right fog lamp | 142L |
| E6/1 | Left turn signal lamp | 135L |
| E6/2 | Right turn signal lamp | 138L |
| F1 | Power supply fuse and relay module | 45L |
| F1f2 | Fuse 2 | 44K |
| F2 | Vehicle interior fuse and relay module | 18L |
| F2 | Vehicle interior fuse and relay module | 50L |
| F2 | Vehicle interior fuse and relay module | 69A |
| F2 | Vehicle interior fuse and relay module | 94L |
| F2 | Vehicle interior fuse and relay module | 111A |
| F2f20 | Fuse 20 | 48K |
| F2f4 | Fuse 4 | 17K |
| M14/31 | Trunk lid/liftgate locking element | 125L |
| M14/7 | Rear-end door central locking motor | 82L |
| M14/7 | Rear-end door central locking motor | 90L |
| M6/4 | Tailgate wiper motor | 63L |
| M6/4 | Tailgate wiper motor | 100A |
| N10/10 | Center SAM control unit | 62A |
| N10/10 | Center SAM control unit | 82A |
| N10/10 | Center SAM control unit | 99L |
| N10/10 | Center SAM control unit | 90A |
| N10/10 | Center SAM control unit | 125A |
| N10/10 | Center SAM control unit | 137A |
| N10/11 | Driver SAM control unit | 73A |
| N10/11 | Driver SAM control unit | 157L |
| N10/11 | Driver SAM control unit | 115A |
| N10/11 | Driver SAM control unit | 144A |
| N110 | Weight Sensing System (WSS) control unit | 15L |
| N2/10 | Supplemental restraint system control unit | 5A |
| N2/10 | Supplemental restraint system control unit | 14A |
| N2/10 | Supplemental restraint system control unit | 20A |
| N2/10 | Supplemental restraint system control unit | 28A |
| N25/4 | Front passenger seat heater control unit | 48A |
| N25/5 | Driver seat heater control unit | 43A |
| N62 | Parking system control unit | 150A |
| N62 | Parking system control unit | 163A |
| R1 | Rear window heater | 66L |
| R1 | Rear window heater | 109L |
| R1 | Rear window heater | 94A |
| R12/39 | Left front sidebag | 27L |
| R12/40 | Right front sidebag | 3L |
| R3 | Front cigarette lighter with ashtray illumination | 37L |
| S15/1 | Trunk lid/liftgate release switch | 59L |
| S15/1 | Trunk lid/liftgate release switch | 126L |
| S15/1 | Trunk lid/liftgate release switch | 98A |
| S51/1 | Left front seat heater switch | 35A |
| S51/2 | Right front seat heater switch | 55A |
| S6/1 | Instrument panel switch group | 85A |
| S6/1 | Instrument panel switch group | 129A |
| S68/1 | Left front seat belt buckle switch | 24L |
| S68/2 | Right front seat belt buckle switch | 6L |
| S88/6 | Trunk lid contact switch, right | 123L |
| S88/6x1 | Trunk lid contact switch electrical connector, right | 123H |
| W1/3 | Left cockpit ground point | 30L |
| W1/3 | Left cockpit ground point | 34L |
| W1/5 | Right cockpit ground point | 1L |
| W1/5 | Right cockpit ground point | 56L |
| W11/9 | Left rear ground point | 64C |
| W11/9 | Left rear ground point | 87L |
| W11/9 | Left rear ground point | 97L |
| W11/9 | Left rear ground point | 130L |
| W11/9 | Left rear ground point | 154L |
| W11/9 | Left rear ground point | 108C |
| W2 | Right front ground point | 132L |
| W9 | Left front ground point (at lamp unit) | 133L |
| X18/48 | Vehicle interior/rear end electrical connector | 147F |
| X18/48 | Vehicle interior/rear end electrical connector | 161F |
| X18/49 | Right vehicle interior/seat electrical connector | 2F |
| X18/50 | Left vehicle interior/seat electrical connector | 21F |
| X19 | Rear window heater electrical connector | 58H |
| X4/24 | Vehicle interior/daytime running lights electrical connector | 134H |
| X54/12 | Front seat heater electrical connector, driver | 41E |
| X54/13 | Front seat heater electrical connector, front passenger | 45E |
| X55/3 | Driver seat connector block | 31F |
| X55/4 | Front passenger seat connector block | 45F |
| X8/4 | Trunk lid electrical connector | 59F |
| X8/4 | Trunk lid electrical connector | 77F |
| X8/4 | Trunk lid electrical connector | 89F |
| X8/4 | Trunk lid electrical connector | 108F |
| X8/4 | Trunk lid electrical connector | 119F |
| Z111/3 | Brake light actuation connector sleeve | 72D |
| Z111/3 | Brake light actuation connector sleeve | 115D |
| Z111/6 | Circuit 58 connector sleeve | 84D |
| Z111/6 | Circuit 58 connector sleeve | 156H |
| Z111/6 | Circuit 58 connector sleeve | 129D |
| Z111/7 | Circuit 58 connector sleeve | 84H |
| Z111/7 | Circuit 58 connector sleeve | 129H |
| Z30/1 | Left turn signal indicator connector sleeve | 136D |
| Z30/2 | Right turn signal indicator connector sleeve | 138D |
| Z36/1 | Rear parking system sensors ground line connector sleeve | 150H |
| Z36/1 | Rear parking system sensors ground line connector sleeve | 163H |
| Z50/43 | Circuit 15 (fused) connector sleeve | 42L |
| Z50/43 | Circuit 15 (fused) connector sleeve | 48H |
| Z50/44 | Circuit 15 (fused) connector sleeve | 42L |
| Z50/44 | Circuit 15 (fused) connector sleeve | 50H |
| Z53/35 | Ground connection connector sleeve | 55E |
| Z53/37 | Ground connection connector sleeve | 38E |
| Z6/150 | Ground connection connector sleeve | 30H |
| Z6/150 | Ground connection connector sleeve | 40L |
| Z6/150 | Ground connection connector sleeve | 34G |
| Z6/151 | Ground connection connector sleeve | 27D |
| Z6/152 | Ground connection connector sleeve | 30E |
| Z6/154 | Ground connection connector sleeve | 1G |
| Z6/154 | Ground connection connector sleeve | 55H |
| Z6/155 | Ground connection connector sleeve | 1D |
| Z6/157 | Ground connection connector sleeve | 132G |
| Z6/158 | Ground connection connector sleeve | 132E |
| Z6/160 | Ground connection connector sleeve | 140L |
| Z6/161 | Ground connection connector sleeve | 133G |
| Z6/162 | Ground connection connector sleeve | 133E |
| Z6/166 | Circuit 31 connector sleeve | 63E |
| Z6/166 | Circuit 31 connector sleeve | 87H |
| Z6/166 | Circuit 31 connector sleeve | 96J |
| Z6/166 | Circuit 31 connector sleeve | 130G |
| Z6/166 | Circuit 31 connector sleeve | 154H |
| Z6/166 | Circuit 31 connector sleeve | 108E |
| Z6/167 | Circuit 31 connector sleeve | 95H |
| Z6/167 | Circuit 31 connector sleeve | 87D |
| Z6/168 | Circuit 31 connector sleeve | 95E |
| Z6/169 | Circuit 31 connector sleeve | 58F |
| Z6/169 | Circuit 31 connector sleeve | 63H |
| Z6/169 | Circuit 31 connector sleeve | 108H |
| Z6/170 | Ground connection connector sleeve | 85H |
| Z6/170 | Ground connection connector sleeve | 126G |
| Z6/170 | Ground connection connector sleeve | 154D |
| Z75/3 | License plate lamp connector sleeve | 156D |
| Z81z1 | Circuit 58d connector sleeve | 32H |
| Z81z1 | Circuit 58d connector sleeve | 53H |
