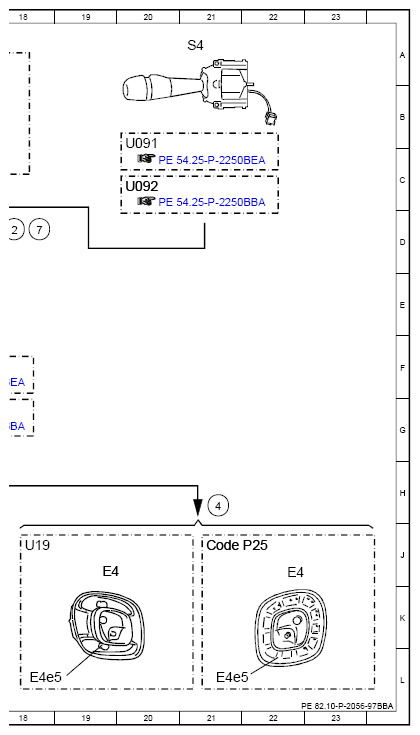

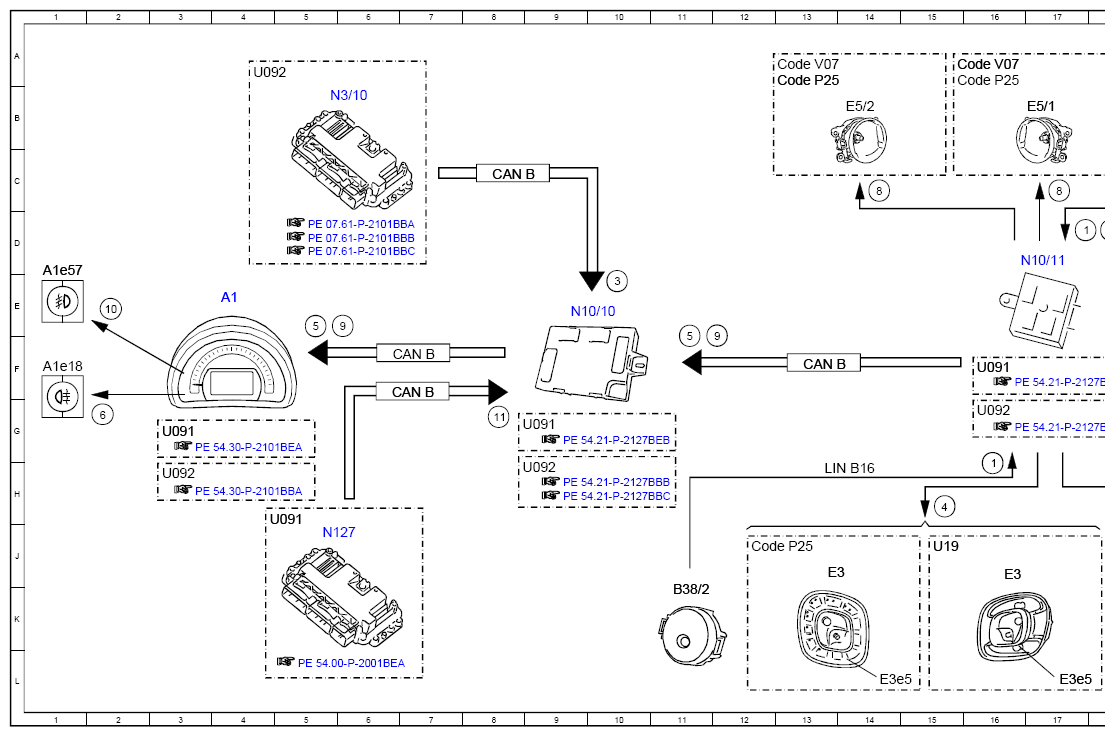

Electrical Function Schematic For Front Fog Light Actuation - PE82.10-P-2056-97BBA
MODEL 453.0/3/4
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Low beams, request | 16H |
| 1 | Low beams, request | 17D |
| 10 | Front fog lamps indicator lamp, actuation | 2E |
| 11 | Drivetrain operational, signal | 8G |
| 2 | Rear fog light, request | 18D |
| 3 | Engine running, signal | 10E |
| 4 | Rear fog light, actuation | 21H |
| 4 | Rear fog light, actuation | 15H |
| 5 | Rear fog light indicator lamp, request | 11F |
| 5 | Rear fog light indicator lamp, request | 5E |
| 6 | Rear fog light indicator light, actuation | 2G |
| 7 | Front fog lamps, request | 18D |
| 8 | Front fog lamps, actuation | 14C |
| 8 | Front fog lamps, actuation | 17C |
| 9 | Front fog lamps Indicator lamp, request | 12F |
| 9 | Front fog lamps indicator lamp, request | 6E |
| A1 | Instrument cluster | 4E |
| A1e18 | Rear fog lamp indicator lamp | 1F |
| A1e57 | Front fog lamps indicator lamp | 1E |
| B38/2 | Rain/light sensor | 11K |
| CAN B | Interior CAN | 13F |
| CAN B | Interior CAN | 7F |
| CAN B | Interior CAN | 8C |
| CAN B | Interior CAN | 7F |
| Code P25 | LED & sensor package | 12J |
| Code P25 | LED & sensor package | 21J |
| Code P25 | LED & sensor package | 13A |
| Code P25 | LED & sensor package | 15A |
| Code V07 | Front fog lamp | 15A |
| Code V07 | Front fog lamp | 13A |
| E3 | Left rear lamp unit | 13J |
| E3 | Left rear lamp unit | 16J |
| E3e5 | Left rear fog lamp | 14L |
| E3e5 | Left rear fog lamp | 17L |
| E4 | Right rear lamp unit | 22J |
| E4 | Right rear lamp unit | 19J |
| E4e5 | Right rear fog lamp | 21L |
| E4e5 | Right rear fog lamp | 18L |
| E5/1 | Left fog lamp | 17B |
| E5/2 | Right fog lamp | 14B |
| LIN B16 | Rain and light sensor LIN | 13H |
| N10/10 | Center SAM control unit | 9E |
| N10/11 | Driver SAM control unit | 17D |
| N127 | Electric drive control unit | 5J |
| N3/10 | ME-SFI [ME] control unit | 6B |
| S4 | Combination switch | 21A |
| U091 | Valid for model 453.091/391/491 | 3G |
| U091 | Valid for model 453.091/391/491 | 4H |
| U091 | Valid for model 453.091/391/491 | 8G |
| U091 | Valid for model 453.091/391/491 | 16F |
| U091 | Valid for model 453.091/391/491 | 20C |
| U092 | Except model 453.091/391/491 | 4A |
| U092 | Except model 453.091/391/491 | 3H |
| U092 | Except model 453.091/391/491 | 8H |
| U092 | Except model 453.091/391/491 | 16G |
| U092 | Except model 453.091/391/491 | 20C |
| U19 | Valid for standard equipment | 15J |
| U19 | Valid for standard equipment | 18J |
