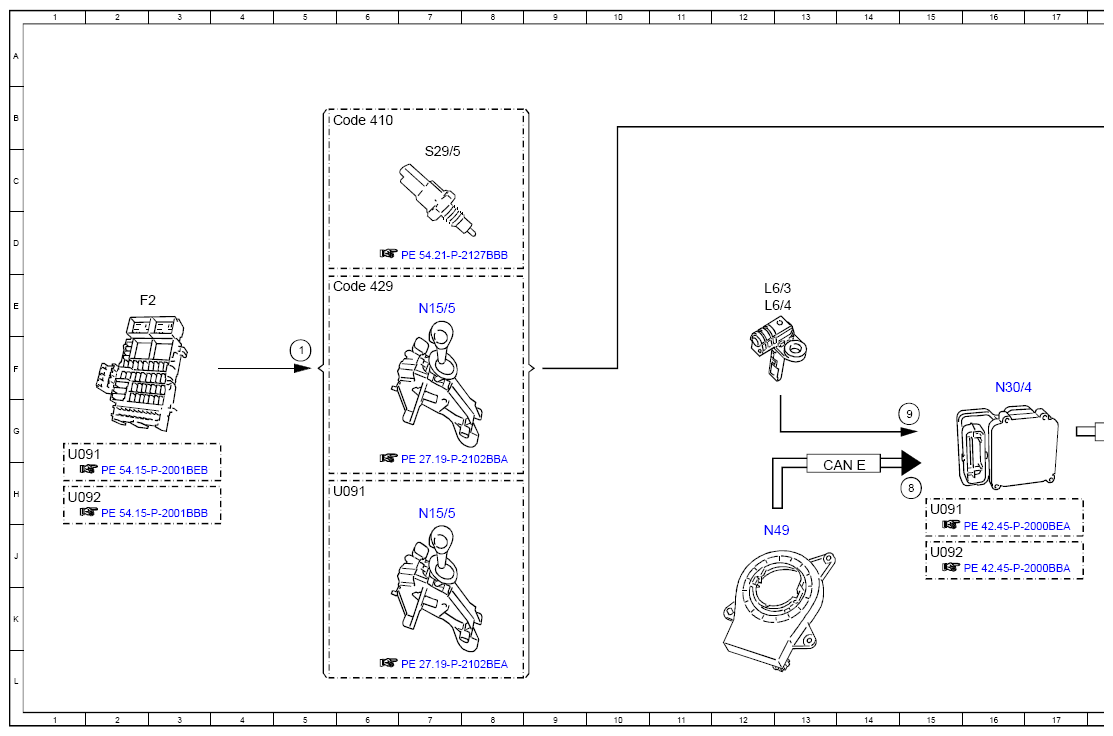

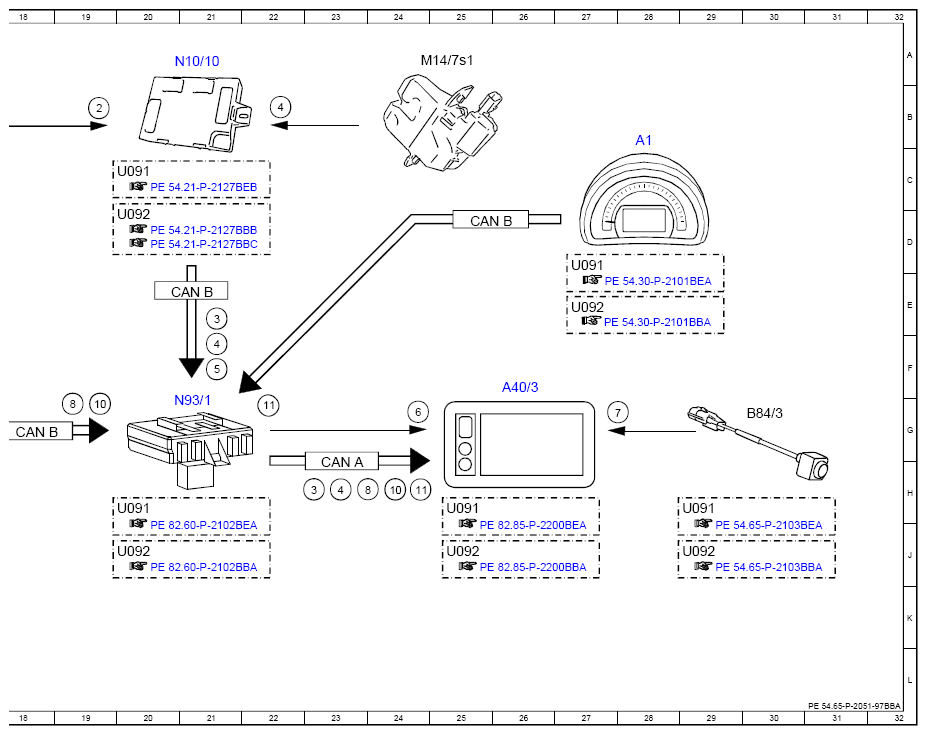

Electrical Function Schematic, Backup Camera - PE54.65-P-2051-97BBA
MODEL 453.0/3/4 with CODE 218 (Rear view camera) except CODE 494 (US version)
MODEL 453.3/4 up to model year 2018 with CODE 218 (Rear view camera) with CODE 494 (US version)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Terminal 15g, signal | 5F |
| 10 | Vehicle speed, signal | 19G |
| 10 | Vehicle speed, signal | 24H |
| 11 | Circuit 58d, status | 22G |
| 11 | Circuit 58d, status | 24H |
| 2 | Reverse gear engaged, signal | 19B |
| 3 | Reverse gear, status | 21E |
| 3 | Reverse gear, status | 23H |
| 4 | Liftgate central locking system microswitch, status | 21F |
| 4 | Liftgate central locking system microswitch, status | 23H |
| 4 | Liftgate central locking system microswitch, status | 22B |
| 5 | Vehicle operating mode, status | 21F |
| 6 | Wake-up, signal | 24G |
| 7 | Video, signal | 27G |
| 8 | Steering wheel angle sensor, signal | 19G |
| 8 | Steering wheel angle sensor, signal | 23H |
| 8 | Steering wheel angle sensor, signal | 15H |
| 9 | Wheel speed, signal | 15G |
| A1 | Instrument cluster | 28B |
| A40/3 | smart radio multimedia navigator | 26F |
| B84/3 | Backup camera | 30G |
| CAN A | Telematics CAN | 23H |
| CAN B | Interior CAN | 18G |
| CAN B | Interior CAN | 21E |
| CAN B | Interior CAN | 25D |
| CAN E | Chassis CAN | 13H |
| Code 410 | 5-speed manual transmission | 5B |
| Code 429 | twinamic | 5E |
| F2 | Vehicle interior fuse and relay module | 2E |
| L6/3 | Left rear axle rpm sensor | 12E |
| L6/4 | Right rear axle rpm sensor | 12E |
| M14/7s1 | Liftgate central locking system microswitch | 25A |
| N10/10 | Center SAM control unit | 21A |
| N15/5 | Electronic selector lever module control unit | 7H |
| N15/5 | Electronic selector lever module control unit | 7E |
| N30/4 | Electronic Stability Program control unit | 16F |
| N49 | Steering wheel angle sensor | 12J |
| N93/1 | Audio gateway control unit | 21G |
| S29/5 | Backup light activation/idle recognition switch | 7C |
| U091 | Valid for model 453.091/391/491 | 5H |
| U091 | Valid for model 453.091/391/491 | 1G |
| U091 | Valid for model 453.091/391/491 | 15H |
| U091 | Valid for model 453.091/391/491 | 20H |
| U091 | Valid for model 453.091/391/491 | 20C |
| U091 | Valid for model 453.091/391/491 | 25H |
| U091 | Valid for model 453.091/391/491 | 27D |
| U091 | Valid for model 453.091/391/491 | 29H |
| U092 | Except model 453.091/391/491 | 1H |
| U092 | Except model 453.091/391/491 | 15J |
| U092 | Except model 453.091/391/491 | 20J |
| U092 | Except model 453.091/391/491 | 20D |
| U092 | Except model 453.091/391/491 | 25J |
| U092 | Except model 453.091/391/491 | 27E |
| U092 | Except model 453.091/391/491 | 29J |
