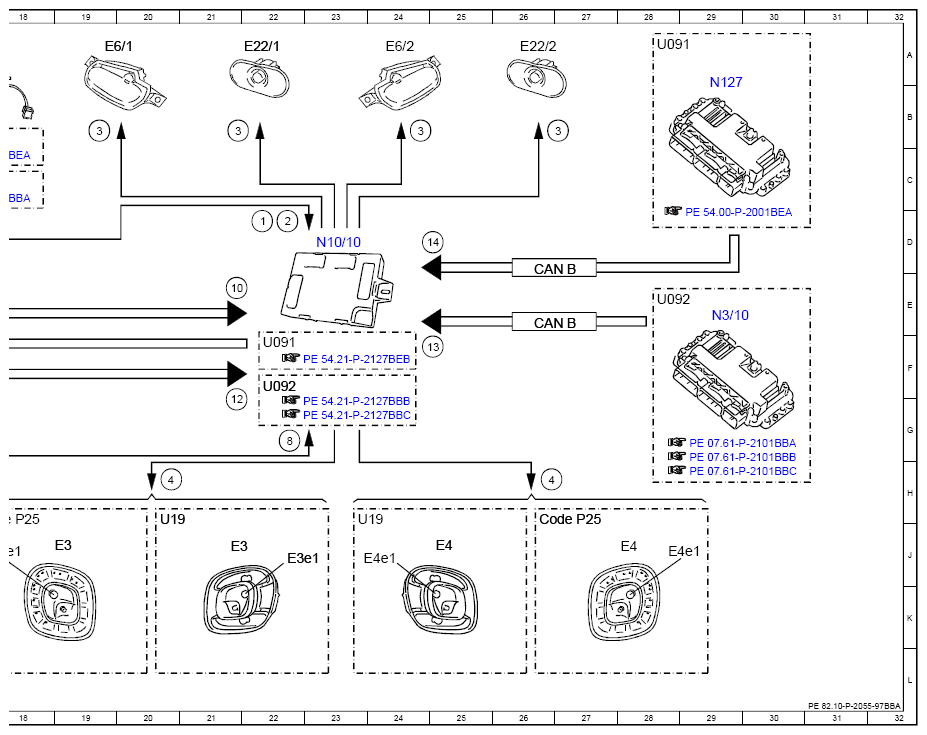

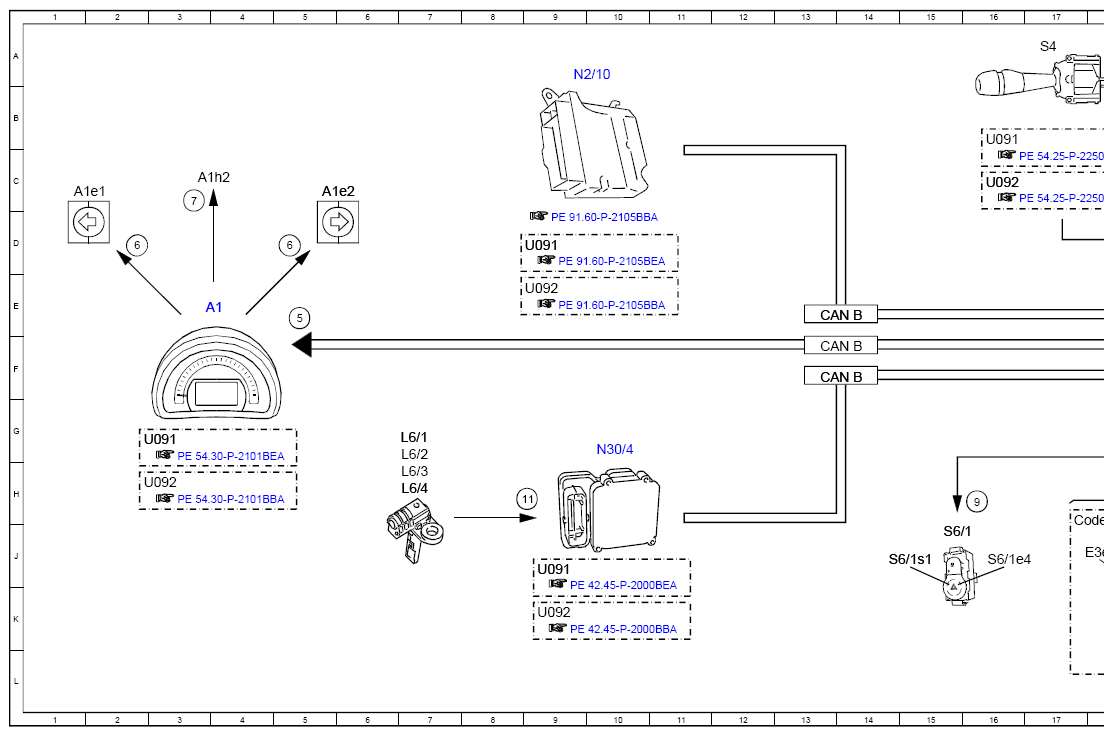

Electrical Function Schematic, Turn Signal Light Actuation - PE82.10-P-2055-97BBA
MODEL 453.0/3/4
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Left turn signal light, request | 22D |
| 10 | Crash, signal | 21E |
| 11 | Wheel speed, signal | 8H |
| 12 | Hazard warning system during emergency braking, request | 21F |
| 13 | Engine running, signal | 24F |
| 14 | Drivetrain operational, signal | 24D |
| 2 | Right turn signal light, request | 22D |
| 3 | Turn signal lamp, actuation | 19B |
| 3 | Turn signal lamp, actuation | 27B |
| 3 | Turn signal lamp, actuation | 21B |
| 3 | Turn signal lamp, actuation | 24B |
| 4 | Rear turn signal light, actuation | 20H |
| 4 | Rear turn signal light, actuation | 26H |
| 5 | Turn signal indicator lamp, request | 5E |
| 6 | Turn signal indicator lamp, actuation | 2D |
| 6 | Turn signal indicator lamp, actuation | 5D |
| 7 | Turn signal light acoustic function check, actuation | 3C |
| 8 | Hazard warning system switch, status | 22G |
| 9 | Hazard warning system indicator lamp, actuation | 16H |
| A1 | Instrument cluster | 3E |
| A1e1 | Left turn signal indicator light | 1C |
| A1e2 | Right turn signal indicator light | 5C |
| A1h2 | Turn signal light function check, acoustic | 3C |
| CAN B | Interior CAN | 13F |
| CAN B | Interior CAN | 13F |
| CAN B | Interior CAN | 13E |
| CAN B | Interior CAN | 26E |
| CAN B | Interior CAN | 26E |
| Code P25 | LED & sensor package | 17J |
| Code P25 | LED & sensor package | 26J |
| E22/1 | Left additional turn signal lamp | 22A |
| E22/2 | Right additional turn signal lamp | 26A |
| E3 | Left rear lamp unit | 19J |
| E3 | Left rear lamp unit | 21J |
| E3e1 | Left rear turn signal lamp | 18J |
| E3e1 | Left rear turn signal lamp | 22J |
| E4 | Right rear lamp unit | 28J |
| E4 | Right rear lamp unit | 25J |
| E4e1 | Right rear turn signal lamp | 28J |
| E4e1 | Right rear turn signal lamp | 24J |
| E6/1 | Left turn signal lamp | 19A |
| E6/2 | Right turn signal lamp | 24A |
| L6/1 | Left front axle rpm sensor | 7G |
| L6/2 | Right front axle rpm sensor | 7G |
| L6/3 | Left rear axle rpm sensor | 7H |
| L6/4 | Right rear axle rpm sensor | 7H |
| N10/10 | Center SAM control unit | 23D |
| N127 | Electric drive control unit | 29B |
| N2/10 | Supplemental restraint system control unit | 9A |
| N3/10 | ME-SFI [ME] control unit | 29E |
| N30/4 | Electronic Stability Program control unit | 10G |
| S4 | Combination switch | 17A |
| S6/1 | Instrument panel switch group | 15J |
| S6/1e4 | Hazard warning system indicator lamp | 16J |
| S6/1s1 | Hazard warning system switch | 14J |
| U091 | Valid for model 453.091/391/491 | 2G |
| U091 | Valid for model 453.091/391/491 | 9D |
| U091 | Valid for model 453.091/391/491 | 16B |
| U091 | Valid for model 453.091/391/491 | 22F |
| U091 | Valid for model 453.091/391/491 | 28A |
| U091 | Valid for model 453.091/391/491 | 9J |
| U092 | Except model 453.091/391/491 | 2H |
| U092 | Except model 453.091/391/491 | 9E |
| U092 | Except model 453.091/391/491 | 16C |
| U092 | Except model 453.091/391/491 | 22F |
| U092 | Except model 453.091/391/491 | 28E |
| U092 | Except model 453.091/391/491 | 9K |
| U19 | Valid for standard equipment | 20J |
| U19 | Valid for standard equipment | 23J |
