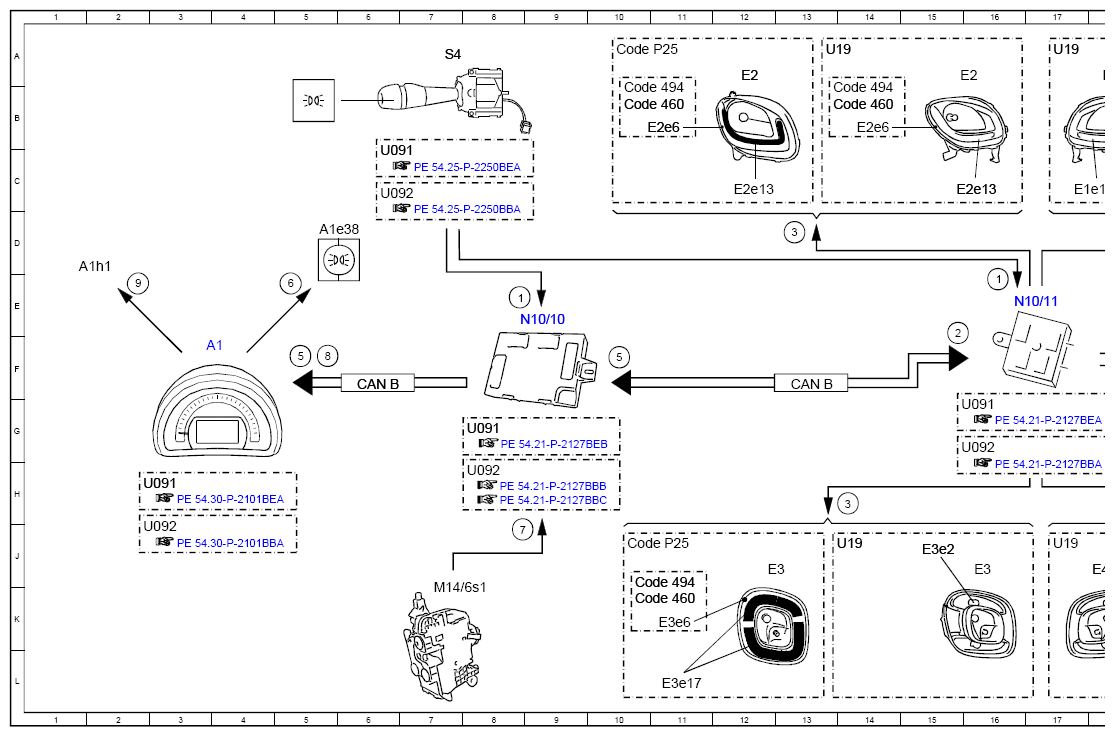

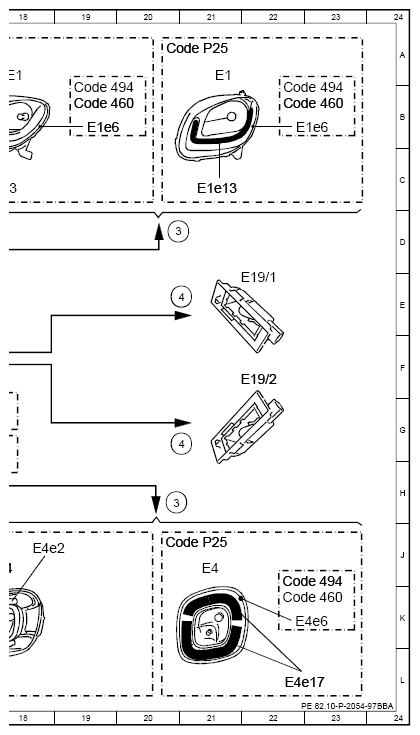

Electrical Function Schematic, Standing Light/Parking Lights Actuation - PE82.10-P-2054-97BBA
MODEL 453.0/3/4
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Combination switch, status | 8E |
| 1 | Combination switch, status | 16E |
| 2 | Standing and parking lights, request | 15F |
| 3 | Standing and parking lights, actuation | 14H |
| 3 | Standing and parking lights, actuation | 13D |
| 3 | Standing and parking lights, actuation | 20H |
| 3 | Standing and parking lights, actuation | 20D |
| 4 | License plate lamp, actuation | 21G |
| 4 | License plate lamp, actuation | 21E |
| 5 | Standing lights indicator lamp, request | 5F |
| 5 | Standing lights indicator lamp, request | 10F |
| 6 | Standing lights indicator lamp, actuation | 5E |
| 7 | Driver door central locking microswitch, status | 9J |
| 8 | Warning tone, request | 5F |
| 9 | Warning buzzer, actuation | 2E |
| A1 | Instrument cluster | 3F |
| A1e38 | Standing lamps indicator lamp | 5D |
| A1h1 | Warning buzzer | 2D |
| CAN B | Interior CAN | 6F |
| CAN B | Interior CAN | 13F |
| Code 460 | Canada version | 22K |
| Code 460 | Canada version | 22B |
| Code 460 | Canada version | 10K |
| Code 460 | Canada version | 10B |
| Code 460 | Canada version | 13B |
| Code 460 | Canada version | 19B |
| Code 494 | USA version | 22J |
| Code 494 | USA version | 22B |
| Code 494 | USA version | 10J |
| Code 494 | USA version | 10B |
| Code 494 | USA version | 13B |
| Code 494 | USA version | 19B |
| Code P25 | LED & sensor package | 10J |
| Code P25 | LED & sensor package | 20J |
| Code P25 | LED & sensor package | 10A |
| Code P25 | LED & sensor package | 20A |
| E1 | Left front lamp unit | 18A |
| E1 | Left front lamp unit | 21A |
| E19/1 | Left License plate lamp | 21E |
| E19/2 | Right License plate lamp | 21F |
| E1e13 | Left parking light, standing light and daytime running light | 17C |
| E1e13 | Left parking light, standing light and daytime running light | 21C |
| E1e6 | Left front side-marker lamp | 19B |
| E1e6 | Left front side-marker lamp | 23B |
| E2 | Right front lamp unit | 12A |
| E2 | Right front lamp unit | 15A |
| E2e13 | Right parking light, standing light and daytime running light | 16C |
| E2e13 | Right parking light, standing light and daytime running light | 12C |
| E2e6 | Right front side marker lamp | 11B |
| E2e6 | Right front side marker lamp | 14B |
| E3 | Left rear lamp unit | 12J |
| E3 | Left rear lamp unit | 16J |
| E3e17 | Left taillight and brake light | 11L |
| E3e2 | Left taillamp and parking lamp | 15J |
| E3e6 | Left rear side marker lamp | 11K |
| E4 | Right rear lamp unit | 18J |
| E4 | Right rear lamp unit | 21J |
| E4e17 | Right taillight and brake light | 22L |
| E4e2 | Right taillamp and parking lamp | 18J |
| E4e6 | Right rear side-marker lamp | 23K |
| M14/6s1 | Driver door central locking system microswitch | 7K |
| N10/10 | Center SAM control unit | 9E |
| N10/11 | Driver SAM control unit | 16E |
| S4 | Combination switch | 7A |
| U091 | Valid for model 453.091/391/491 | 6C |
| U091 | Valid for model 453.091/391/491 | 2H |
| U091 | Valid for model 453.091/391/491 | 8G |
| U091 | Valid for model 453.091/391/491 | 15G |
| U092 | Except model 453.091/391/491 | 6C |
| U092 | Except model 453.091/391/491 | 2J |
| U092 | Except model 453.091/391/491 | 8H |
| U092 | Except model 453.091/391/491 | 15G |
| U19 | Valid for standard equipment | 13J |
| U19 | Valid for standard equipment | 17J |
| U19 | Valid for standard equipment | 13A |
| U19 | Valid for standard equipment | 17A |
