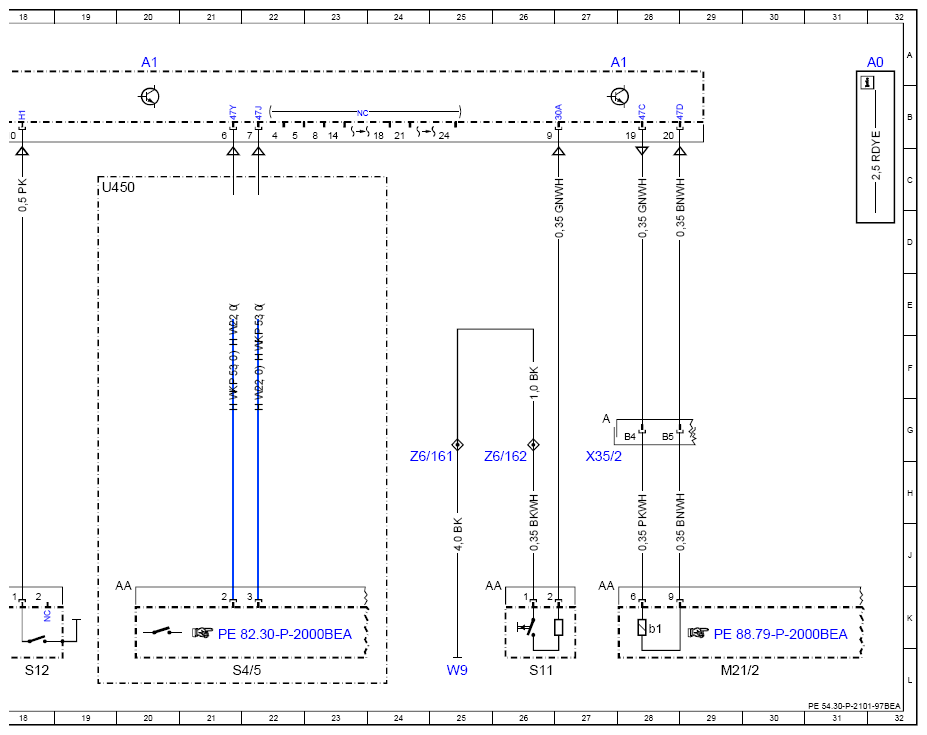

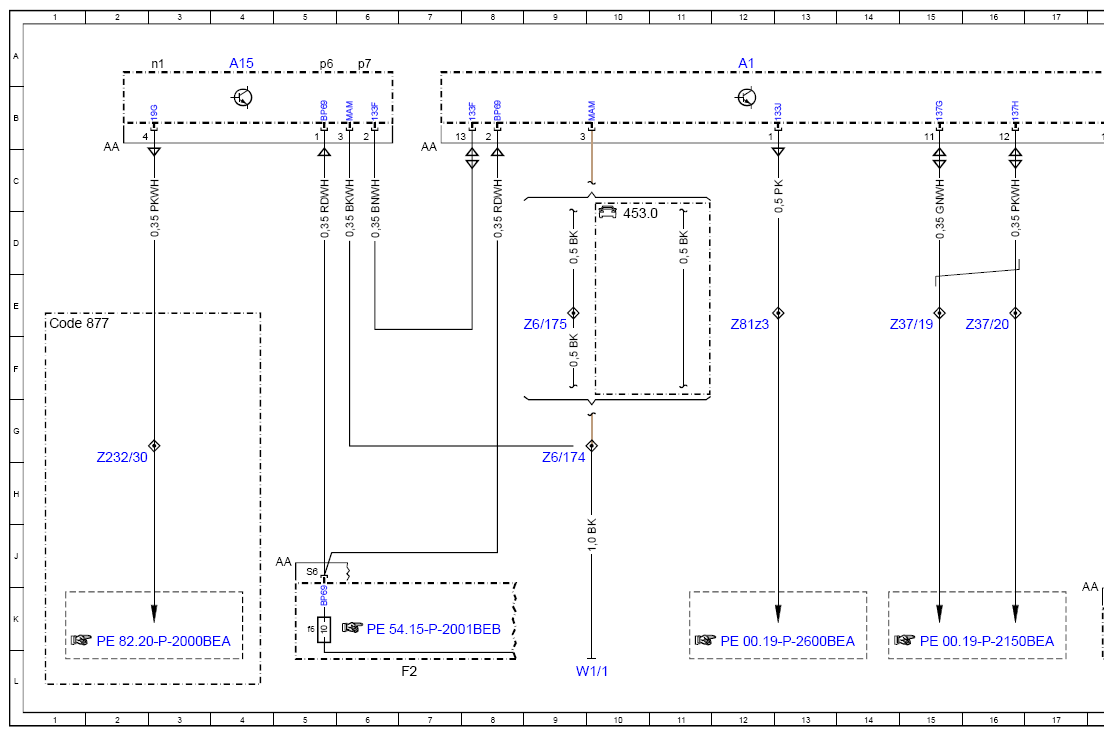

Wiring Diagram For Instrument Cluster (IC) Control Unit - PE54.30-P-2101-97BEA
MODEL 453.091/391/491 up to model year 2020
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 32A |
| A1 | Instrument cluster | 12A |
| A1 | Instrument cluster | 20A |
| A1 | Instrument cluster | 27A |
| A15 | Additional instruments | 4A |
| A15n1 | Ambiance illumination control unit | 3A |
| A15p6 | High-voltage battery power display | 5A |
| A15p7 | High-voltage battery charge level indicator | 6A |
| Code 877 | Ambiance illumination | 1E |
| F2 | Vehicle interior fuse and relay module | 7L |
| F2f6 | Fuse 6 | 5K |
| M21/2 | Right electrically adjustable and heated outside mirror | 29L |
| M21/2b1 | Outside temperature sensor | 28K |
| S11 | Brake fluid level switch | 26L |
| S12 | Parking brake indicator switch | 18L |
| S4/5 | Menu navigation button group | 21L |
| U450 | Valid for equipment without multifunction steering wheel | 19C |
| W1/1 | Cockpit frame ground point | 9L |
| W9 | Left front ground point (at lamp unit) | 25L |
| X35/2 | Right front door electrical connector | 27H |
| Z232/30 | Ambiance illumination power supply connector sleeve | 2G |
| Z37/19 | CAN bus (low) connector sleeve | 15E |
| Z37/20 | CAN databus (high) connector sleeve | 16E |
| Z6/161 | Ground connection connector sleeve | 25G |
| Z6/162 | Ground connection connector sleeve | 26G |
| Z6/174 | Ground connection connector sleeve | 9G |
| Z6/175 | Ground connection connector sleeve | 9E |
| Z81z3 | Circuit 58d connector sleeve | 12E |
