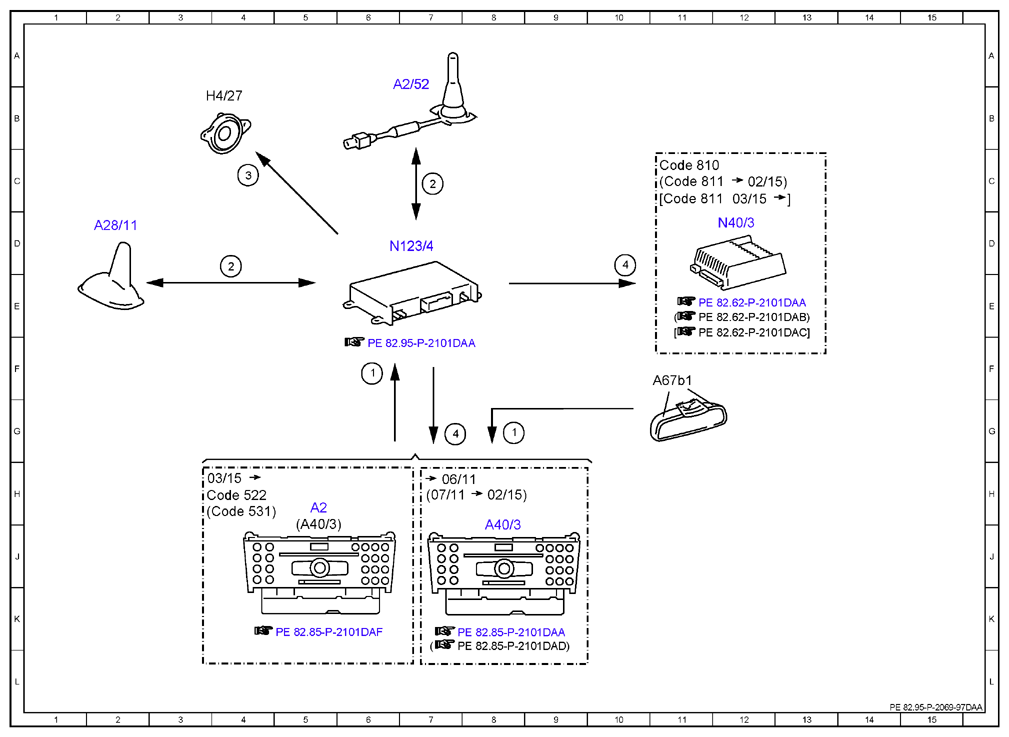

Electrical function diagram for voice connection between vehicle and service center, function - PE82.95-P-2069-97DAA
WARNING: This page does not describe the selected car, but rather 33 other vehicles, including the 2016 Mercedes-Benz E63 S AMG, 2016 Mercedes-Benz E400, 2016 Mercedes-Benz E350, 2016 Mercedes-Benz E300, and 2016 Mercedes-Benz E250. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 212 with CODE 348 (Emergency call/assistant system)
MODEL 212 with CODE 359 (TELE AID emergency call system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Voice input, signal | 6F |
| 1 | Voice input, signal | 8G |
| 2 | Telephone, signal | 4D |
| 2 | Telephone, signal | 7C |
| 3 | Voice output, signal | 4C |
| 4 | Mute, signal | 7G |
| 4 | Mute, signal | 10D |
| A2 | Radio | 5H |
| A2/52 | Emergency call system antenna | 6B |
| A28/11 | Multifunction antenna | 2D |
| A40/3 | COMAND control unit | 8J |
| A40/3 | COMAND control unit | 5J |
| A67b1 | Hands-free system microphone | 11F |
| Code 522 | Audio 20 radio | 3H |
| Code 531 | COMAND APS | 3H |
| Code 810 | Sound system | 11C |
| Code 811 | Extended sound system | 11C |
| Code 811 | Extended sound system | 11C |
| H4/27 | Center instrument panel speaker | 3B |
| N123/4 | Emergency call system control unit | 7D |
| N40/3 | Sound system amplifier control unit | 12D |
